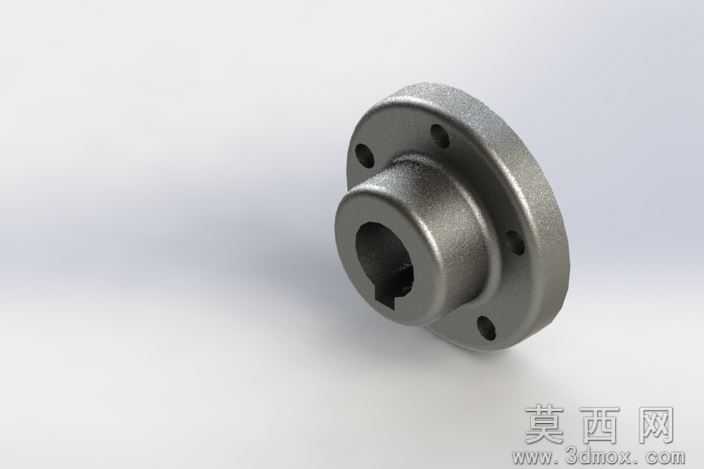

带键槽凸台圆形安装法兰三维建模作品

本作品为带键槽凸台圆形安装法兰的三维建模成果，建模过程依托主流三维设计软件完成，整体遵循机械零件设计的通用规范，兼顾结构合理性与工程实用性。建模初期首先梳理法兰的核心功能定位：该类法兰主要用于轴类零件与外部构件的连接固定，通过端面均布的安装孔实现螺栓锁紧，中心内孔与轴配合，键槽结构用于传递扭矩，避免轴与法兰发生相对转动，因此建模时优先保证各配合尺寸的精度逻辑。建模流程采用参数化草图驱动的方式，首先在前视基准面绘制法兰盘的外圆轮廓、中心内孔轮廓、键槽轮廓以及四个均布安装孔的定位轮廓，通过拉伸凸台命令生成法兰盘的基础盘体结构，随后在盘体一侧绘制凸台的截面轮廓，拉伸生成带内孔的凸台结构，保证凸台与盘体的同轴度约束。针对安装孔、键槽等特征，采用切除拉伸命令完成结构构建，对所有棱边添加符合机械加工要求的倒角与圆角特征，避免应力集中的同时还原真实机加工零件的边角处理效果。材质渲染阶段，为模型赋予喷砂铸钢材质，调整材质的粗糙度、金属度参数，还原金属零件表面细微的颗粒质感与哑光金属光泽，搭建柔和的影棚光照环境，通过主光源、补光源与轮廓光的搭配，清晰呈现法兰的结构层次：凸台的圆柱面弧度、盘体的平面质感、安装孔的深度、键槽的切口结构都能在渲染效果中清晰展现，同时添加柔和的地面阴影，增强模型的真实感与立体感。结构设计上，该法兰采用四孔均布的安装布局，安装孔位置避开中心凸台与键槽的受力区域，保证螺栓锁紧时的受力均匀；凸台的轴向长度经过合理设计，既能够保证与轴的配合长度，传递足够的扭矩，又不会占用过多安装空间；键槽采用标准平键槽的尺寸逻辑，适配常用规格的平键安装，能够满足常规工况下的扭矩传递需求。建模过程中对所有特征添加了几何约束与尺寸关联，若需调整法兰的规格参数，仅需修改草图中的对应尺寸即可完成整体模型的更新，具备良好的参数化可编辑性，可直接用于装配验证、工程图导出、3D打印样件制作或者产品展示等不同场景，整体模型无破面、无重叠特征，几何拓扑结构完整，符合工业级三维模型的使用标准。
