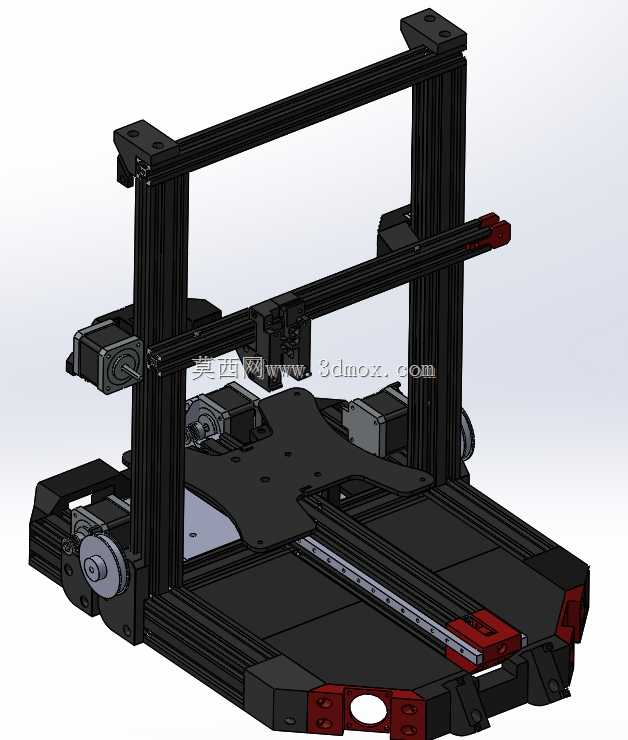

半结构Voron2.4 FDM3D打印机机架组件

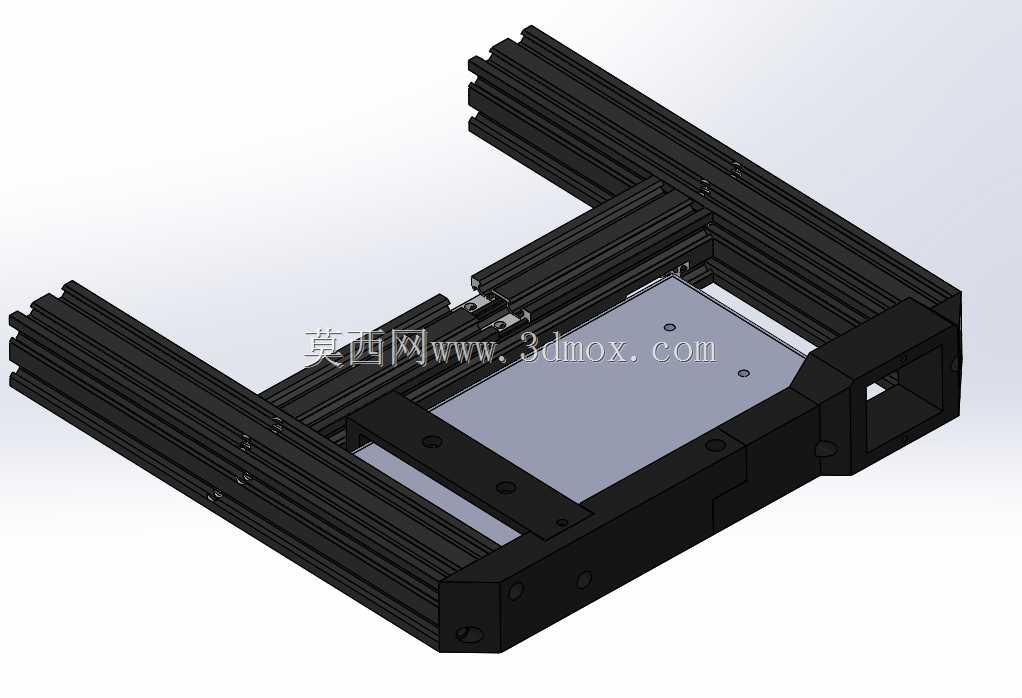

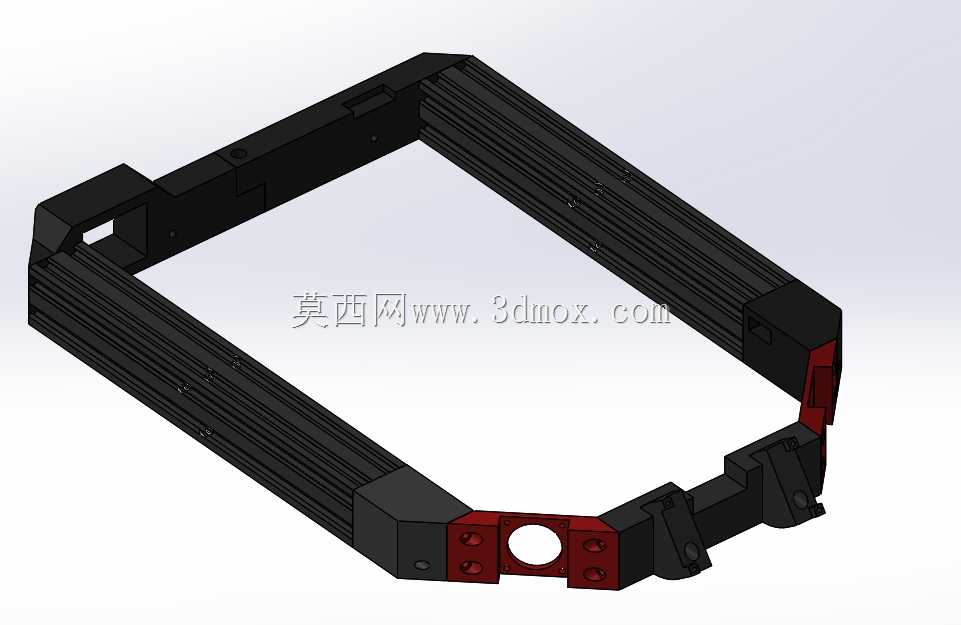

　　这套半结构Voron2.4机型的机架组件，面向桌面级FDM熔融沉积成型3D打印的DIY改装、小批量试制场景设计，可适配创客空间、个人工作室、小型手板打样工位的打印设备搭建需求，核心用途是为熔融沉积打印提供稳定的运动承载框架，支撑X/Y/Z三轴的精准传动，保障打印过程中喷头与热床的相对位置精度。设计阶段充分复用了Creality Ender3 Pro机型的成熟通用零件，降低改装与搭建的零件采购成本，框架主体采用工业铝型材拼接结构，预留了标准的型材槽位用于后续加装附件、调整部件安装位置，适配350mm规格打印幅面的BOM配置要求，原生设计匹配400mm长度线性导轨，同时兼容350mm长度导轨的安装需求，

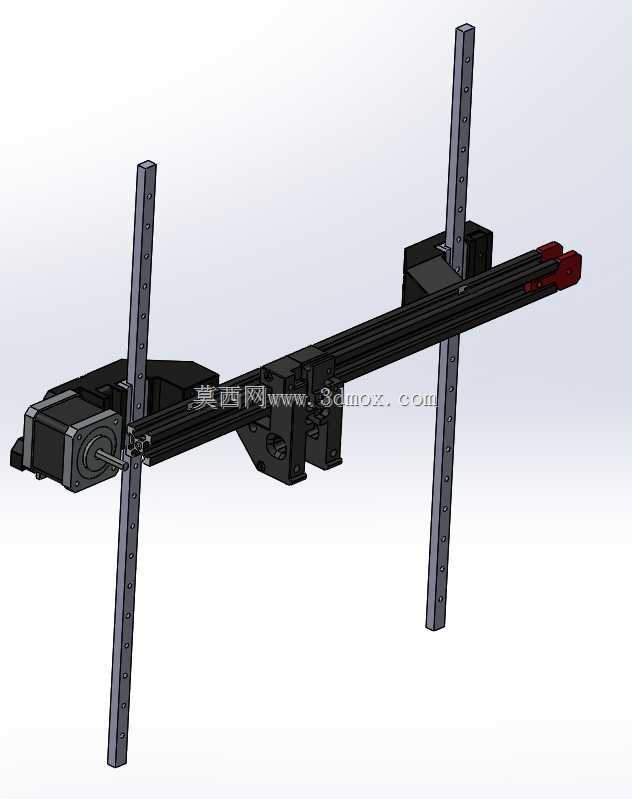

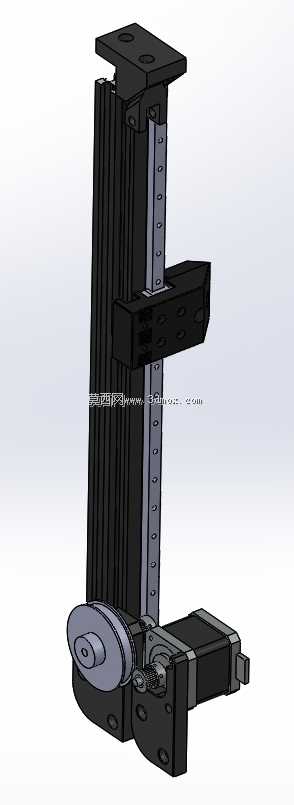

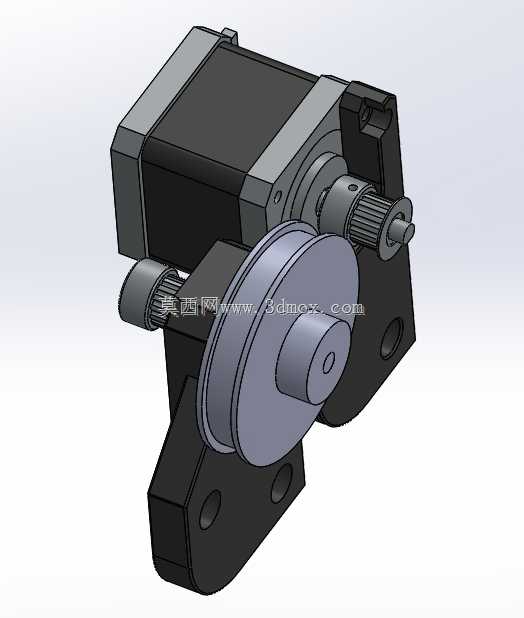

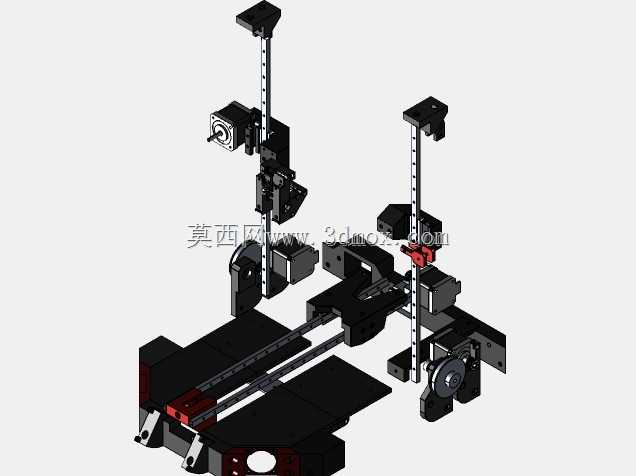

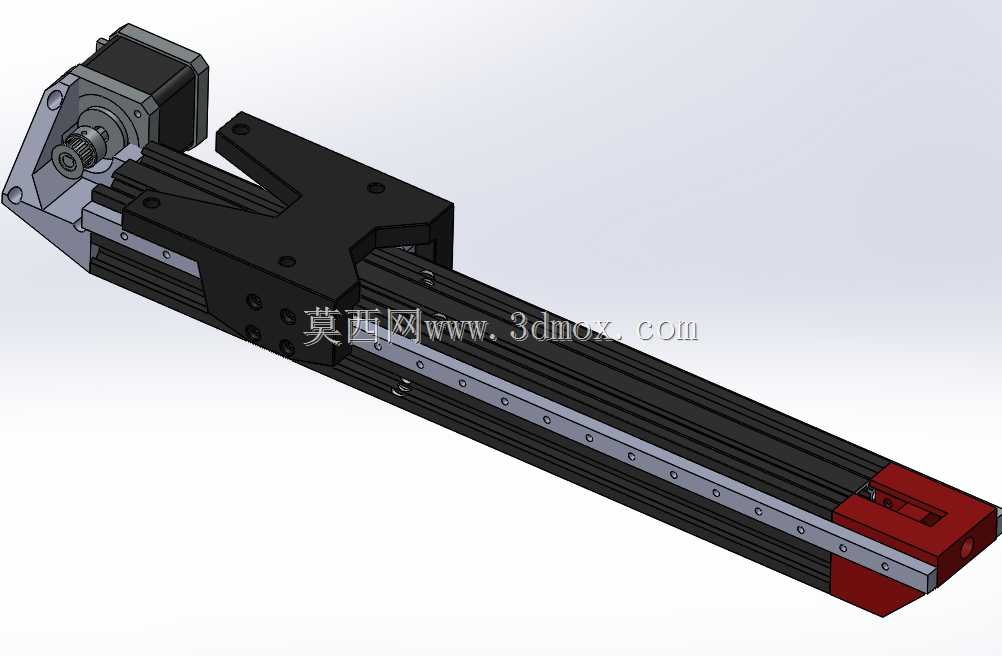

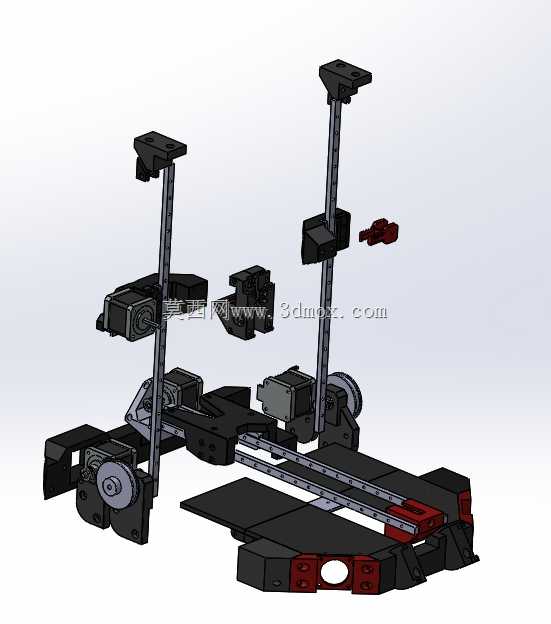

　　安装边界可覆盖常规桌面级3D打印机的工位摆放尺寸，无需额外拓展工作台面。整套结构拆分四个核心功能模块：X轴龙门组件搭载打印热端，负责喷头的X向横向移动；Z轴传动采用Voron经典的皮带转换结构，搭配双Z电机与Y轴线轨，提升Z轴升降的同步性与承重能力，避免长行程打印过程中出现Z轴偏移、层纹不均的问题；电源供应单元做了安装位置重新定位，优化了框架内部的走线空间，减少线材对运动部件的干涉；前面板区域预留了树莓派4与Spider1.1控制板的安装孔位，无需额外打孔即可完成控制硬件的装配。设计阶段也标注了现有结构的待优化点：原Y电机支架安装后会与设备后裙板产生干涉，当前版本通过将燃烧室打印区域的Y轴偏移量缩短2cm做临时避让，

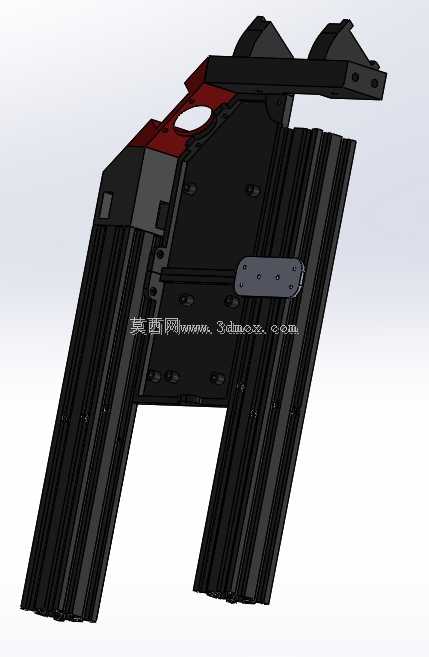

　　后续可通过调整皮带附件的固定位置完成结构固化，目前Y板结构为初始设计版本，可根据实际装配测试的反馈调整安装位。整套框架的运动部件均预留了同步轮、惰轮的安装轴位，线性导轨的安装面做了贴合度设计，减少装配后的调校工作量，热床安装位预留了调平螺母的穿装孔，可适配常规的手动调平、自动调平组件安装，走线槽位沿铝型材槽道布置，可将电机线、加热线、温控线全部隐藏在型材内部，提升设备外观整洁度的同时避免线材剐蹭打印件。
