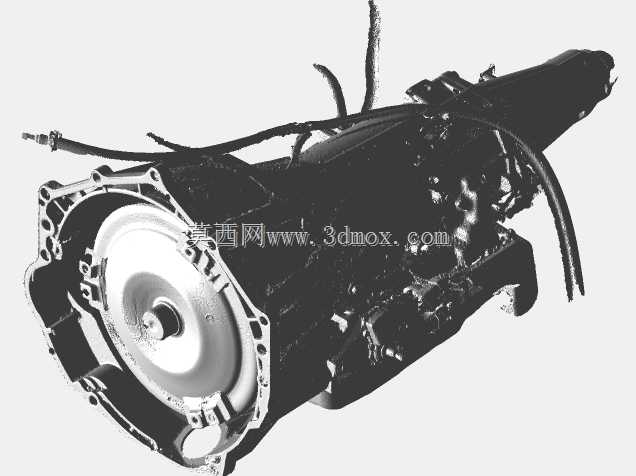

通用雪佛兰4L60E自动变速器结构

　　这款自动变速器主要适配大排量后驱乘用车与轻型商用车辆，在整车动力传递链路中承担扭矩转换、转速匹配、动力切断与挡位切换的核心作用，能够根据发动机输出工况、车辆行驶负载与车速变化自动调整传动比，让发动机始终维持在合理的工作区间，既保障整车动力输出的平顺性，也能兼顾燃油经济性与行驶可靠性。从结构设计来看，该变速器采用纵置后驱的经典布局，前端通过柔性连接结构与发动机飞轮端对接，安装法兰面的螺栓孔位严格匹配对应机型的缸体后端定位基准，保证动力输入的同轴度，避免运转过程中出现偏磨、振动异常等问题；后端输出轴直接对接传动轴，将动力传递至后驱动桥，整体壳体采用高压铸铝成型，在保证结构刚度的同时有效降低自重，壳体外部的加强筋布局经过受力优化，

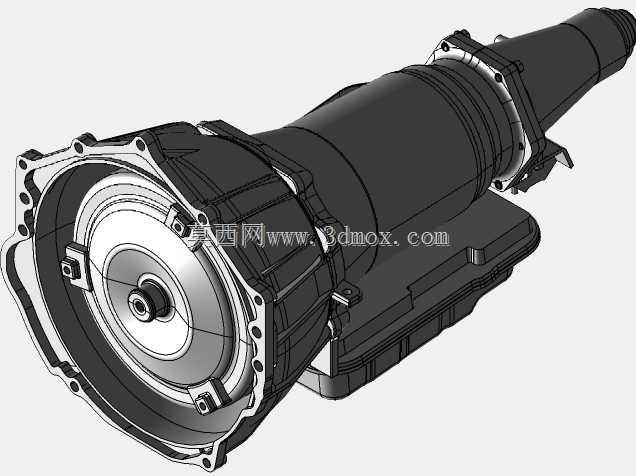

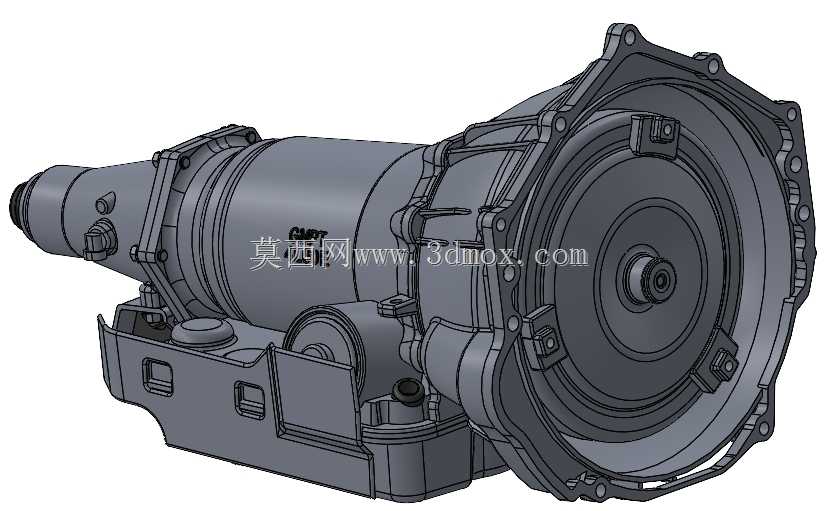

　　能够承受大扭矩输出时的结构形变，同时预留了油道、传感器安装位与油路板固定接口，兼顾液压控制模块的集成安装需求。在实际装车场景中，这类变速器多用于全尺寸SUV、轻型皮卡等承载能力较强的车型，需要兼顾日常铺装路面行驶的平顺性，以及非铺装路面、拖挂负载时的大扭矩传递能力，因此内部的行星齿轮组、离合器摩擦片、液压阀体都做了对应的强度强化，液力变矩器带锁止结构，在高速巡航工况下可以实现泵轮与涡轮的刚性连接，减少液力传动的滑磨损失。建模过程中完整还原了变速器的外部安装边界，包括前端壳体的定位止口直径、各安装螺栓的孔位分布、后端输出轴的伸出长度与连接花键参数、壳体侧部的换挡机构接口、油冷器连接管路位置，以及油底壳的安装轮廓与离地间隙，

　　这些参数对于整车总布置阶段的动力舱间隙校核、传动轴匹配设计、周边附件布局都有直接的参考价值。需要注意的是，该实物结构缺少油尺管与换挡杆连杆部件，在做周边部件干涉检查时，需要预留这两个部件的安装空间，避免后续设计出现装配干涉。从结构细节来看，壳体外部的各类传感器安装凸台、线束固定卡扣位、吊装凸耳都做了准确还原，能够直观呈现变速器在整车装配时的所有连接点位置，对于维修教学、改装适配、逆向设计都有实际的参考意义，设计人员可以直接基于该模型核对安装尺寸，减少实车测量的工作量，也能在设计阶段提前规避装配空间不足、连接点位不匹配等常见问题。
