带钢板弹簧的车轴参数化结构设计

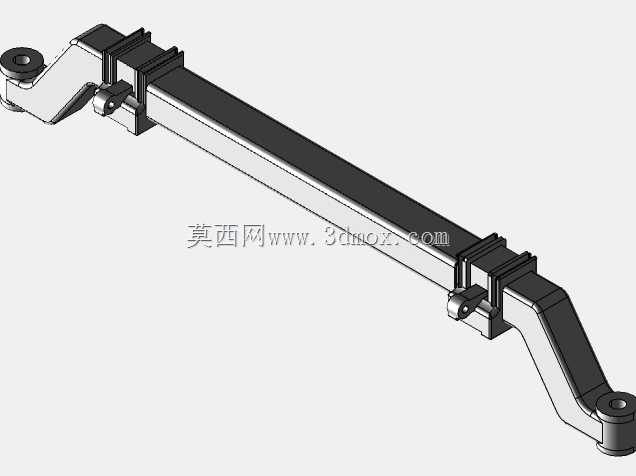

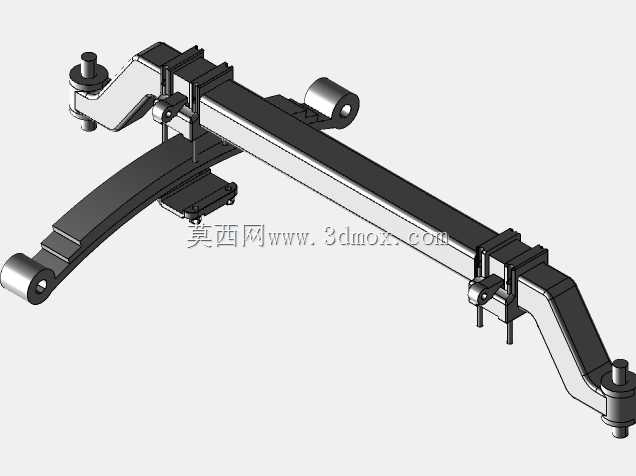

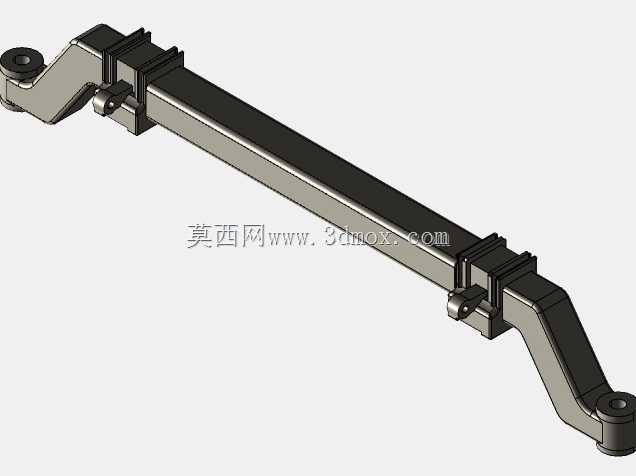

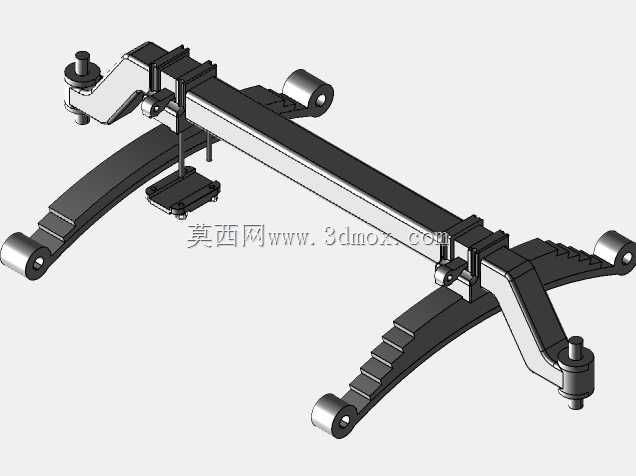

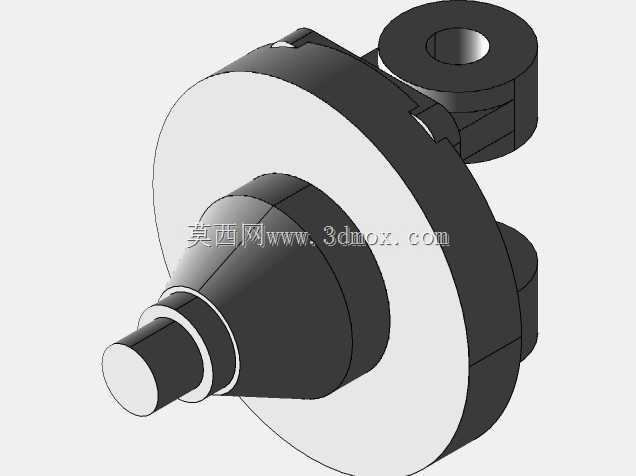

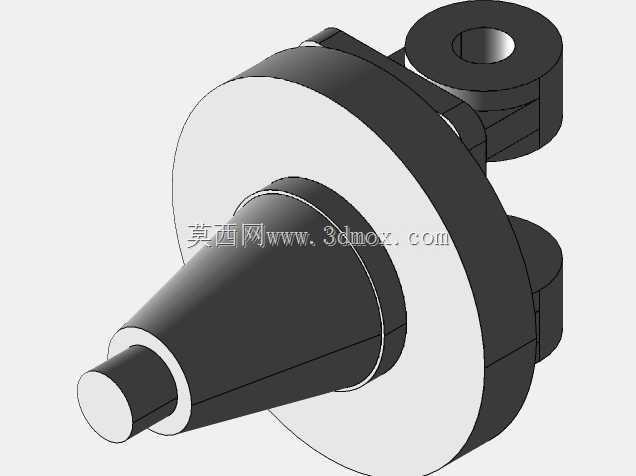

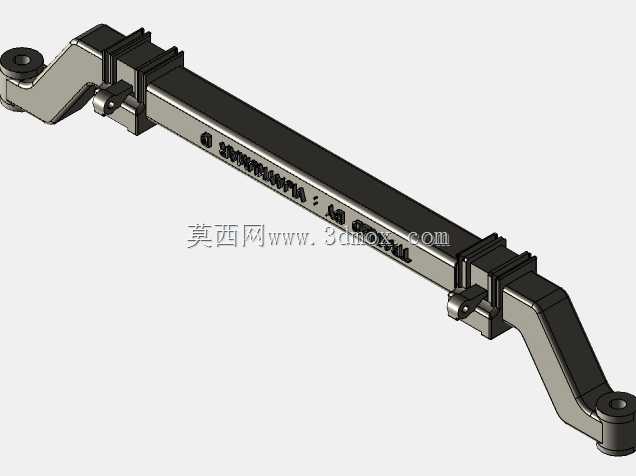

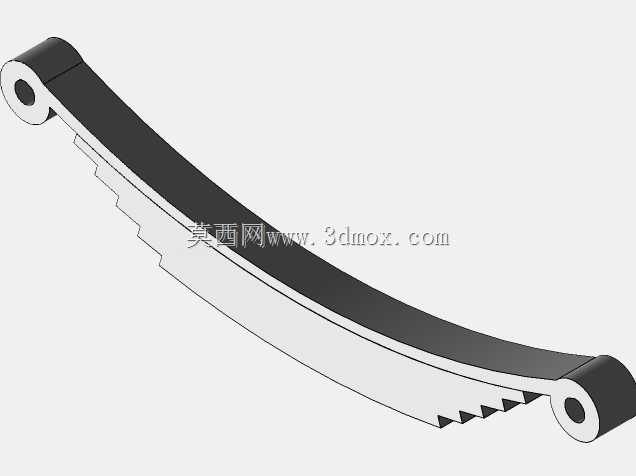

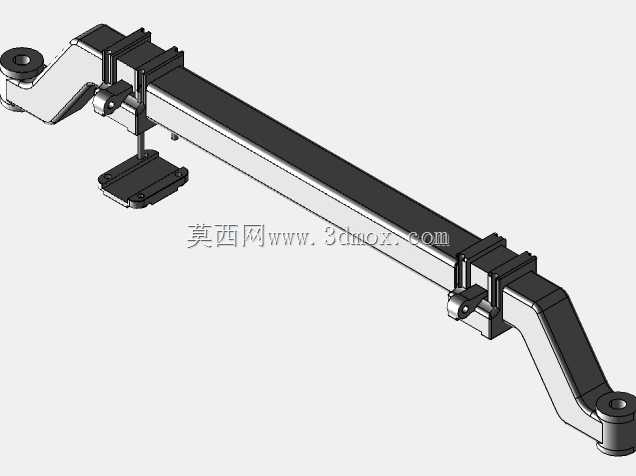

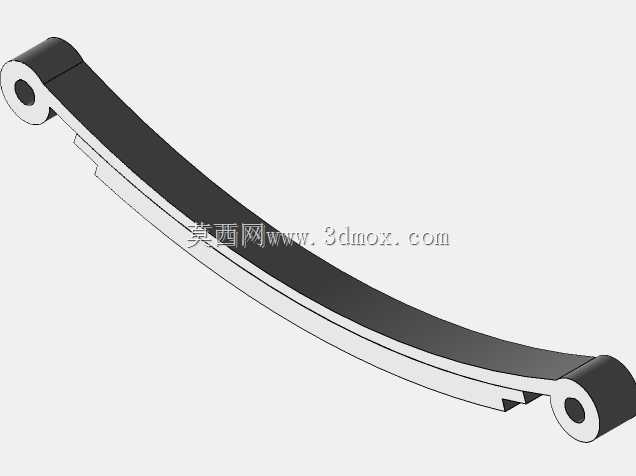

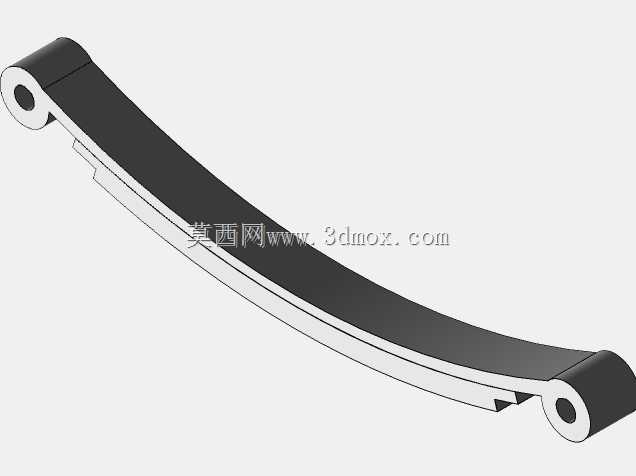

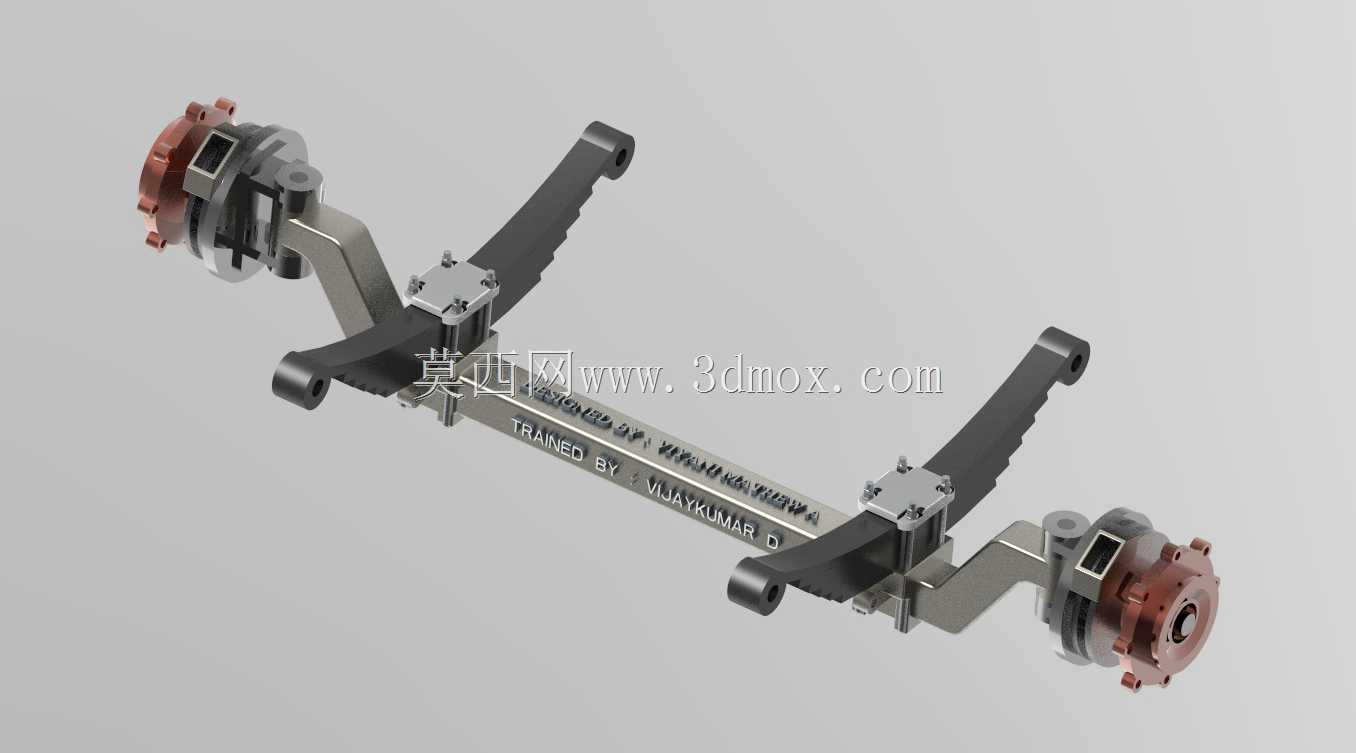

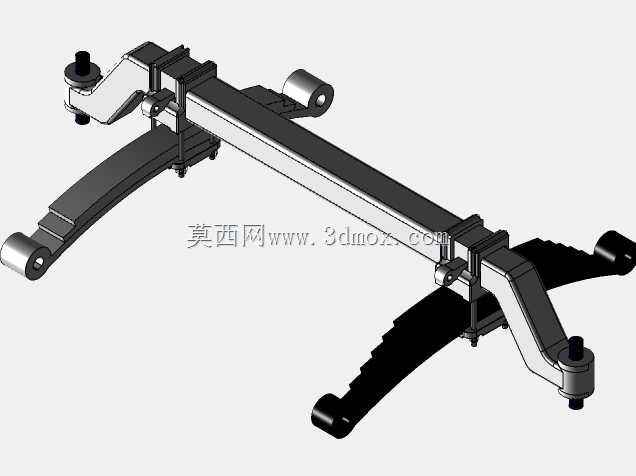

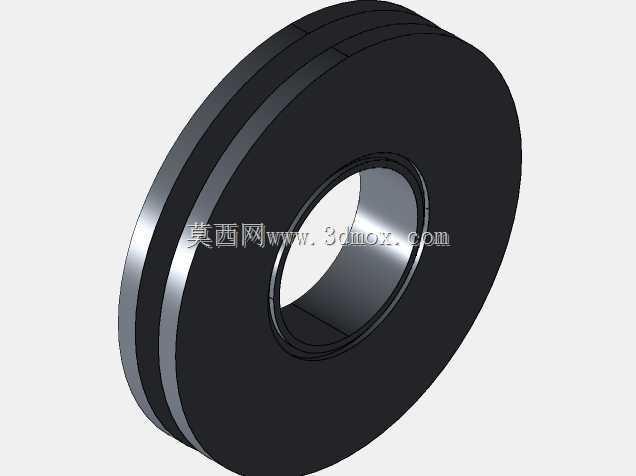

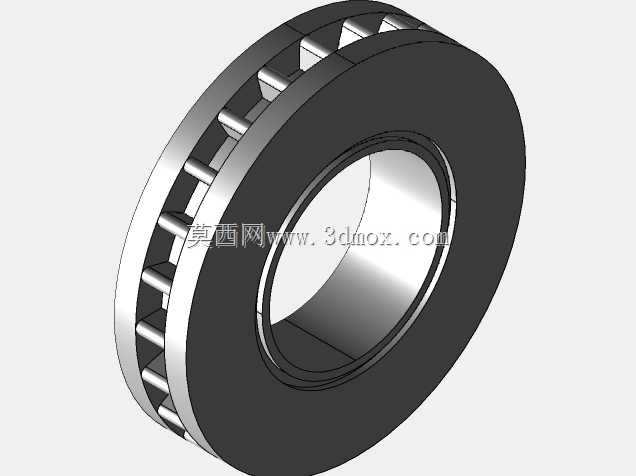

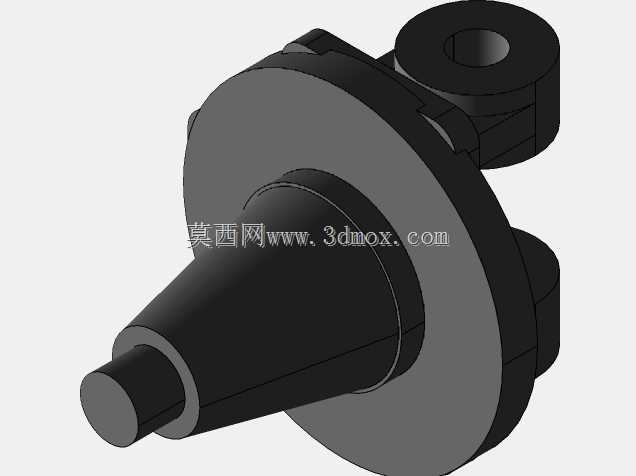

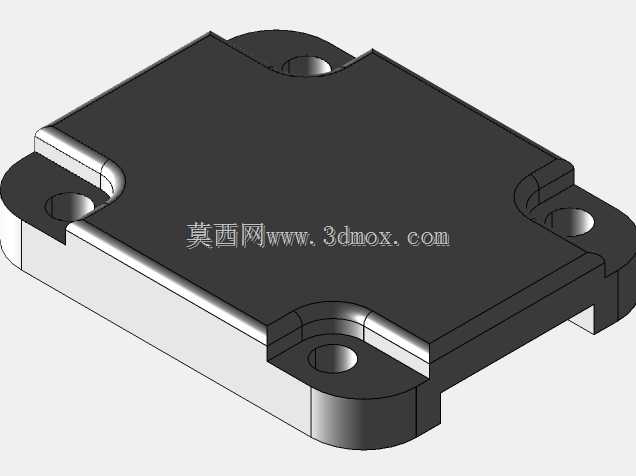

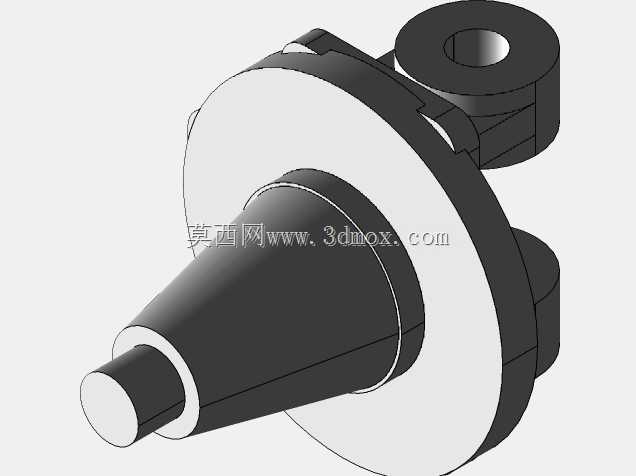

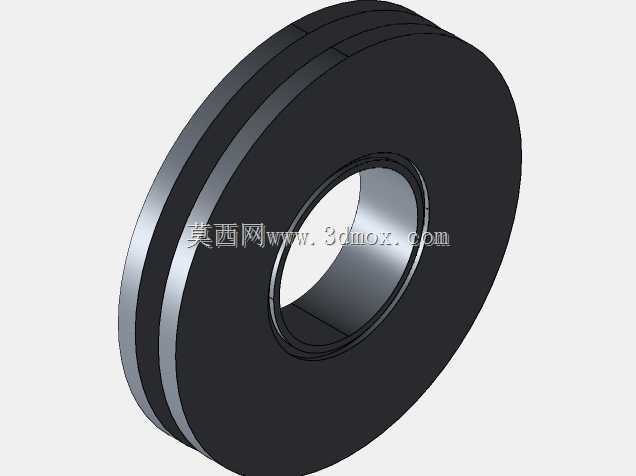

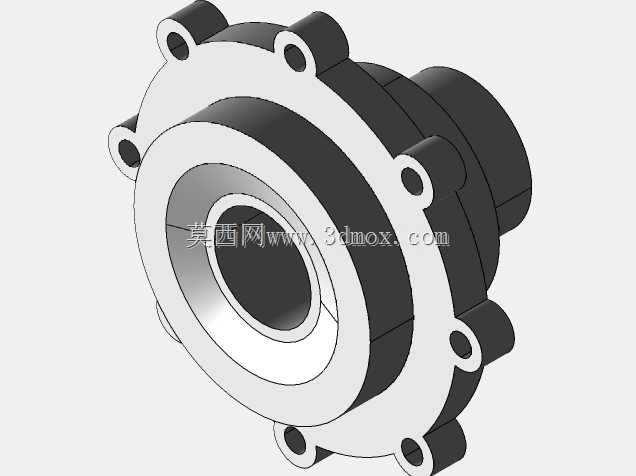

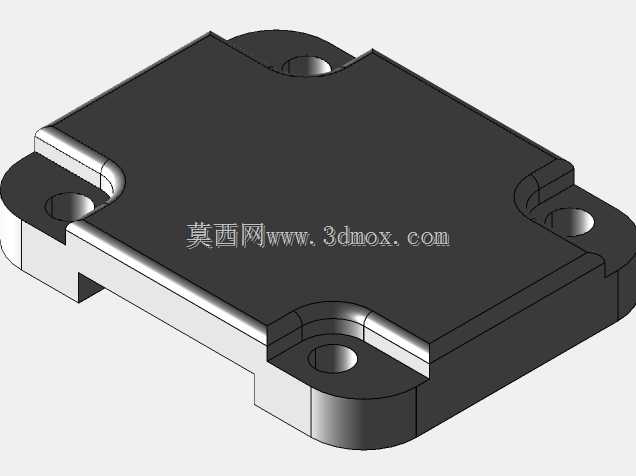

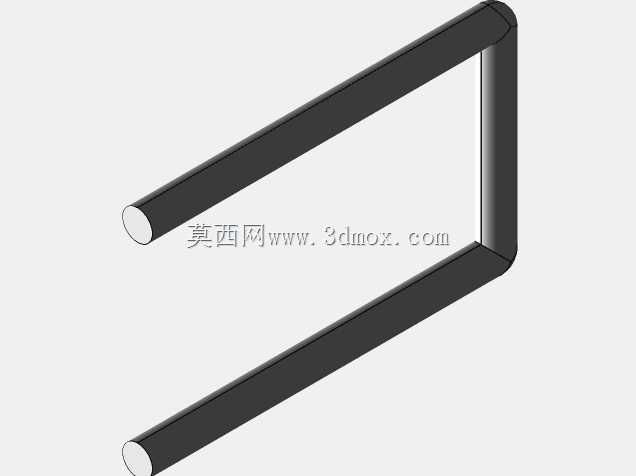

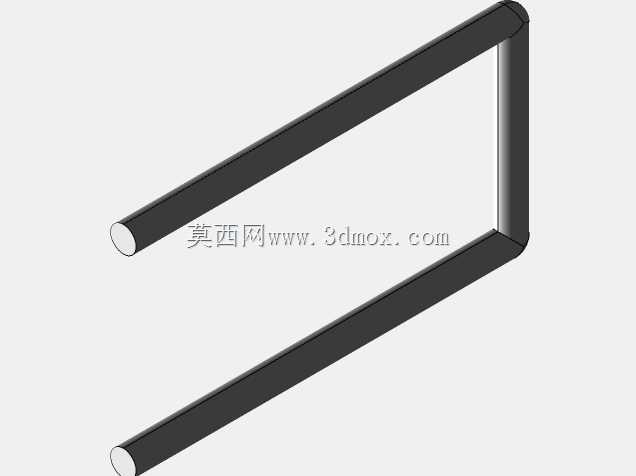

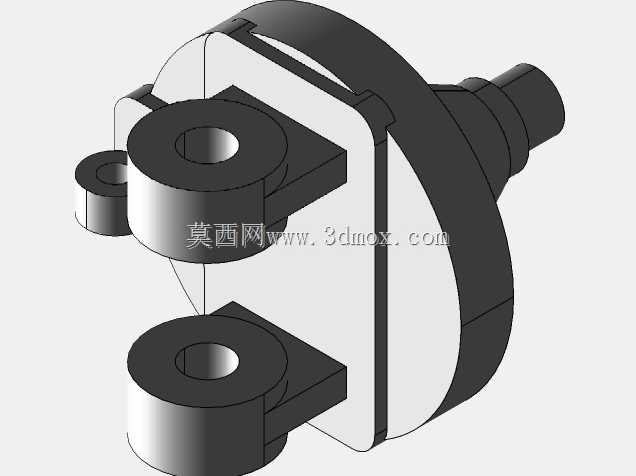

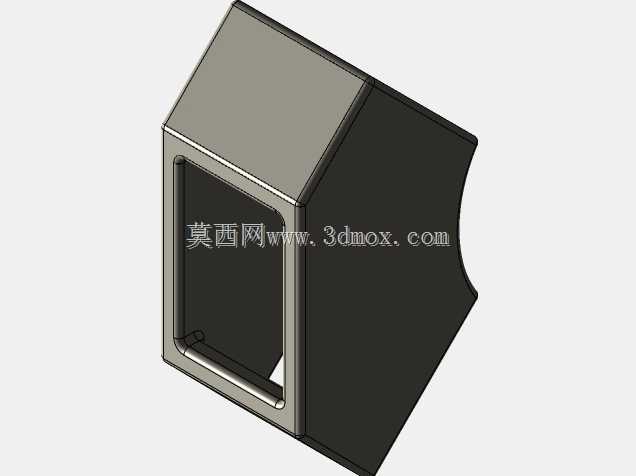

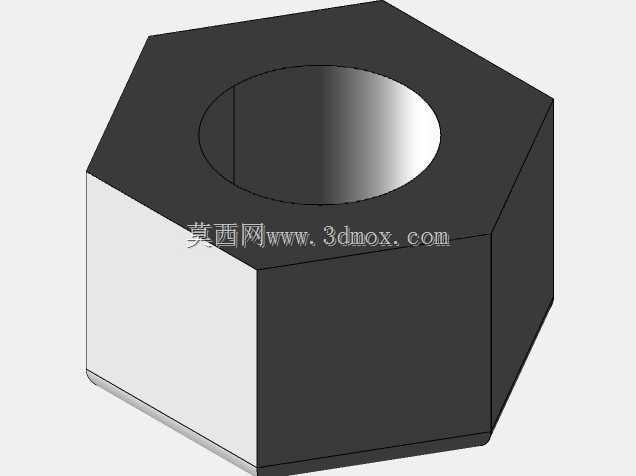

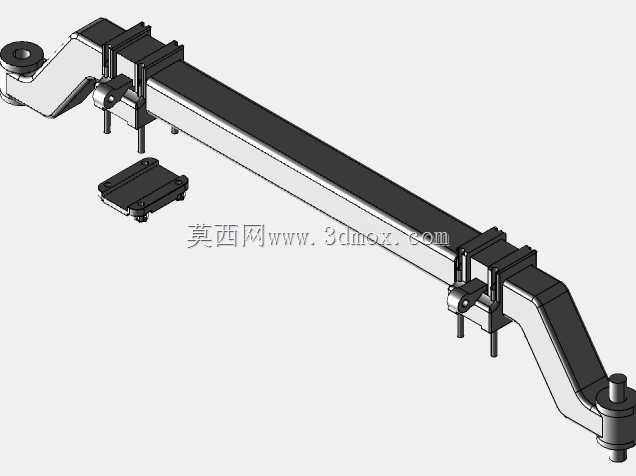

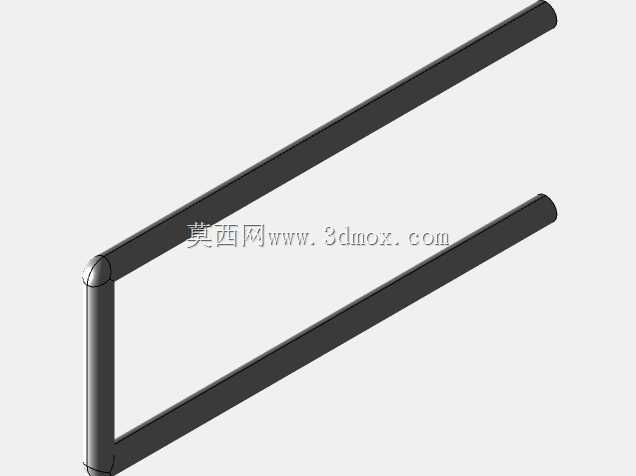

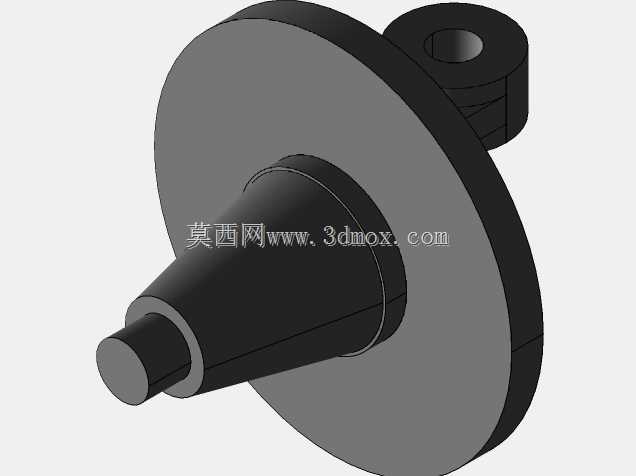

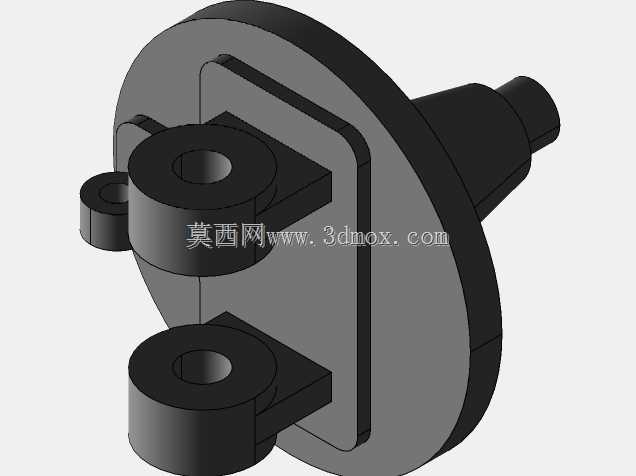

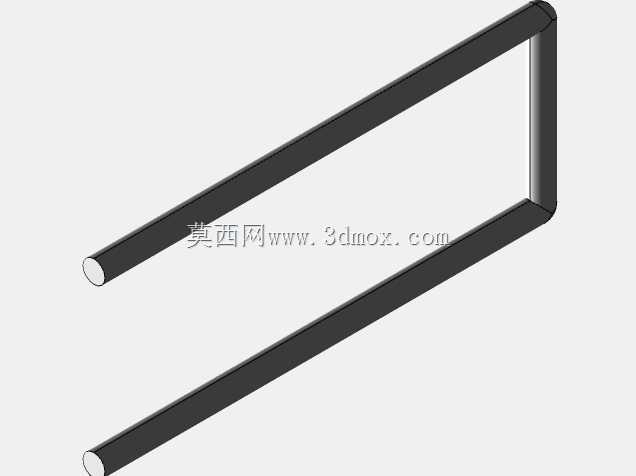

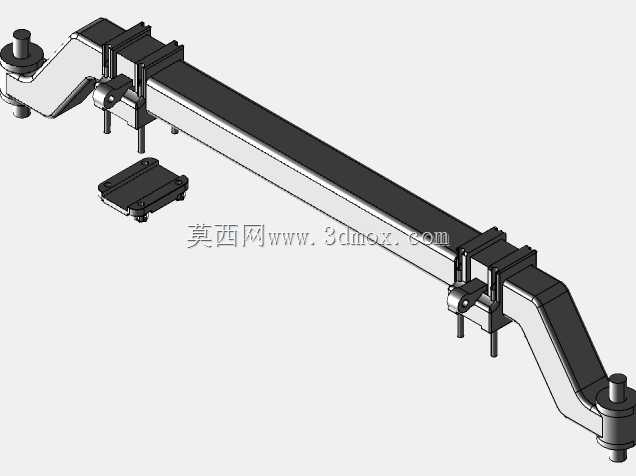

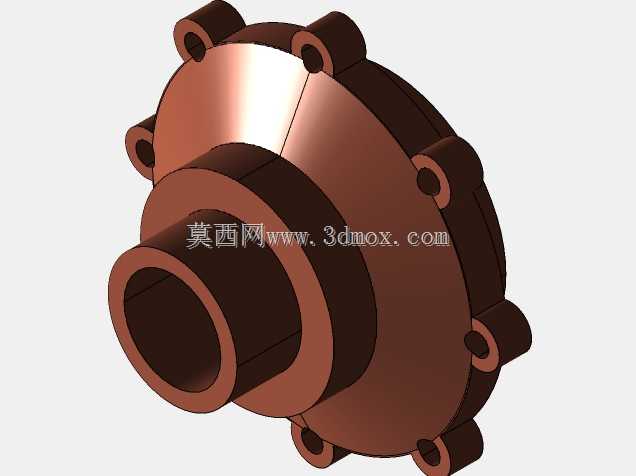

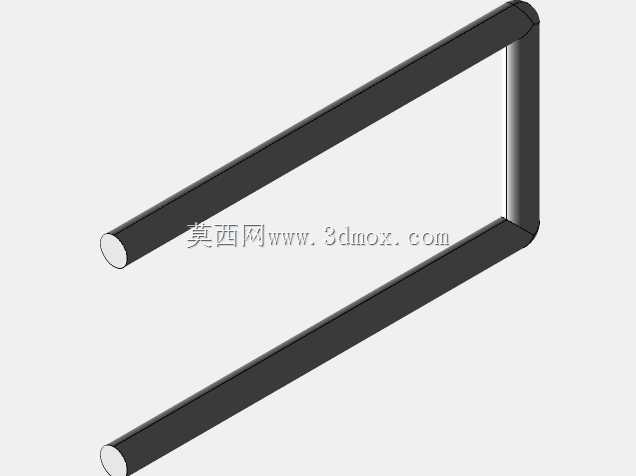

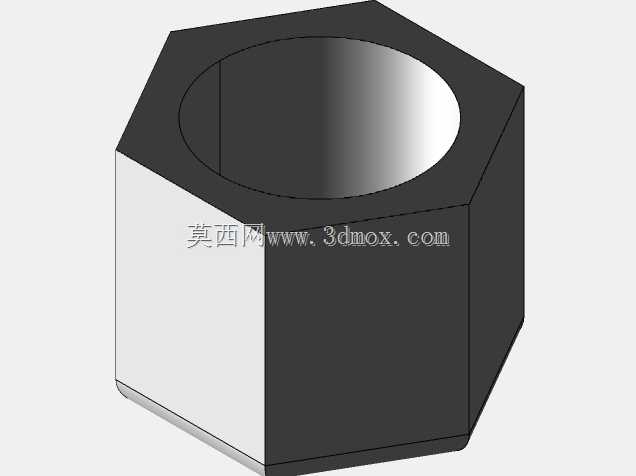

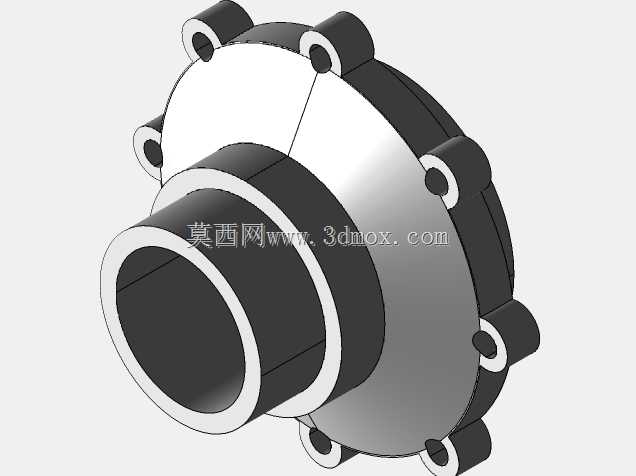

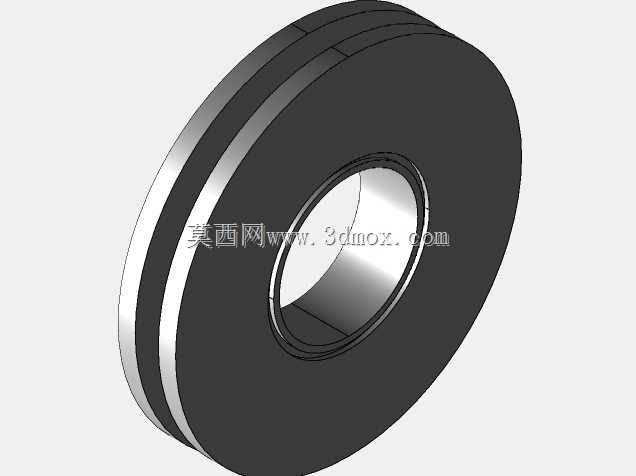

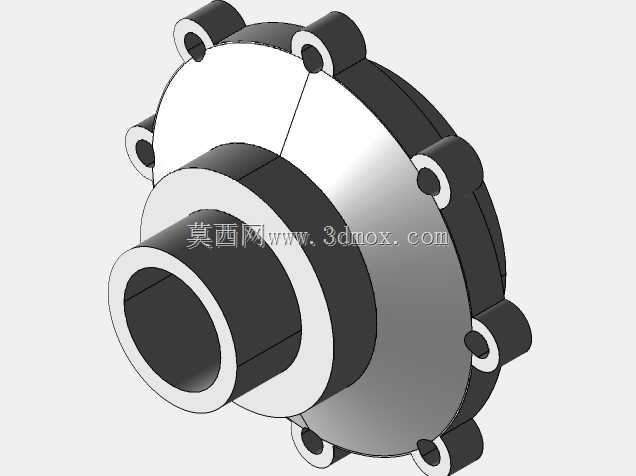

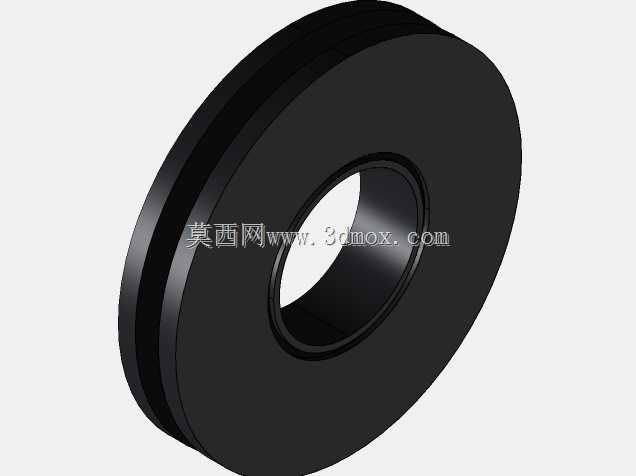

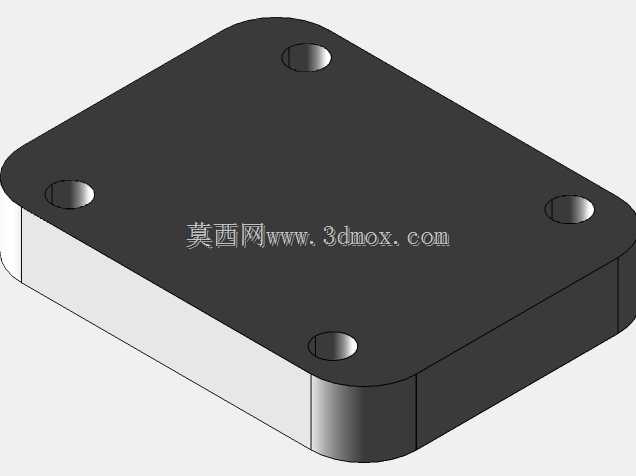

　　在商用车与非道路作业车辆的底盘行走系统设计中，带钢板弹簧的车轴是承担整车承载、缓冲路面冲击、传递行驶力矩的核心部件，这类结构广泛应用于轻卡、农用运输车、低速工程作业车辆的前桥位置，适配非独立悬架的布置方案，相比独立悬架结构具备承载能力强、维护成本低、对复杂非铺装路面适应性好的特点。从结构功能来看，该车轴本体为整体式锻造轴梁结构，轴身两侧预留了轮毂安装的轴颈位，轴端设置有轮毂轴承配合面、锁紧螺纹位与密封件安装槽，可直接适配圆锥滚子轴承的安装，满足车轮转动时的径向与轴向载荷承载需求，轴梁中部的上平面预留了钢板弹簧的安装定位面，通过U型螺栓即可完成钢板弹簧总成与车轴的刚性连接，钢板弹簧两端的卷耳结构用于连接车架上的吊耳与支架，

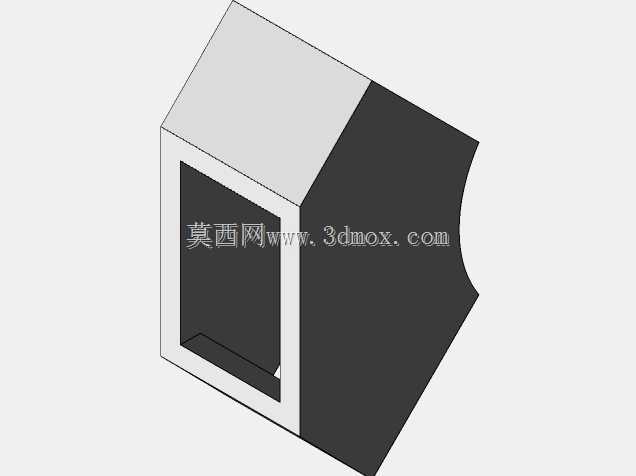

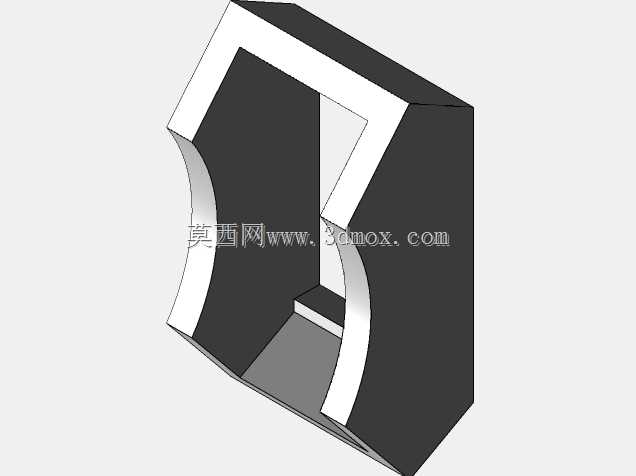

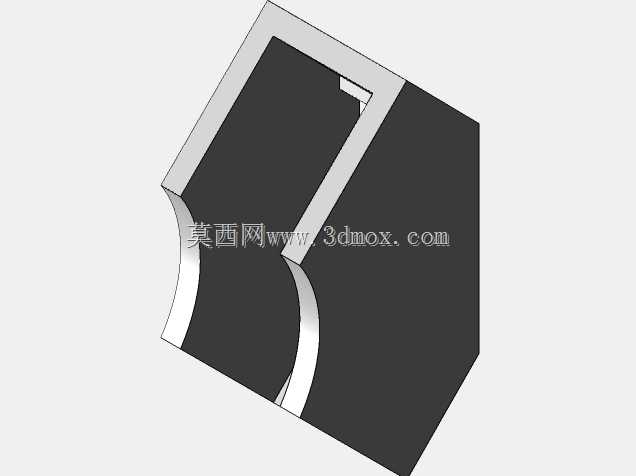

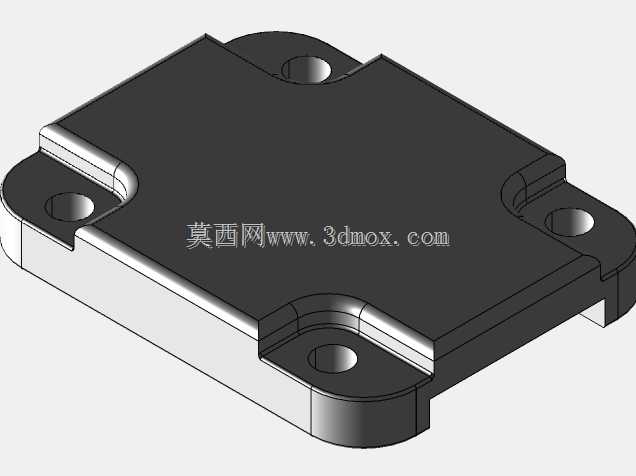

　　可在车辆行驶过程中通过板簧片间的摩擦与形变吸收路面颠簸带来的冲击，同时传递纵向驱动力与制动力，限制车轮的跳动轨迹。设计过程中采用参数化建模逻辑，将轴梁的截面尺寸、板簧安装座的孔位间距、轴颈的配合直径、两端安装耳的中心距均设置为可驱动参数，调整对应参数即可快速适配不同吨位、不同轮距的车型需求，无需重新搭建基础特征。安装边界方面，两侧板簧安装座的中心距需匹配对应车型的车架纵梁内侧间距，轴端伸出长度需匹配轮毂与制动总成的安装空间，两端的连接耳孔位同轴度需控制在合理公差范围内，避免安装后出现板簧偏磨、车轮定位参数失准的问题。轴梁的截面采用工字形变截面设计，在保证抗弯抗扭强度的同时尽可能降低簧下质量，板簧座位置做了局部加厚处理，

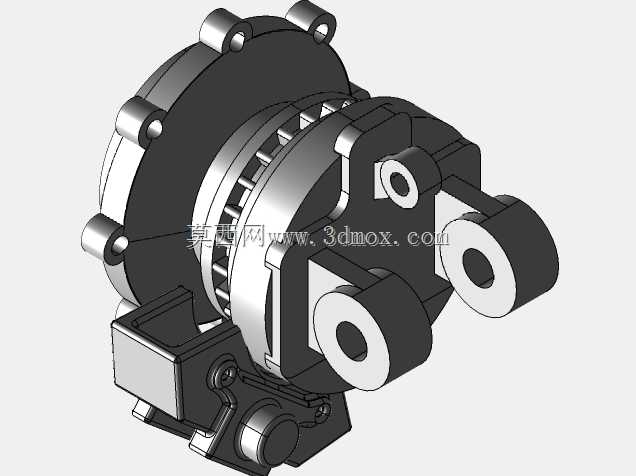

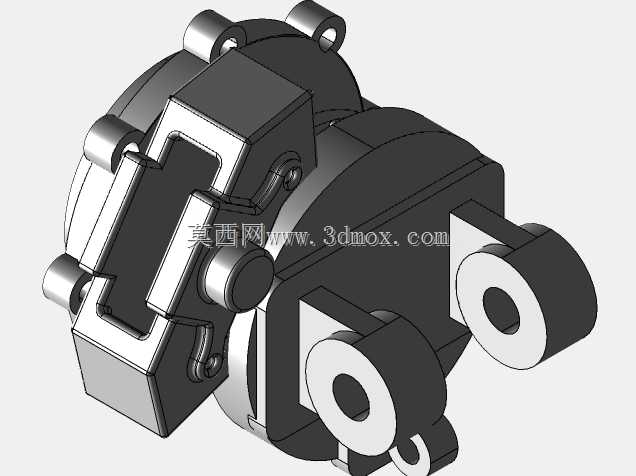

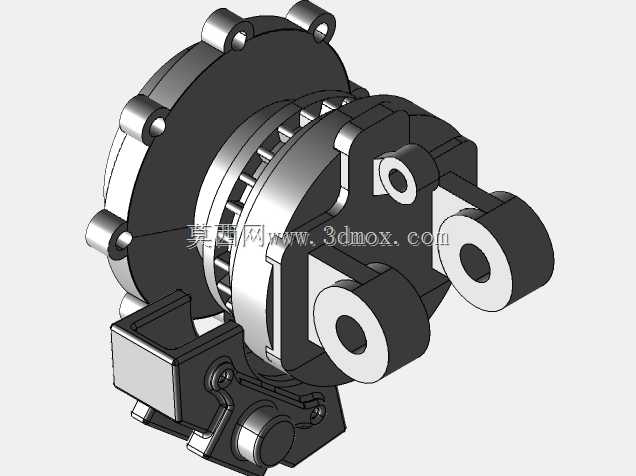

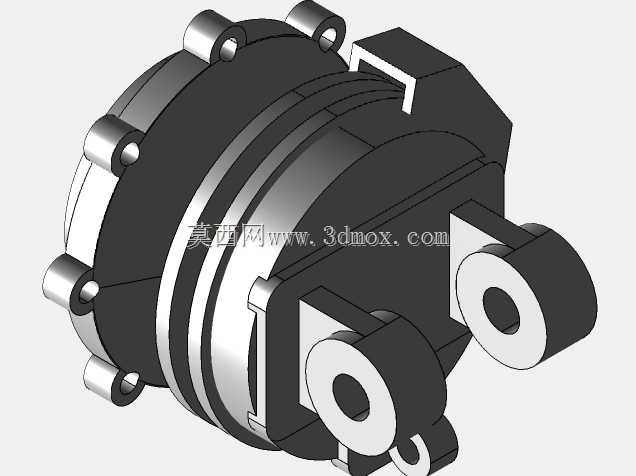

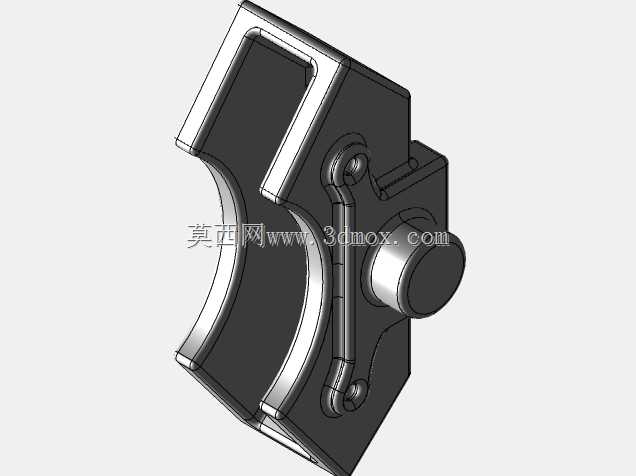

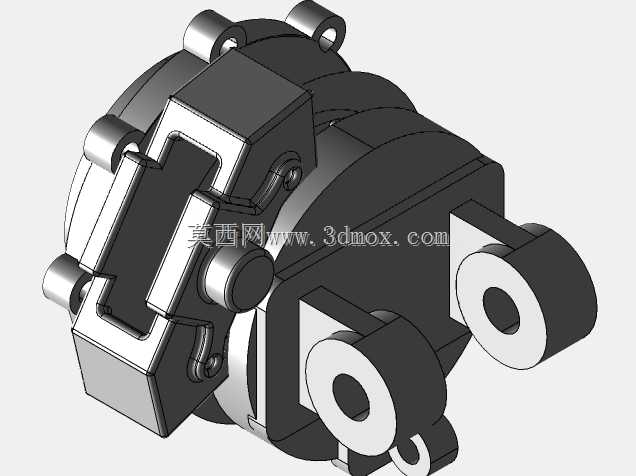

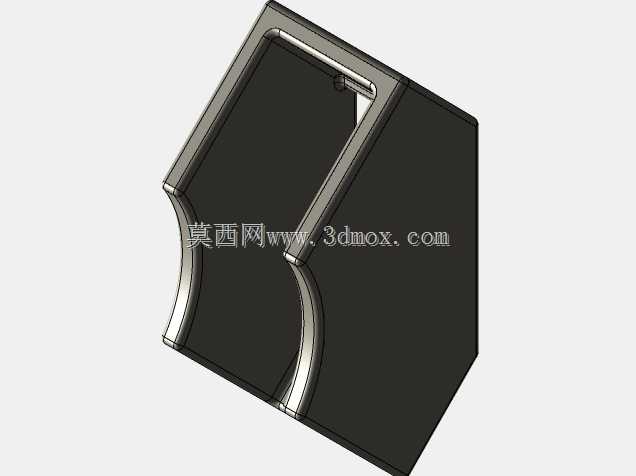

　　应对集中载荷带来的应力集中问题，轴身预留的制动气室、转向节臂安装位可根据车型配置灵活拓展，适配鼓式制动或盘式制动的安装需求。在实际工况验证中，这类整体式车轴搭配钢板弹簧的结构，可在满载冲击工况下将轴身最大应力控制在材料屈服强度的安全区间内，板簧的刚度曲线匹配对应车型的满载偏频要求，兼顾空载行驶的平顺性与满载状态的承载能力，建模过程中对所有配合面做了公差匹配设计，安装孔位均预留了标准件的装配间隙，可直接导出工程图用于生产加工，也可导入动力学仿真软件中开展悬架K&C特性分析、疲劳寿命仿真等后续工作。
