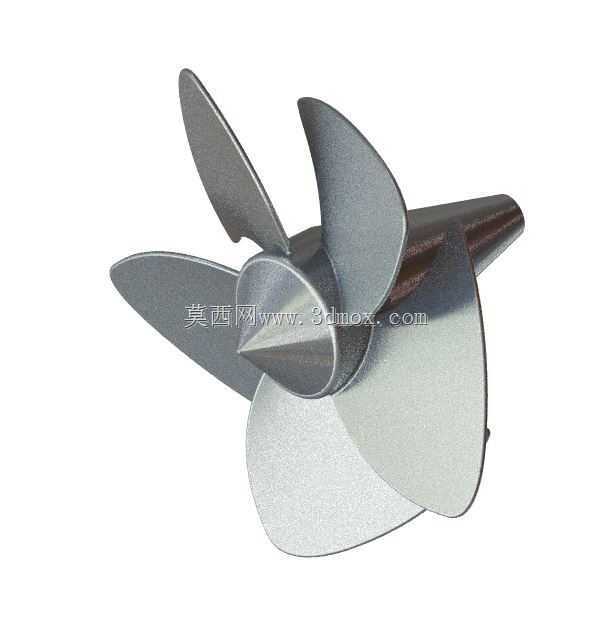

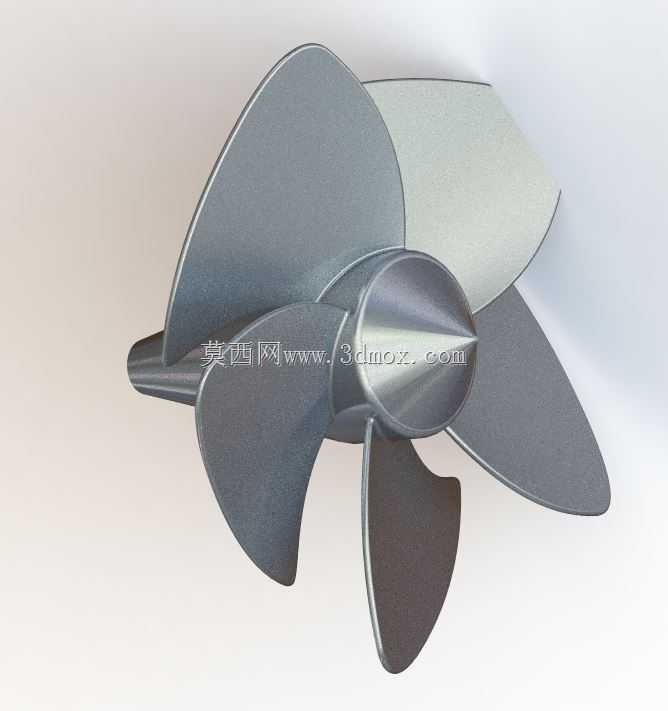

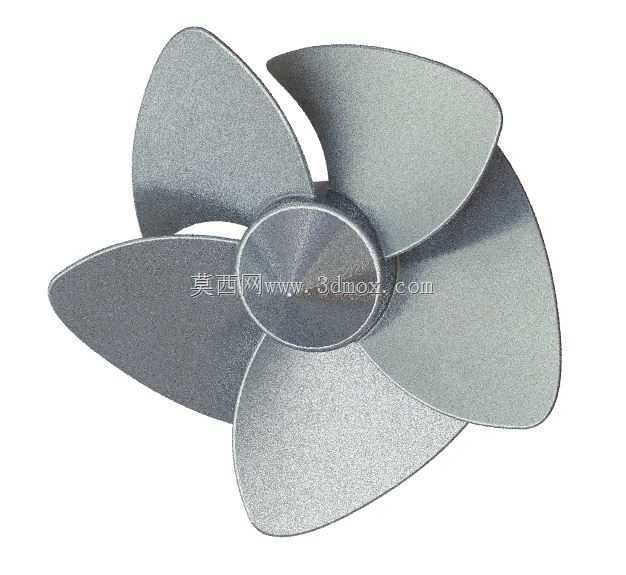

五叶螺旋桨式轴流散热风叶结构

　　该风叶结构面向小空间强制通风、设备舱散热以及低速流体推送场景，常见于电控柜旁通风道、小型冷却机组、台架试验装置和教学演示机构。其核心作用是在旋转时把轴向进入的气流持续向后推送，使热源周围形成稳定流动，避免局部热空气滞留。与普通直板叶片相比，五片螺旋曲面叶片在相同转速下能够把气流切分得更连续，出口风速波动较小，运行时的脉动噪声也更容易控制。

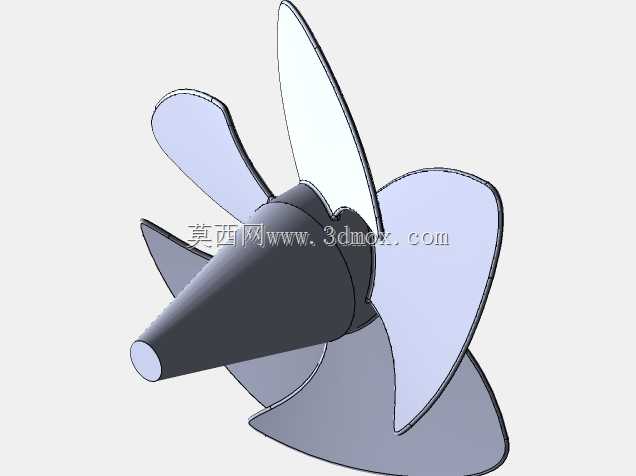

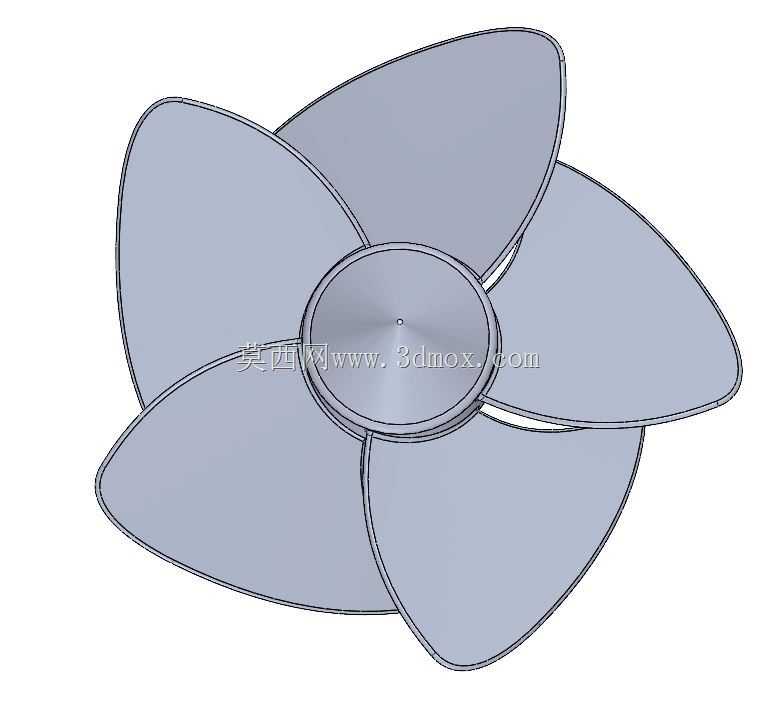

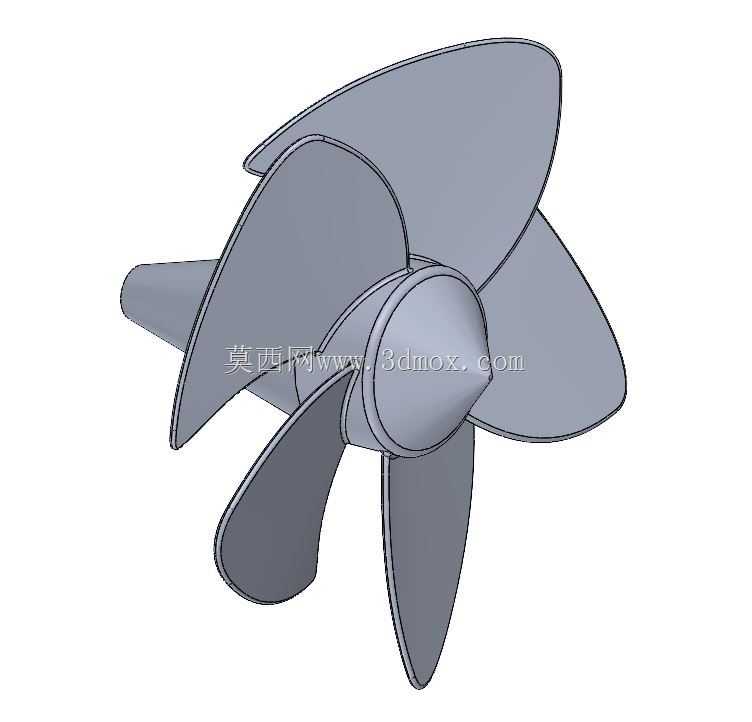

　　结构上，中心轮毂承担与电机轴或传动轴连接的任务，外圆需要预留轴孔、键槽或紧定螺钉位置；建模时应先确定轮毂外径、轴向长度和安装孔位，再围绕回转中心布置叶片。叶片根部与轮毂之间采用圆滑过渡，避免尖角造成应力集中，叶尖则保持较小厚度并控制外圆跳动，这样在高速旋转时可减少不平衡量和风切声。五片叶片按等夹角分布，相邻叶片相位差为72度，整体动平衡余量更容易通过修磨叶尖或调整根部材料分布来满足。

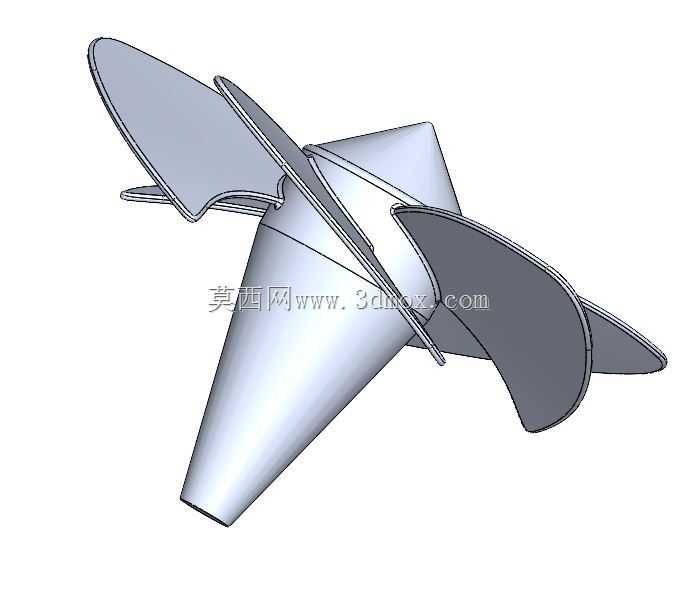

　　叶片型线不是简单平板扭转，而是沿径向逐步改变弦长、安装角和拱度。靠近轮毂处线速度较低，叶片角通常取得较大，以保证根部能够有效推动气流；靠近叶尖处线速度升高，安装角相应减小，防止局部攻角过大产生涡流。叶面采用连续光顺曲面，前缘圆润、后缘逐渐收薄，压力面与吸力面的曲率变化需要过渡自然，否则在三维装配和后续模具加工中会出现曲面褶皱。

　　安装边界方面，需重点核对风叶外径与护网、风罩内壁之间的径向间隙，间隙过小会因装配偏差或热膨胀发生擦碰，过大则会形成回流损失。轮毂轴向长度要与电机轴伸匹配，轴端不得突出到风罩干涉区；叶片旋转平面还应与进风方向保持垂直，偏装会导致风量下降并带来附加侧向力。若用于焊接机架或钣金箱体，风叶外围应配置防护网，网孔尺寸既要满足安全防护，又不能过度遮挡进风面积。

　　从建模流程看，可先绘制单片叶片的基准骨架线，建立多个径向截面并放样成实体，再按圆周阵列生成五叶结构；轮毂与叶片合并后统一处理圆角、拔模斜度和壁厚。若后续采用注塑或铸造，叶片表面需保留均匀壁厚，根部厚大位置要考虑缩孔风险；若采用金属板焊接或机加工，则应关注叶片定位夹具和动平衡校正工艺。整个结构在设计时不仅要看外观曲面，更要把轴系连接、叶尖间隙、气流方向、防护空间和维护拆装一并纳入校核。
