GAZ33086越野载货卡车底盘结构

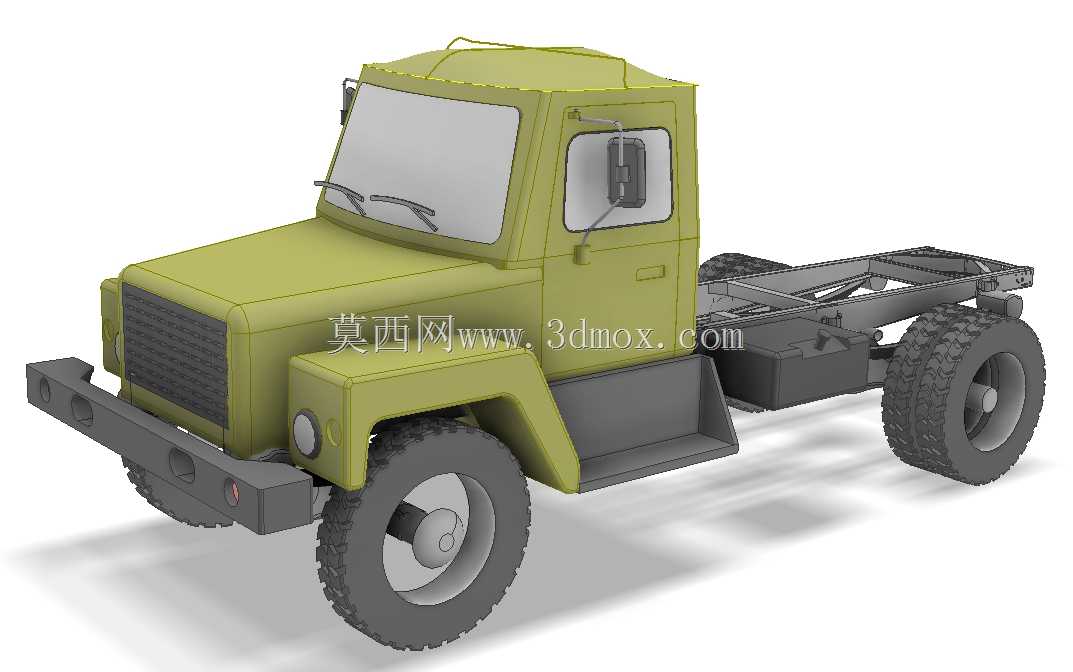

　　该作品呈现的是一台GAZ33086越野载货卡车的底盘与驾驶室结构，建模重点落在整车外覆盖件、驾驶室空间、梯形车架、行走机构和后部上装预留区域。车辆前部采用短头驾驶室布局，发动机舱位于风挡下方，前脸格栅、保险杠、前照灯、轮眉和脚踏板均按实车比例组织，能够用于整车总布置校核、改装方案沟通以及专用车上装前期匹配。

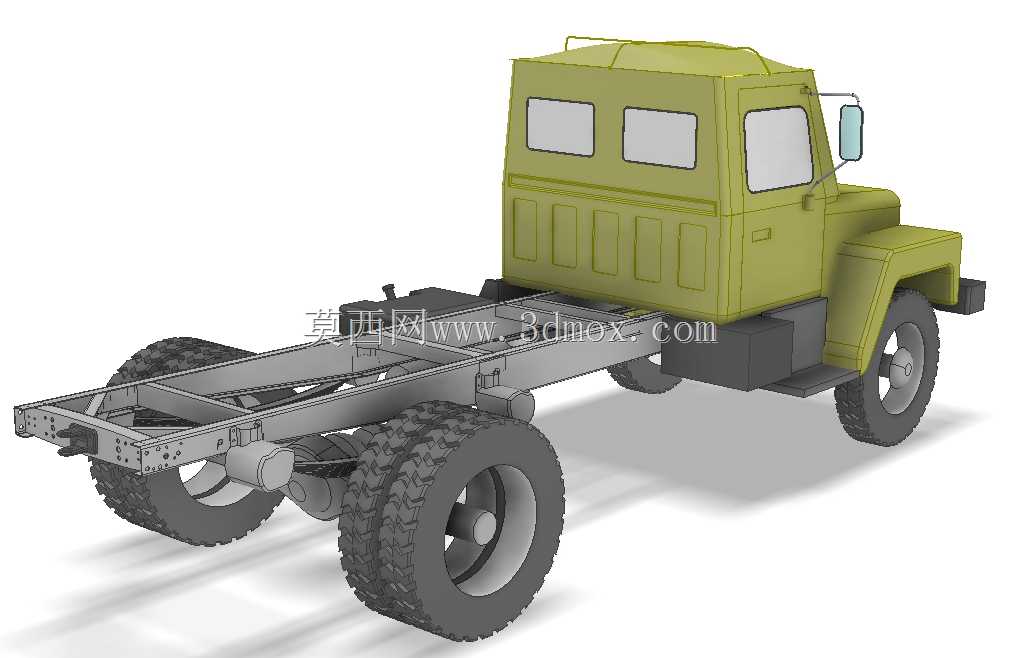

　　从使用场景看，这类底盘常见于林区、矿区、工地、野外保障和低等级道路运输任务。后部未设置货厢，而是保留纵梁、横梁、悬架连接点和车轮位置，这种状态正好对应专用车改装阶段：设计人员可以在车架上继续布置货厢、油罐、救援设备、工程机具或作业舱体。建模时需要特别关注车架上平面的宽度、纵梁延伸长度、后轮拱占用空间以及驾驶室后悬边界，这些尺寸直接决定上装能否顺利落装。

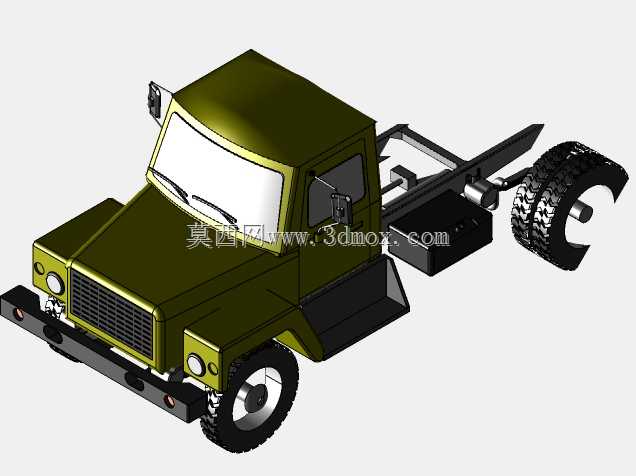

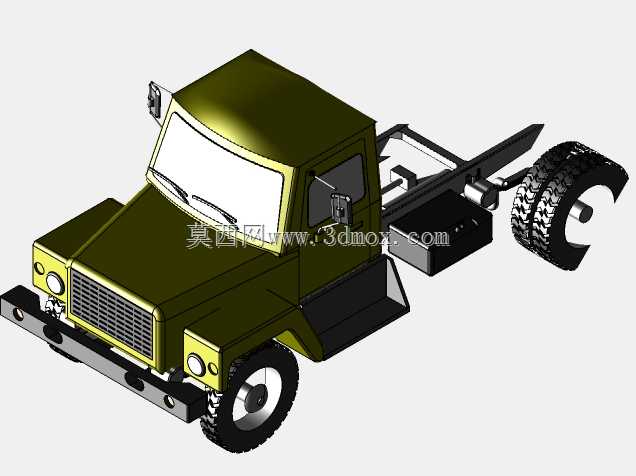

　　驾驶室部分保留了车门、侧窗、后视镜、雨刮、顶部轮廓和登车踏板等要素。方正面貌有利于形成较大的内部乘坐与操作空间，短前悬和高离地间隙则服务于非铺装路面通过性。前保险杠突出于车头，既形成低速碰撞缓冲区域，也为牵引钩、牌照安装和灯具布置预留位置。车轮采用大直径越野轮胎形态，胎面块体粗壮，配合较高的车身姿态，可表现泥泞、碎石和起伏路面下的抓地需求。

　　底盘结构中，车架承担主要承载任务，纵梁贯通前后，横梁连接形成抗扭框架。动力总成、油箱、蓄电池或储气筒等附件可沿车架侧部和中部布置；后轴区域需要兼顾悬架跳动、传动轴角度和轮胎转向包络。若在三维环境中继续深化，应先锁定轮胎外径、板簧或悬架安装点、车架翼面高度及驾驶室后缘到后轴的距离，再开展货厢支撑梁、副车架和固定支座设计。

　　模型外观以军绿色驾驶室搭配灰色底盘件，色彩区分清楚，便于在评审中识别车身、车架、轮胎和附件。对结构设计人员而言，该模型可作为越野卡车底盘布置参考，用于检查接近角、离去角、轮距、轴距与上装边界之间的关系；对设备选型人员而言，它能直观呈现裸底盘状态下的可利用空间，减少后续改装时与驾驶室、车轮、悬架发生干涉的风险。
