摇臂式脉冲灌溉喷头结构设计

　　这款摇臂式脉冲洒水喷头主要面向大田作物喷灌、园林绿地浇灌、苗圃育苗、运动场草坪养护以及道路绿化带喷淋等场景，依靠水流驱动摇臂周期性敲击喷管，实现间歇脉冲式旋转洒水，相比普通直射喷头，喷洒覆盖更均匀，近处不易形成积水坑，远端也能保持稳定的水滴落点。

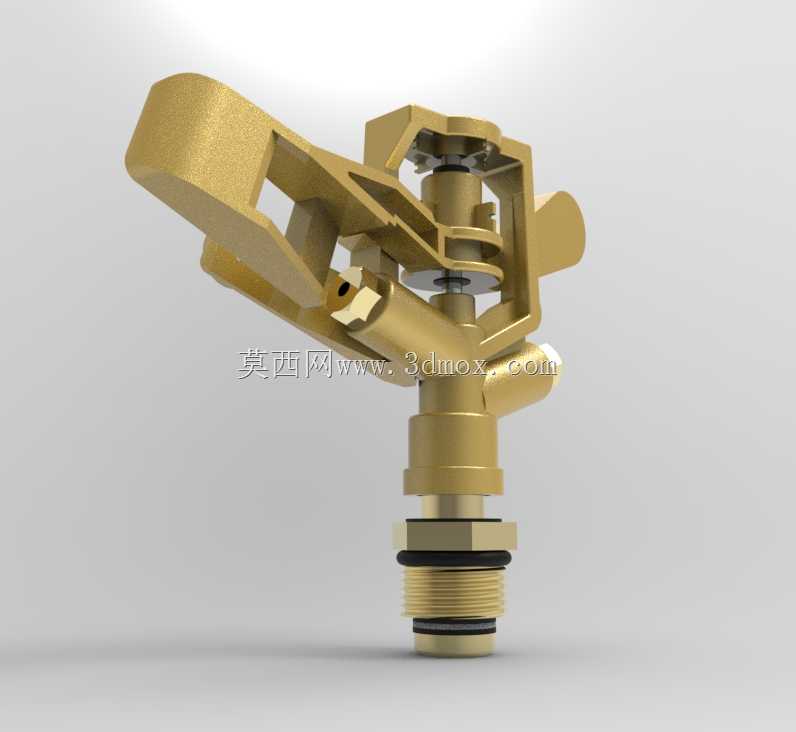

　　从实际用途看，喷头下部采用外螺纹接口，可直接拧入供水立管或地埋式喷灌支管，接口段配有六角锁紧螺母与密封垫圈，安装时用扳手卡住六角位即可拧紧，避免旋紧过程中损伤上部摇臂机构。螺纹上方的台阶面作为安装限位，拧紧后密封垫被压紧在立管端面，能够承受常规园林与农田管网的工作水压，接口边界清晰，选型时只需匹配立管螺纹规格与供水压力区间即可。

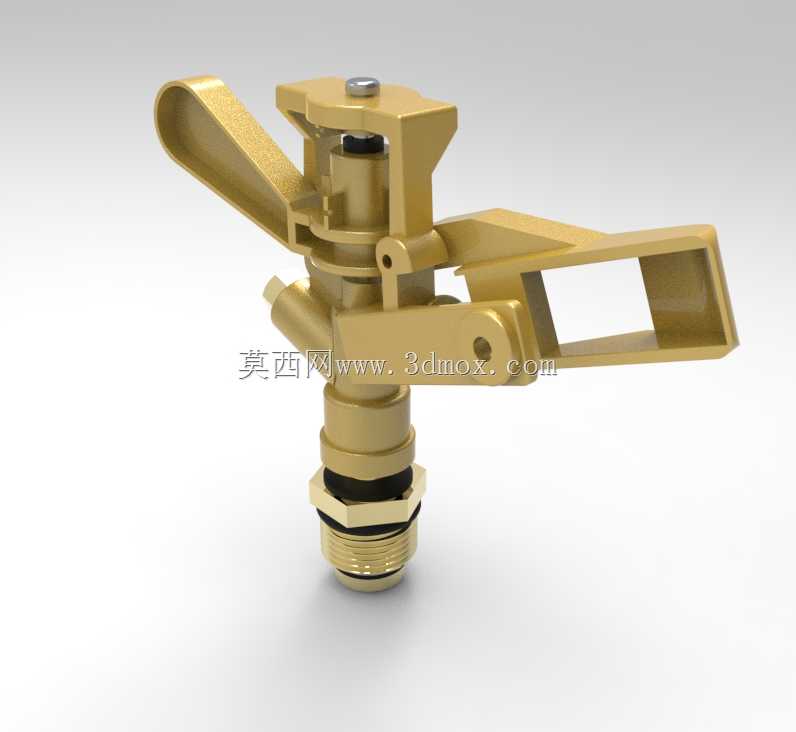

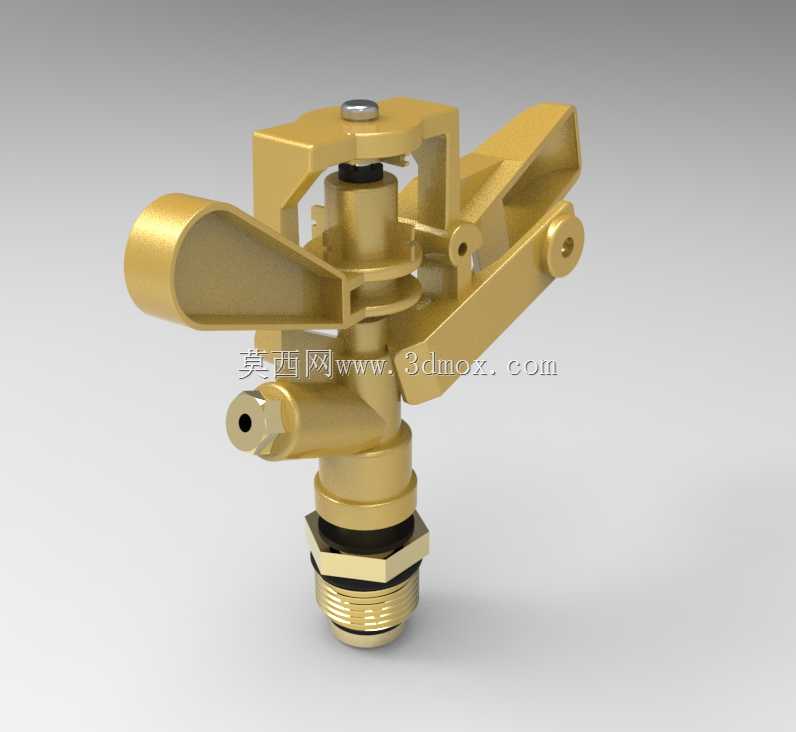

　　结构设计上，主体流道沿竖直轴线向上延伸，水流经下部弯管转向后由侧向喷嘴喷出。喷嘴出口处设有换向与限流结构，可根据喷洒角度需求调整水流方向；摇臂组件铰接在主体支架上，臂端设有挡水板，高速水舌冲击挡水板后带动摇臂张开，在弹簧或重力作用下快速回位并敲击喷管，使喷头产生步进式角位移。多次循环后，喷头绕竖直轴缓慢旋转，形成扇形或圆形喷洒域；配合换向机构，还可在设定角度范围内往复摆动，适用于矩形地块、边角绿地等不宜全圆喷洒的场合。

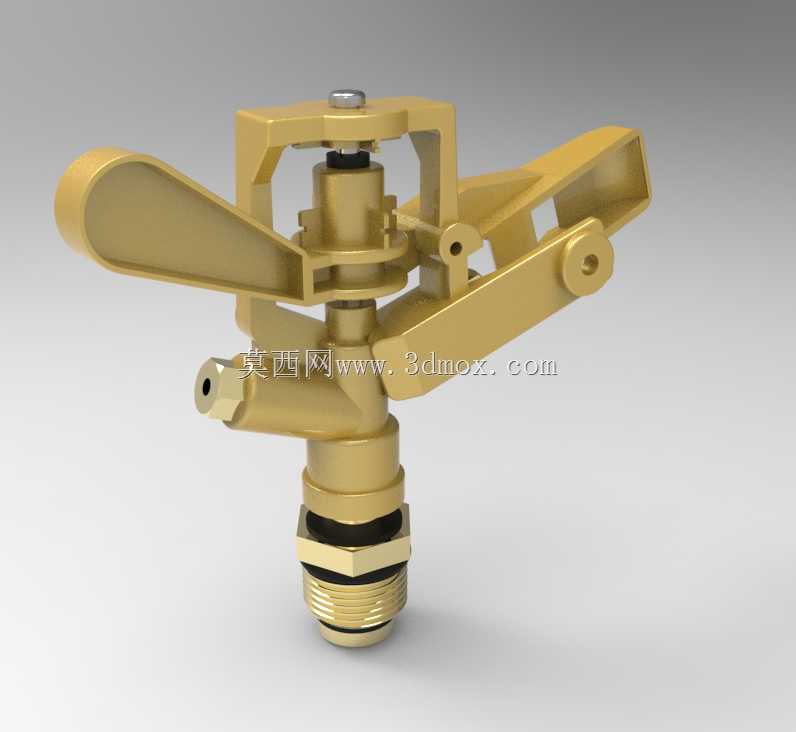

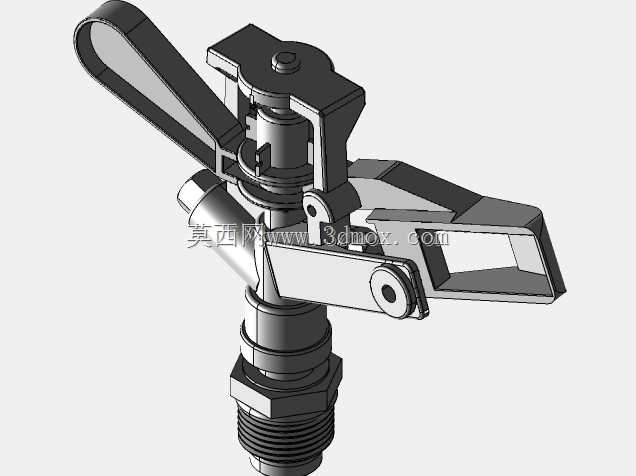

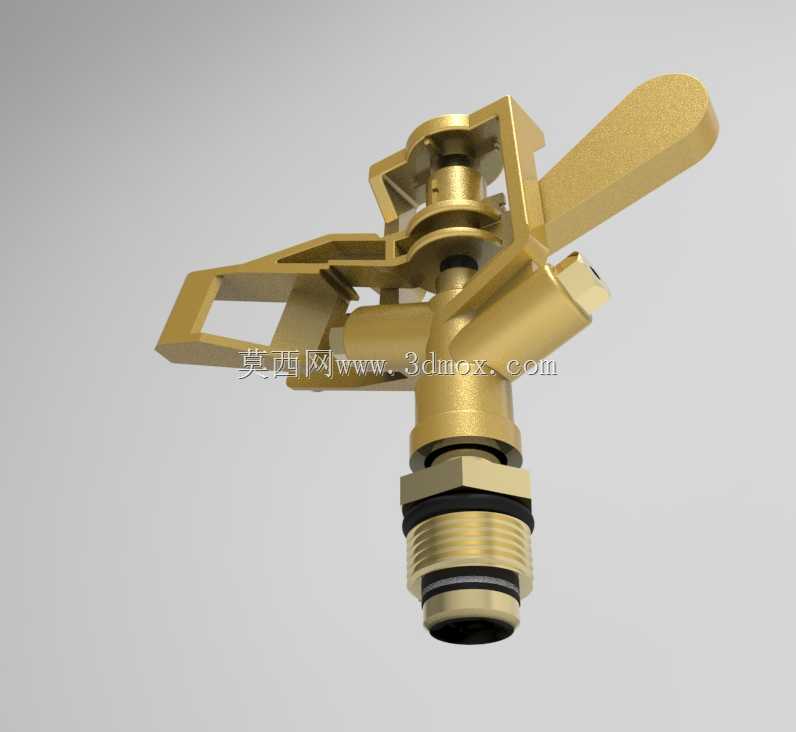

　　建模时重点处理了几处配合关系：摇臂铰接孔与销轴之间保留转动间隙，保证水舌冲击后动作灵活；顶部压帽与主轴采用同轴装配，约束旋转轴线并控制轴向窜动；支架、摇臂、喷管、喷嘴、锁紧螺母等零件分别建模后按实际装配关系约束，便于检查运动干涉。外形方面，喷头整体呈低矮立式布局，下部螺纹段为安装基准，中部弯管承担转向与支撑，上部摇臂向侧前方伸展，旋转包络圆主要由摇臂长度决定。布置喷头时，立管间距应结合喷洒半径设置，喷头顶部需高出作物冠层或草坪面，避免摇臂转动时被枝叶阻挡；冬季排空管路时，可借助下部接口快速拆卸，减少冻胀风险。

　　细节上，喷嘴孔径、摇臂配重位置和挡水板角度共同决定启动压力、旋转节奏与雨滴破碎程度。孔径过小会使射程不足，过大则雾化加剧、受风漂移明显；摇臂张力偏强会导致敲击频率升高、旋转过快，偏弱则可能在低压下停摆。设计与选型时需围绕工作压力、流量、喷洒半径和扇形角反复校核，使喷头在不同灌溉工况下保持稳定的脉冲步进和均匀布水。
