胶合板自制自动化天文观测望远镜

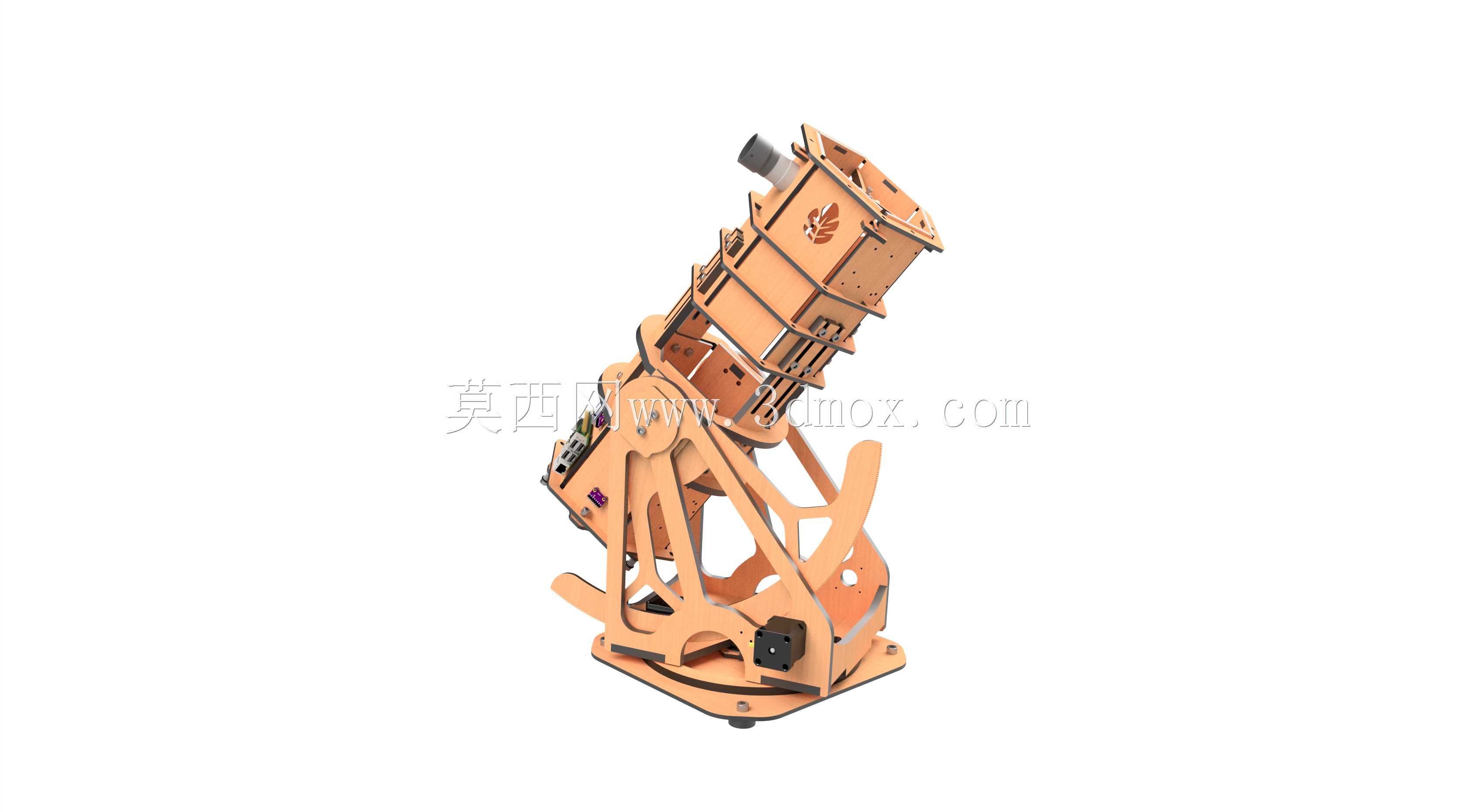

　　这套观测装置面向业余天文观测、科普教学与小型自动化跟踪场景，核心用途是在夜间对恒星、行星和深空天体进行指向、跟踪与成像。整机采用层板切割装配思路，主体承载结构以5毫米和10毫米胶合板为主，板材经轮廓切割、定位孔加工和分层叠装后形成镜筒、支架、俯仰座与底部基座。相比金属焊接机架，层板方案在小批量制作中更容易控制外形，加工门槛低，装配后仍能提供足够的抗弯刚度和减振能力。

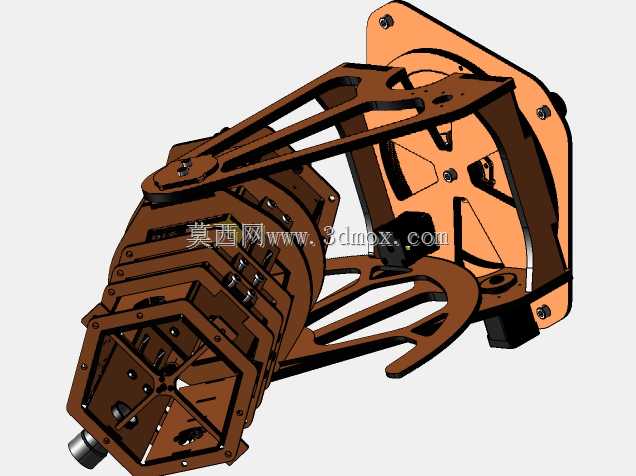

　　结构布置上，光学主镜位于镜筒下端，负责收集入射光；次镜位于光路前端，将光线折转至目镜或相机接口。镜筒内部需要预留遮光、挡杂光和光学件安装空间，外部则通过侧板、加强肋和连接耳片把载荷传递到俯仰轴。镜筒不是单纯圆筒，而是由多块异形板拼接成桁架式支撑，这种做法减少了封闭壳体带来的重量，也便于在内部布置镜座、调焦件和线缆。

　　自动化部分以树莓派作为中心数据与控制节点，连接Arduino控制板，由Arduino驱动电动支架及外围执行器。上位天文软件可提供目标坐标与跟踪指令，控制系统据此完成回转、俯仰、对齐和持续跟踪。对结构设计人员而言，建模时不能只摆放电路板，还要把电机安装位、轴系间隙、走线槽、限位空间和维护拆卸路径一并考虑。电动转动部位需要承受镜筒偏载，因此侧板在转轴附近采用加宽轮廓和多层叠板加强，底部基座则扩大支撑多边形，降低高仰角观测时的倾覆风险。

　　外形边界由镜筒长度、俯仰摆动半径和底部脚座共同决定。镜筒在高角与低角切换时，尾部不能与基座或驱动支架干涉；左右回转时，线缆应随关节弯曲而不被夹入摩擦面。安装接口方面，光学件、相机、电控板和驱动元件均需保留独立固定孔位，胶合板上的孔位适合用定位销或螺钉连接，关键承力处可加入金属衬套以减少反复拆装造成的孔壁磨损。

　　从三维建模角度看，该装置的价值在于把光学承载、层板工艺、电控集成和运动校核放在同一套结构中。设计时应先确定光路中心高与镜筒摆动包络，再反推侧板轮廓、轴孔位置和基座尺寸；装配验证重点关注转动干涉、重心变化、镜筒挠度以及电控元件散热与走线。整体结构不以高速重载为目标，而强调稳定指向、轻便制作、可维护性和自动化观测体验。
