AGV伺服驱动轮转向行走一体化总成

　　这套立式舵轮总成是重载AGV与移动机器人底盘的核心执行部件，将行走驱动、回转转向、动力传输、承载支撑四大功能高度集成，替代传统分散布置的轮组、转向机构与传动链路，大幅压缩移动设备底盘的占用空间。现场选型时，这类舵轮多用于潜伏顶升AGV、仓储搬运叉车、产线物流转运车、厂区重载巡检机器人，单轮可承担数百公斤至数吨级的整车载荷，多轮协同布局时可实现整车原地转向、横移、斜行、任意角度路径行驶，适配狭窄仓储通道、密集产线工位的灵活通行需求。

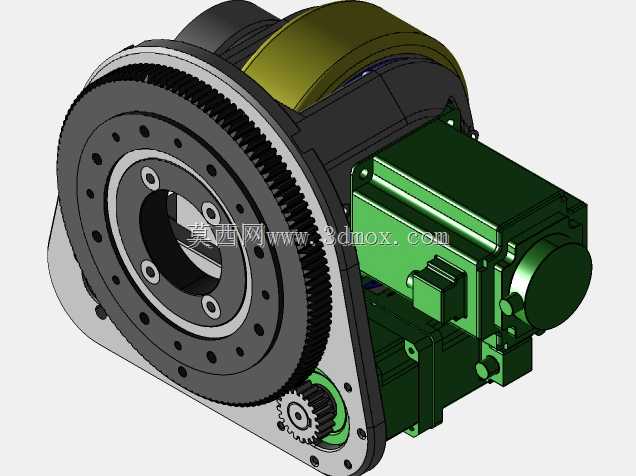

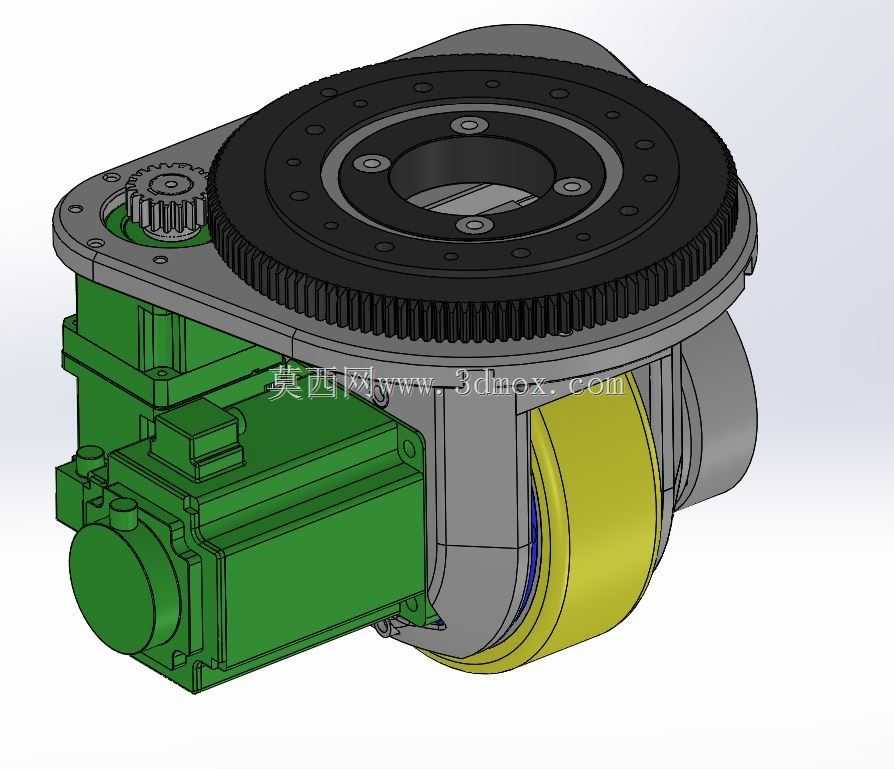

　　从结构设计逻辑来看，总成下部为行走轮组，聚氨酯包胶轮缘内嵌金属轮毂，轮体侧边直接对接减速传动腔，伺服电机卧式贴装在壳体侧方，电机输出扭矩经内置减速机构放大后直接传递至行走轮，传动链短、背隙小，启停响应速度快，轮面采用高摩擦耐磨材质，运行时噪音低、不损伤环氧地坪，同时具备足够的附着系数，避免启停打滑。上部集成大直径回转支承与外齿回转盘，盘体周向布置多组安装孔位，整车底盘可直接通过螺栓固定在回转法兰面上，回转支承承担整车竖向载荷与倾覆力矩，侧边啮合的小齿轮由转向驱动单元带动，可驱动整个轮组相对车体360度回转，转向角度无机械限位，配合整车导航系统完成全向姿态调整。

　　建模过程中完整还原了各部件的装配约束关系：伺服电机的安装止口、壳体连接螺栓孔位、回转支承的滚道结构、齿轮啮合侧隙、轮体与车架的避让间隙均按实际装配关系搭建，壳体采用铸铝式轻量化结构，在保证刚性的前提下降低总成自重，电机侧置布局避免竖向空间过度占用，适配低底盘AGV的安装高度限制。安装边界方面，总成顶部回转法兰为整车对接基准，底部行走轮的接地高度、侧边电机的外伸宽度、回转盘的最大旋转外径都明确预留了干涉校验空间，结构工程师在整车布局时可直接调取模型完成底盘开孔、轮仓避让、多轮点位排布，也可在此基础上调整电机功率、轮径规格、载荷等级，衍生出不同吨位等级的AGV驱动轮方案，整套结构无冗余外露部件，防护性好，适配工厂车间、仓储库区的复杂运行环境。
