WEG SWA56系列对位伺服电动机三维模型

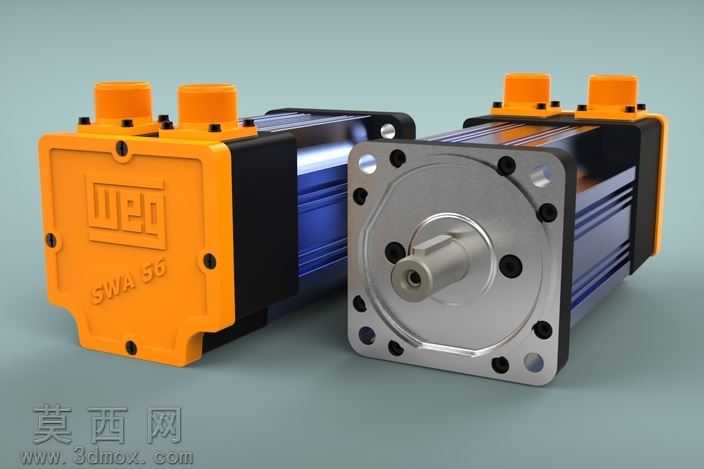

本模型为WEG品牌SWA-56-2.5-20型号对位伺服电动机的三维数字化模型，建模阶段严格遵循实物测绘的尺寸比例，完整还原了该款伺服电机的全部外部结构特征。建模过程中首先搭建电机主体的基础轮廓，分别构建后端橙色接线端盖、中部散热机壳、前端银色安装法兰三大核心模块：后端接线端盖部分精准复刻了表面的品牌标识浮雕、型号刻印文字、两个凸起的接线端子座以及端盖四周的固定螺丝孔位，所有凸起与凹陷结构均通过实体拉伸、切除命令完成，保证结构尺寸与实物一致；中部机壳部分还原了轴向分布的散热筋结构，同时区分了机壳外层的黑色包覆段与中间露出的蓝色定子段结构，还原了电机分层装配的视觉特征；前端安装法兰部分完整绘制了法兰盘上的多组安装定位孔、中心伸出的电机输出轴、轴端的中心定位孔，以及法兰与机壳连接的固定螺丝点位，所有孔位的位置、孔径均按照实物参数设置，可直接用于虚拟装配的干涉检查。材质与渲染阶段针对不同部件匹配对应材质属性：后端端盖与接线端子赋予橙色哑光工程塑料材质，调整表面粗糙度参数还原工业塑料的磨砂质感；中部机壳的黑色段赋予哑光黑色金属漆材质，蓝色定子段赋予半透明深蓝色工程塑料材质，模拟定子外壳的视觉效果；前端法兰与输出轴赋予银色金属材质，添加轻微的反射效果还原机加工金属的表面质感，同时为所有部件添加合理的倒角与圆角特征，避免尖锐棱角带来的不真实感。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方照射突出电机的结构立体感，辅助光源补全暗部细节，背景选用低饱和度的浅灰蓝色调，突出电机主体的色彩与结构特征。该模型完整还原了对位伺服电机的外观结构特征，可用于自动化设备的整机虚拟装配演示、工业传动方案的可视化展示、机电一体化教学的教具演示等场景，建模过程中严格遵循工业建模规范，所有特征参数化可编辑，方便后续根据需求调整尺寸或拆解内部结构进行深化设计。
