紧凑型红点瞄准装置结构设计方案

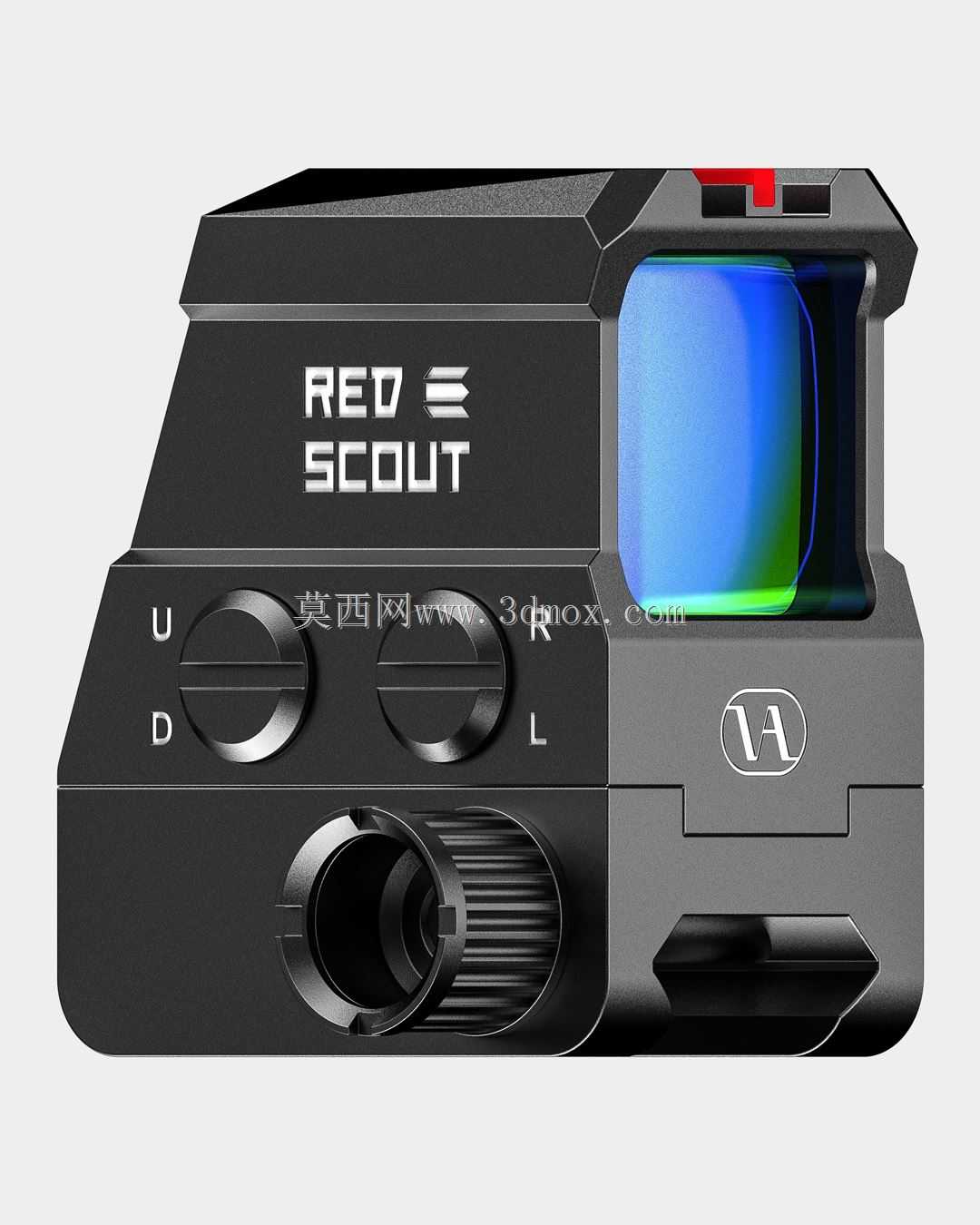

　　这款红点瞄准装置的结构设计，核心围绕轻武器战术附件的快速瞄准需求展开，整体采用低轮廓紧凑型布局，在保证光学通光口径满足作战使用要求的前提下，尽可能压缩整机高度与纵向长度，避免遮挡机械瞄具的瞄准基线，适配顶部带皮卡汀尼导轨的各类轻武器安装使用。装置顶部集成了可折叠的备用铁瞄结构，在红点光学系统因电量耗尽、意外损坏失效时，可快速抬起机械瞄具完成应急瞄准，无需额外拆装附件，大幅提升了极端使用场景下的可靠性。

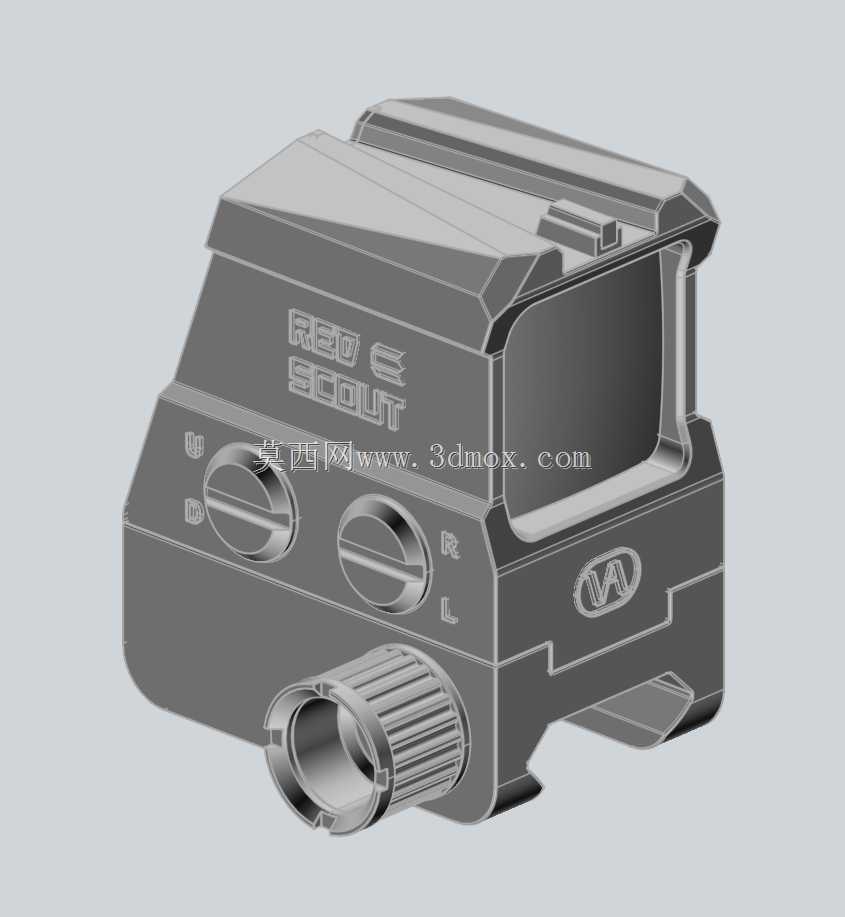

　　从功能分区来看，装置左侧设置了上下两个调节旋钮，分别对应弹着点的高低与风偏修正，旋钮采用大直径滚花设计，即使佩戴战术手套也能完成盲操作调节，每一档调节都带有清晰的档位顿挫感，避免射击震动导致的参数偏移；旋钮旁标注的U、D、L标识清晰对应调节方向，无需额外查阅说明书即可完成校准操作。装置前部设置了亮度调节旋钮，可根据环境光照强度调整分划红点的亮度，避免强光下分划看不清、弱光下分划过亮炫目影响瞄准的问题，旋钮同样采用滚花防滑结构，操作阻尼适中。

　　光学窗口采用高透耐磨的光学镜片，表面镀有多层增透膜，可减少环境反光，保证大视场范围内的通光清晰度，分划红点采用准直光学原理，无论眼球处于视场内的哪个位置，红点都能对应弹着点位置，实现双眼睁开快速瞄准，相比传统机械瞄具大幅缩短瞄准反应时间，适合近距离快速交战场景使用。

　　安装接口部分，装置底部采用标准皮卡汀尼导轨卡槽结构，锁紧结构集成在装置本体底部，无需额外安装转接座，可直接卡装在标准导轨上，锁紧后无旷量，能承受大口径武器射击时的连续后坐冲击，不会出现移位、松动问题。整机外壳采用高强度航空铝合金加工成型，表面做硬质阳极氧化处理，耐磨抗腐蚀，可适应雨天、沙尘、高低温等复杂野外环境使用，所有调节旋钮的缝隙处都做了密封处理，具备基础的防水防尘能力，满足日常作训与实战使用的环境适应性要求。

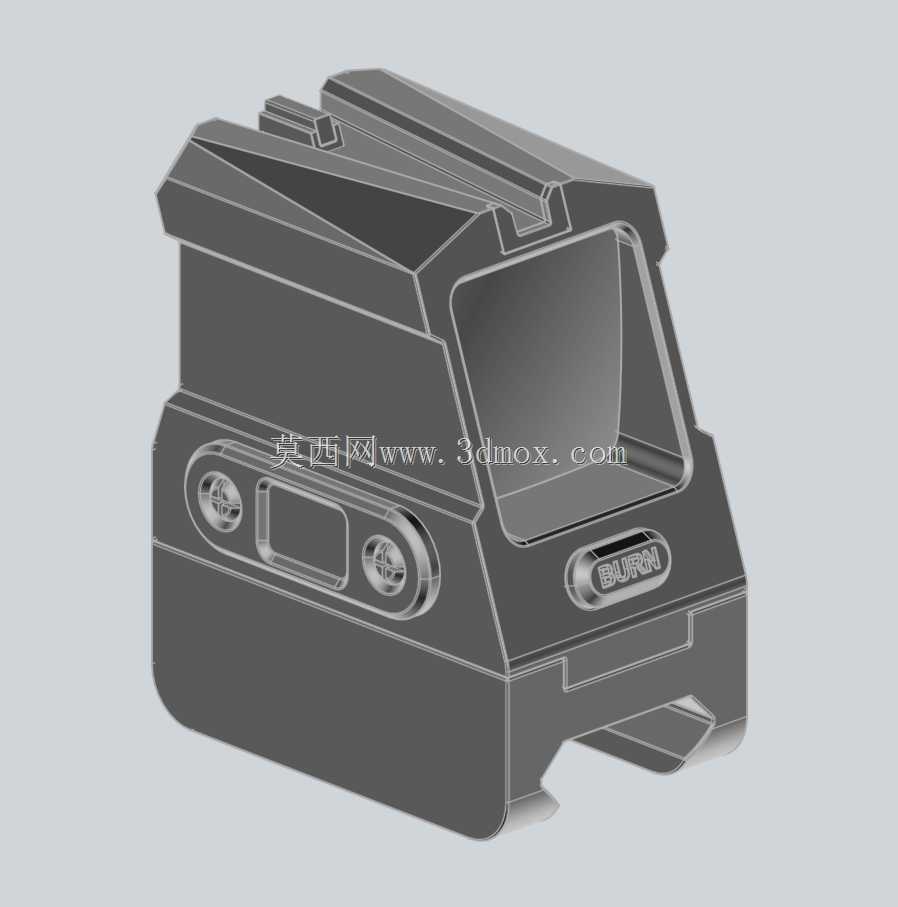

　　设计过程中严格控制各部件的装配公差，光学镜片的安装座采用一体式加工结构，保证光轴与安装基准面的平行度误差控制在极小范围内，避免出现分划偏移、视差过大的问题；内部电路部分做了抗震处理，电池仓设置在装置侧面，更换电池时无需拆卸瞄准装置，不会破坏已经校准好的瞄准参数，电池采用常见的纽扣电池供电，续航时长可满足长期作训使用需求。
