车间壁挂式喷漆罐收纳置物架结构

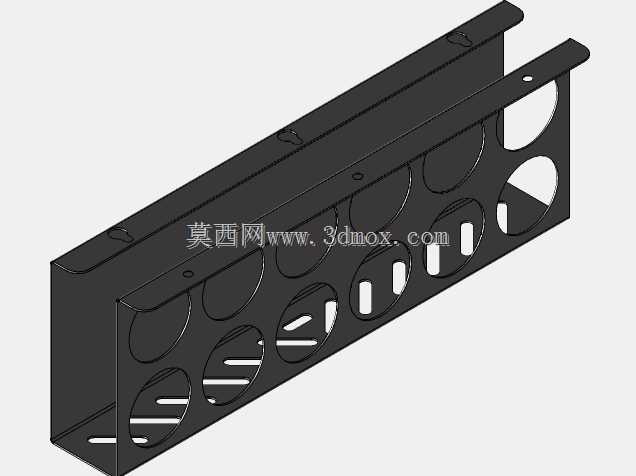

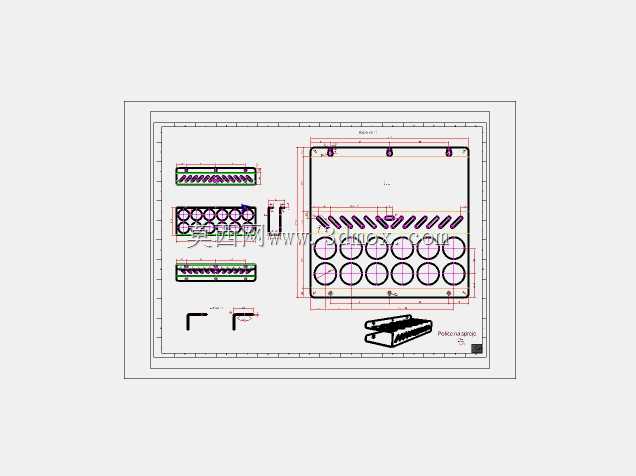

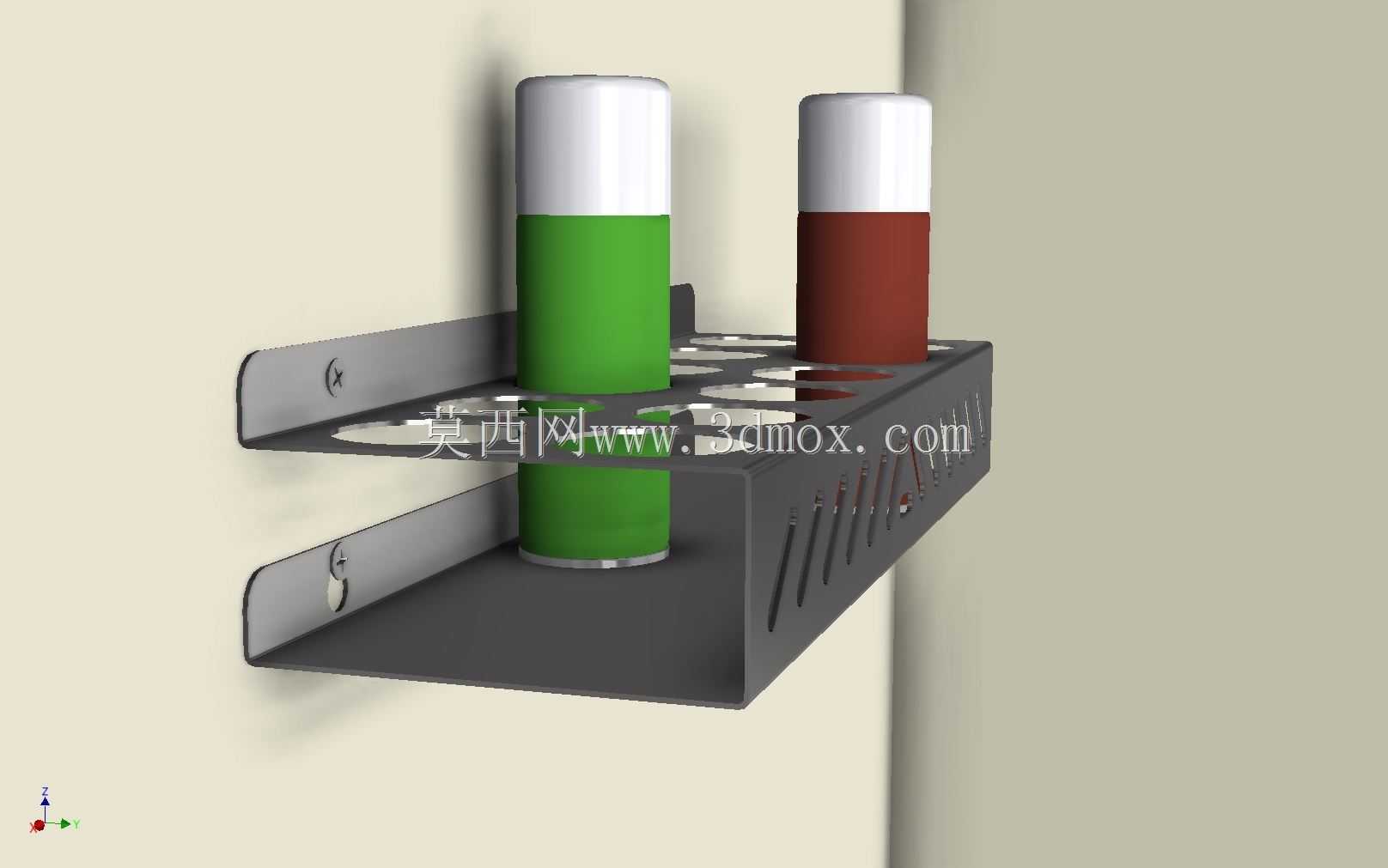

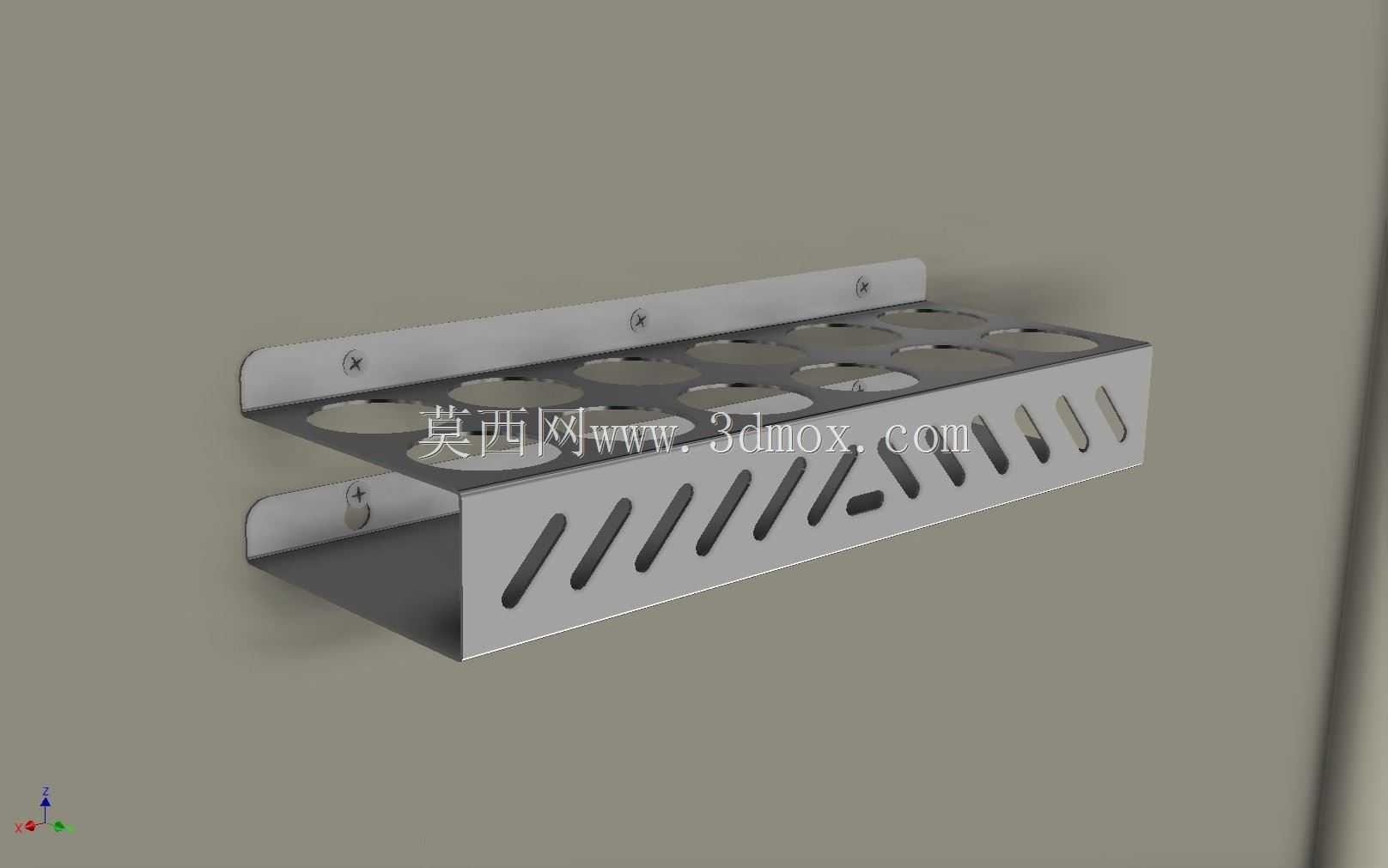

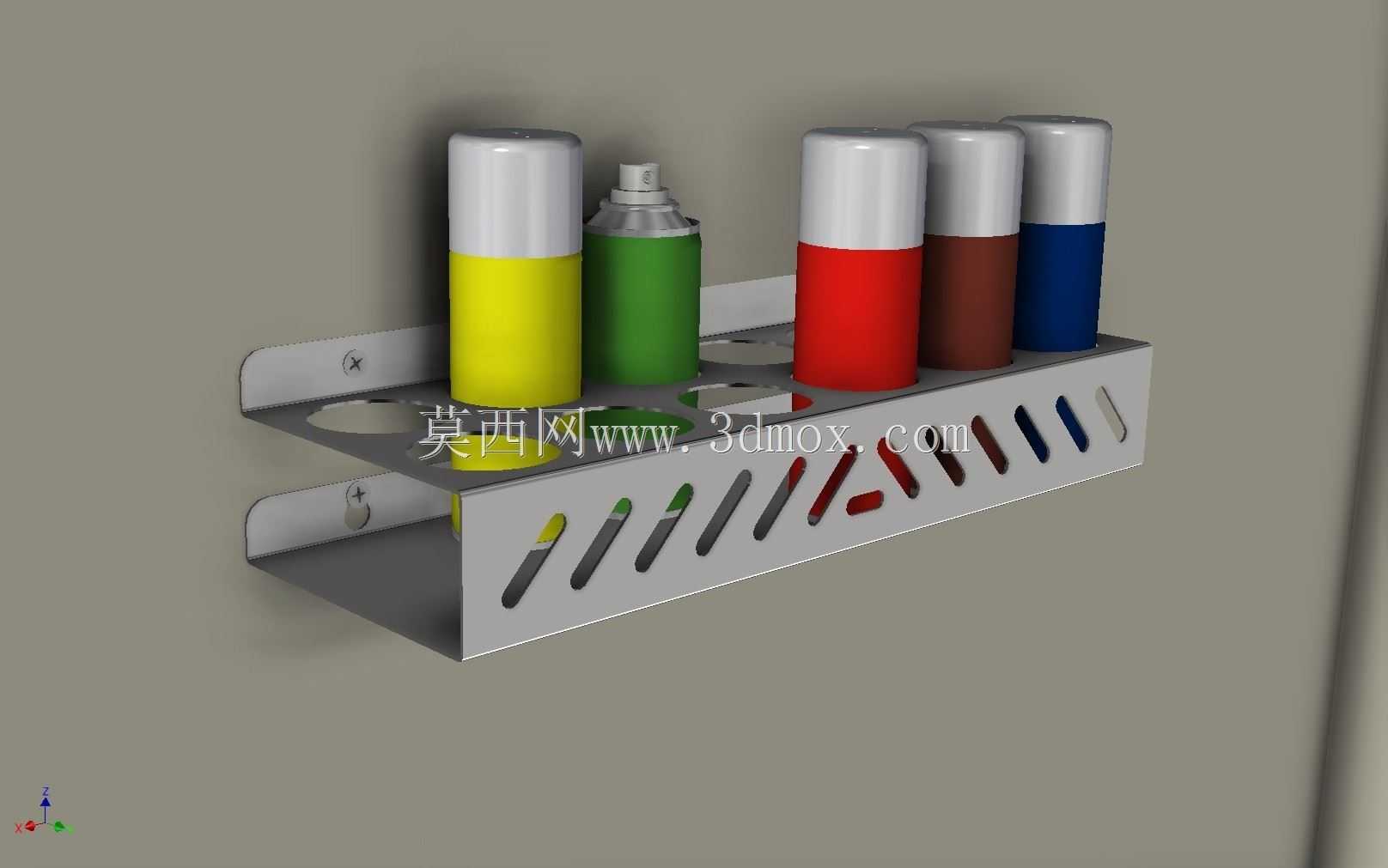

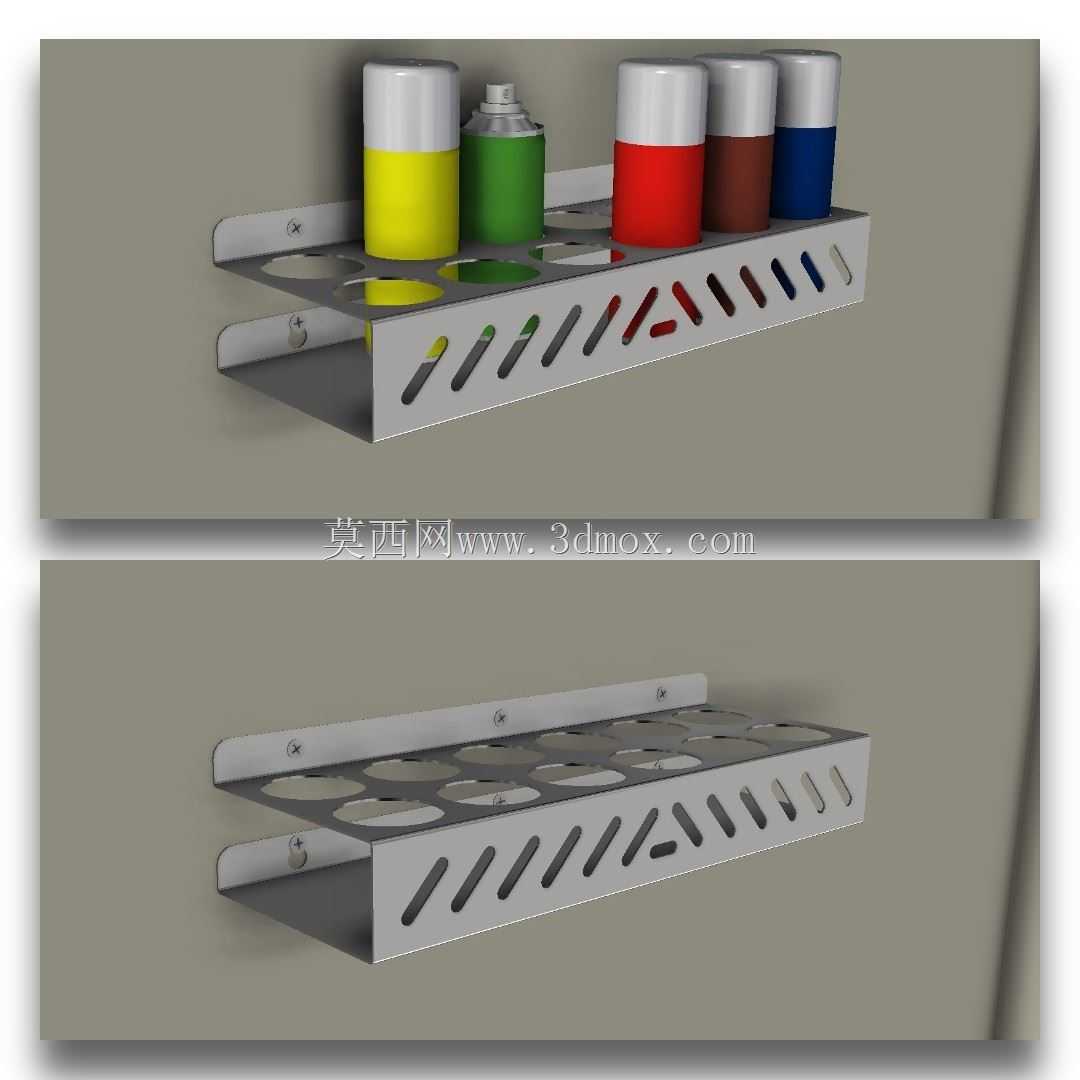

　　这款壁挂式置物架主要面向车间喷涂作业场景设计，核心用途是规整存放自喷漆、润滑喷剂等常用罐装耗材，解决作业现场喷剂罐随意堆放、易滚落遗失、取用不便的实际问题，既可以作为大型车间工具柜、工位架的配套附属配件安装使用，也可独立固定在墙面作为独立收纳单元。从结构设计来看，整体采用双层弯折钣金结构，上层开设对应喷剂罐直径的圆形定位孔，每个孔位可竖直容纳一罐标准直径的气雾罐，孔位边缘做了小尺寸翻边处理，避免取放罐体时刮伤罐身漆面，也能提升孔位处的结构刚度，防止长期使用后孔位变形；下层为整面承托板，板身开设多组长条形斜向散热槽，一方面可以减轻整体结构重量，减少钣金材料用量，另一方面当车间存在少量喷淋、积尘时，槽位可快速漏下积水与碎屑，

　　避免架面积存杂物，同时斜向槽型也能提升钣金件的抗弯折性能，降低板材厚度需求的同时保证承重能力。安装边界方面，架体两端预留对应规格的沉头安装孔，可适配膨胀螺丝或自攻螺丝直接固定在水泥墙面、木质工位背板或是金属型材框架上，安装时需保证架体水平，避免罐体倾斜滑落，架体伸出墙面的距离控制在刚好容纳罐体直径的范围，不会过多占用车间通行空间，也不会因为伸出过长导致架体受力后出现下弯变形。设计过程中优先考虑了作业现场的实际使用习惯，孔位间距预留了足够的手指操作空间，取放罐体时不会出现相邻罐身卡滞的情况，架体边缘全部做了钝角打磨处理，避免作业人员取放工具时被锐边划伤。结构受力上，双层板之间通过侧边弯折边形成一体式连接，无需额外焊接或紧固件拼接，

　　整体结构强度可满足满装状态下所有罐体的承重需求，长期使用不会出现焊缝开裂、连接件松动的问题，适配车间多粉尘、多磕碰的复杂使用环境，也可根据实际工位的喷剂存放需求，灵活选择单组安装或是多组并排拼接安装，适配不同长度的墙面安装空间。
