发动机活塞缸套组件三维结构设计

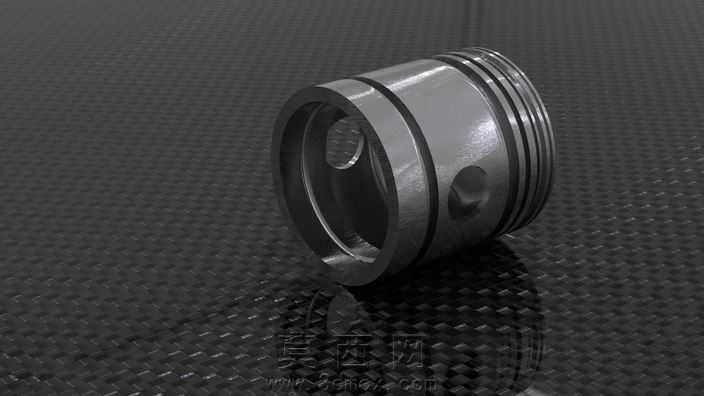

本作品为内燃机核心配套部件的三维建模成果，建模过程依托参数化三维设计逻辑完成，首先针对活塞缸套的实际工作工况展开结构拆解，将整体构件划分为外壁环槽区、中部承力区、下部导向区三个核心功能段，逐一完成各段的尺寸参数定义与轮廓草绘。建模阶段优先保证结构精度，针对外壁用于安装活塞环的多道环槽，严格按照实际装配公差要求设置槽宽、槽深与槽间间距，每道环槽的退刀结构、边角倒角都做了精细化还原，避免后续装配环节出现干涉问题；中部承力区做了等强度结构优化，在保证缸套整体承压能力的前提下，对非受力区域的壁厚做了合理收减，兼顾结构强度与轻量化设计需求；下部导向区设置了均匀分布的定位缺口，用于装配过程中的周向定位，缺口的边角做了圆弧过渡处理，减少应力集中风险。材质与渲染环节，针对缸套的铸铁基体材质做了材质参数调试，还原了金属构件经精加工后的哑光金属质感，表面设置了细微的机加工纹理效果，环槽区域做了轻微的色差区分，突出不同功能区域的结构边界；渲染阶段采用三点布光方案，主光源从侧上方投射，清晰勾勒出构件的外轮廓与环槽的层级结构，辅光源补光弱化暗部死黑区域，底部添加弱反射地面，烘托金属构件的厚重质感，最终渲染效果能够清晰展示各部分结构细节。设计过程中充分考虑了构件的实际装配需求，所有配合面的尺寸都预留了合理的公差余量，定位结构的位置精度严格对齐内燃机装配的基准要求，整体模型结构完整无破面，可直接用于后续的装配仿真、运动模拟以及工程图导出工作，能够为内燃机相关的教学演示、结构优化设计提供直观的三维数字模型支撑。
