三菱Lancer2001前制动转向节结构设计

　　这套转向节结构适配4x100孔距的轮毂安装规格，核心承担前桥转向承载、制动系统集成安装的双重功能，是乘用车前悬架系统里连接悬架摆臂、转向拉杆、制动总成与轮毂的核心受力部件。从实际装车场景来看，该部件直接决定前轮的转向回正特性、制动受力传递路径以及轮端跳动的几何轨迹，设计阶段需要同时兼顾多安装点的位置精度与结构强度冗余。

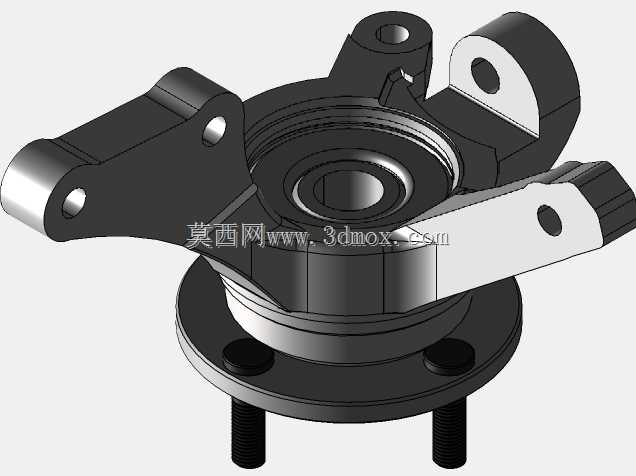

　　设计过程中首先锁定了轮端安装边界，轮毂轴承的安装座采用阶梯轴孔结构，配合过盈配合的公差带设计，保证轮毂单元压装后无径向窜动，四个轮毂螺栓的安装孔位严格对齐4x100的PCD参数，螺栓孔周边做了局部加厚的凸台结构，避免轮端螺栓受交变载荷时出现应力开裂。转向臂的三个连接点位分别对应转向拉杆球头、下摆臂球头以及减震器支座的安装接口，每个安装点的衬套压装孔都做了同轴度公差约束，保证装车后转向动作无卡滞，受力传递均匀。

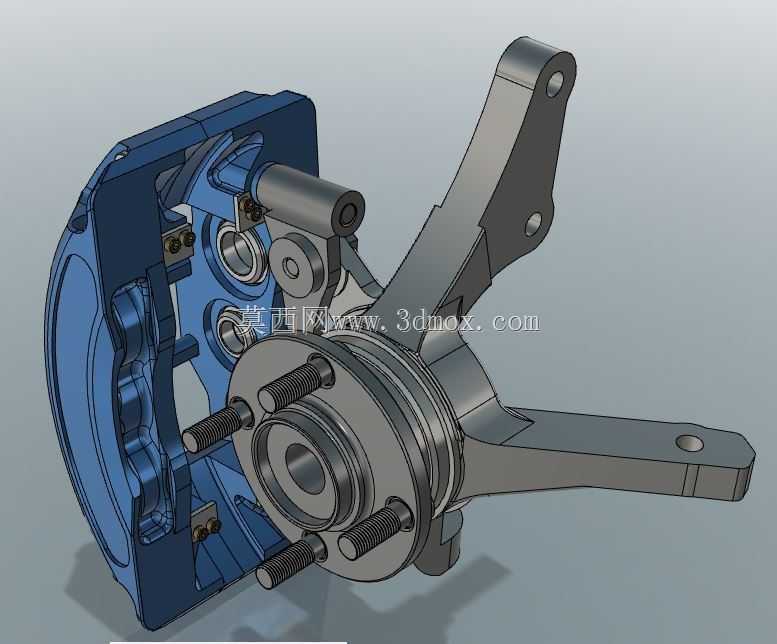

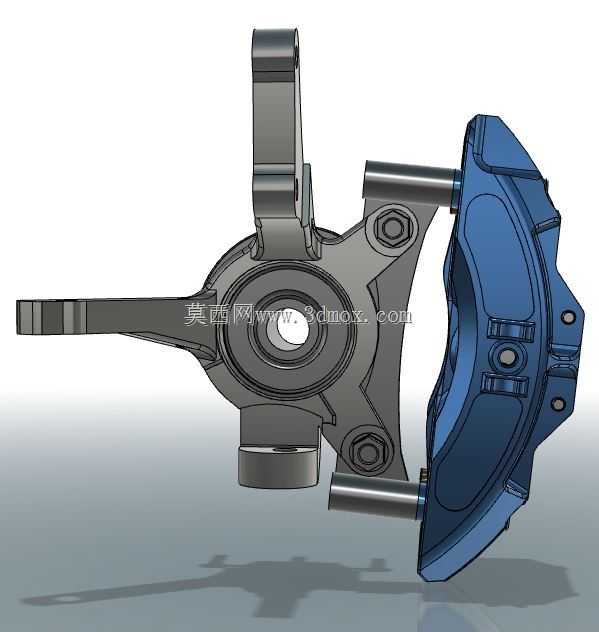

　　集成的制动卡钳安装位直接与转向节本体铸造成型，卡钳安装面的平面度控制在0.05mm以内，两个卡钳固定螺栓的孔位间距严格匹配对应浮动卡钳的安装尺寸，制动盘的安装止口与轮毂轴承座同轴，保证制动盘旋转时的端面跳动量控制在合理区间，避免制动过程中出现抖动问题。

　　结构外形上充分考虑了转向过程的运动间隙，转向节本体在轮端最大转角位置与周边的悬架部件、制动管路、轮辋内侧都预留了足够的安全间隙，避免极限转向工况下出现部件干涉。受力薄弱区域比如转向臂与本体的连接过渡处采用大圆角过渡设计，消除应力集中点，材质选用适配底盘部件的高强度铸钢材料，在保证结构强度的前提下尽可能做了轻量化的挖槽设计，降低簧下质量，提升悬架的响应特性。

　　从实际应用角度，这套结构可直接用于同平台车型的前桥改装升级、底盘维修替换的结构参考，建模过程中所有安装点位的尺寸都参考了实车的测绘数据，各配合面的公差设定都符合乘用车底盘部件的通用设计规范，能够直接用于后续的工程化验证、改装件开发的结构参考，也可作为汽车底盘设计教学中转向节集成设计的典型案例，帮助从业者理解底盘部件多系统集成的设计逻辑，掌握安装边界校核、受力路径优化、运动间隙检查的实际设计方法。
