立式摇臂钻床整机结构三维设计

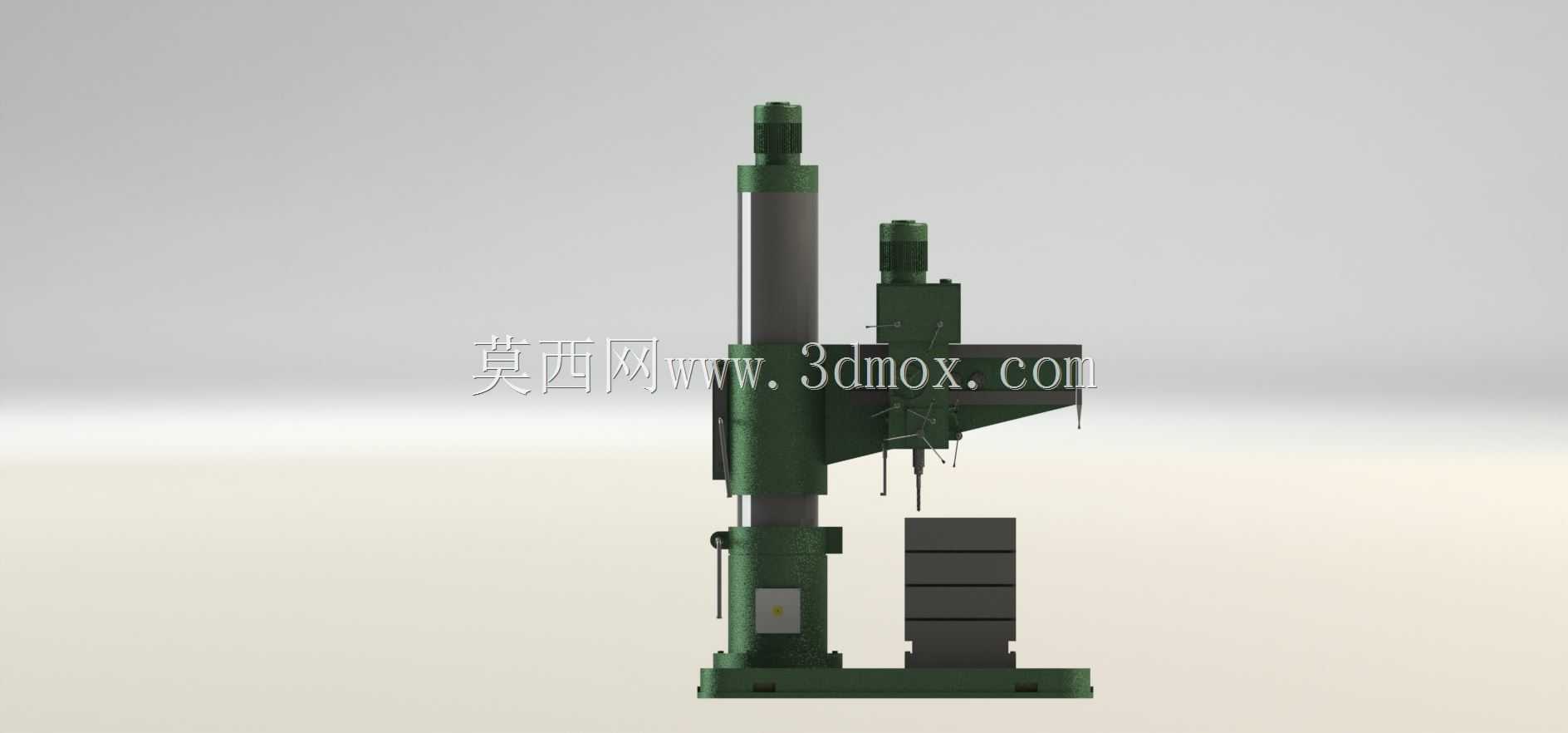

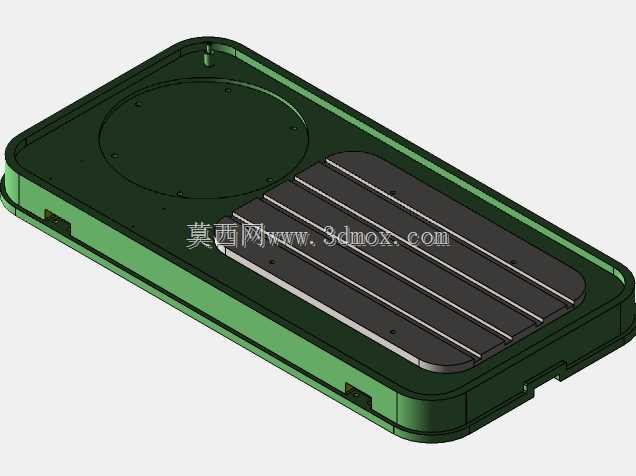

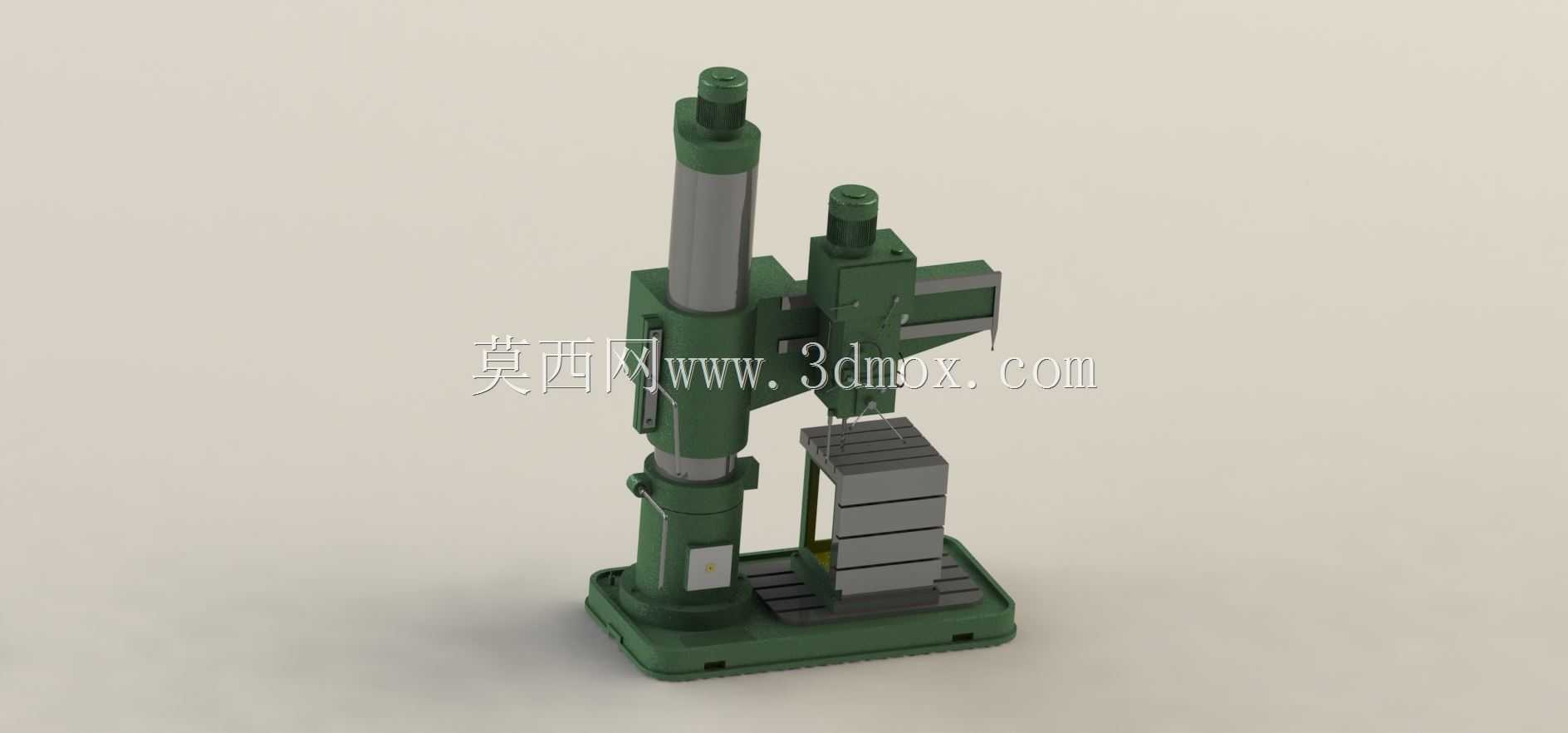

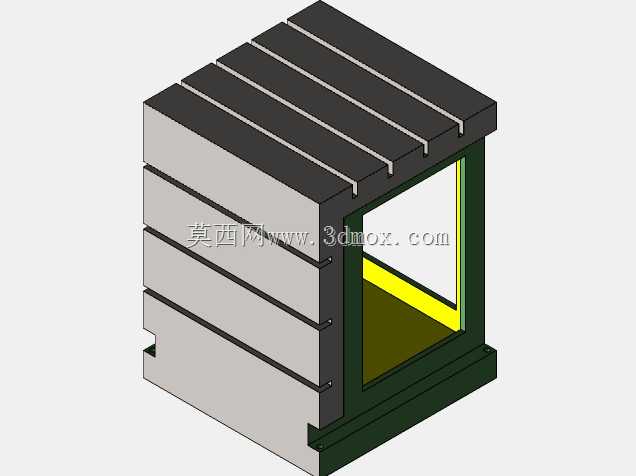

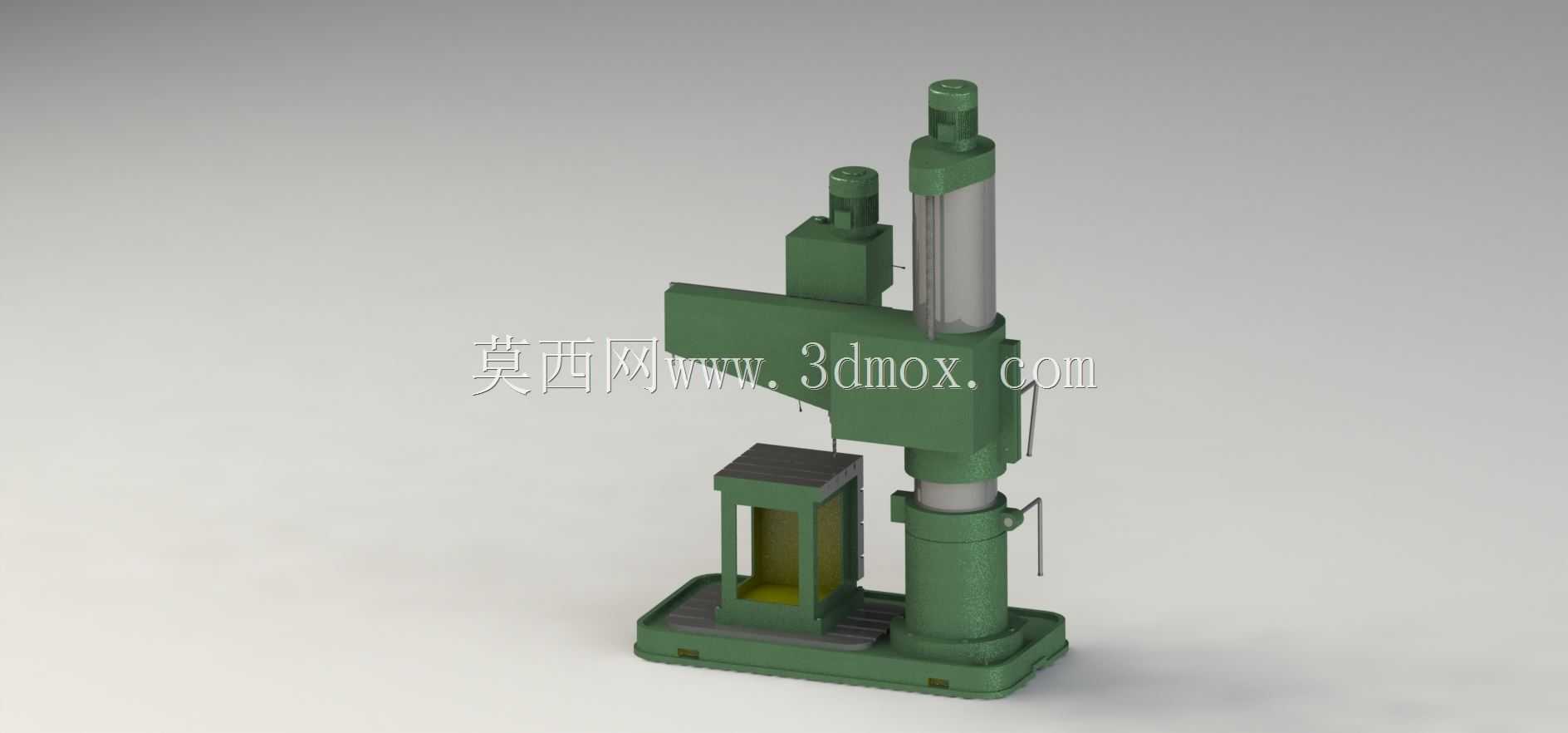

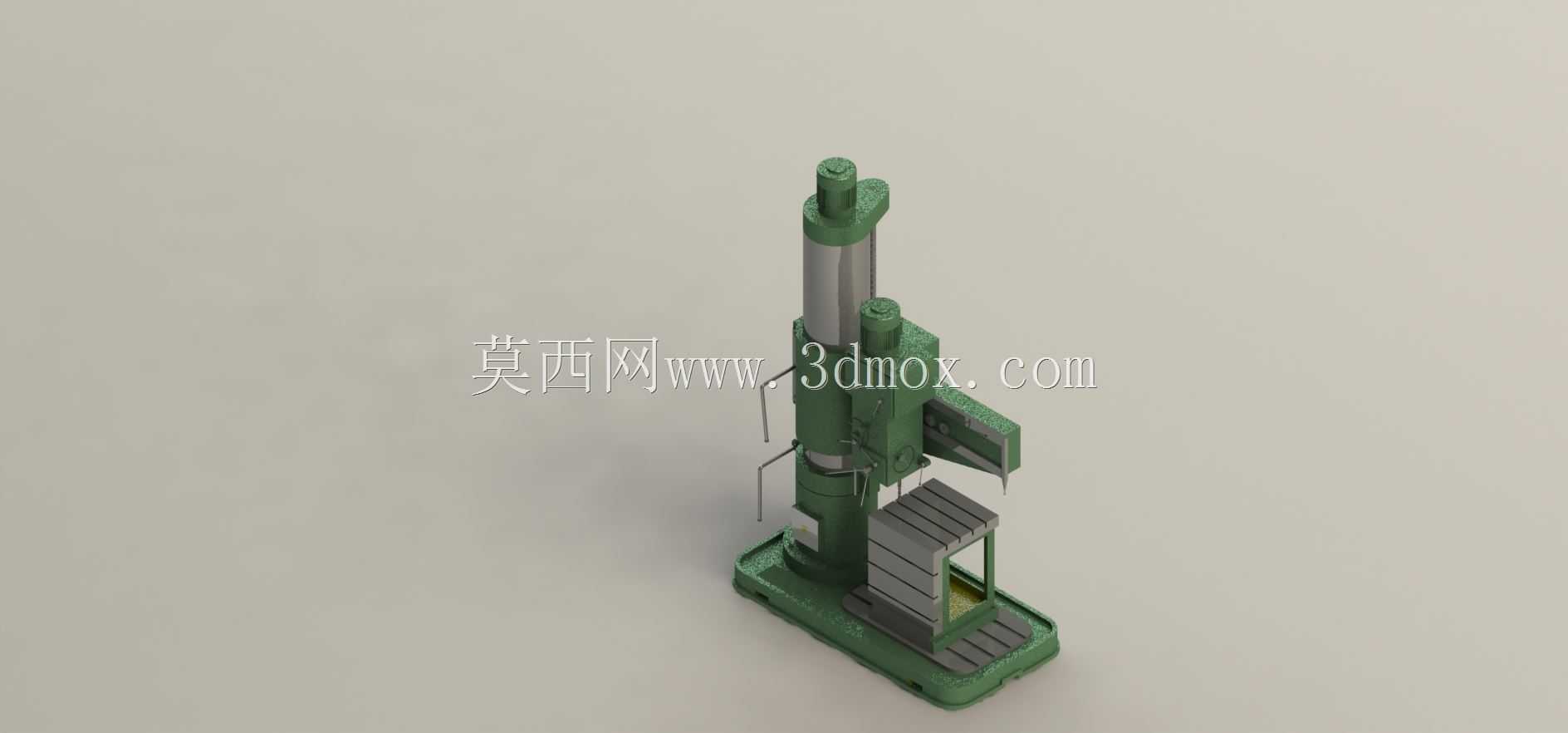

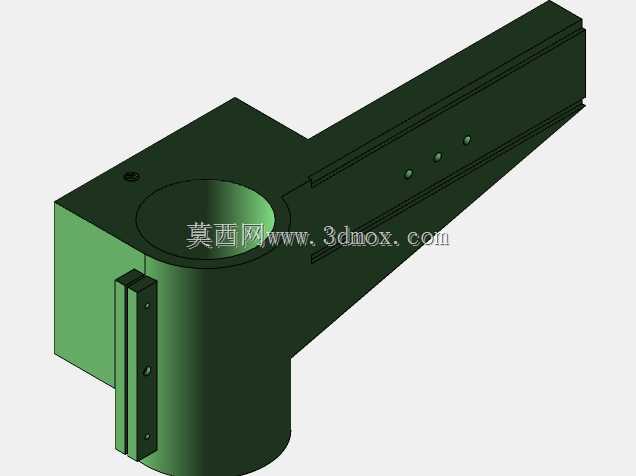

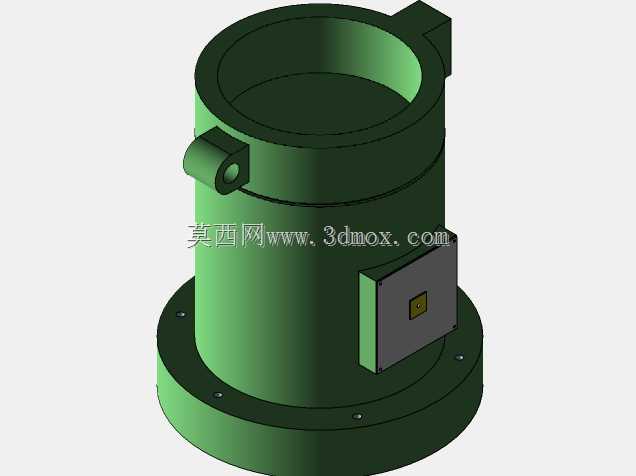

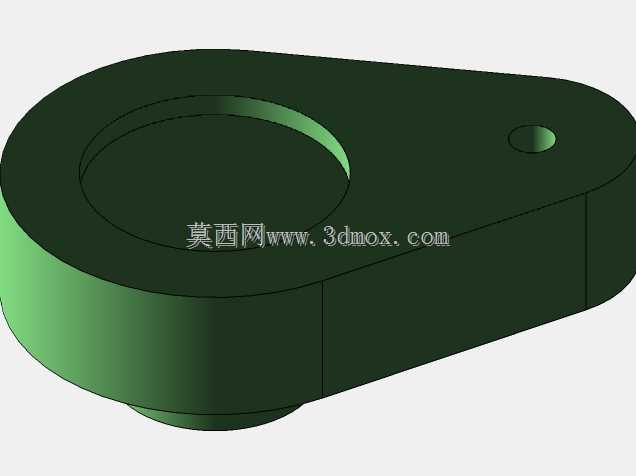

　　在机械加工车间的孔加工工序段，摇臂钻床是覆盖中小批量零件钻、扩、铰、攻丝作业的核心设备，相较于台式钻床，其摇臂可绕立柱回转、沿立柱垂直升降，主轴箱能沿摇臂导轨横向移动，无需频繁挪动重型工件即可调整加工点位，大幅降低重型箱体、机架类零件的装夹对位耗时。这套模型完整还原了设备的核心运动结构：底部采用带T型槽的矩形工作台，槽距匹配通用压板、螺栓的装夹尺寸，可直接承接机用平口钳、回转工作台等工装的安装，工作台面的平面度、T型槽的平行度公差均按普通级钻床的精度要求做了结构预留，避免建模阶段出现工装干涉问题。立柱部分采用双层结构设计，内立柱固定于底座承担整机载荷，外立柱可绕内立柱做360度回转，摇臂与外立柱之间通过夹紧机构实现锁止，

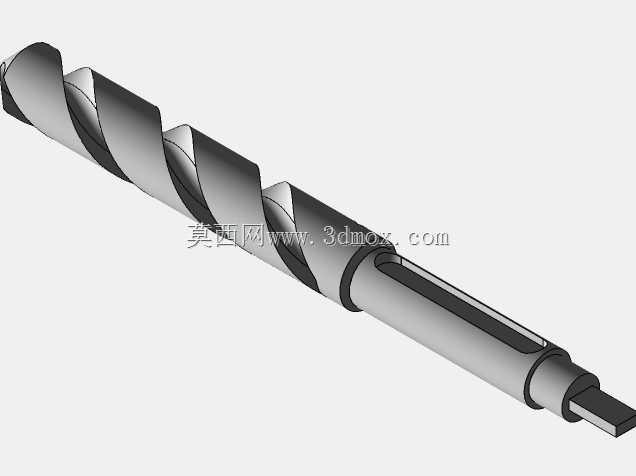

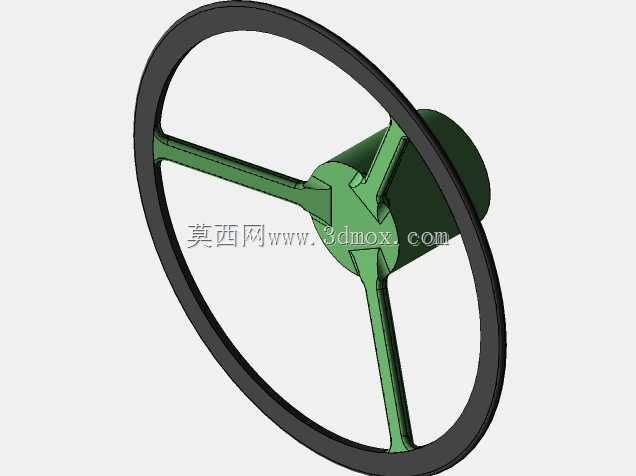

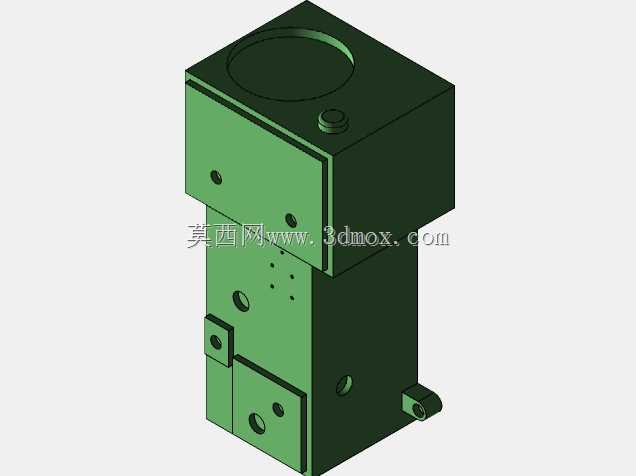

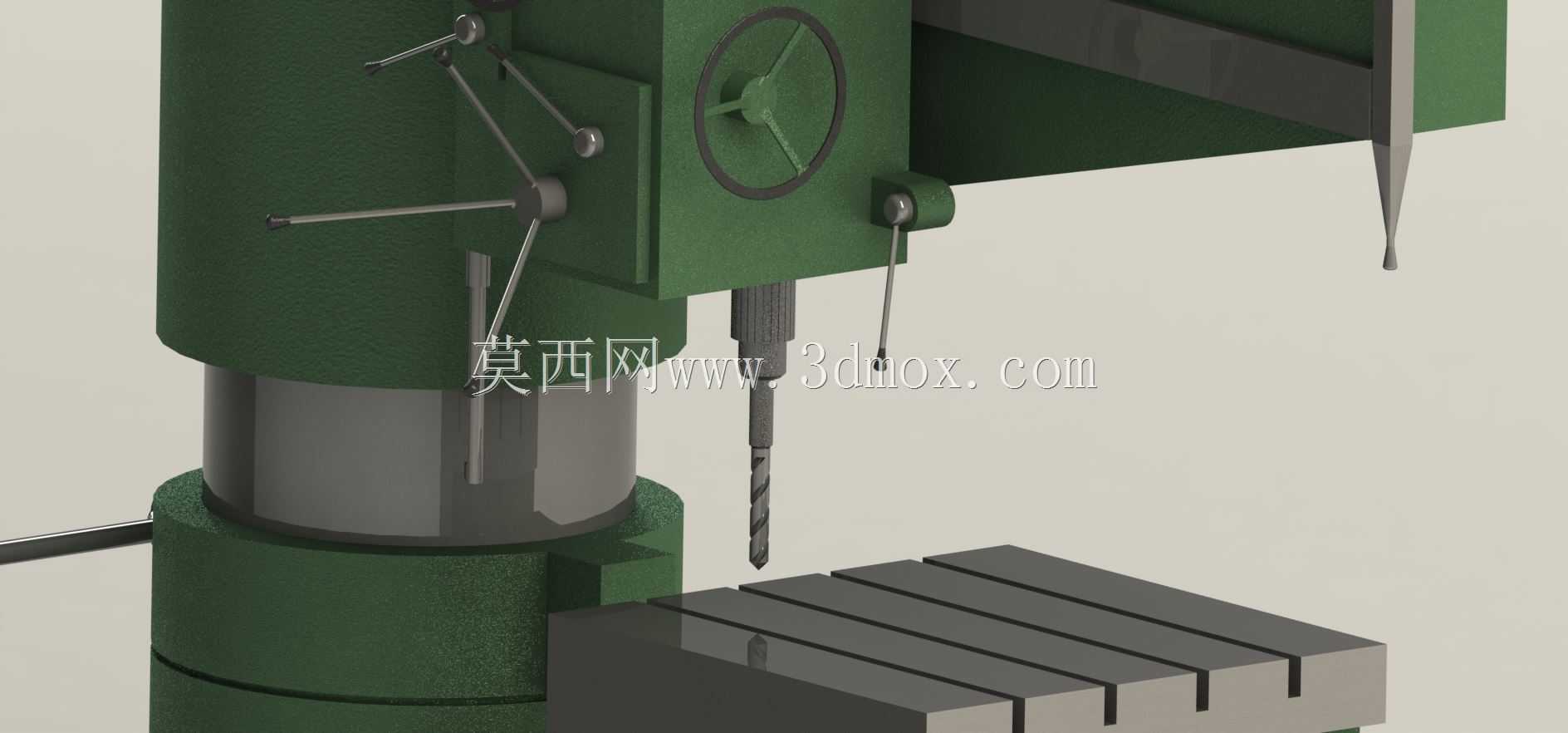

　　建模时特意还原了夹紧手柄的操作空间，确保实际操作时手柄转动不会与周边结构产生磕碰。主轴箱部分集成了主轴进给、转速切换的操作机构，侧面的三手柄操纵结构分别对应主轴升降、进给量调节、转速档位切换，每个手柄的转动行程、握持长度都按人机操作尺寸做了还原，避免出现操作时手部与箱体剐蹭的问题；主轴的行程范围覆盖常规钻孔作业的进给深度，钻夹头的连接尺寸匹配通用莫氏锥柄，可直接适配标准钻头、铰刀等切削刀具。设计过程中优先考虑了设备的安装边界，整机底座的地脚螺栓孔位置、设备外围的操作预留空间均按车间常规布局做了校核，摇臂回转到最大极限位置时，不会超出底座的支撑范围，避免设备重心偏移引发的稳定性问题；各运动部件的行程限位结构也做了完整还原，

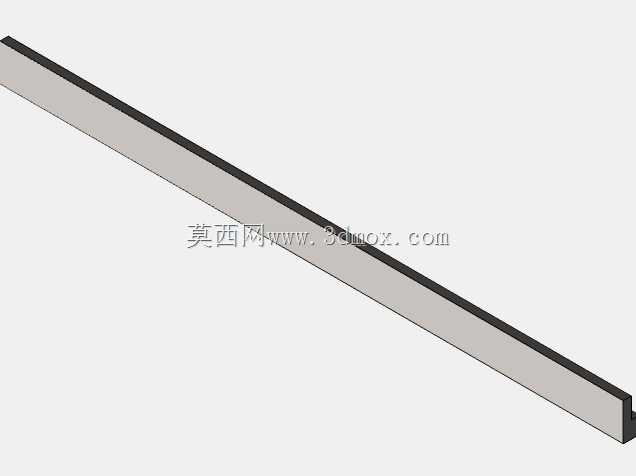

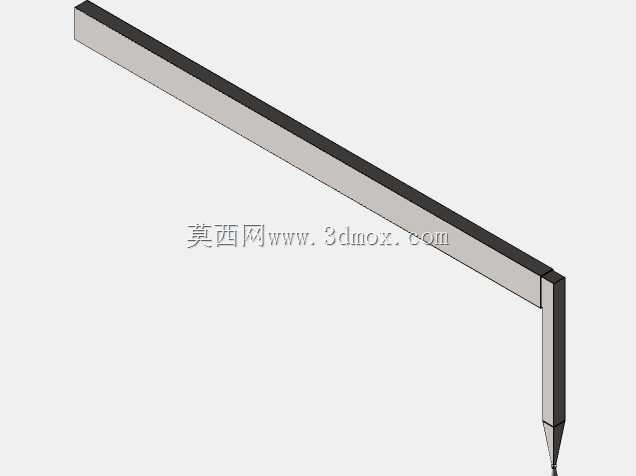

　　比如摇臂升降的上下限位块、主轴箱沿摇臂移动的两端挡块，都对应实际设备的安全防护结构。从建模逻辑来看，各部件的装配关系完全按照实际设备的装配顺序搭建，立柱与底座的连接、摇臂与外立柱的配合、主轴箱与摇臂导轨的贴合面都保留了合理的装配间隙，既可以用于设备结构的教学演示，也能作为车间布局规划、工装适配设计的参考模型，帮助设计人员提前预判设备安装、工件装夹过程中可能出现的干涉问题，减少现场调试的反复修改成本。
