肥皂厂混合器用120mm规格机械密封结构

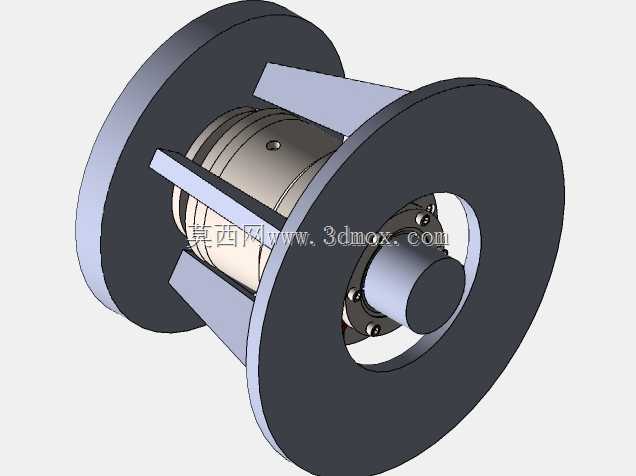

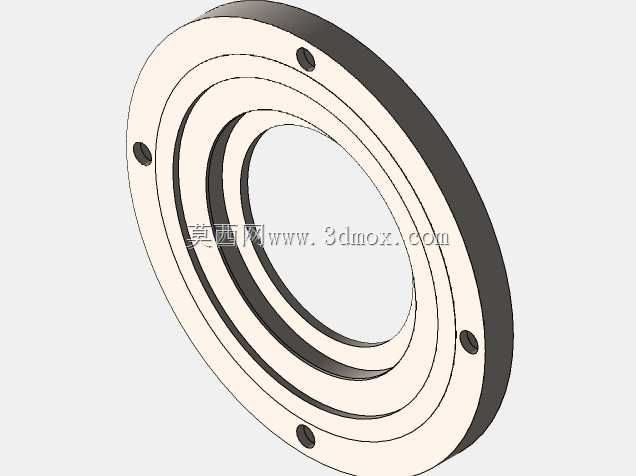

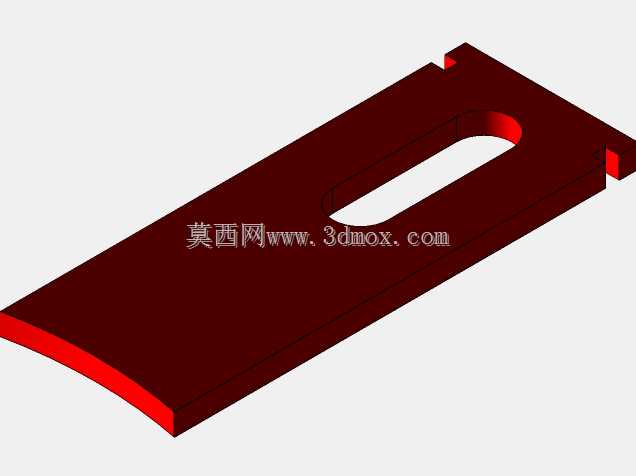

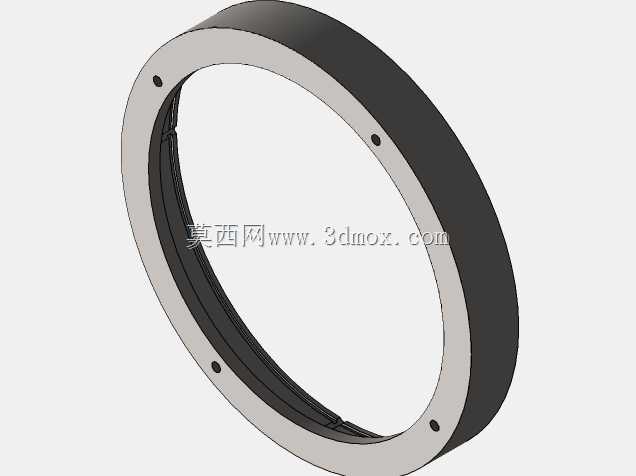

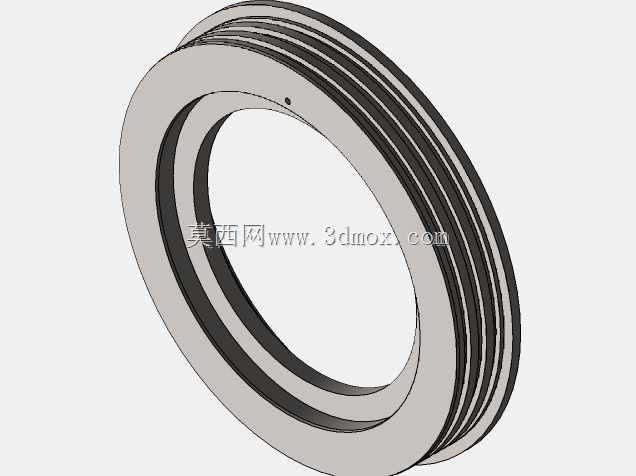

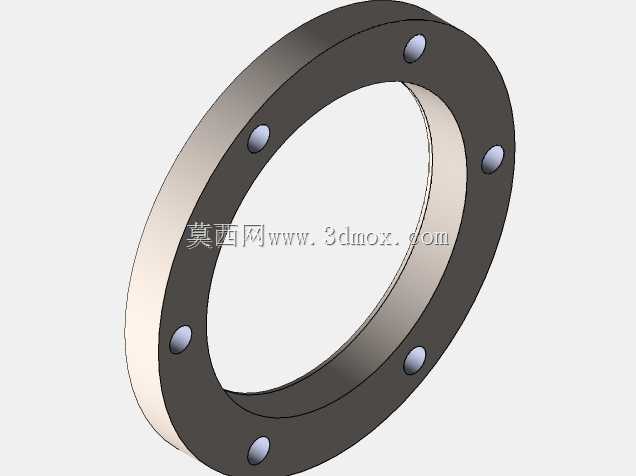

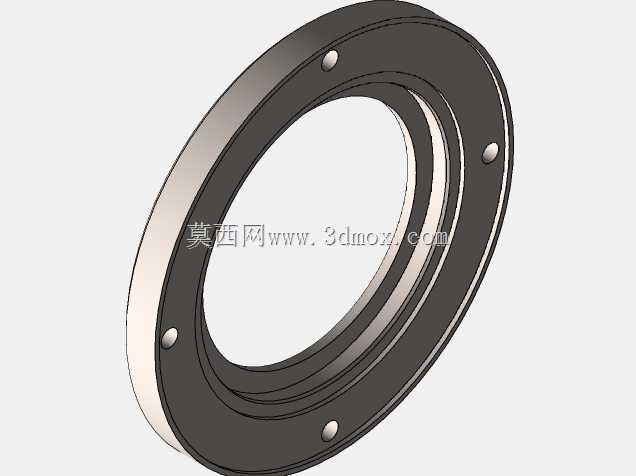

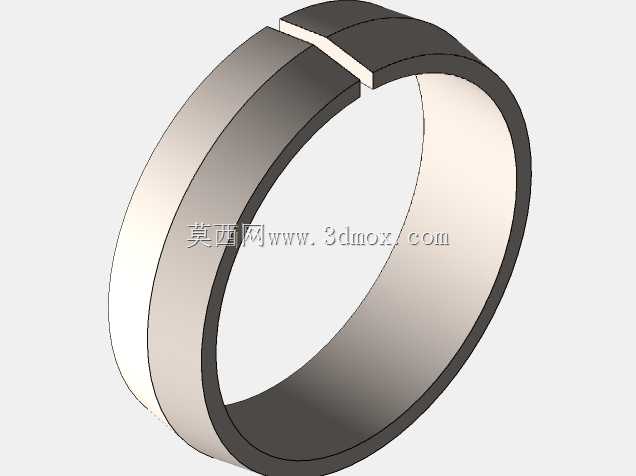

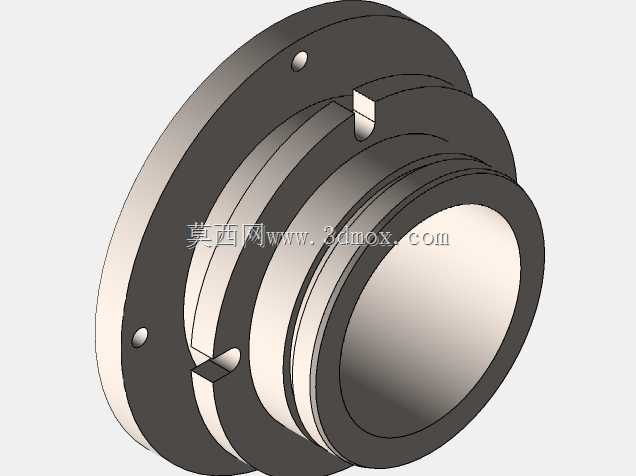

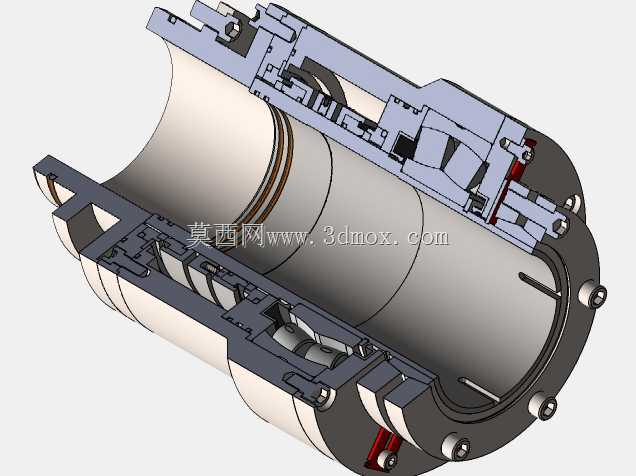

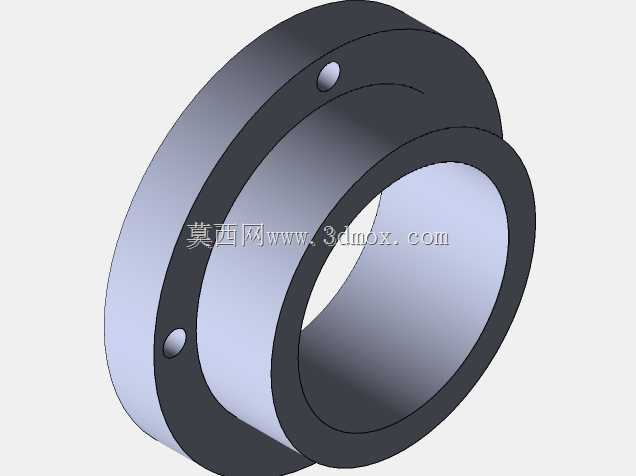

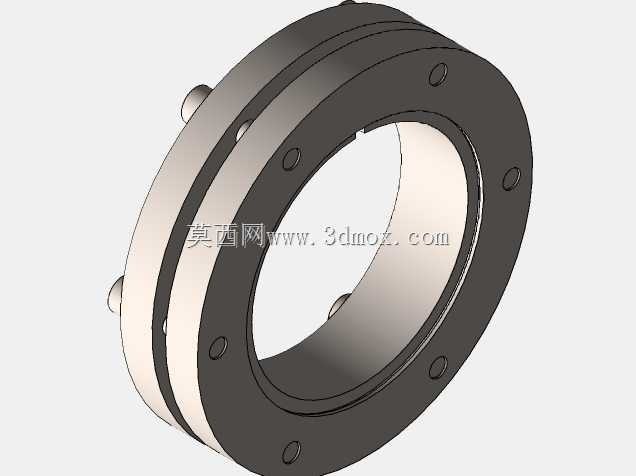

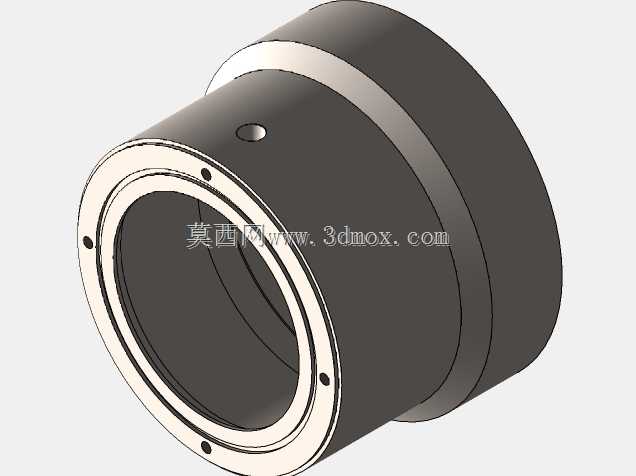

　　该密封结构专为日化生产场景下的甘油混合器转轴设计，适配肥皂生产工段中持续带料搅拌的作业工况，这类混合器日常运行时转轴持续回转，腔体内充有混合状态的甘油、皂基等介质，既存在一定的工作压力，又伴随搅拌过程带来的小幅轴系窜动，普通填料密封在这类工况下易出现介质渗漏、轴套磨损快、维护频次高的问题，而该款集装式机械密封可在不拆解设备端盖的前提下完成整体更换，大幅压缩产线停机维护的时长。从结构设计来看，整套密封采用集成化的集装式布局，将动环组件、静环组件、补偿弹簧、辅助密封圈、传动销钉、定位卡扣等零件预先组装为整体模块，安装时无需现场调整弹簧压缩量，仅需将整体套入对应轴径后锁紧传动螺钉、拆除出厂定位挡片即可完成装配，

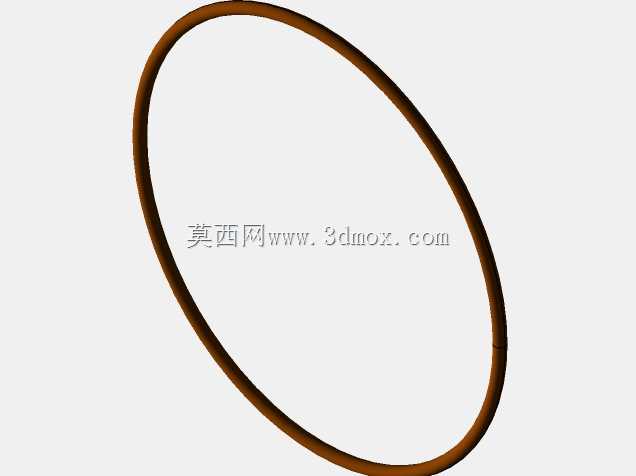

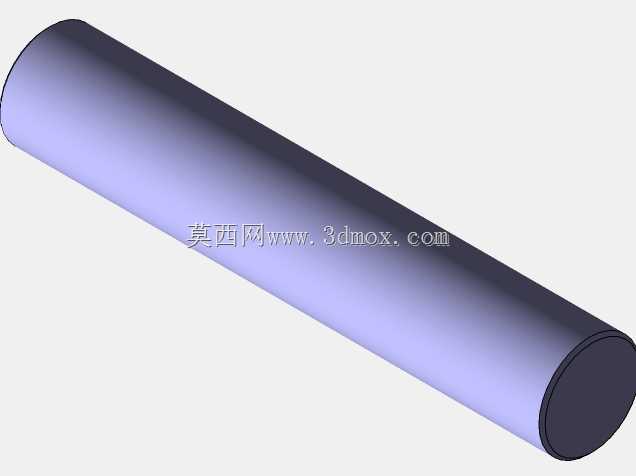

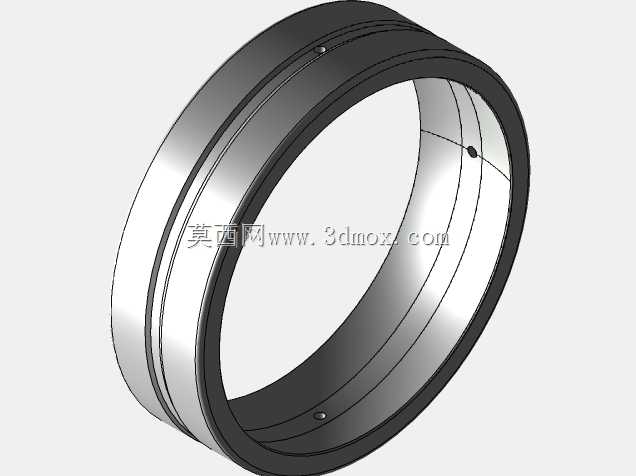

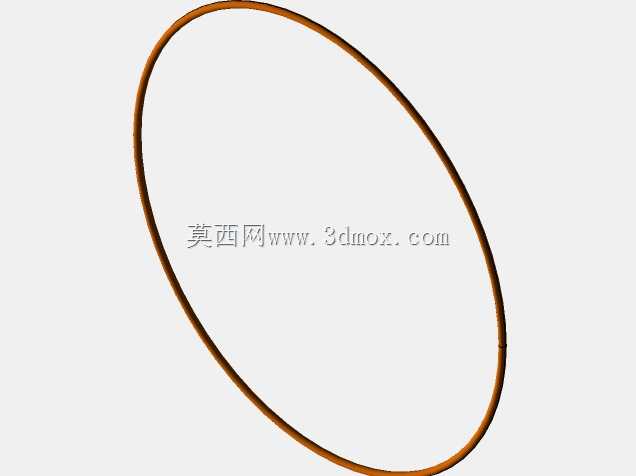

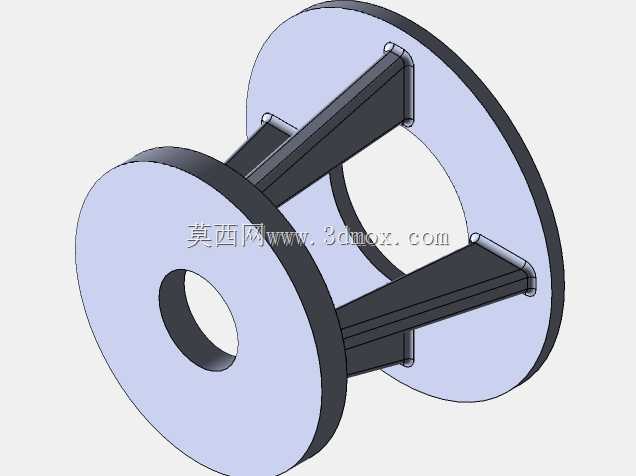

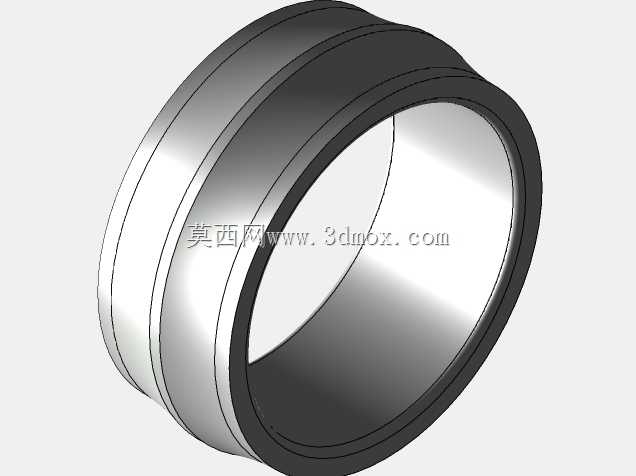

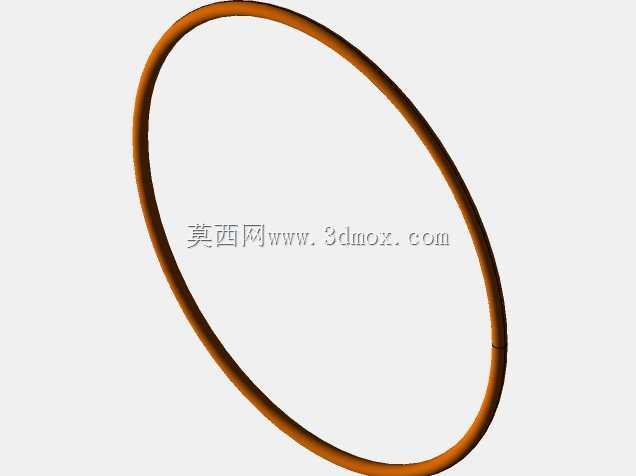

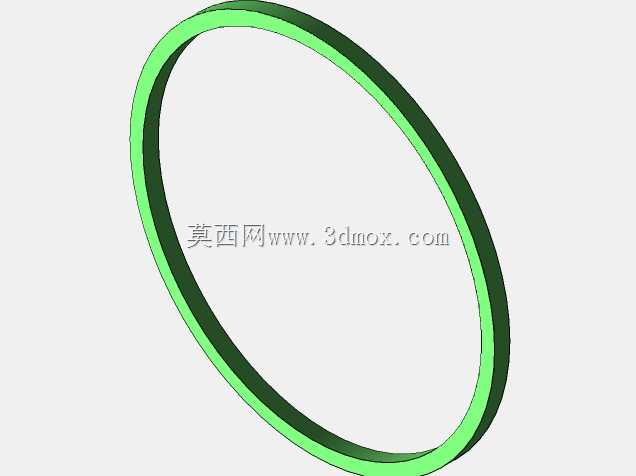

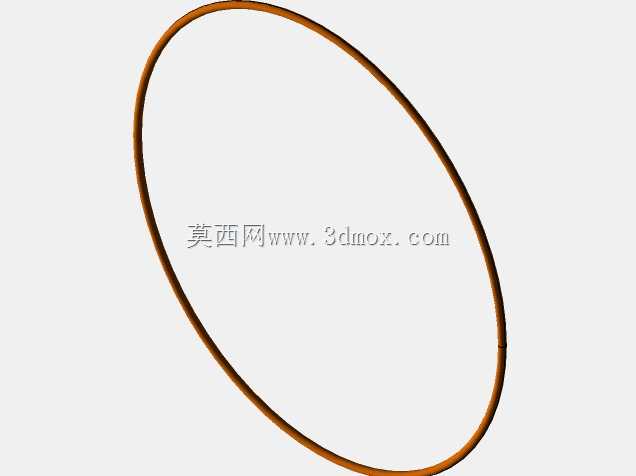

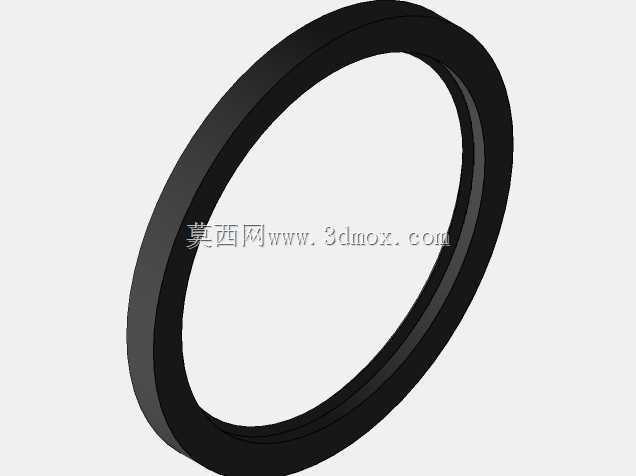

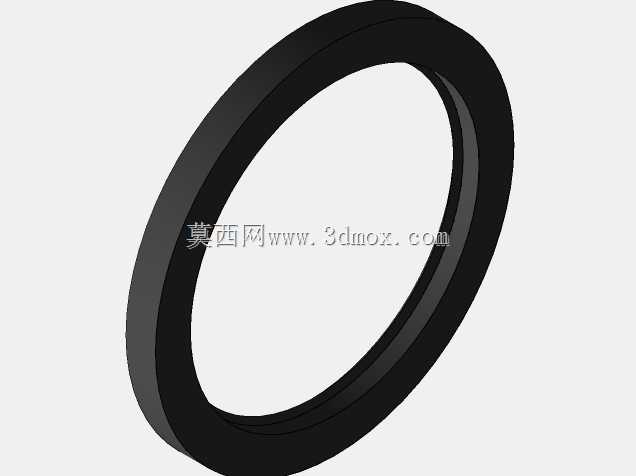

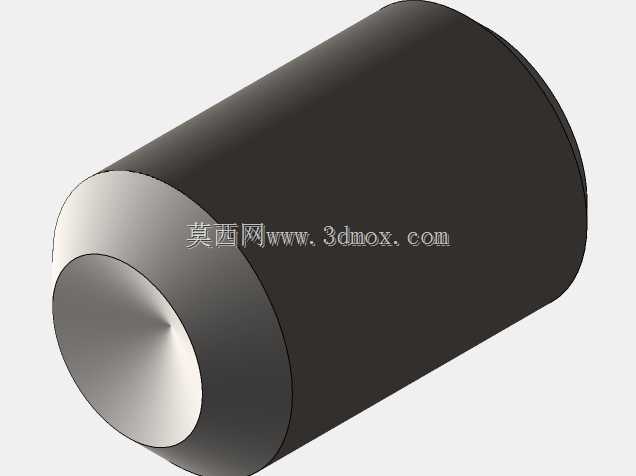

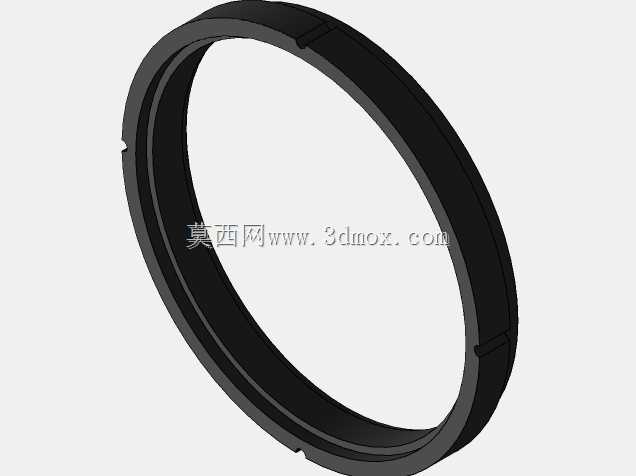

　　可有效避免现场安装时因压缩量调整不当导致的密封面偏磨、泄漏等问题。密封的动、静环摩擦副采用硬对软的配对材质，可适应皂基混合介质中少量固体颗粒的冲刷，避免摩擦面过早出现划伤失效；辅助密封圈选用耐日化介质腐蚀的弹性材质，可补偿轴系回转过程中的小幅径向跳动与轴向窜动，保证各静密封点的密封可靠性。整套密封的适配轴径为120mm，安装时需保证轴端的安装定位面粗糙度、轴的径向圆跳动公差符合装配要求，密封腔体需预留足够的轴向安装空间，同时外接对应的冲洗冷却通路，运行时可带走摩擦副产生的热量，避免介质在密封面附近干结结晶影响密封效果。结构上的传动销采用对称多销布局，可传递搅拌轴运转时的扭矩，避免动环与轴之间出现相对滑动；

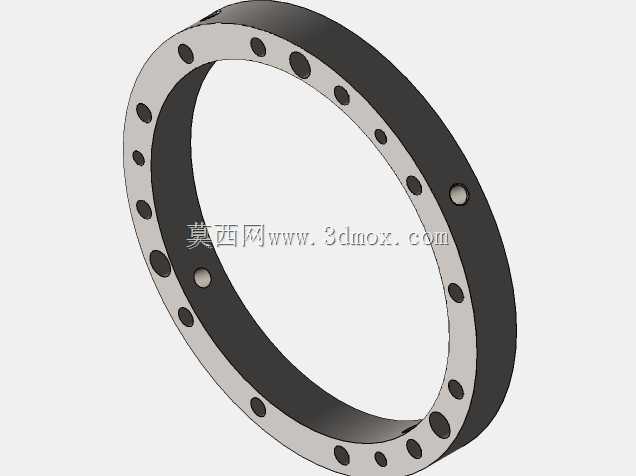

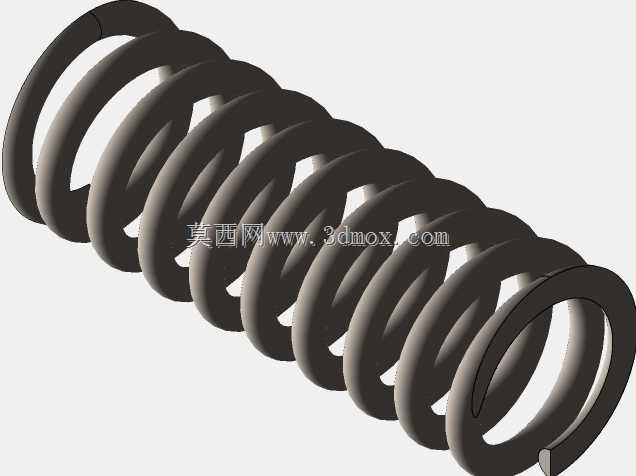

　　补偿机构采用多组小弹簧周向均匀布置的设计，相比单大弹簧结构，可在轴出现偏摆时更均匀地向摩擦副施加端面比压，保证整个密封环面的贴合度稳定，不会出现局部比压过大导致的异常磨损，或是局部比压不足导致的介质渗漏。在肥皂生产的连续作业场景下，这类密封可长期稳定实现转轴与腔体之间的动密封，阻断腔体内混合介质沿转轴间隙向外泄漏，同时避免外界的灰尘、杂质进入混合腔体污染皂料，适配混合器连续化生产的作业需求，减少日常运维的备件消耗与人工投入。
