立式单缸往复式蒸汽机结构设计

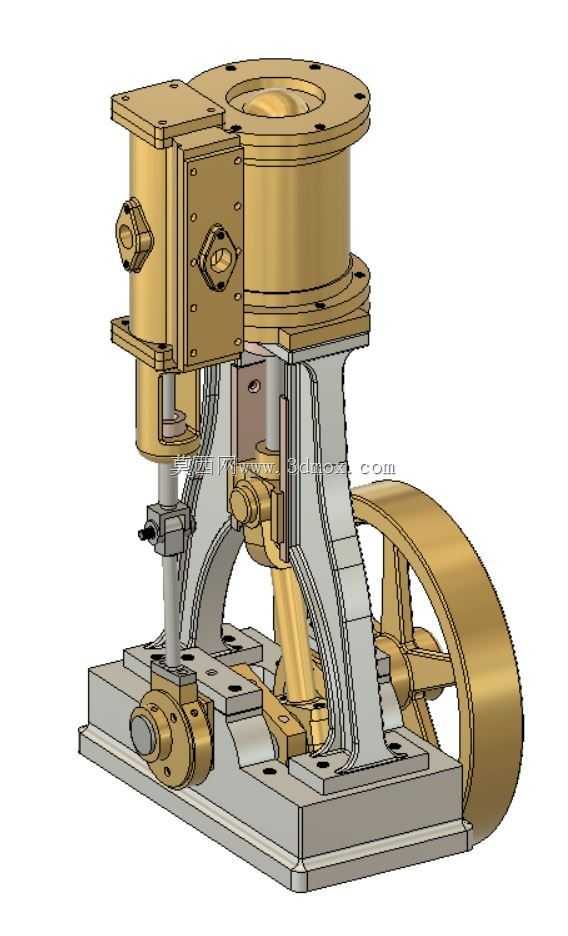

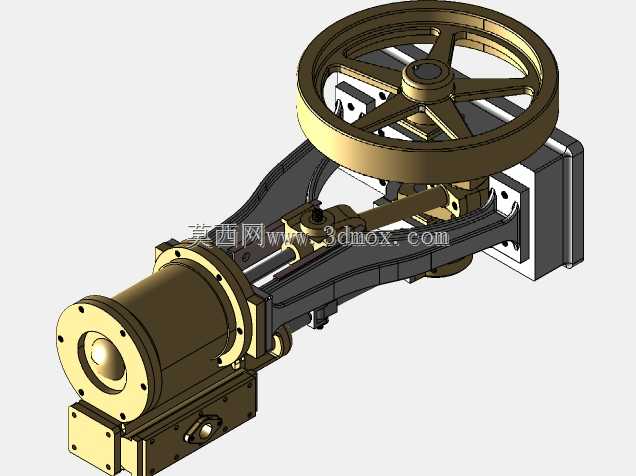

　　这款立式蒸汽机的三维结构设计，核心围绕小功率固定式动力输出场景搭建，早年这类结构常应用于小型车间动力驱动、教学演示装置以及复古动力装置复刻场景，可通过蒸汽压力推动活塞做往复直线运动，再经曲柄连杆机构转化为飞轮的旋转扭矩，为配套的作业机具提供持续的旋转动力输出。从结构布局来看，设计上采用立式汽缸布置，将汽缸组件垂直安装于机架上部，有效压缩了设备的横向安装占地空间，相比卧式同功率蒸汽机，其底座安装面的长宽尺寸可缩小近三分之一，更适合安装空间局促的固定作业点位。汽缸侧部集成了滑阀配气机构，通过偏心轮带动滑阀往复动作，精准控制进汽与排汽的时序，保证活塞上下行程的蒸汽推力分配均匀，避免出现动力死点导致的运转卡滞。机架采用拱形铸钢式支撑结构，

　　两侧的支撑臂预留了充足的检修操作空间，同时兼顾了结构刚性，可承受活塞往复运动带来的交变冲击载荷，底部的安装底座开设了多组螺栓固定孔，可直接通过地脚螺栓固定于混凝土基础或钢制安装平台上，安装时需保证飞轮侧的预留操作空间不小于飞轮半径的1.2倍，方便日常的盘车操作与维护。曲柄连杆机构的连接部位均设计了可拆卸的轴瓦结构，磨损后可快速更换，无需整体拆解机架；飞轮采用大直径轮缘设计，依靠自身转动惯量储存动能，平滑活塞往复运动带来的转速波动，保证输出轴的扭矩输出稳定。设计过程中重点校核了活塞行程与曲柄半径的匹配关系，将连杆摆角控制在合理区间内，降低运转过程中的侧向分力，减少汽缸壁的偏磨损耗，同时对各运动副的润滑通道做了集成化设计，

　　润滑油可通过机架上的预留油道自流至各摩擦面，减少日常维护的注油点位。配气机构的安装位置与汽缸进排汽口直接对接，减少了蒸汽管路的连接长度，降低蒸汽输送过程中的压力损失与热量损耗，提升整体的能量转换效率。整机的外露运动部件均做了轮廓避让设计，安装时无需额外加装大范围的防护外罩，仅需在飞轮侧加装简易防护栏即可满足安全操作要求，适合教学场景下的结构原理展示，可直观演示往复式动力机械的能量转换全过程，也可作为小型蒸汽动力装置的原型结构，用于配套小型发电机组、水泵等负载设备做动力源。
