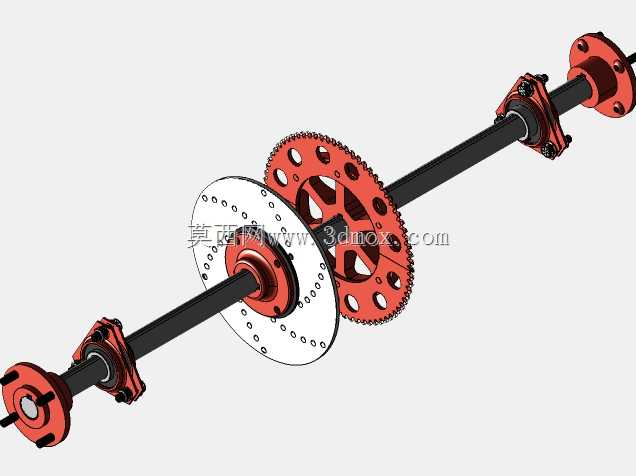

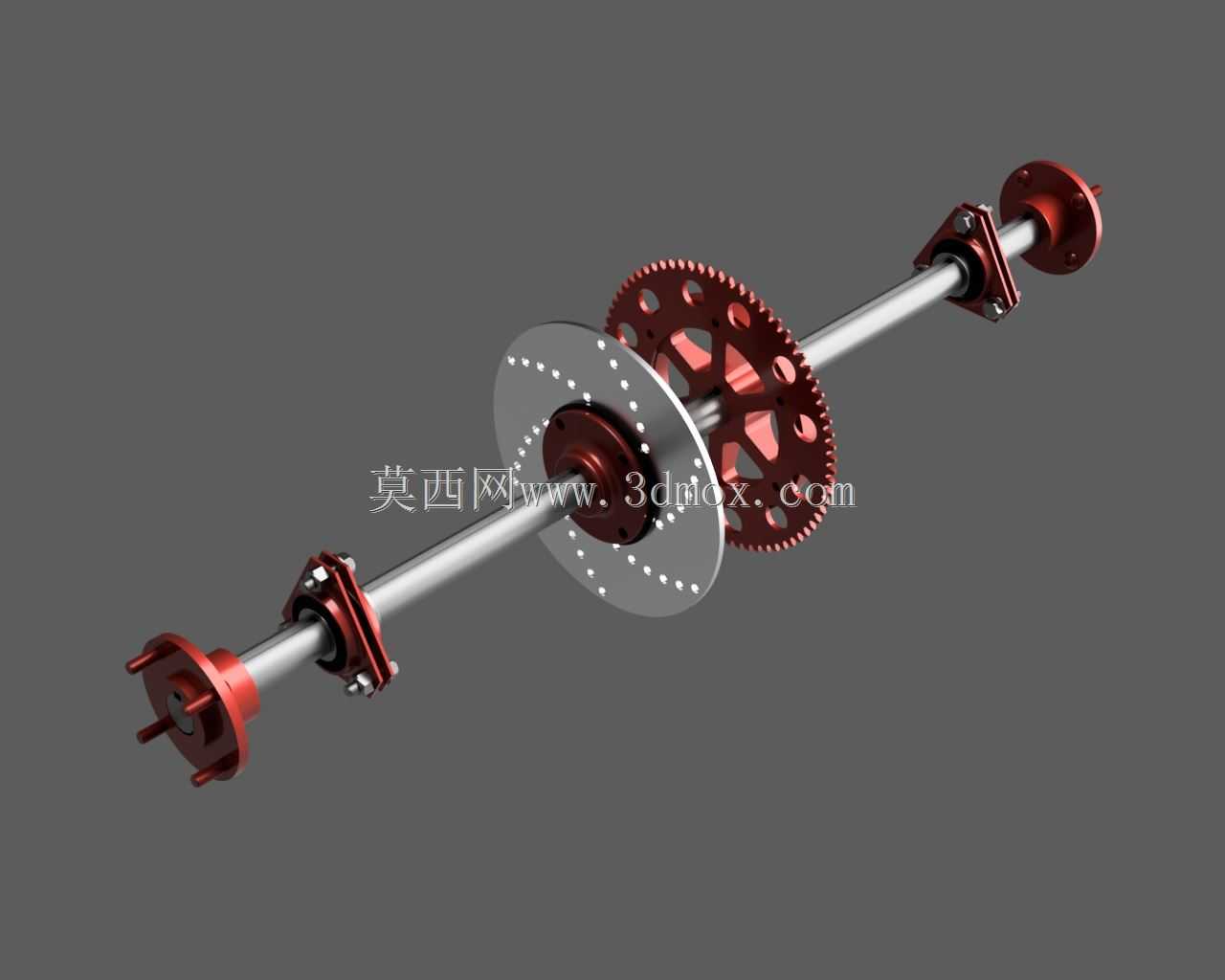

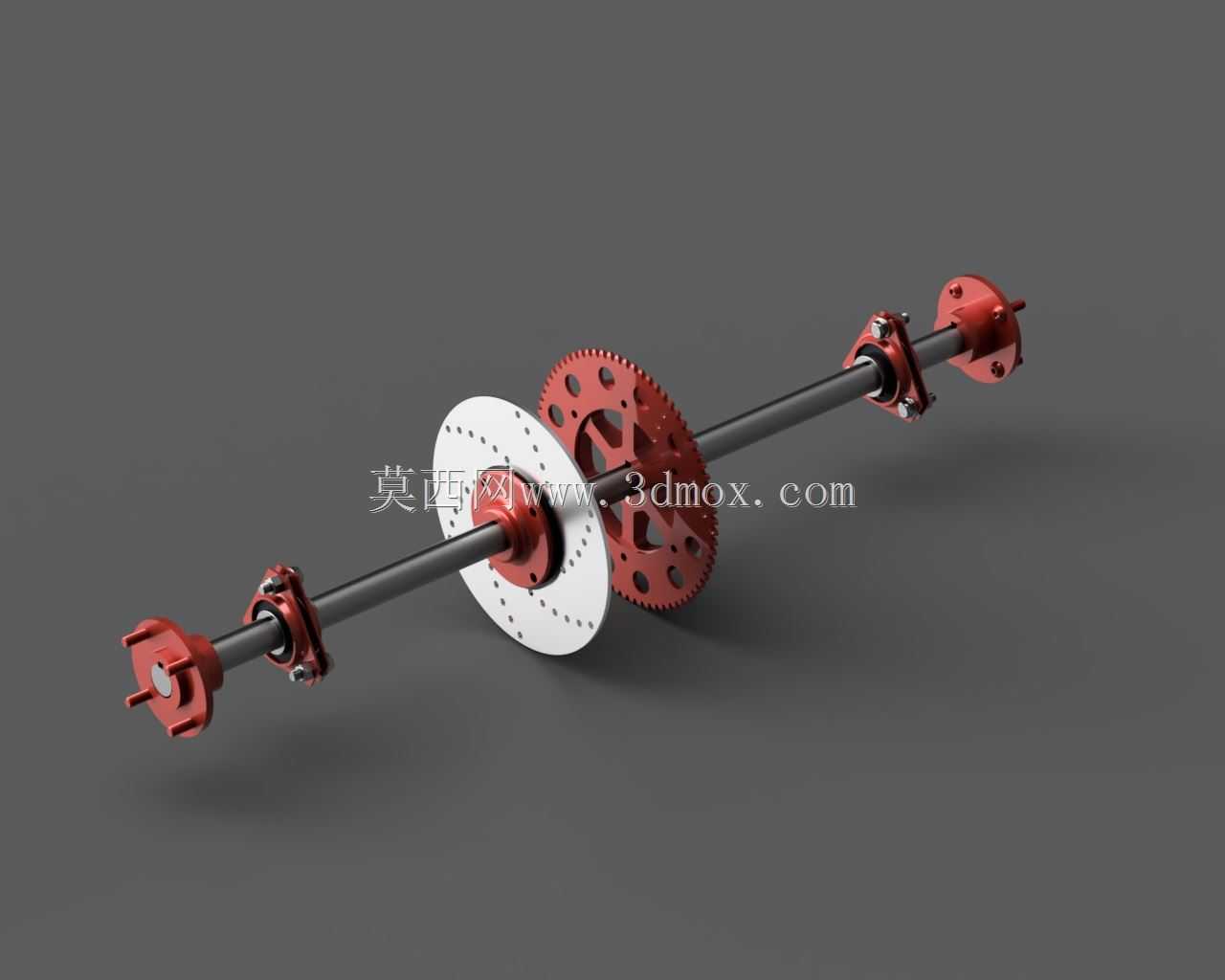

娱乐竞技卡丁车传动后桥总成结构

　　这套后桥结构主要面向场地娱乐卡丁车、入门级竞技卡丁车的传动与行走系统配套，是卡丁车传递动力、承载车身、实现制动功能的核心集成部件，区别于民用乘用车的独立悬架后桥，卡丁车后桥采用整体式刚性轴设计，完全适配卡丁车无悬架、车架直接承载的结构特性，能在铺装赛道的高频加减速、高速过弯工况下保持传动刚性，避免动力传递过程中的冗余形变损耗。从功能集成度来看，这套总成将轮毂连接位、轴承安装座、制动盘固定位、链轮安装座全部整合在单根实心车轴上，省去了多段轴连接所需的联轴器、过渡法兰结构，既降低了装配复杂度，也减少了高速运转下的连接松动风险。设计过程中优先考虑了赛道工况的载荷特性：车轴本体采用等直径实心圆钢构型，两端轴承座的安装跨距经过匹配，

　　保证轮距符合常规卡丁车的1000-1200mm通用安装边界，轴承座采用剖分式夹紧结构，可直接固定在卡丁车车架的尾部安装横梁上，无需额外加工定制安装位，适配多数市售钢管车架的安装孔位布局。制动盘采用通风孔式圆盘结构，安装位置靠近单侧轮毂，制动卡钳可直接固定在轴承座延伸出的安装支耳上，制动时制动力直接作用于轮端，减少了长轴传递制动力带来的扭转形变，保证高速重刹时的制动稳定性。链轮采用大节距单排链轮结构，安装位置与制动盘分置车轴两侧，平衡轴段两端的旋转件重量，避免高速运转时出现动不平衡问题，链轮与车轴之间采用键连接加锁紧螺母的固定方式，能承受大扭矩输出下的冲击载荷，适配168F到200cc排量段卡丁车发动机的动力输出范围。

　　两端轮毂采用带螺栓孔的法兰式结构，螺栓孔位匹配标准卡丁车轮胎轮辋的安装尺寸，可直接适配4寸到5寸的场地卡丁车专用轮辋，轮毂与车轴之间采用方轴配合或者花键配合的防转结构，急加速急减速时不会出现轮轴相对滑动。整套结构的所有旋转部件同轴度设计基准统一为车轴中心轴线，装配时无需反复调整各部件的同轴度，降低了售后维护的调校难度，轴承选用密封式深沟球轴承，可适应赛道多灰尘、偶尔溅水的使用环境，无需频繁加注润滑脂维护。
