1.5TPH三回程传递包锅炉结构设计

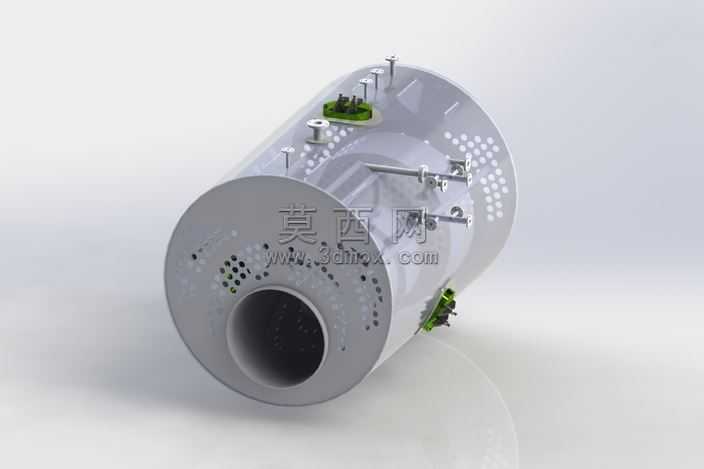

本作品为1.5TPH规格三回程传递包锅炉的三维建模设计成果，建模过程依托三维参数化设计逻辑完成，整体以卧式圆柱形筒体作为核心承载基体，建模阶段优先完成主体筒体的曲面与实体融合构建，精准控制筒体的壁厚、内径与轴向长度参数，确保整体容积匹配1.5吨每小时的额定处理量级。模型完整还原了三回程锅炉的核心流道结构，在筒体内部规划了三层折返式烟气流道，通过参数化阵列方式完成筒体端面上的换热通孔排布，所有孔位的孔径、孔间距均经过对齐校验，既保证换热面积符合热能转换效率要求，也避免结构干涉问题。在附属结构建模上，精准还原了筒体顶部的阀组安装座、检测接口基座，以及筒体侧部的固定支架、管路连接端头，所有外接接口的位置、尺寸均匹配通用工业安装标准，顶部的控制组件安装位做了下沉式台阶结构设计，可保障配套控制元件安装后的贴合度与密封性。材质渲染阶段，主体筒体采用哑光磨砂金属材质，还原锅炉常用碳钢基材的表面质感，金属粗糙度参数调整至符合工业设备的哑光效果，避免过度反光带来的失真；顶部阀组与外接接头采用亮面金属材质区分，密封组件采用深色耐温橡胶材质，不同材质的边界做了平滑过渡处理，没有出现材质错位、溢色的问题。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方45度投射，搭配辅助补光消除筒体侧面的死黑区域，清晰展现筒体表面的孔洞排布、接口结构与整体轮廓，阴影参数调整至软阴影效果，既突出模型的立体感也不会遮挡结构细节。设计思路上围绕三回程锅炉的换热效率核心需求，将三层流道的折返位置做了圆弧过渡处理，减少烟气流通的阻力，筒体外部的固定支脚采用对称式排布，保障设备安装后的结构稳定性，所有外露的紧固件位置都做了沉孔设计，既保证外观整洁度也避免紧固件突出带来的安装干涉。整体模型的所有零部件都做了参数化关联，修改核心参数即可快速调整锅炉的处理量级，适配不同规格的设计需求，模型结构完整无破面，可直接用于结构校验、装配模拟与方案展示使用。
