LGL7二号款手机保护壳结构设计

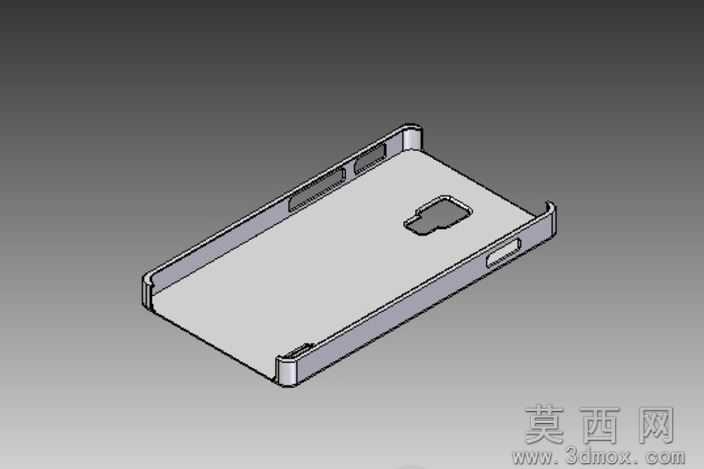

本作品为LGL7型号手机配套的保护壳三维结构设计，属于消费数码配件类的定制化建模作品，建模过程围绕真机实测尺寸展开，优先保障壳体与手机本体的装配贴合度。建模阶段首先完成手机本体的轮廓逆向参考，提取手机侧边按键、背部摄像头、底部接口的精准位置参数，以此为基础推导保护壳的内轮廓尺寸，预留0.15mm的装配公差带，避免壳体安装后出现过紧挤压机身或者过松松脱晃动的问题。壳体主体采用薄壁围边结构设计，整体壁厚均匀控制在1.2mm，兼顾结构强度与轻量化握持手感，四个边角位置做了加厚防撞处理，内置隐形缓冲空腔结构，跌落时可通过结构形变吸收冲击能量，降低手机边角受撞击的损坏风险。侧边对应手机实体按键的位置做了一体式凸起按键位设计，按键触面做微弧面过渡处理，匹配手指按压的触感弧度，保障按键按压的反馈手感与裸机状态接近；背部摄像头区域做了精准的下沉式开孔，开孔边缘做0.2mm的凸起防护圈，可避免手机平放时镜头直接接触桌面产生磨花，开孔尺寸严格匹配摄像头模组的外轮廓，不会遮挡镜头拍摄视野与闪光灯补光范围。侧边还预留了挂绳孔位结构，满足用户搭配挂饰、腕带的使用需求。建模过程中对壳体内侧边沿做了多段顺滑曲面处理，反复调整内边曲线的曲率，避免硬边棱角刮伤手机中框的漆面，同时壳体上下两端做了微扣位设计，安装后可牢牢卡在手机上下端的弧面位置，不会出现正常使用中壳体滑脱的问题。渲染阶段采用半透明哑光硬质塑料材质模拟常规PC手机壳的视觉效果，材质表面添加细微的磨砂颗粒质感，还原真实注塑壳体的表面触感，场景采用渐变灰色背景搭配柔和的侧方打光，清晰呈现壳体的整体轮廓、开孔位置与边角结构细节，方便直观查看结构设计的合理性。需要说明的是，本设计为个人实测尺寸建模，内边曲面经过多轮曲率优化，整体顺滑度表现良好，适配对应型号手机的安装使用，可作为3D打印定制手机壳、小批量注塑生产的结构参考，使用前建议再次核对真机尺寸做微调，保障装配精度。
