带滑阀结构六缸径向蒸汽机结构设计

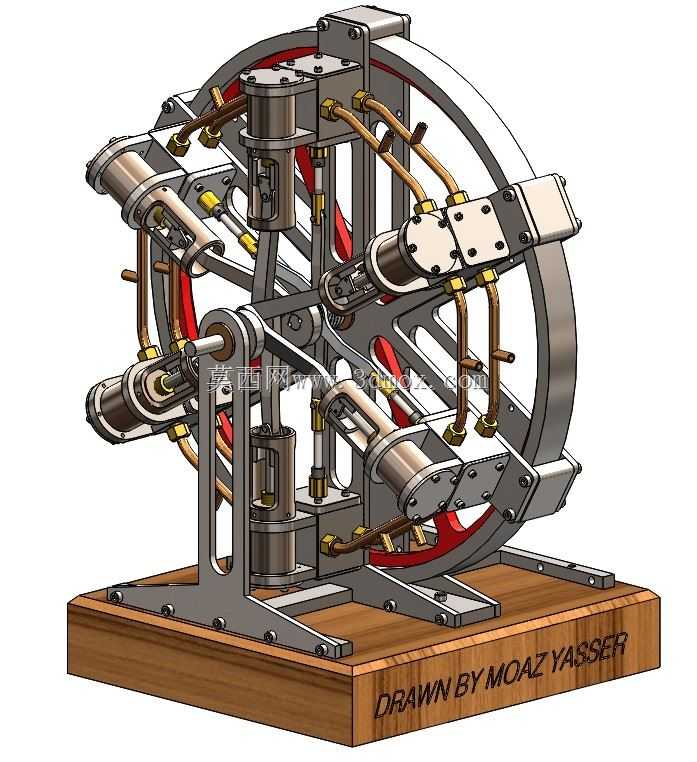

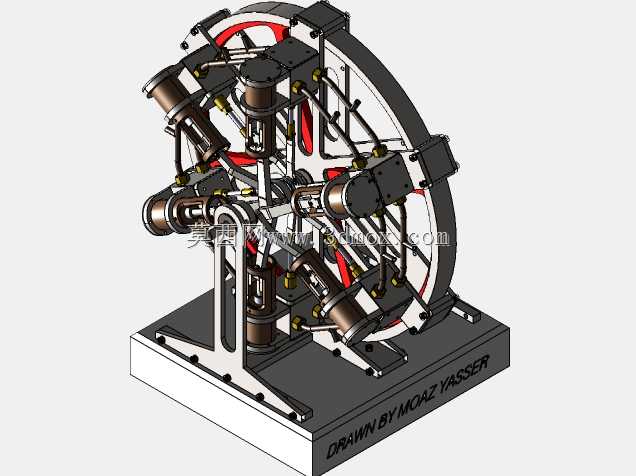

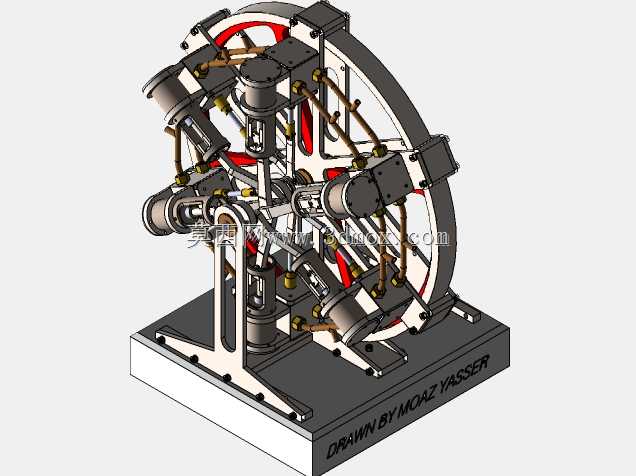

　　在小型固定式动力输出、教学演示装置、复古动力设备复刻等场景中，径向布局的多缸蒸汽机凭借结构紧凑、扭矩输出平顺的特性，始终占据着不可替代的应用位置。这款六缸径向蒸汽机采用沿圆周方向均匀排布的气缸布局，六个气缸的轴线共同交汇于主轴的回转中心，相比直列排布的蒸汽机结构，径向布局能够大幅缩短整机的轴向尺寸，让动力单元的重心更靠近安装基座，在运行过程中可以有效降低往复惯性力带来的振动，不需要额外加装大体积的平衡配重块，就能实现较低的运行振动水平，适配对安装空间轴向尺寸有严格限制的应用场景。

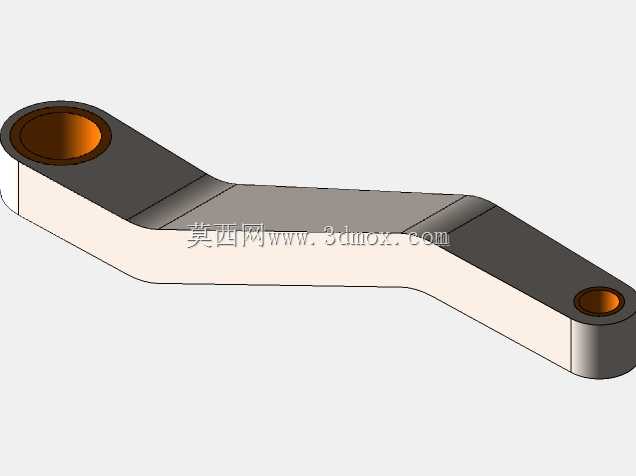

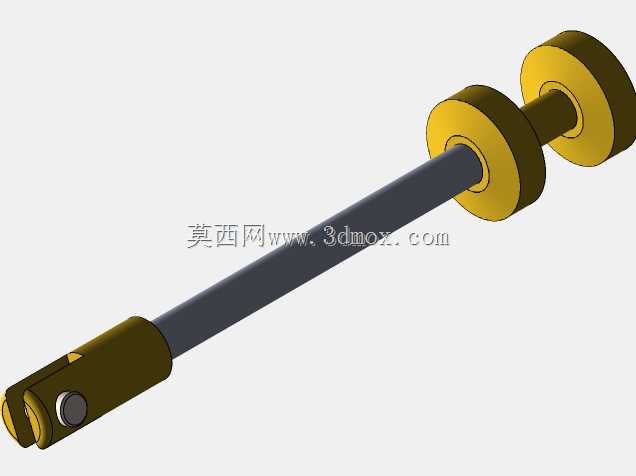

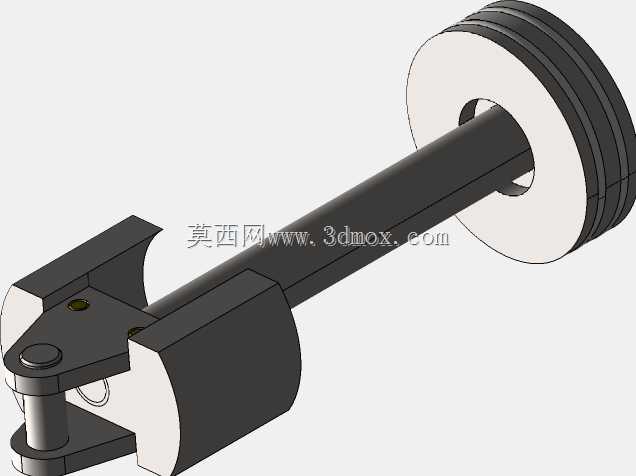

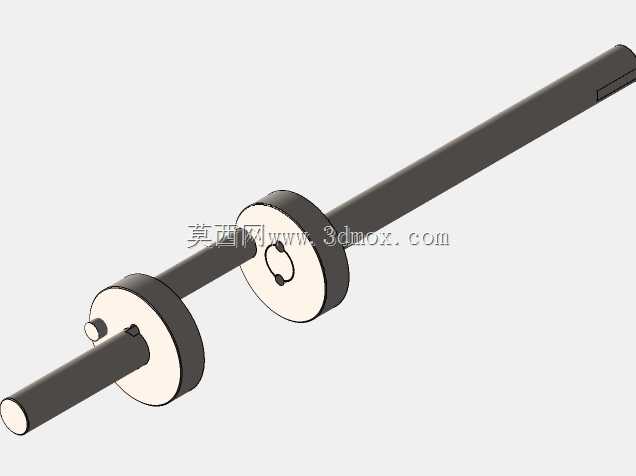

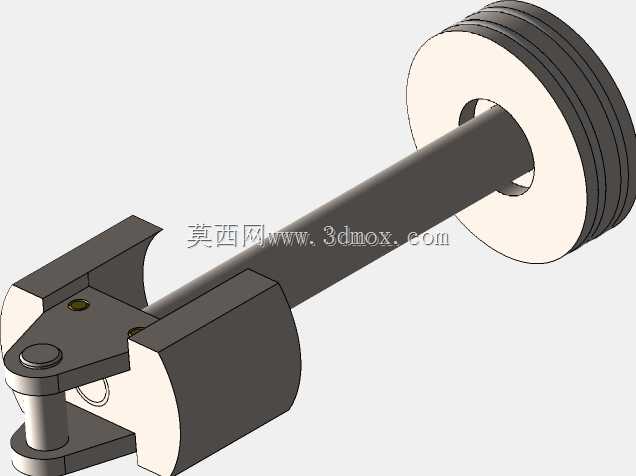

　　设备核心的动力转换逻辑依托曲柄连杆机构实现，每个气缸内的活塞通过连杆与主轴上的偏心曲柄销连接，六个气缸按固定相位差依次完成进汽、膨胀做功、排汽的工作循环，相邻气缸的做功行程相位差均匀分布在整周回转范围内，能够让主轴在360度回转的任意角度都有气缸处于做功行程，彻底消除单缸或少缸蒸汽机存在的启动死点，不需要额外配置启动辅助装置，只要通入符合压力要求的蒸汽就能顺利启动，输出的扭矩波动幅度远低于同功率等级的三缸及以下缸数的径向蒸汽机，带动负载运行时的转速稳定性更优。

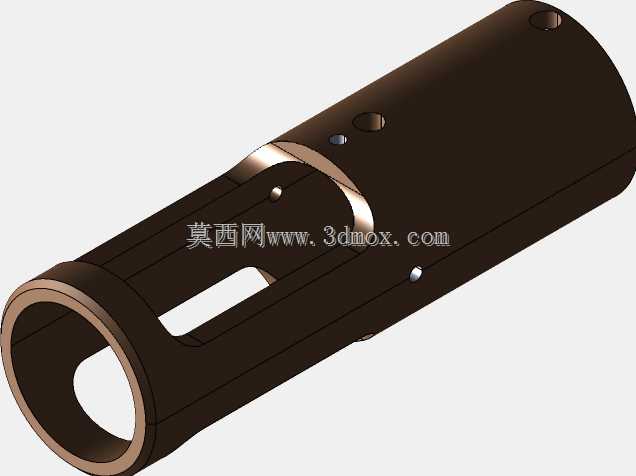

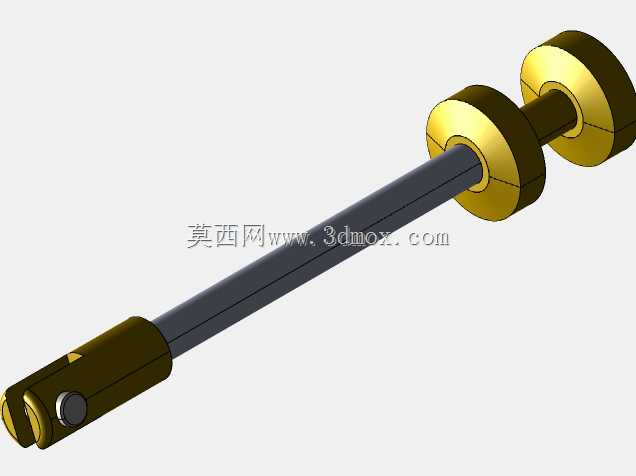

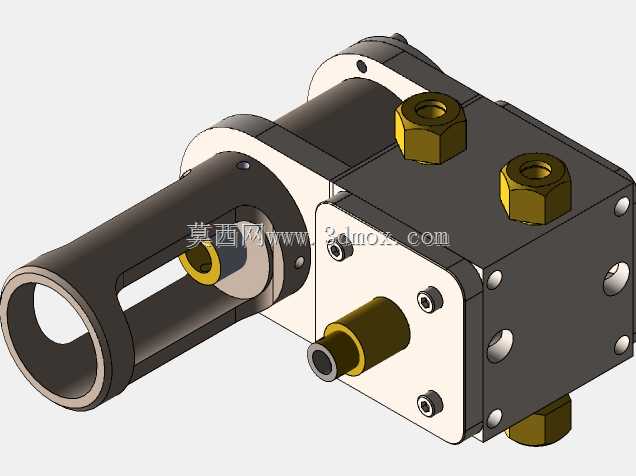

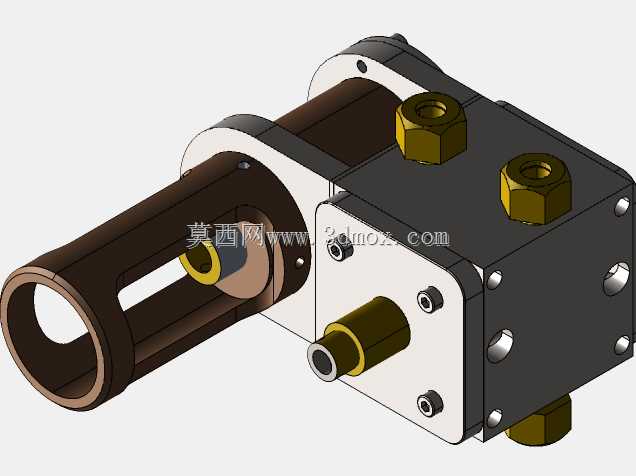

　　配气机构采用滑阀结构设计，每个气缸对应独立的滑阀组件，滑阀与主轴之间通过机械传动结构建立固定的相位匹配关系，能够精准控制每个气缸的进汽、排汽时序，根据主轴的回转位置自动切换汽路通断状态，不需要额外的电控元件参与配气控制，整套配气系统的结构可靠性更高，在高温、高湿的蒸汽工作环境下不会出现电控元件易损坏的问题。滑阀的型线设计经过匹配优化，能够在保证配气正时准确的前提下，尽可能降低蒸汽流经汽路时的节流损失，提升蒸汽的能量利用效率，同时滑阀与阀腔之间的配合面采用研磨加工工艺，配合间隙控制在合理范围内，既可以减少蒸汽泄漏量，又不会因为间隙过小导致滑阀卡滞。

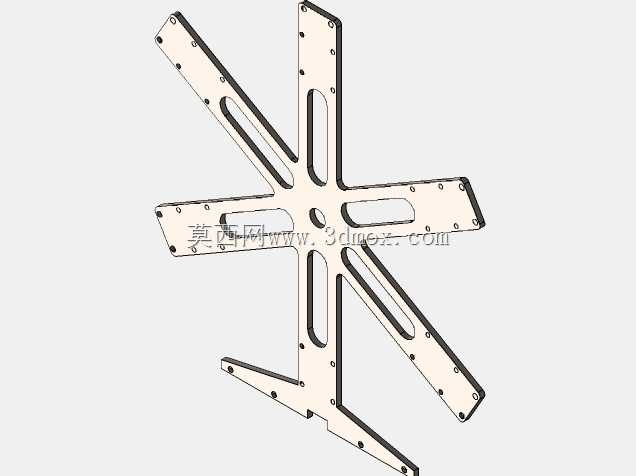

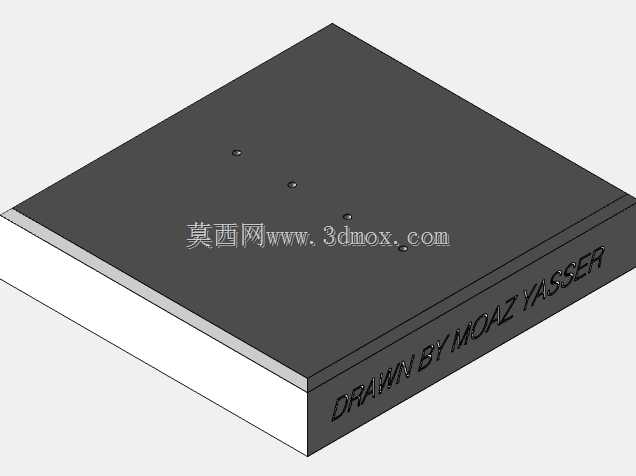

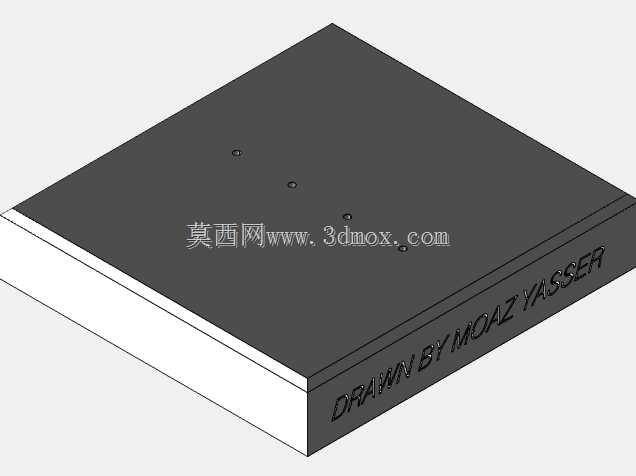

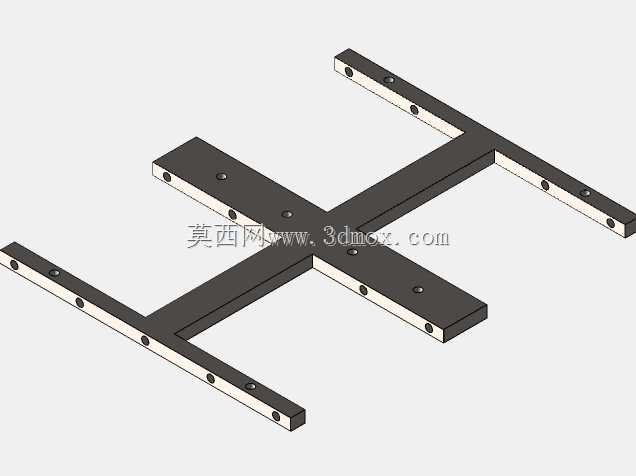

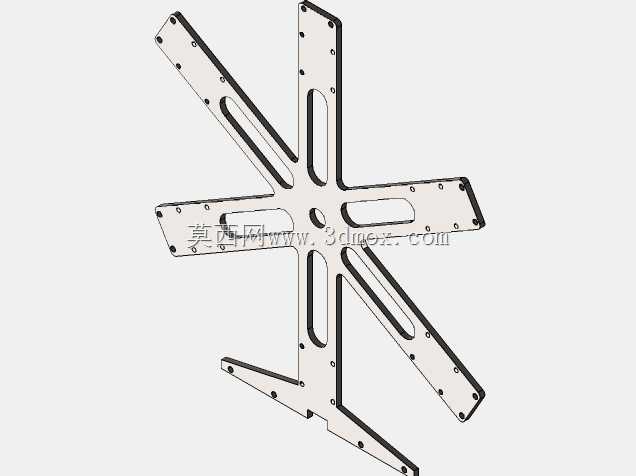

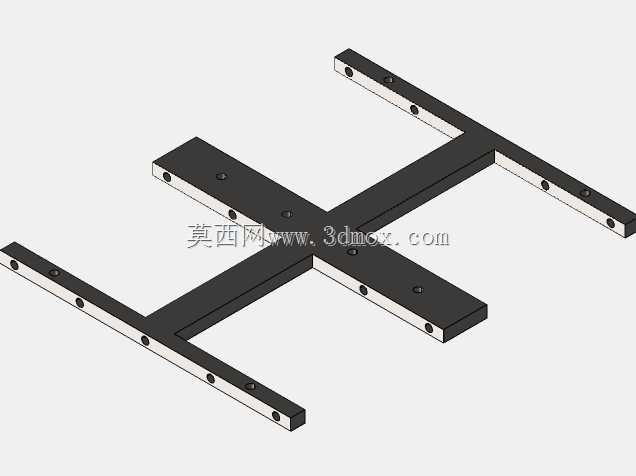

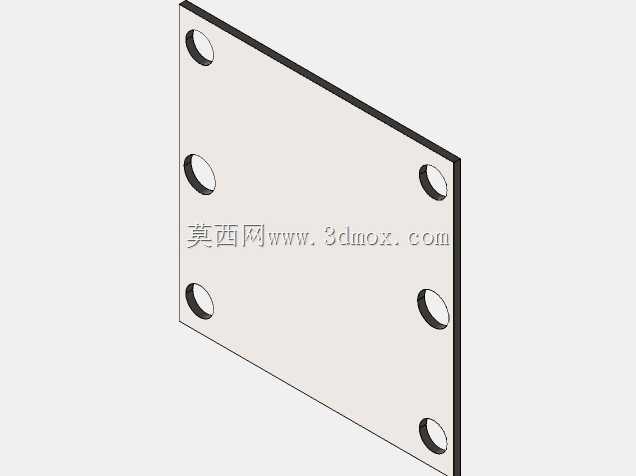

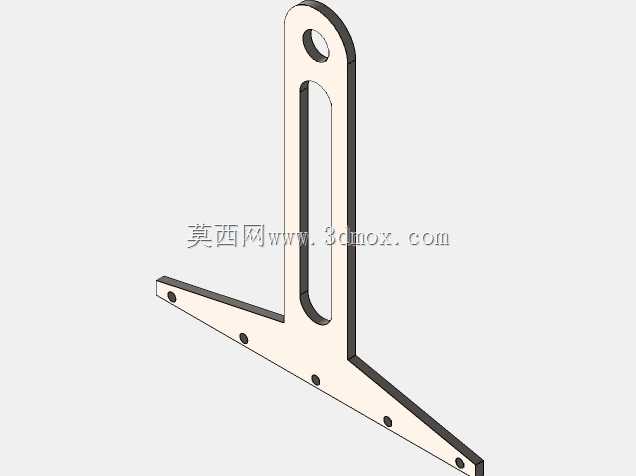

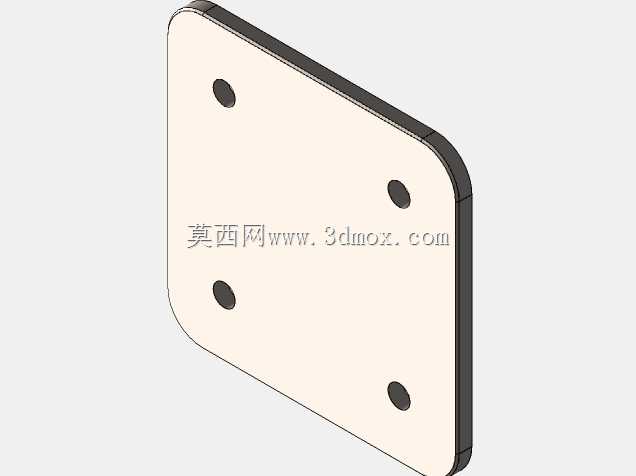

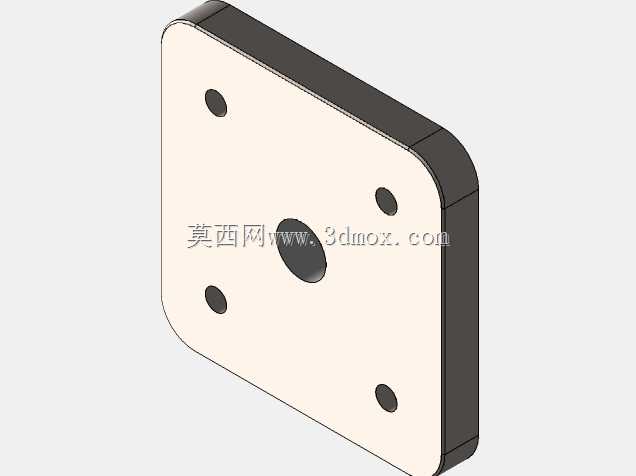

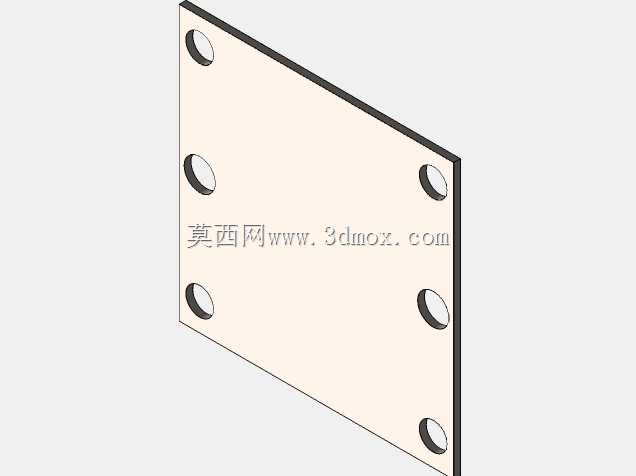

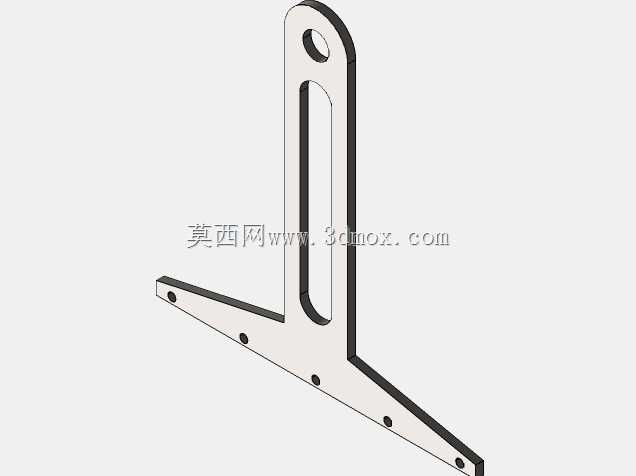

　　从安装边界来看，整机采用一体式方形安装基座，基座上预留有标准化的安装固定孔位，孔位的间距、孔径尺寸按照通用小型动力设备的安装规范设计，能够直接适配常见的动力设备安装机架，不需要对安装基础做额外的定制化改造。基座上方的支撑结构采用框架式设计，既能够为气缸组件、主轴组件提供足够的支撑刚度，承受活塞做功时传递的交变载荷，避免运行过程中出现结构变形影响配合精度，又可以留出足够的操作空间，方便日常对滑阀组件、连杆铰接点、主轴轴承等位置进行润滑维护。整机的径向尺寸控制在紧凑范围内，六个气缸沿圆周排布后，最大外轮廓不超过基座的投影范围，不会出现局部结构外伸导致安装时与周边设备产生干涉的问题。

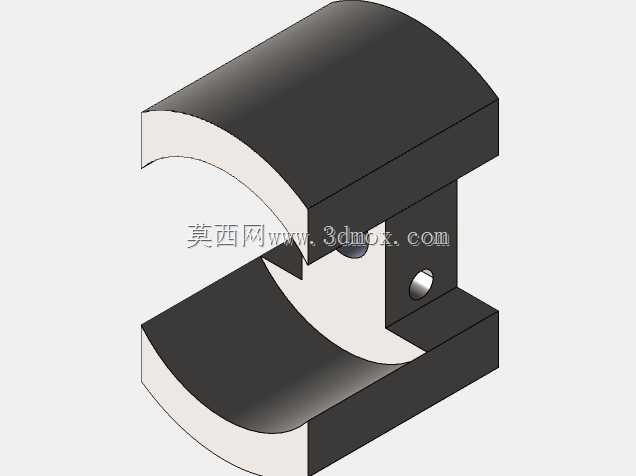

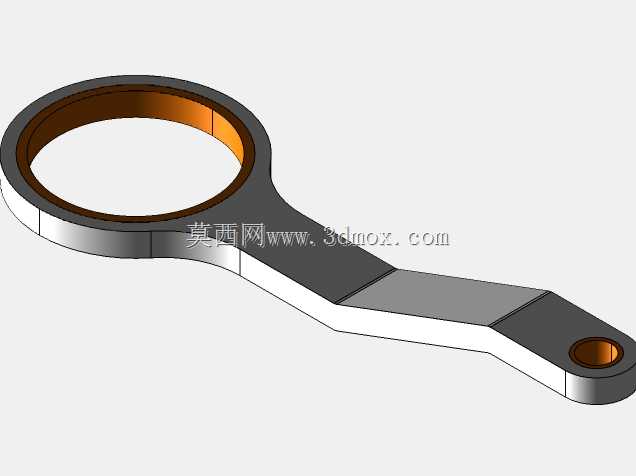

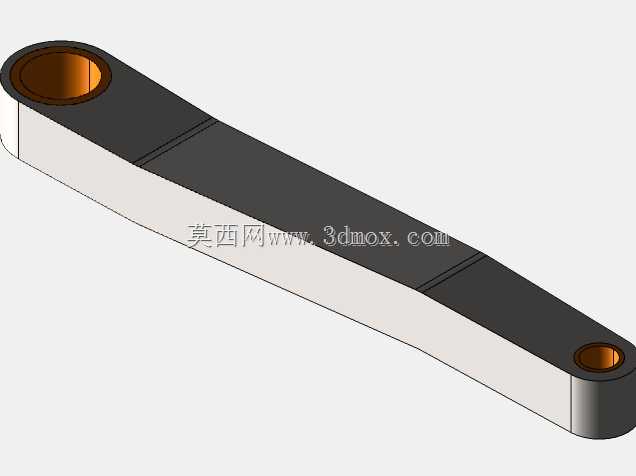

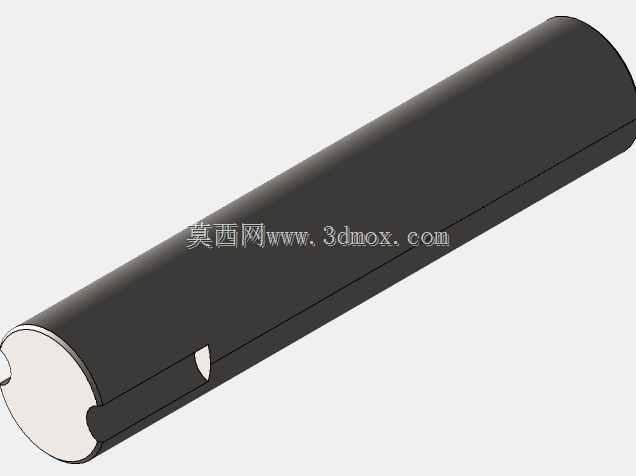

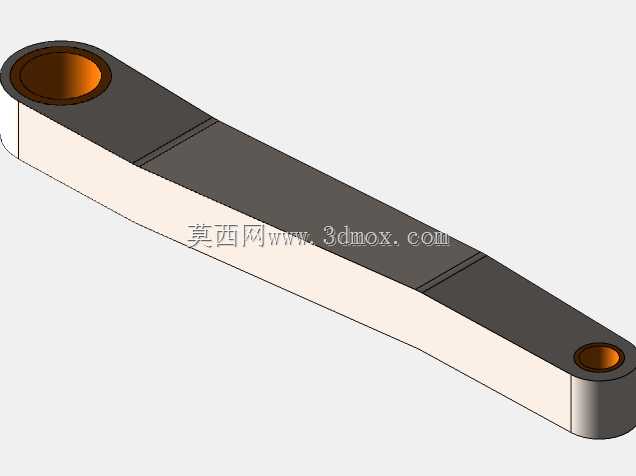

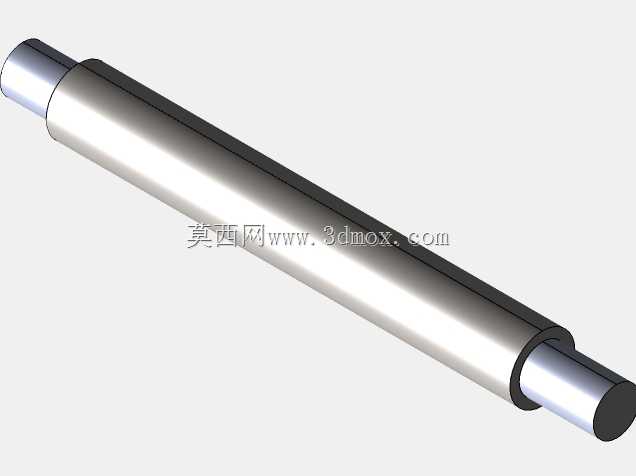

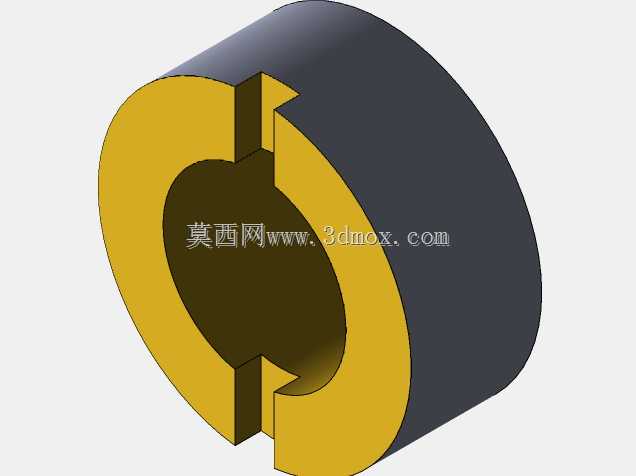

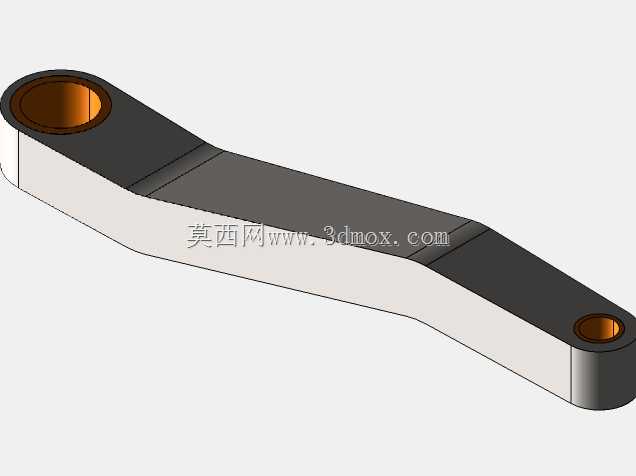

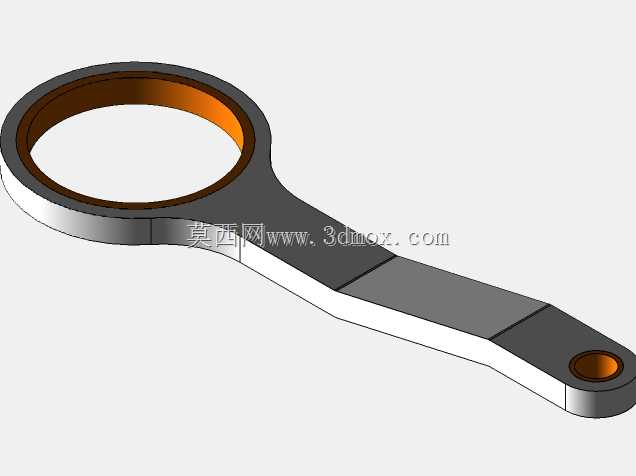

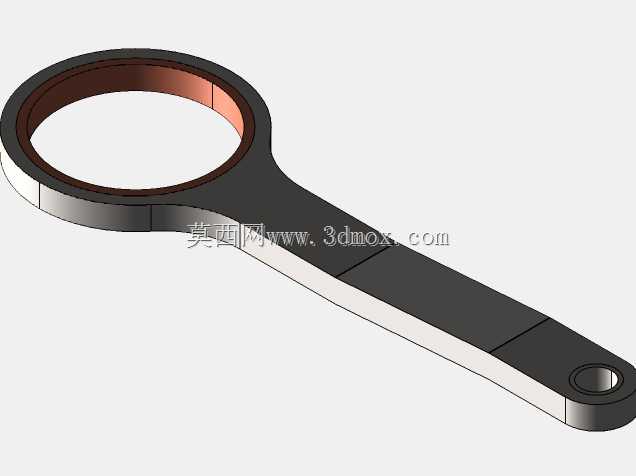

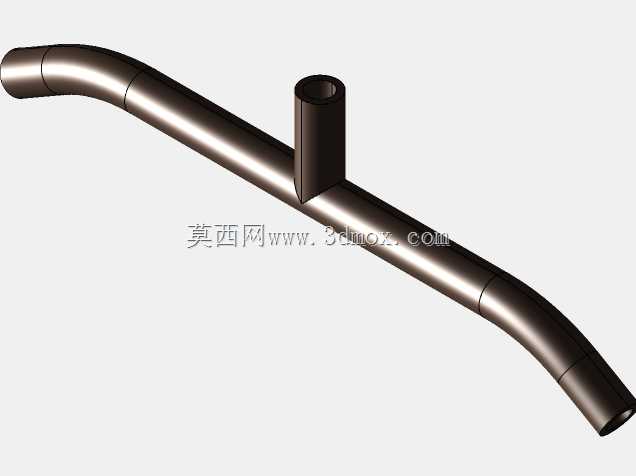

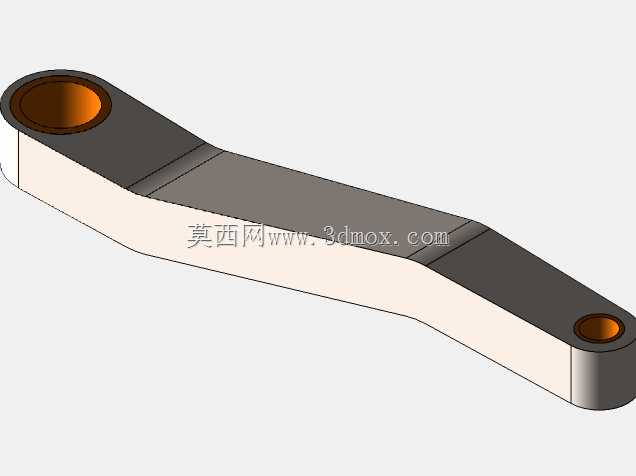

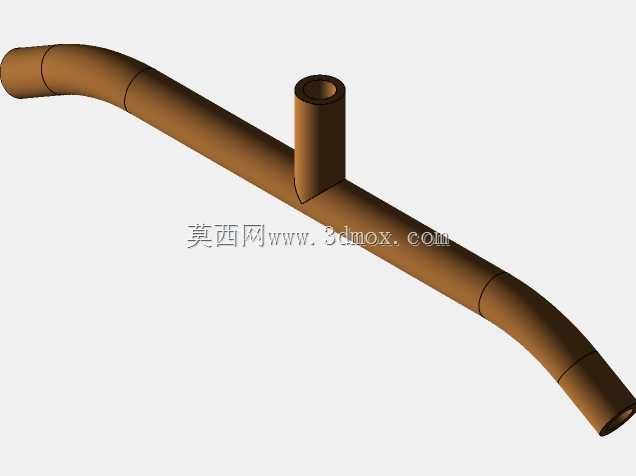

　　设计过程中，针对径向布局多缸机容易出现的连杆运动干涉问题，对每根连杆的运动轨迹做了全行程的仿真校核，通过优化连杆的截面形状、铰接点的位置布局，让六个连杆在主轴整周回转过程中始终保持合理的安全间隙，不会出现运动过程中相互碰撞的问题。同时，所有气缸的进汽管路采用对称式排布设计，从主进汽管路到每个气缸的汽路长度保持一致，能够保证进入每个气缸的蒸汽压力、流量均匀性一致，避免因为各缸进汽参数差异导致的输出扭矩不均衡问题。主轴的支撑采用两端对称布置的轴承结构，能够承受径向布局气缸传递的多方向径向载荷，保证主轴在长期运行过程中的回转精度，减少轴承的偏磨问题，延长设备的整体使用寿命。
