CA6140车床皮带机可调式张紧装置

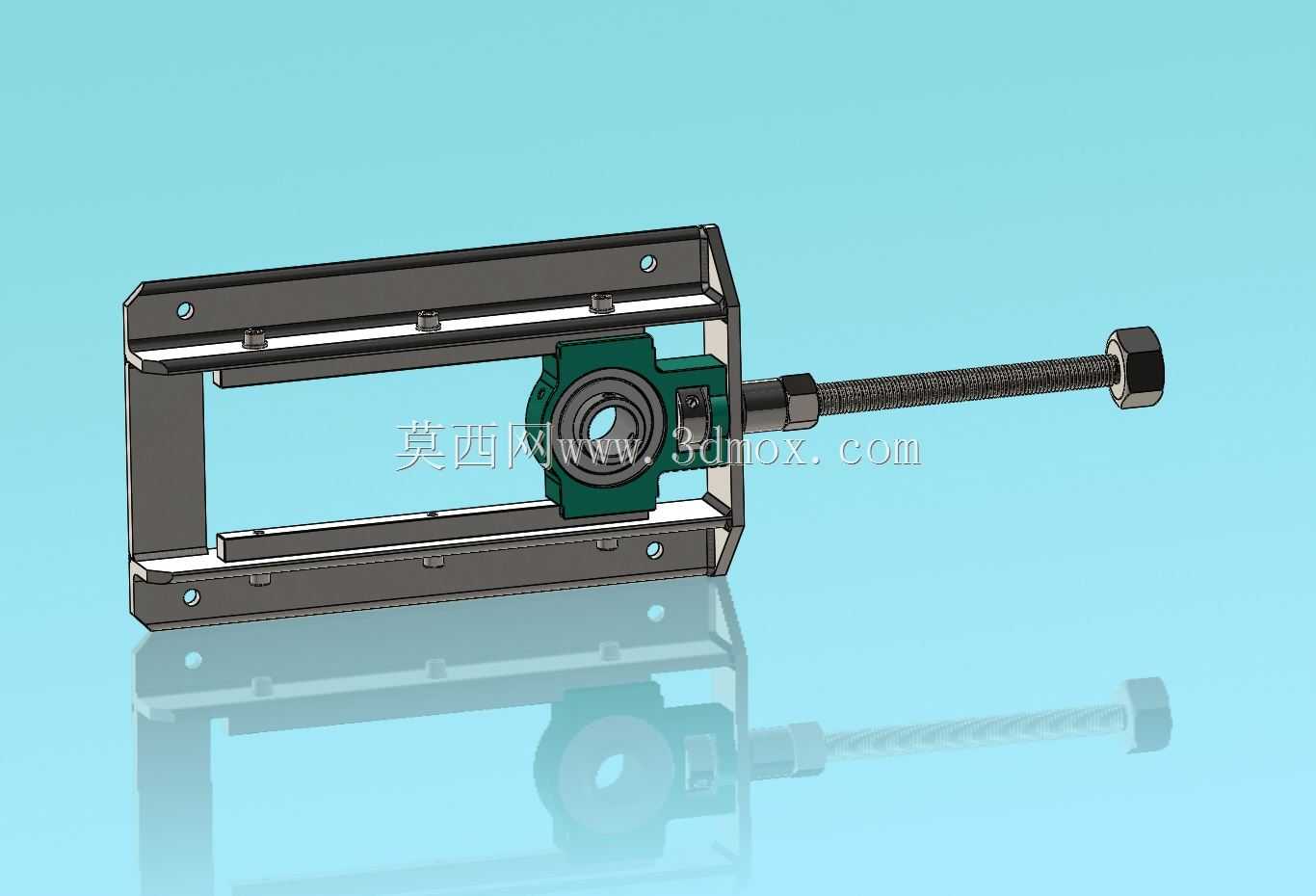

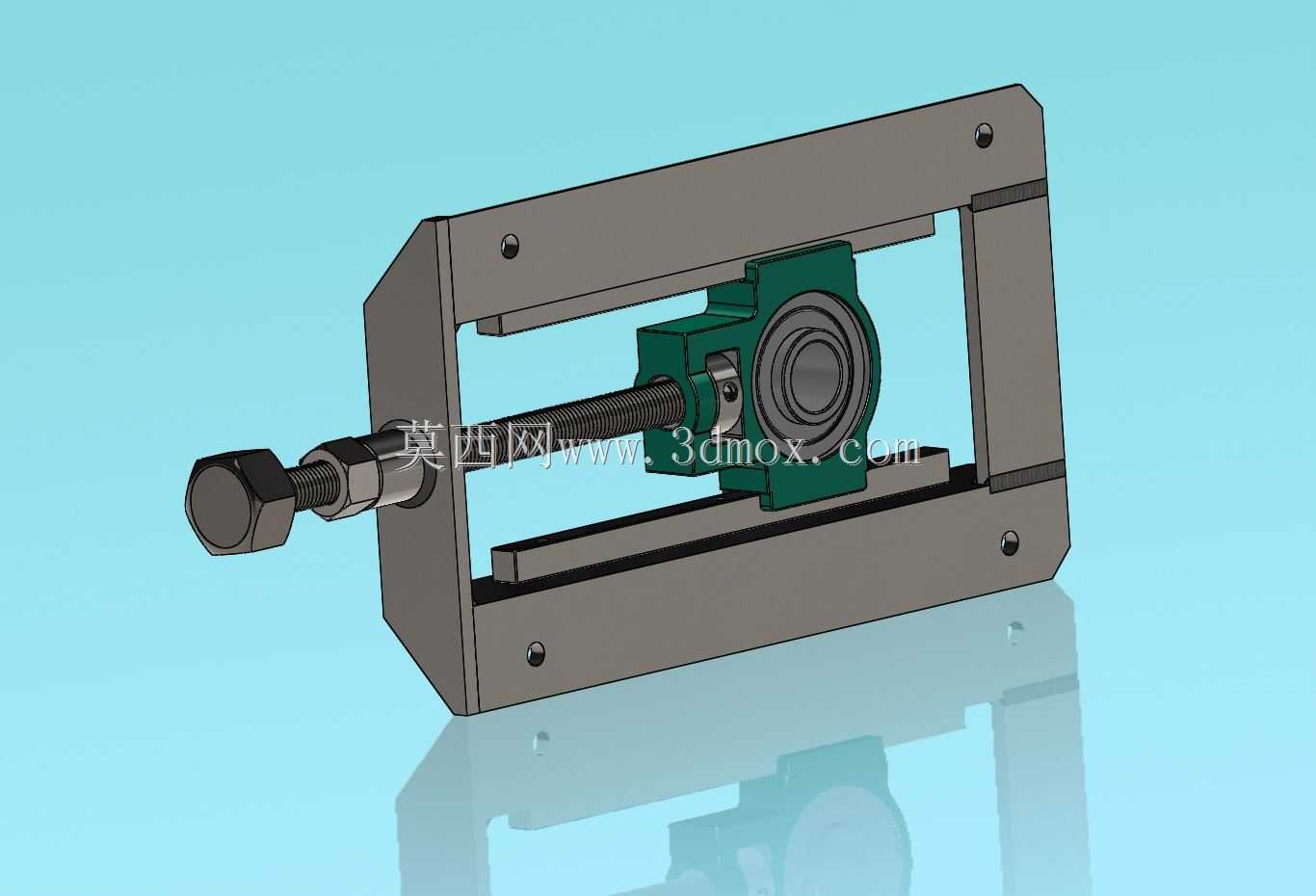

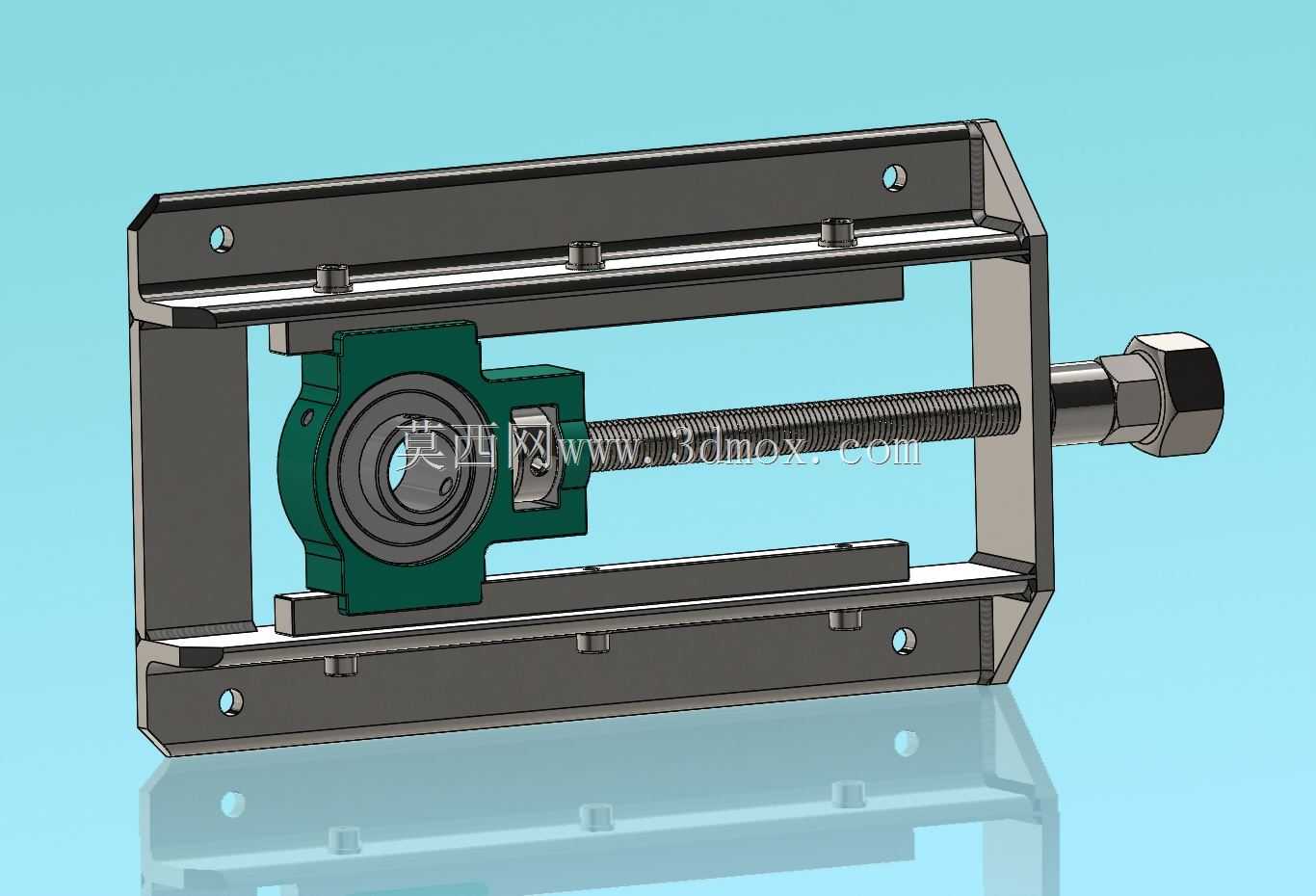

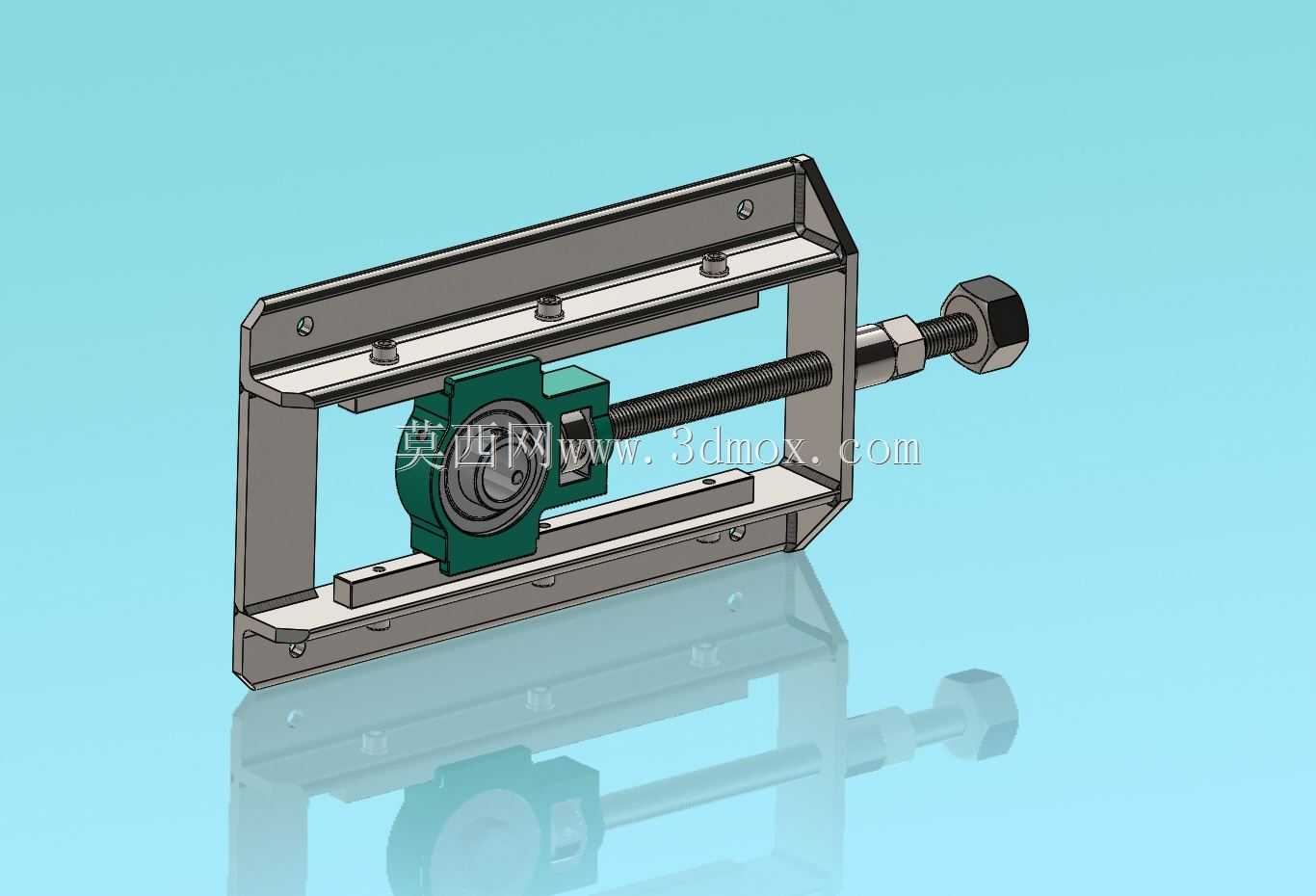

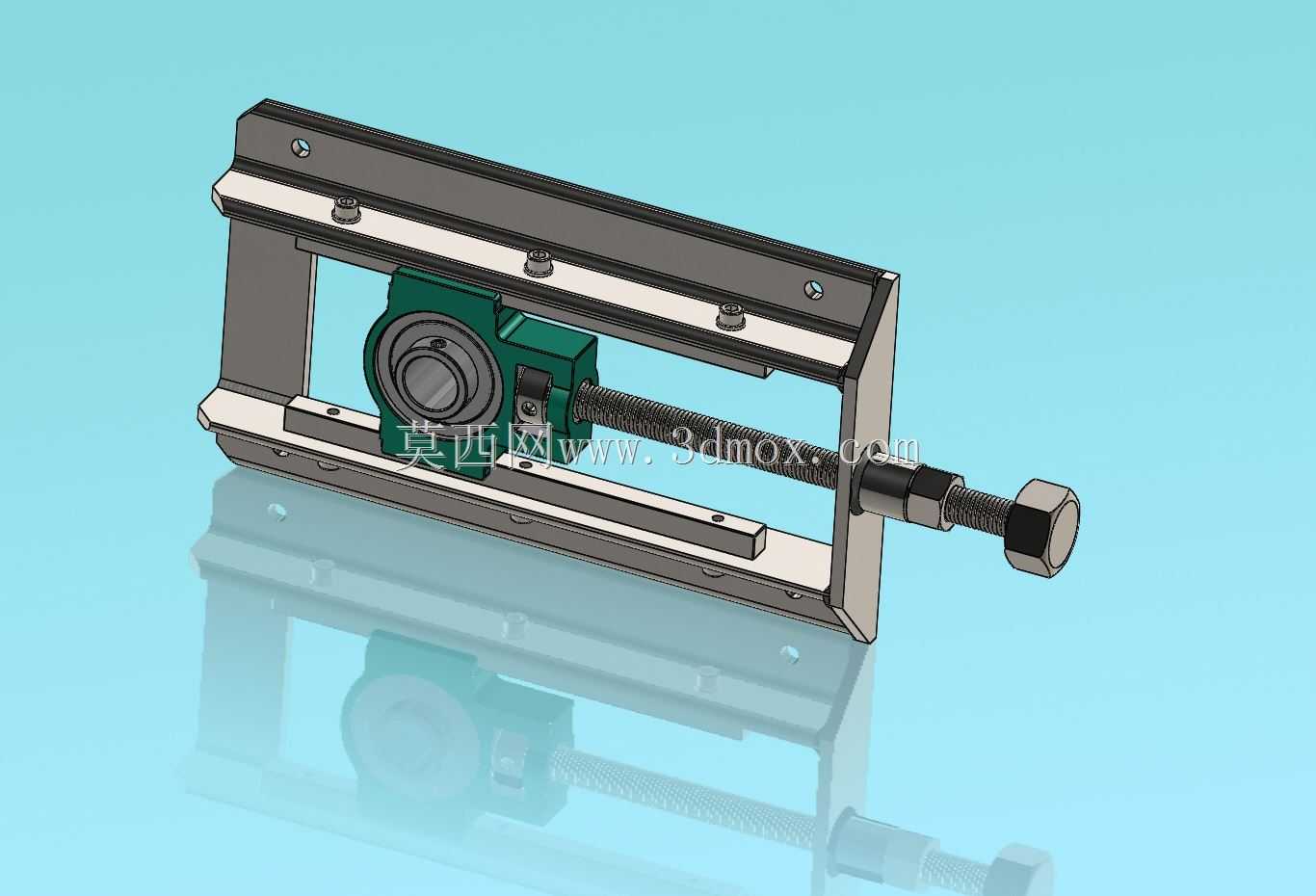

　　在常规带传动系统的运维与设计环节，皮带张紧度的控制直接决定传动效率、皮带使用寿命以及整套传动链路的运行稳定性，这款可调式张紧装置正是针对CA6140车床配套皮带传动、轻型带式输送场景开发的张紧执行部件，区别于传统的固定式张紧轮结构，它采用框架式集成设计，将轴承安装座、调节驱动结构、安装导轨全部整合在同一金属框架内，无需额外搭建支撑结构即可直接完成装配。

　　从实际应用场景来看，这类张紧装置既可以适配普通车床床头箱的主电机皮带张紧需求，解决车床长期运行后三角带拉长打滑、传动丢转的问题，也可以直接移植到轻型带式输送机的从动端张紧工位，替代传统的重锤张紧、螺旋拉紧结构，尤其适合安装空间紧凑、张紧行程要求适中的工位，比如车间内短距离物料输送线、小型加工设备的动力传输段，不需要预留重锤下坠的空间，也不用额外焊接张紧支架，整体装配效率比分体式张紧结构提升40%以上。

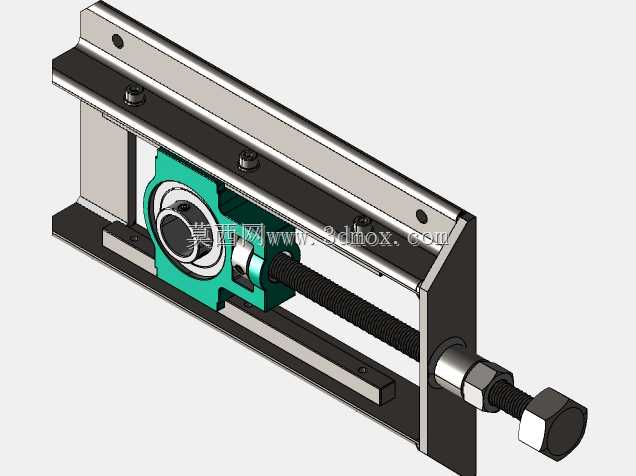

　　功能设计上，这套装置的核心逻辑是通过丝杠副的直线进给带动带座轴承沿框架内的平行导轨滑动，从而改变皮带轮的中心距，实现皮带张紧度的无级调节。框架采用双侧平行槽钢式结构，上下导轨面经过铣削加工，平面度与平行度控制在0.1mm/m以内，保证轴承座滑动过程中不会出现卡滞、偏斜，避免皮带轮偏磨导致的皮带早期损坏。调节端采用外露式方头螺栓结构，现场运维人员不需要拆解任何护罩，只用普通扳手转动调节螺栓即可完成张紧度调整，调整到位后通过双螺母锁紧结构锁死位置，不会因为设备运行振动出现丝杠回松、张紧力衰减的问题。

　　从设计思路层面拆解，这套结构没有采用复杂的自动张紧元件，完全依靠纯机械结构实现功能，核心考量是工业现场的可靠性与易维护性：带座轴承选用标准外球面带座轴承，属于工业现场通用备件，出现损坏时不需要整体更换装置，直接拆下轴承座更换同型号轴承即可；调节丝杠采用梯形螺纹，相比普通三角螺纹具备更好的自锁性能，承载能力更强，能够承受皮带运行过程中传递的持续张紧拉力，不会因为长期受载出现螺纹变形；框架两端的安装孔采用长圆孔设计，允许安装时存在±5mm的位置偏差，降低现场安装的对位精度要求，适配不同安装基面的装配公差。

　　关于安装边界与尺寸适配，这套张紧装置的框架总宽度适配中心距100-200mm的皮带轮安装，有效调节行程为80mm，能够覆盖普通三角带、窄V带、平皮带在正常使用寿命周期内的伸长量补偿需求，不需要在皮带拉长后反复裁剪皮带、调整电机安装位置。安装时只需要将框架整体通过螺栓固定在设备的安装基面上，将皮带轮装配在带座轴承的芯轴上，穿好皮带后转动调节丝杠直到皮带张紧度达到设计要求——即皮带中点施加规定压力时挠度为带轮中心距的1%-2%，之后锁紧紧固螺母即可完成调试。需要注意的是，安装时要保证轴承座的滑动方向与皮带两带轮的中心连线方向平行，偏差角度不能超过0.5°，否则会导致皮带运行时跑偏、单侧磨损加剧。

　　在实际使用过程中，这类张紧装置相比传统的电机底座滑轨张紧结构，受力路径更短：张紧力直接作用在从动轮轴承座上，不需要拖动电机整体移动，调节阻力更小，而且不会因为电机底座螺栓松动出现电机移位、张紧力失效的问题。针对车床这类存在切削振动的应用场景，框架的双侧导轨结构可以给轴承座提供全行程的侧向支撑，抵消皮带运行时产生的侧向摆动力，避免轴承座悬臂受力导致的轴承过早失效。另外，整个装置的所有外露金属件都做了氧化发黑处理，具备基础的防锈能力，适合车间多粉尘、少量切削油飞溅的工作环境，日常运维只需要定期给调节丝杠加注少量润滑脂，保证滑动顺畅即可，没有其他复杂的维护需求。
