四联式集成移动公共厕所舱体结构

　　这款四联式集成厕所舱体，是基于标准海运集装箱外框模数开发的模块化公共卫生设施，核心适配户外临时作业场地、大型活动现场、灾后临时安置点、景区临时配套、工地生活区这类无固定土建排污配套的场景，整体框架沿用集装箱通用的角件、侧梁、顶梁结构体系，可直接适配标准集装箱运输车辆的锁固点位，无需额外定制运输工装，转场时可直接通过吊车整体吊装，单舱段拆分后也可通过平板车转运，适配不同规模场地的灵活排布需求。

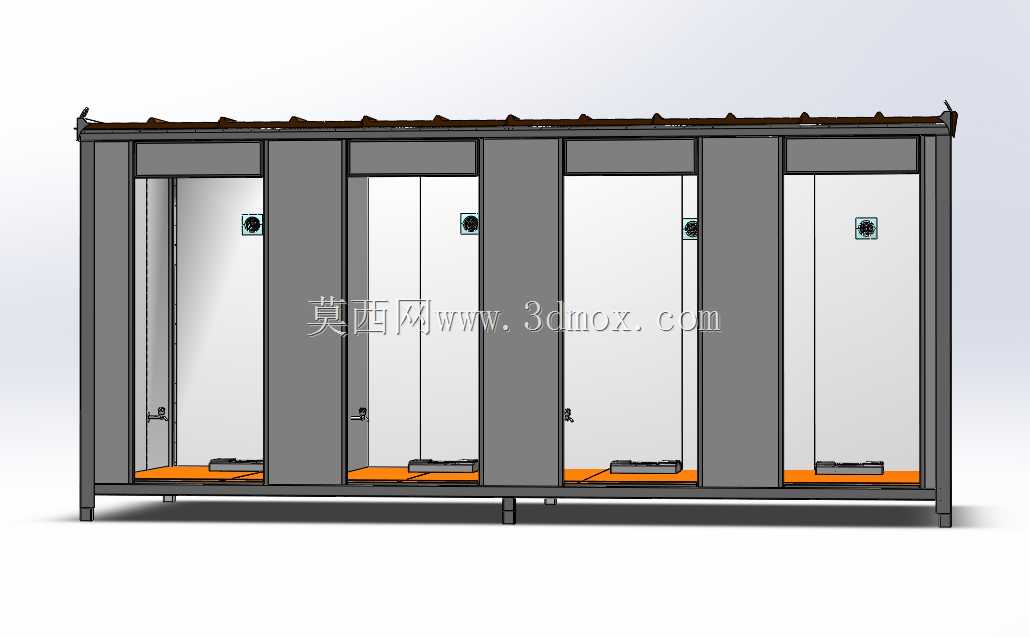

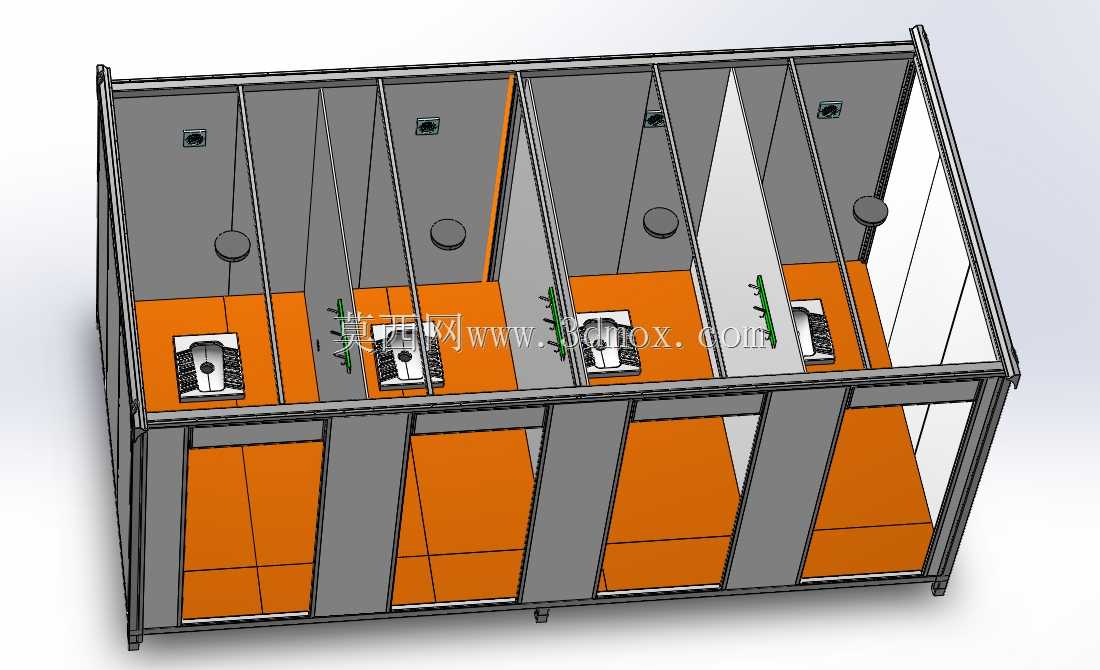

　　从功能布局来看，四个独立厕位沿舱体长度方向等距排布，每个厕位为独立封闭空间，内部预留了蹲便器安装位、脚踏冲水机构安装空间、排气扇开孔、照明线路走线管位，厕位之间的隔断采用加厚型钢立柱作为主支撑，隔断板材可根据使用场景选配彩钢夹芯板、抗倍特板等不同材质，兼顾隐私性与结构强度。舱体底部设置了整体式排污汇流槽，每个厕位的排污口统一接入汇流槽，可快速对接临时化粪池、移动排污罐或者市政排污管网接口，无需现场单独布设排污管路，大幅缩短现场安装的施工周期。

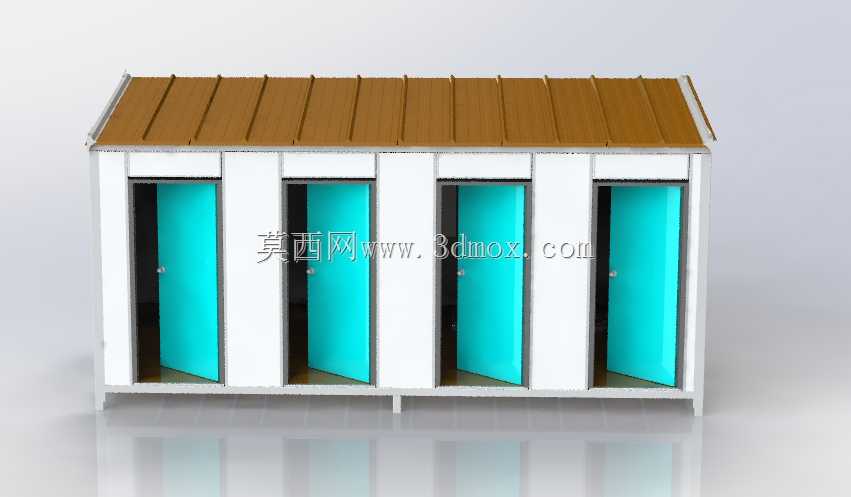

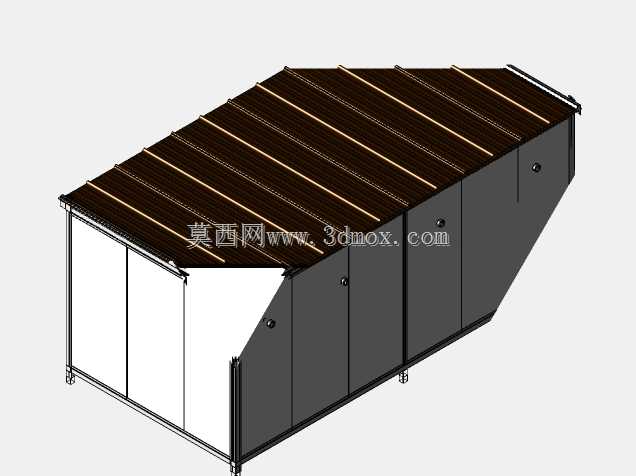

　　设计层面优先考虑户外使用的耐候性与运维便捷性，顶部采用带微坡的一体化顶盖结构，边缘设置外伸的滴水檐，可避免雨水沿舱壁渗漏进内部空间，顶盖内部预留了保温层填充腔，在低温环境下可填充聚氨酯保温材料，避免内部管路冻堵。每个厕位门采用外开式结构，适配狭小内部空间的进出需求，门锁采用内外双开结构，避免内部人员出现意外时外部无法快速开启的安全隐患。舱体侧壁对应每个厕位的高位设置了排气扇安装位，配合厕位底部的进风格栅形成下进上出的通风流路，可快速排出内部异味，无需额外布设复杂的通风管路。

　　外形尺寸上，整体外廓完全适配20英尺标准集装箱的运输边界，长度方向控制在6058mm以内，宽度2438mm，高度2896mm，吊装角件的位置、尺寸完全符合ISO集装箱标准，可直接与标准集装箱半挂车的转锁配合固定，陆运、海运都无需办理超宽超高超限运输审批。安装时仅需对场地做简单的硬化找平，将四个底角件放置在预制的混凝土垫块或者可调支撑脚上即可完成主体固定，外接进水、排污、电源三类接口即可投入使用，单组舱体的现场安装调试周期可控制在4小时以内。

　　结构细节上，底部框架采用型钢焊接成整体格栅结构，地板采用防滑花纹钢板或者玻璃钢防滑地板，承载能力可满足单厕位同时容纳两人加配套洁具的载荷需求，底部框架预留了叉车孔位，短距离转场时可直接通过叉车搬运，无需调用大型吊装设备。厕位内部预留了置物台、衣帽钩的安装点位，可根据使用需求选配加装，照明线路采用穿线管暗敷在壁板内部，避免明线被磕碰损坏，所有电气接口都采用户外防水等级，适配露天雨天的使用场景。舱体外壁可根据使用场景喷涂不同颜色的标识漆，也可粘贴宣传标识，适配不同使用场景的外观需求。

　　在排布灵活性上，单组四联舱可单独使用，也可通过角件连接螺栓将多组舱体横向或者纵向拼接，组成更大规模的公共厕所组团，拼接处可设置共用的走道或者管理间，适配千人级别的大型活动现场使用需求。排污汇流槽的端部设置了快接接口，多组舱体拼接时可通过软管快速将排污管路串联，统一接入排污主管，减少现场管路的布设工作量。进水系统同样采用总管加分路的结构，单路进水即可供给四个厕位的冲水与洗手用水，若有需求也可在舱体端部加装整体式洗手台模块，与主舱体共用进出水管路。
