未来感电动概念摩托整车结构设计

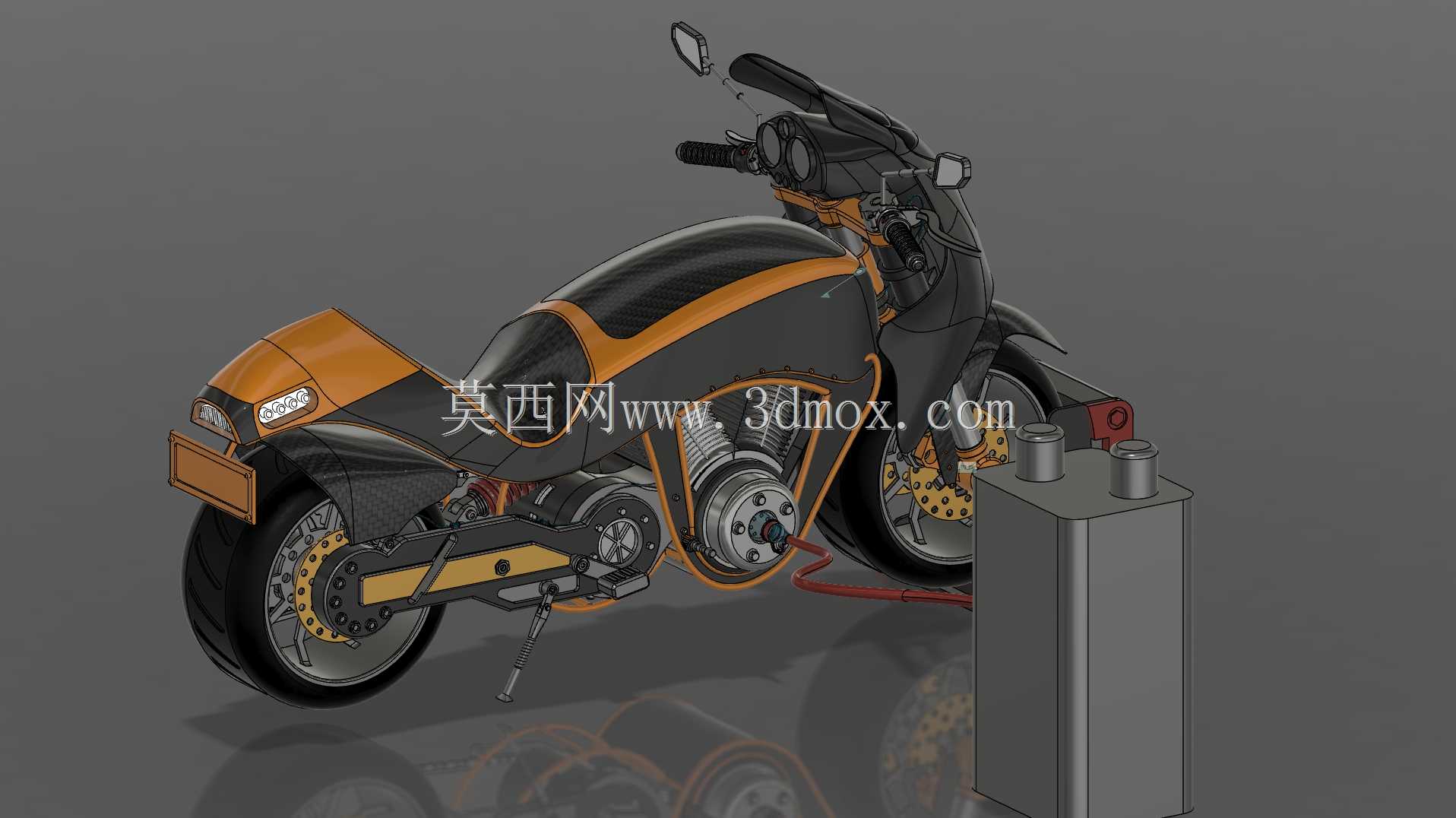

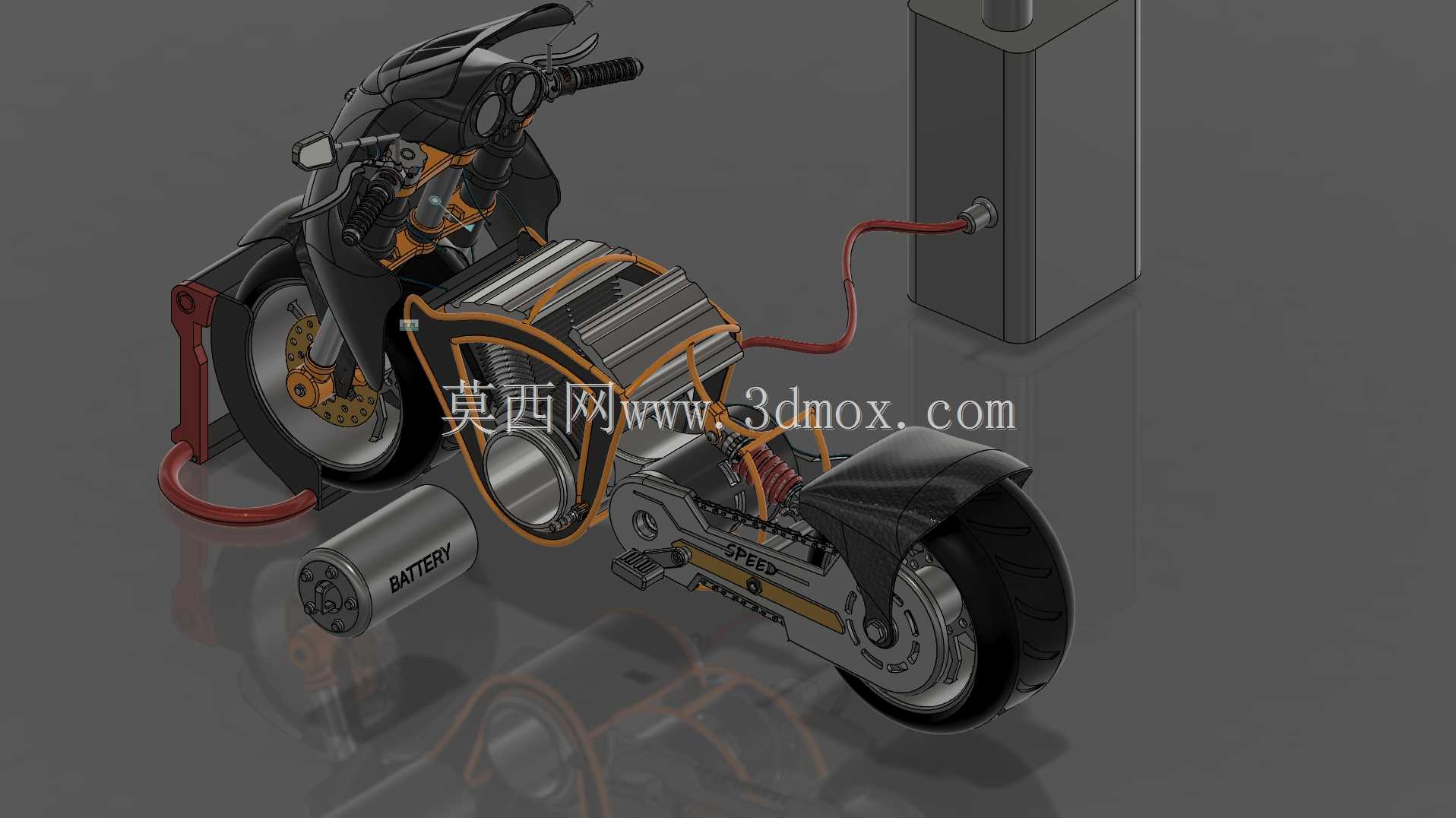

　　这款概念电动摩托的结构设计，首先锚定城市短途通勤、个性化休闲出行两大核心应用场景，在布局阶段就打破了传统燃油摩托的车架约束逻辑。传统燃油摩托需要为内燃机、油箱、排气系统预留连续的大尺寸安装空间，车架多采用环抱式钢管结构围绕动力总成布置，而这款概念车型将电驱系统、动力电池包、电控单元做了集成化模块化布局，主车架采用一体化冲压焊接的脊骨式结构，将动力电池包嵌入车架脊骨内部的空腔，既利用电池包本身的结构强度提升车架整体抗扭刚度，又省去了额外的电池安装支架重量，同时把重心控制在整车前后轴中点偏下120mm的位置，兼顾低速挪车的轻便性与高速过弯的稳定性。

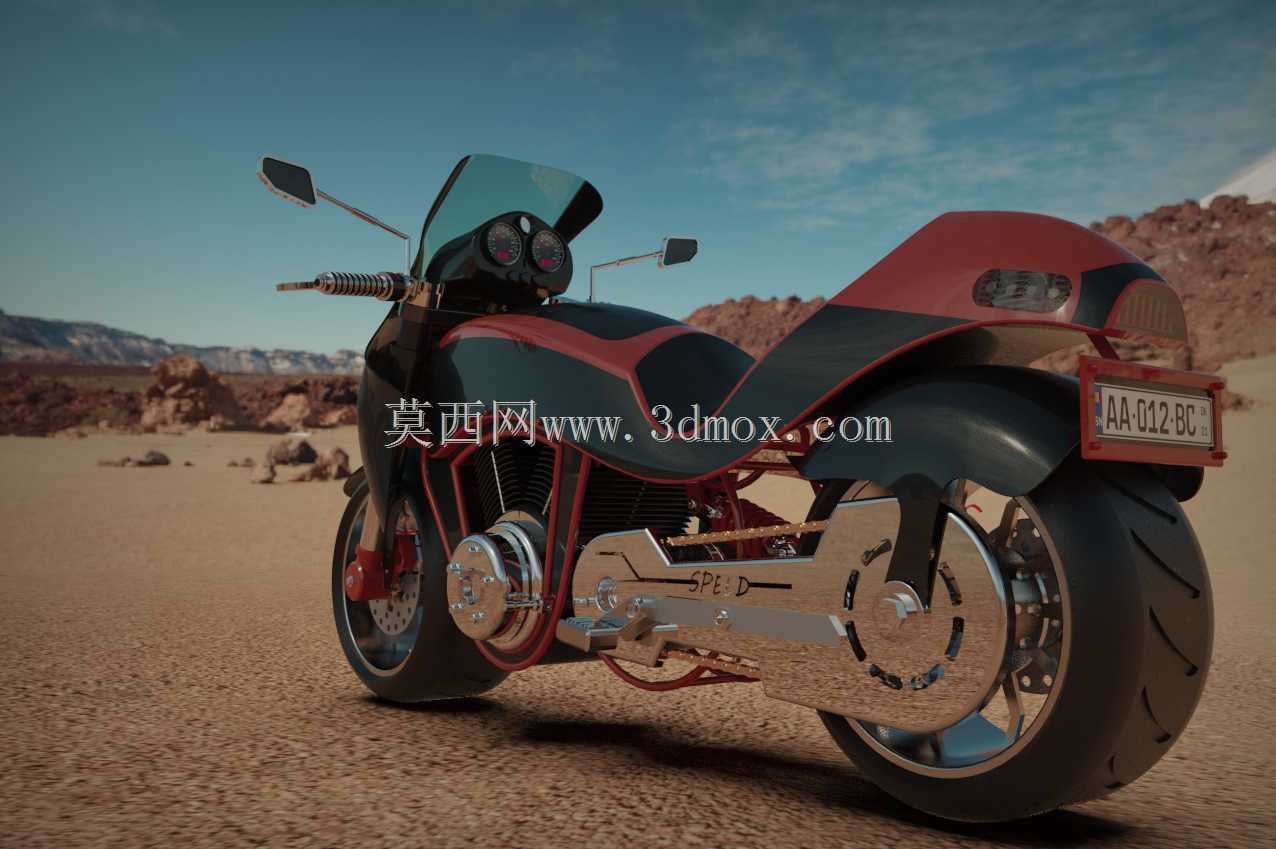

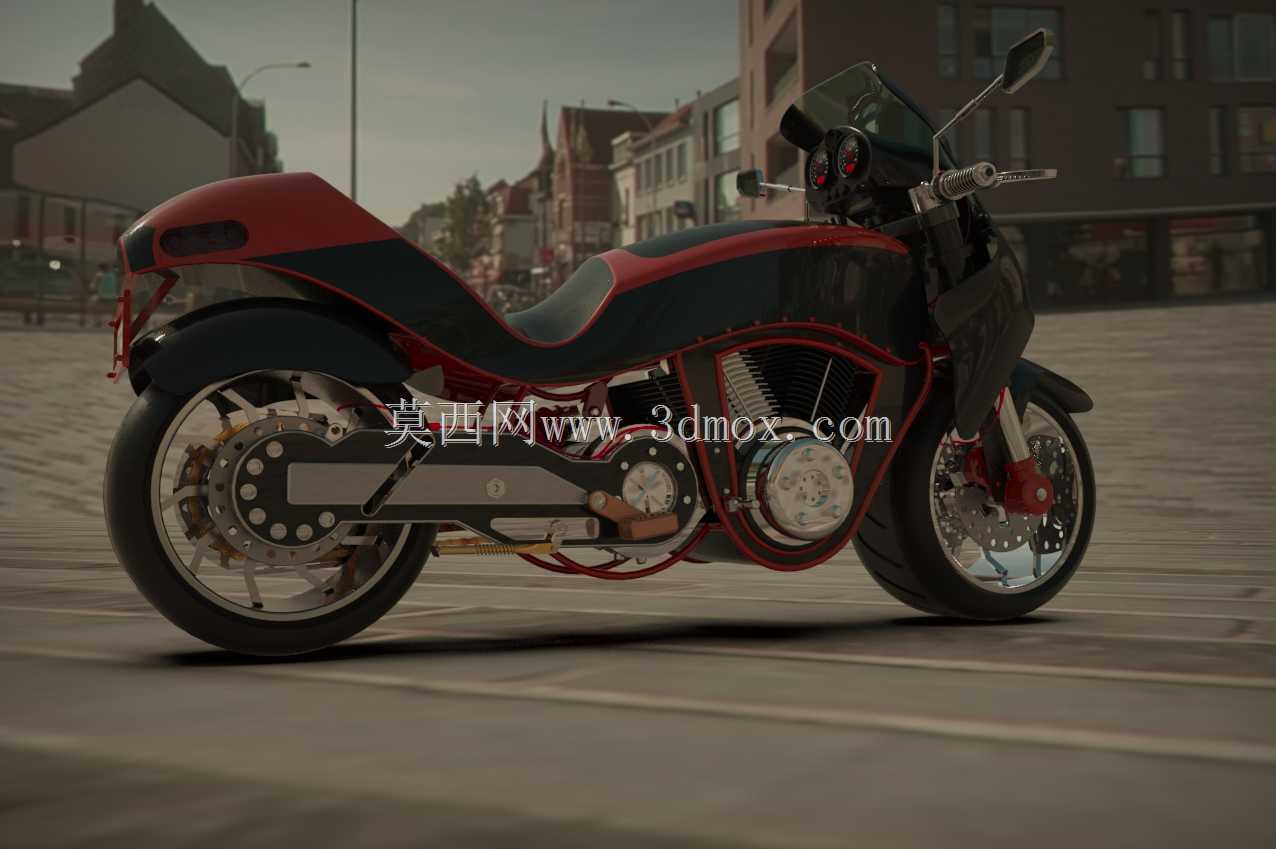

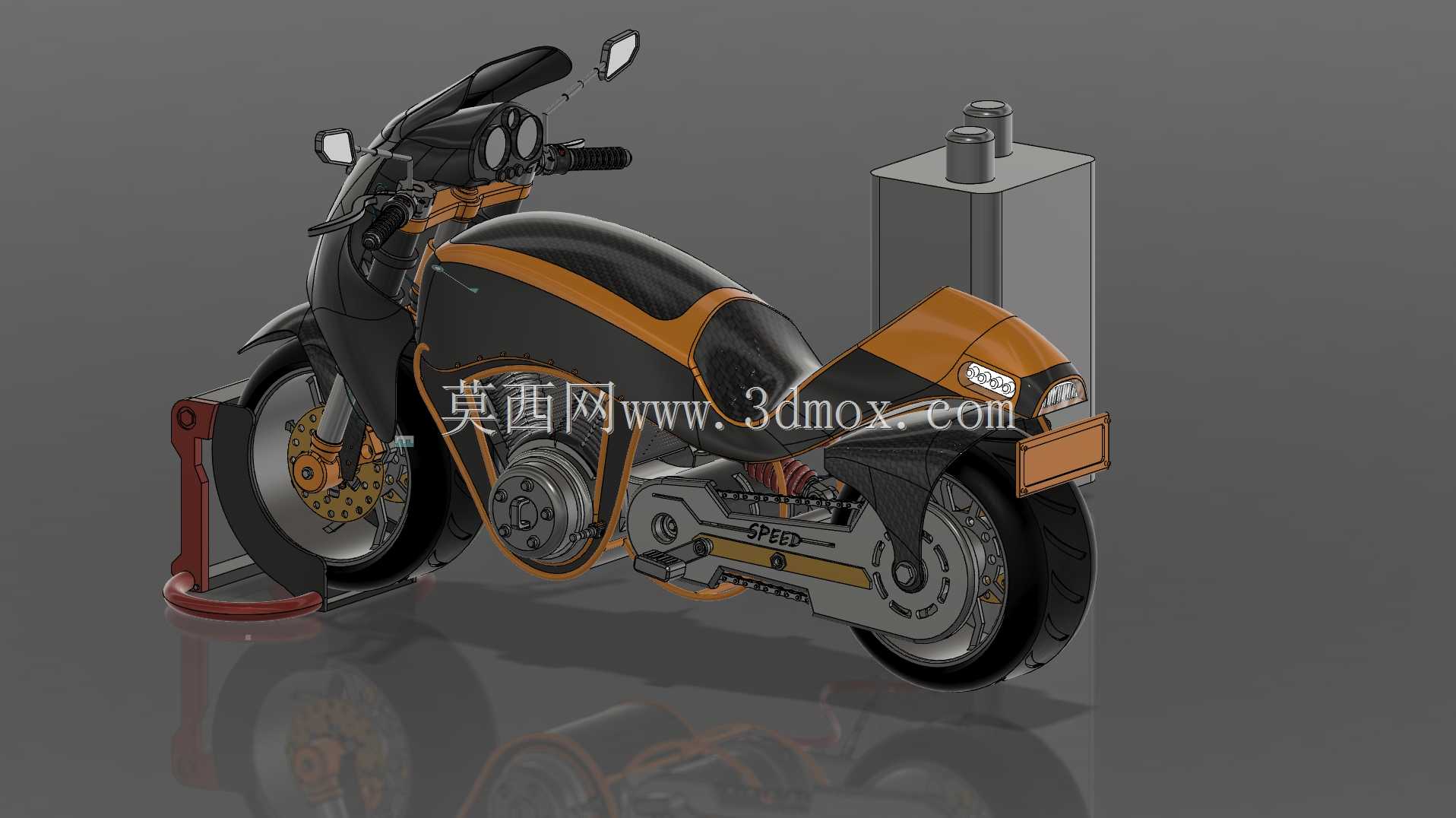

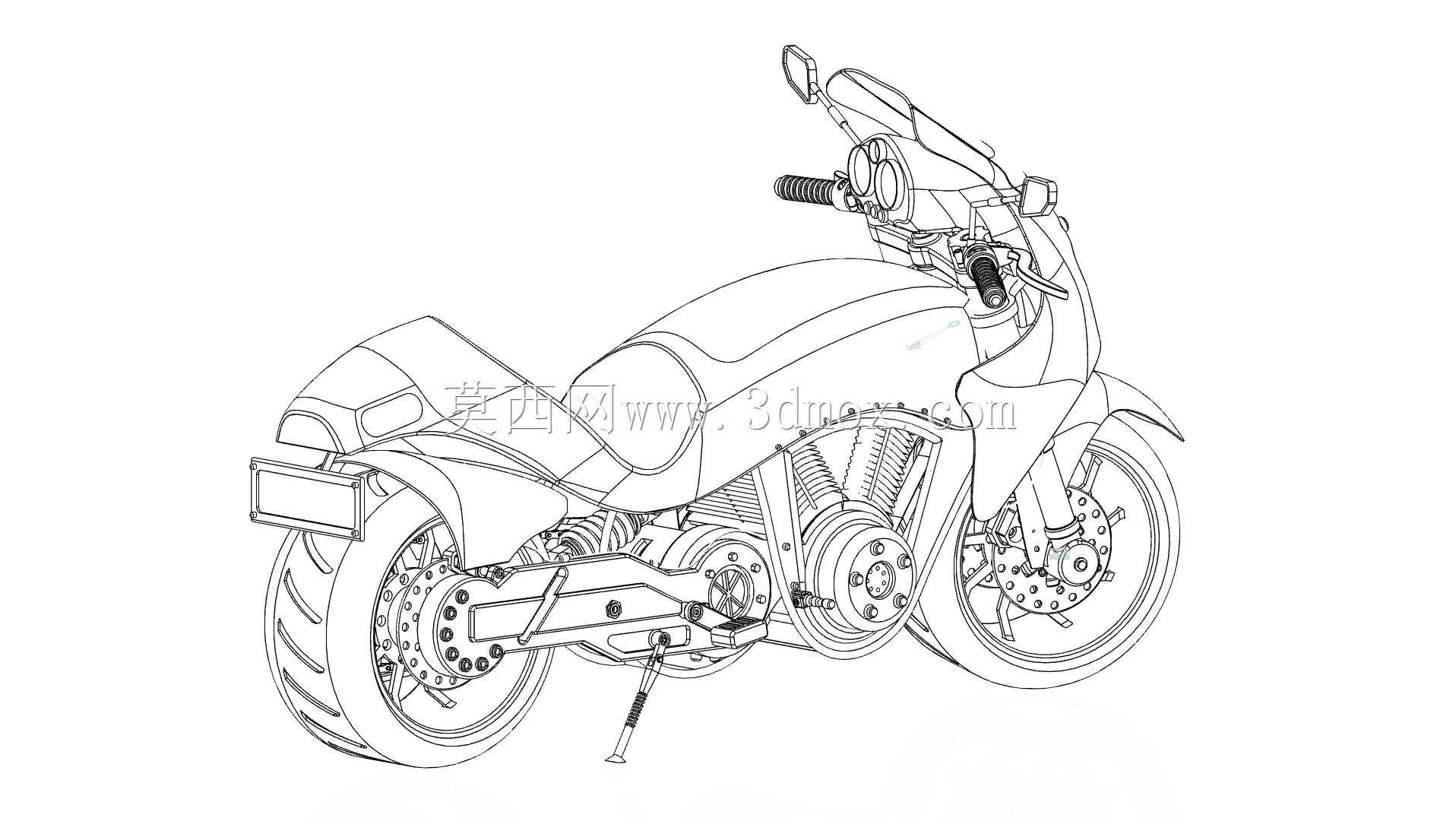

　　从实际用途出发，这款车型没有设计传统摩托的后座与后货架，定位单人次的个性化出行，因此在轮距设定上控制在1480mm，比常规250cc排量燃油摩托短60mm，转弯半径压缩到2.1m，能够适配城市老城区狭窄巷道、商圈地下车库局促转弯位的通行需求。前悬挂采用倒立式液压前叉，安装倾角设定为24度，拖曳距92mm，既保证直线行驶的方向稳定性，又避免转向过于沉重；后悬挂采用单侧摇臂结构，将后传动机构与摇臂做集成设计，后轮拆卸无需拆卸传动组件，日常维护更换轮胎的操作空间更充裕，单侧摇臂的结构也做了拓扑优化，在保证12000N·m抗扭强度的前提下，比传统双侧钢管摇臂减重2.7kg。

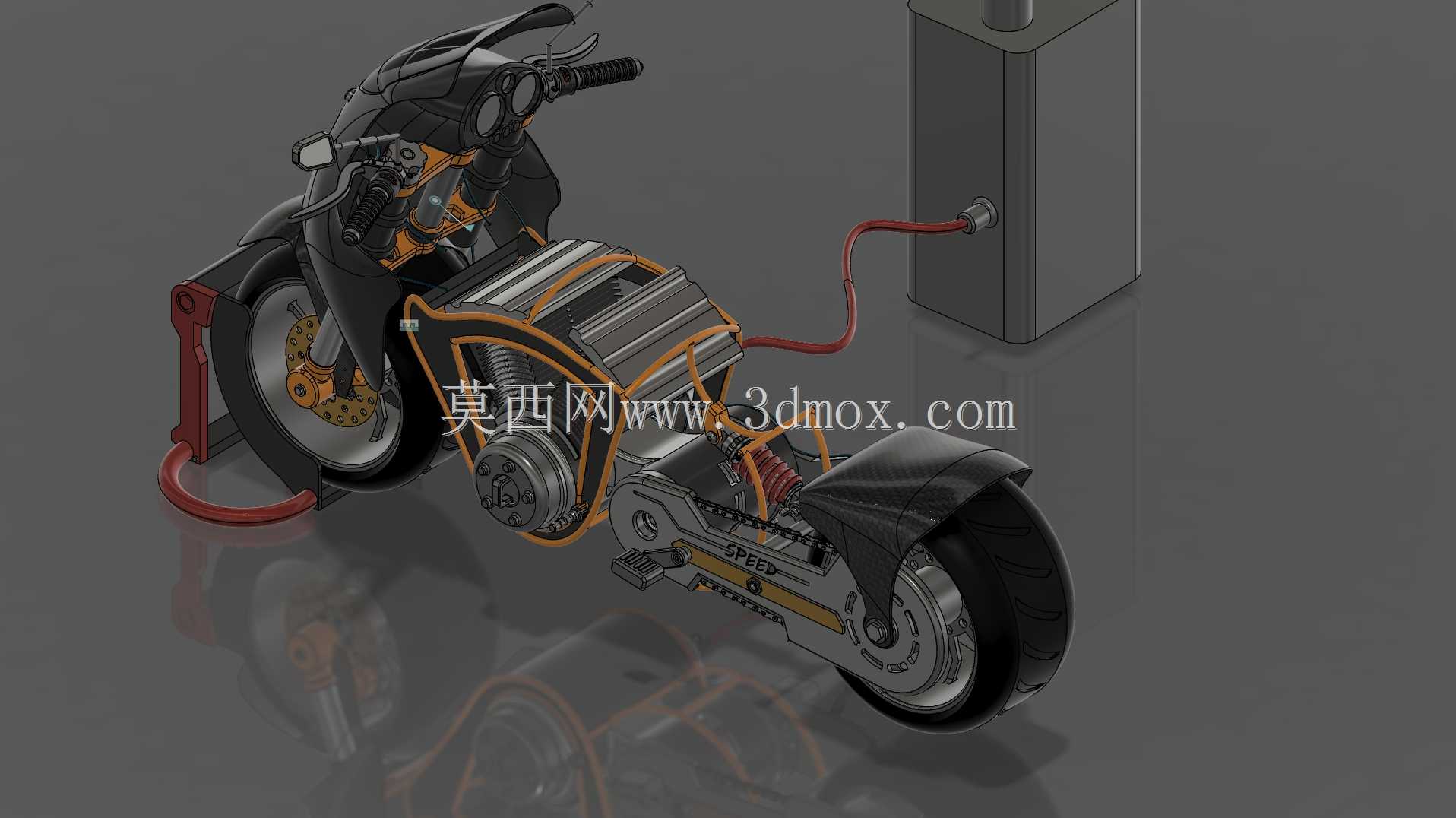

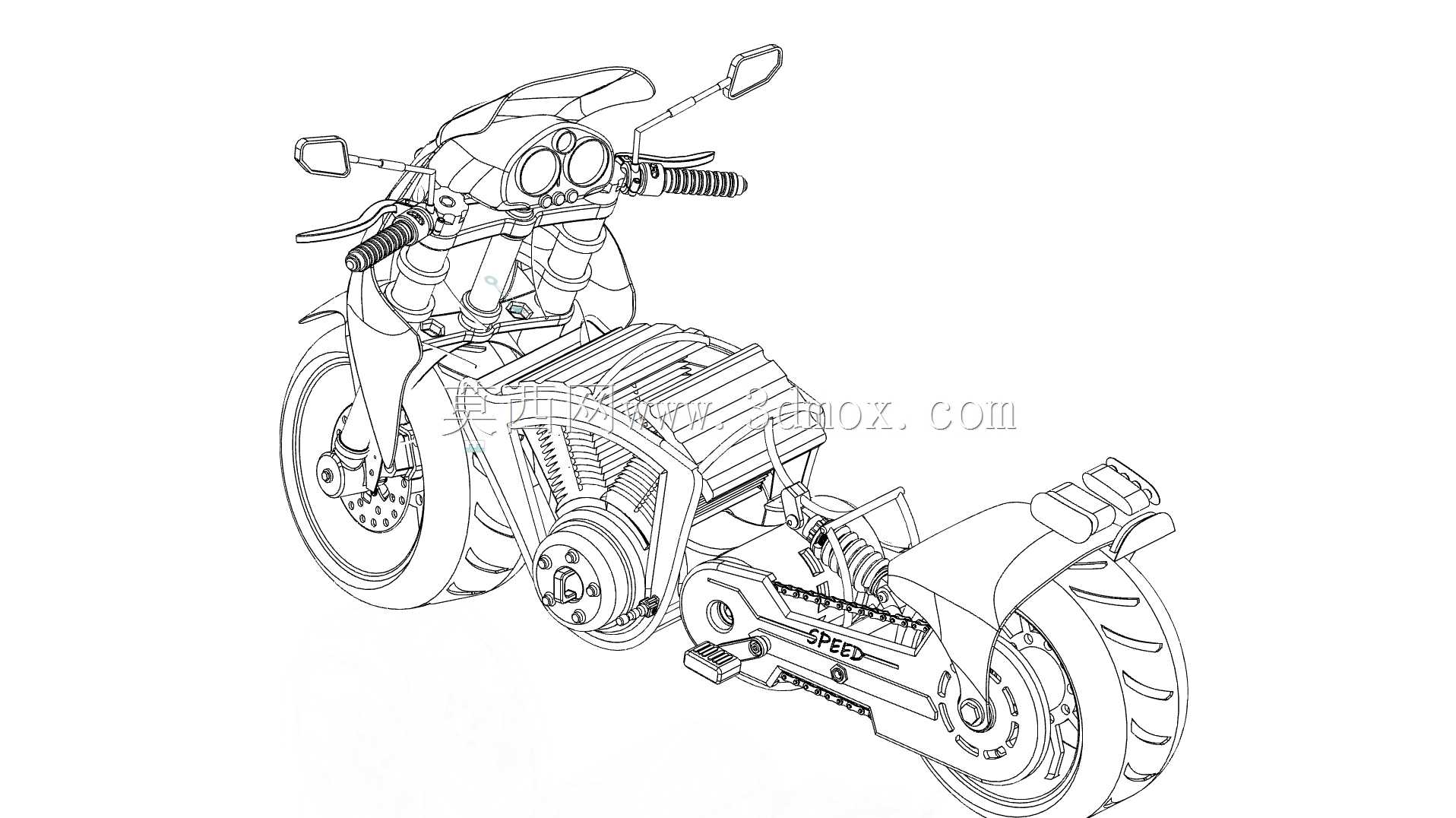

　　动力单元的设计上，这款概念车型将驱动电机布置在后轮摇臂的枢轴位置，通过齿轮直连后轮，省去了传统摩托的链条或皮带传动结构，减少了传动过程中的动力损耗，也消除了传动部件日常张紧、润滑的维护需求。电机外壳同时作为后摇臂的结构受力件，外壳表面设计了阵列式散热鳍片，车辆行驶过程中迎面气流可以直接扫过鳍片带走热量，无需额外设计散热风扇与冷却管路，简化了整车管路布局。前轮采用双浮动盘对向四活塞制动结构，后轮采用单盘单活塞制动，制动管路沿着车架内侧的走线槽布置，避免外露管路被飞石击打损坏，同时预留了ABS传感器的安装位与走线空间，传感器与信号齿圈的安装间隙控制在0.8-1.2mm的标准范围内，保证制动信号采集的准确性。

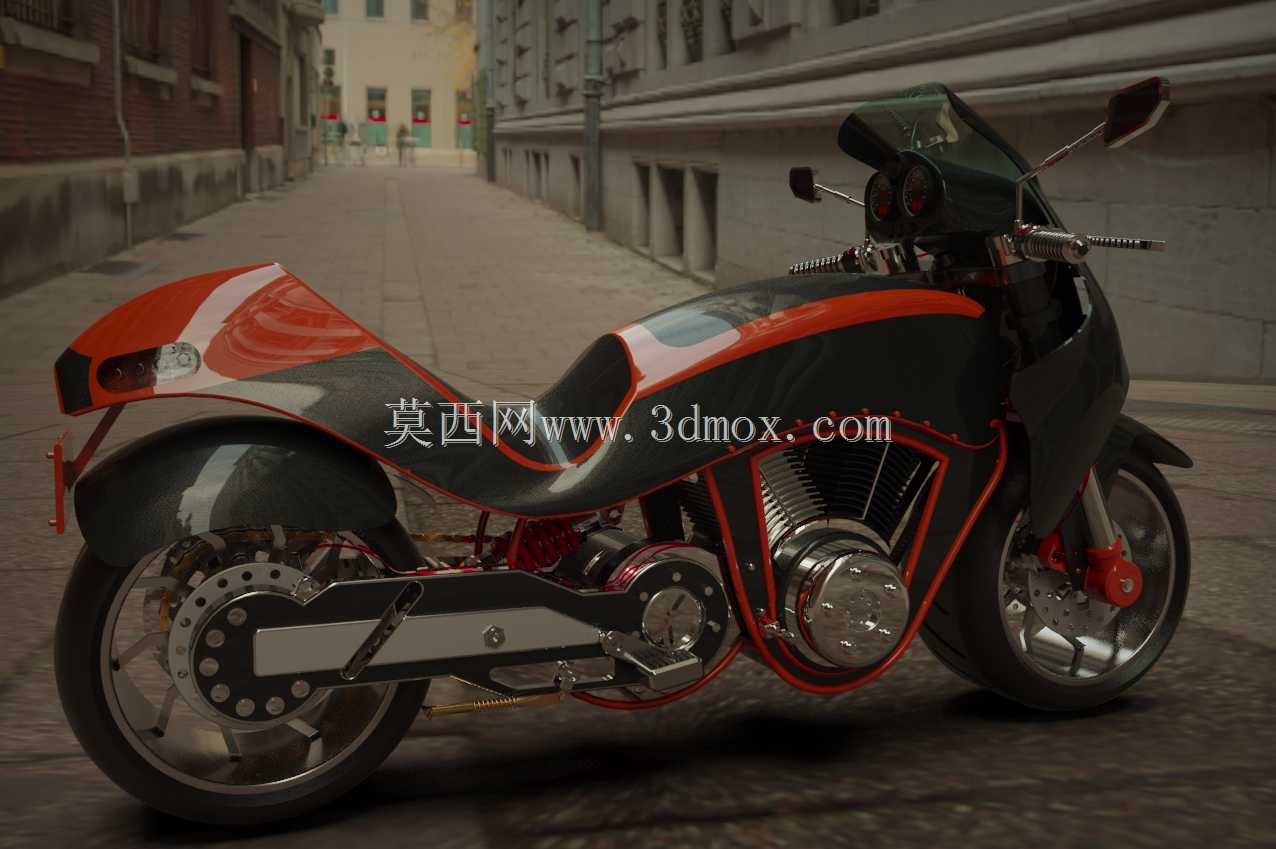

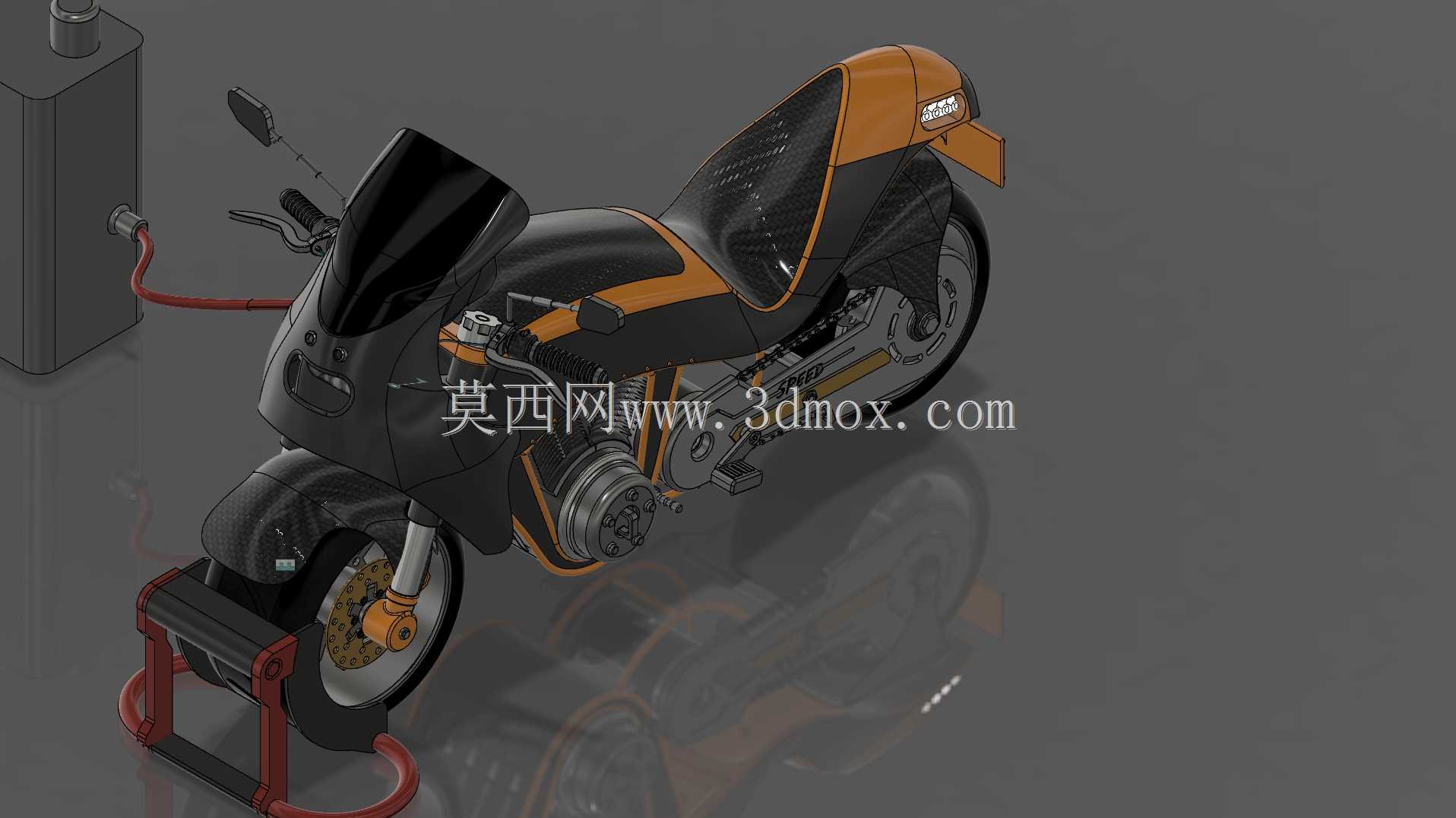

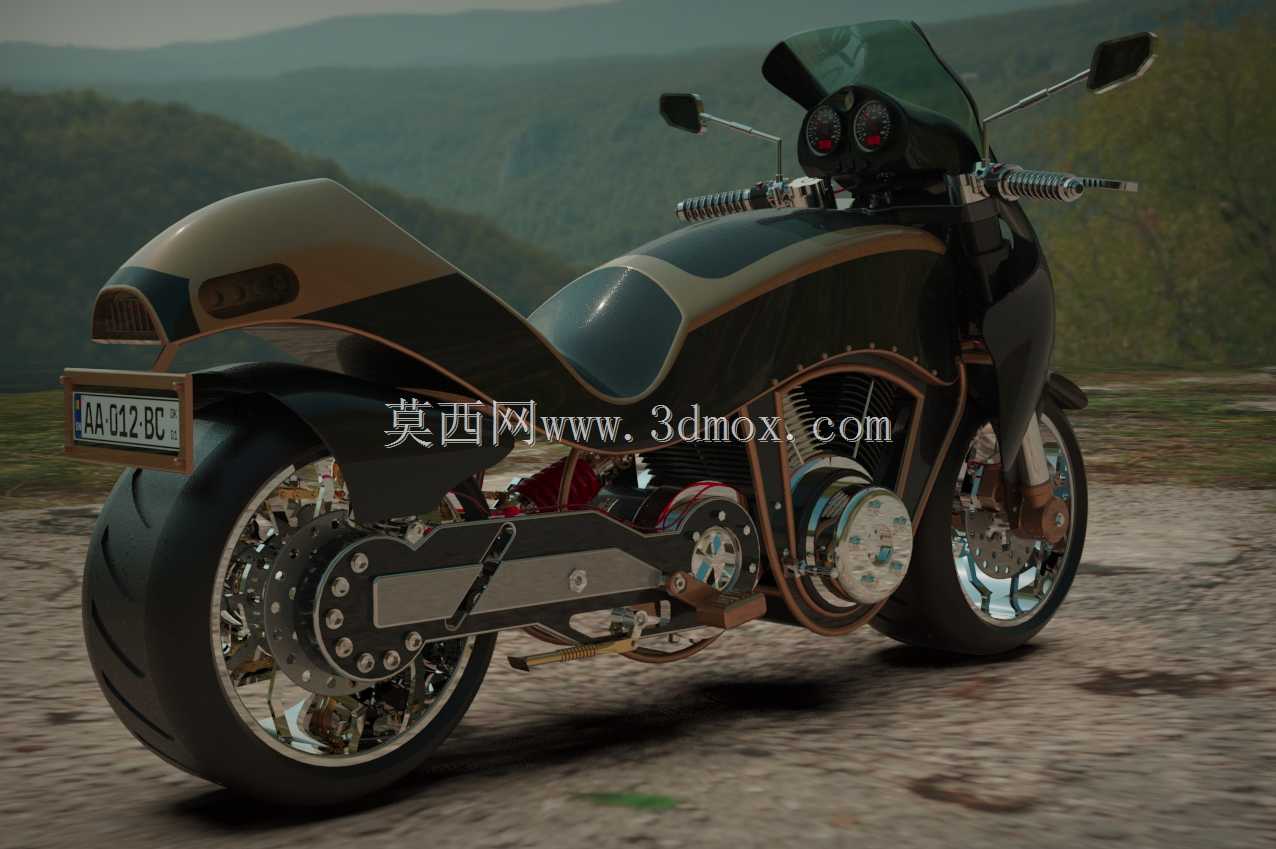

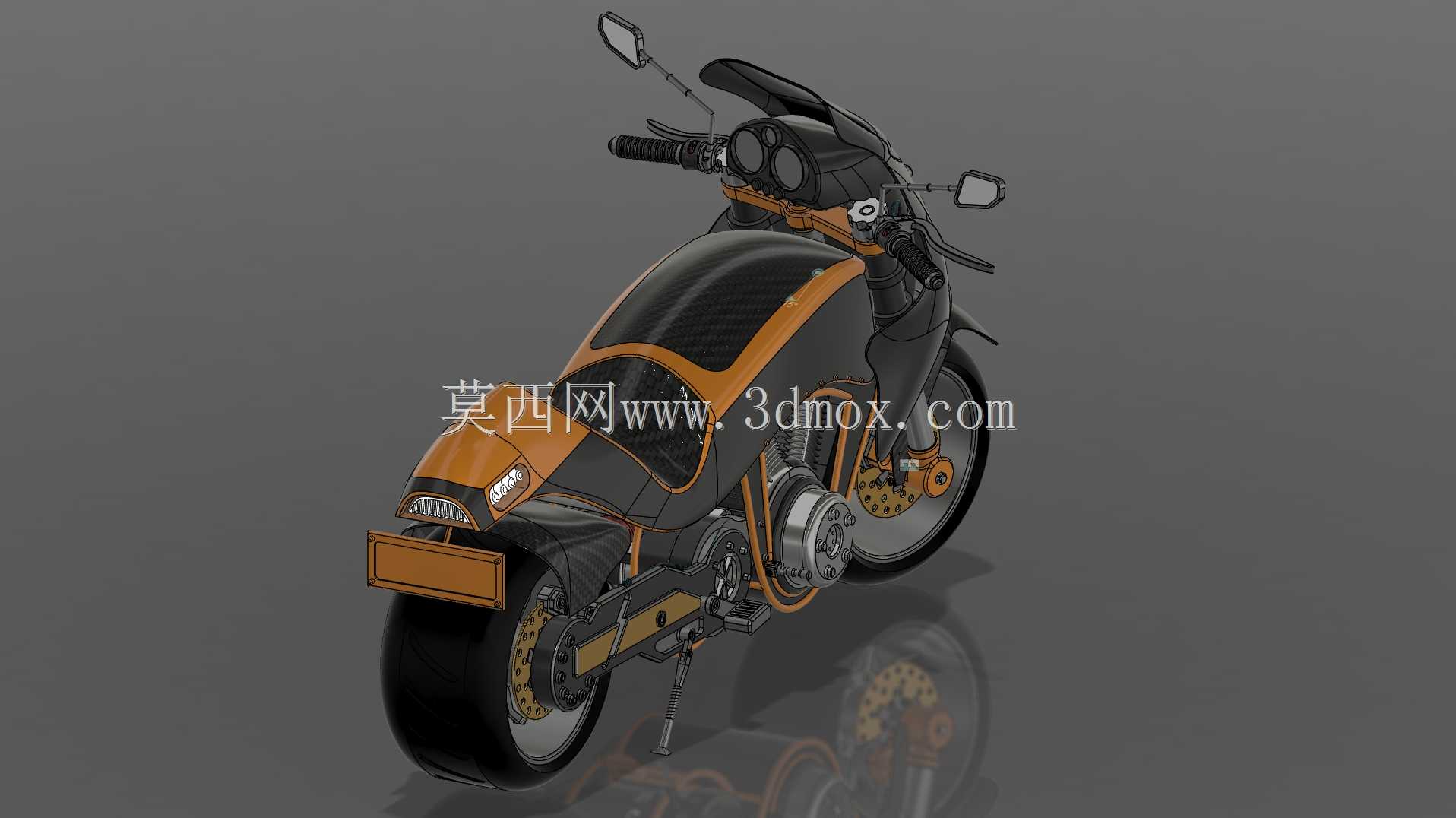

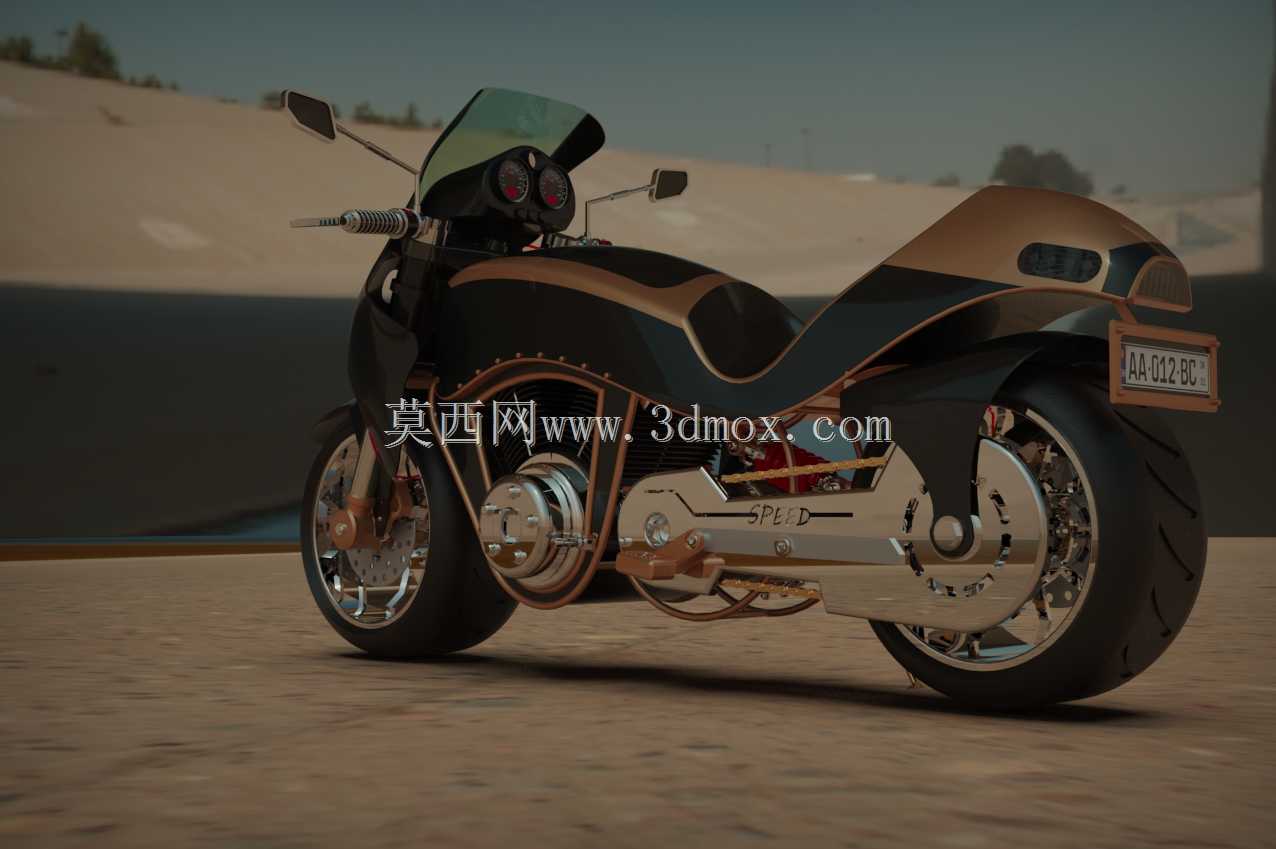

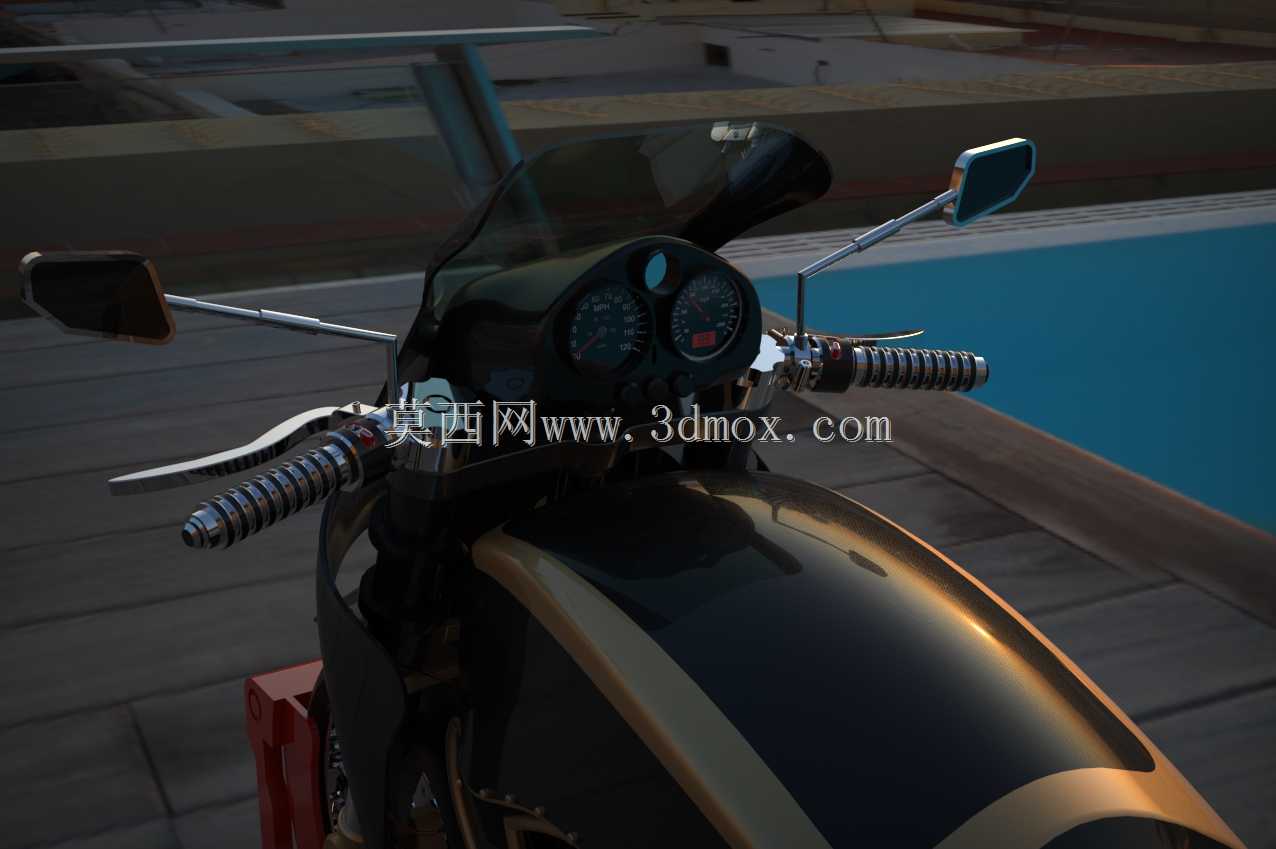

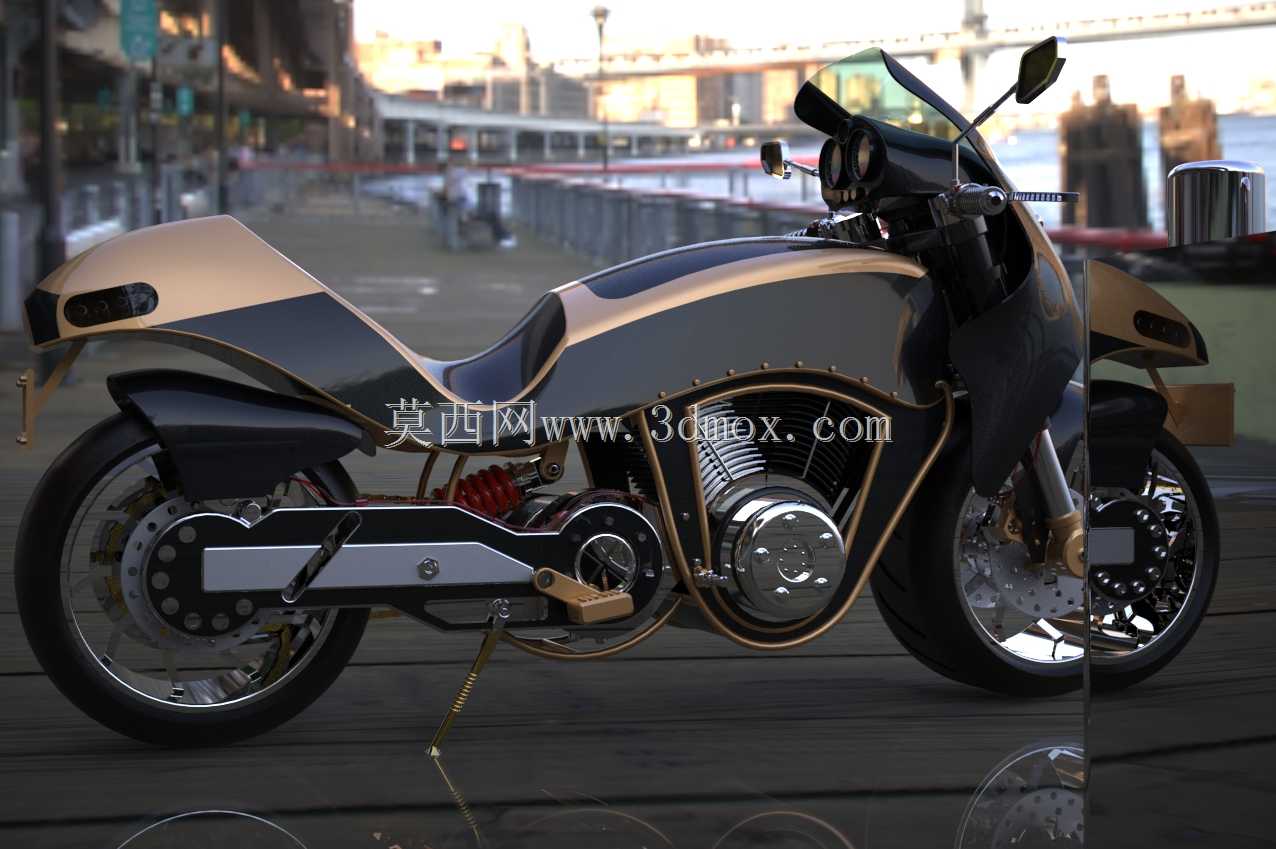

　　外形设计上，整车覆盖件采用流线型一体化设计，前风挡采用渐变熏黑的聚碳酸酯材质，安装角度做了风阻优化，在时速60km/h行驶时可以将迎面气流导向骑手肩部以上，降低骑手正面受到的风阻；车身侧覆盖件将车架、电池、电控单元完全包裹，覆盖件与车架之间预留了8mm的安装间隙，避免行驶过程中覆盖件震动与车架产生异响，覆盖件的固定点全部采用隐藏式卡扣设计，外表面没有外露的螺丝孔位，保证外观的整体性。前后轮采用17寸铸造铝合金轮毂，前轮宽度120mm，后轮宽度180mm，轮胎安装位的轮辋边缘做了加强筋设计，能够承受过弯时32度倾角下的侧向载荷。

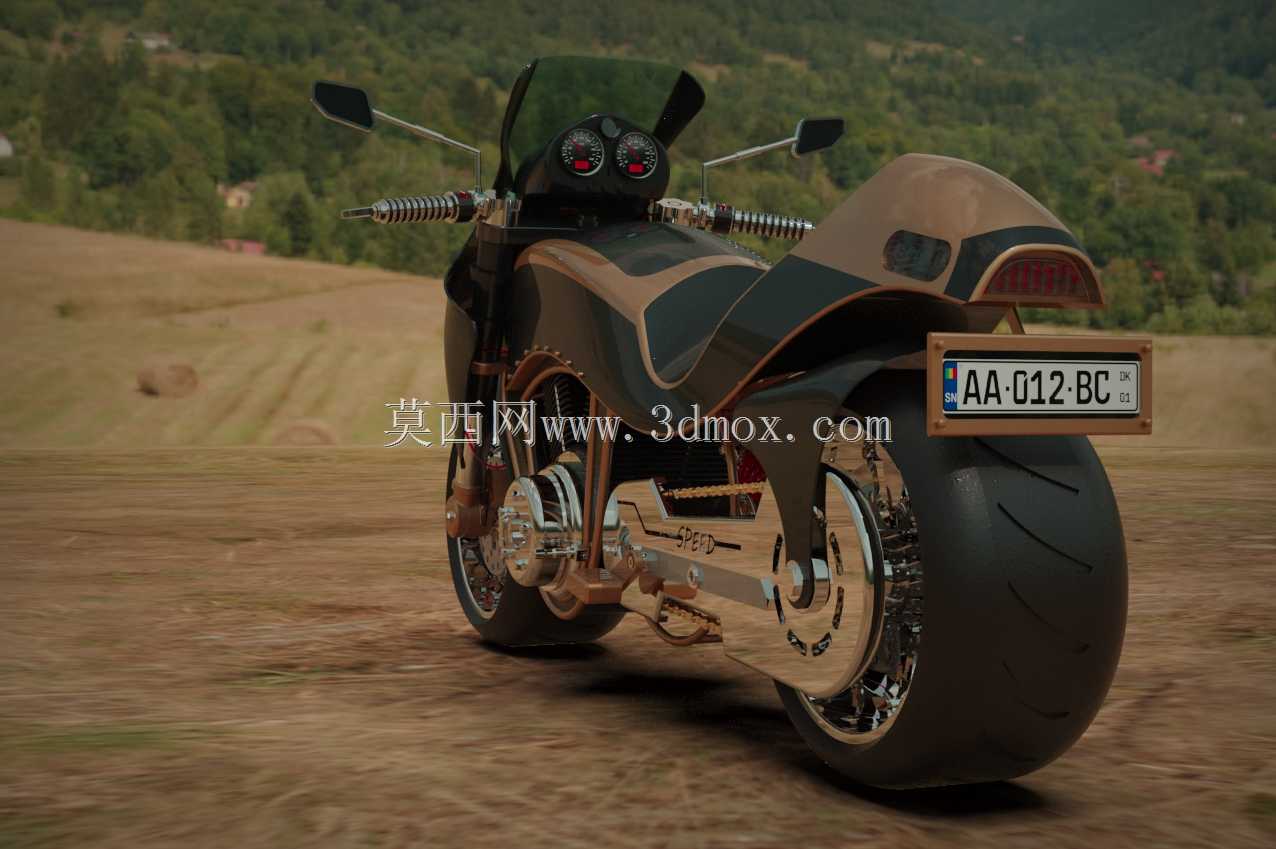

　　安装边界的设定上，整车总长2030mm，总宽720mm（包含后视镜宽度为860mm），坐高设定为780mm，适配身高165cm-185cm的骑手使用，车把转向角度左右各38度，停车时车把转动不会与油箱位置的覆盖件、骑手腿部发生干涉。脚踏位置做了可折叠设计，正常行驶时脚踏展开距离车身侧面120mm，保证骑手腿部有舒适的放置角度，停车时脚踏可以向上折叠，减少车身侧面突出物，方便在狭窄空间挪车。尾部的集成式尾灯采用LED光源，嵌入尾部覆盖件内部，与尾部线条完全齐平，后转向灯集成在尾灯两侧，没有额外突出的灯组结构，降低尾部被剐蹭损坏的概率。整车的线束全部沿着车架内部的预留穿线孔布置，线束接插件全部采用防水等级IP67的型号，接插件位置预留了检修开口，日常检修电控系统无需拆卸大面积覆盖件，只需要打开对应位置的检修盖板即可完成接插件插拔、故障码读取等操作。
