抛球机机械结构设计三维图纸

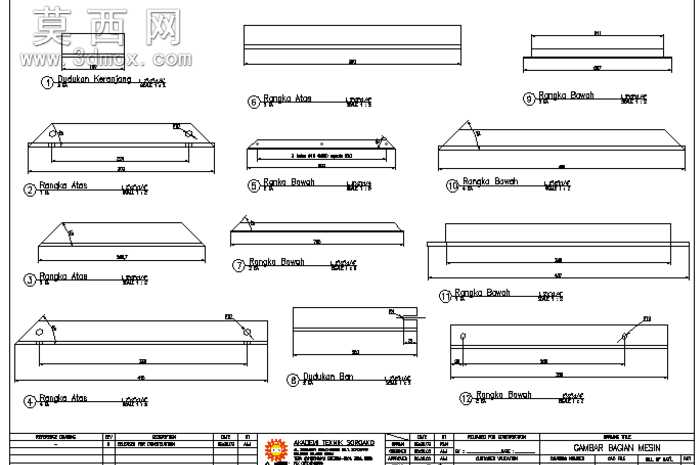

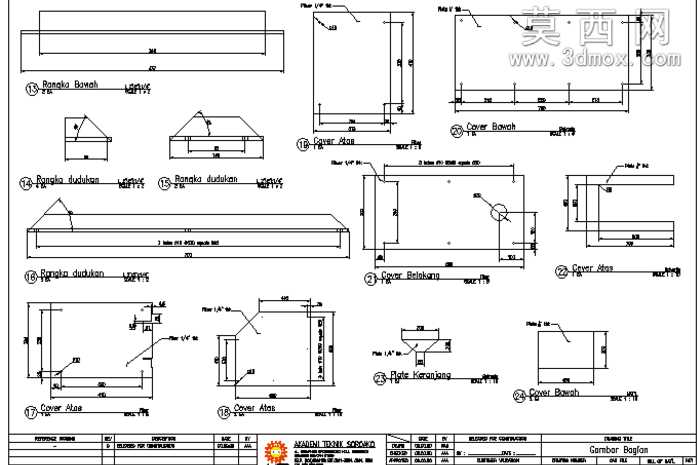

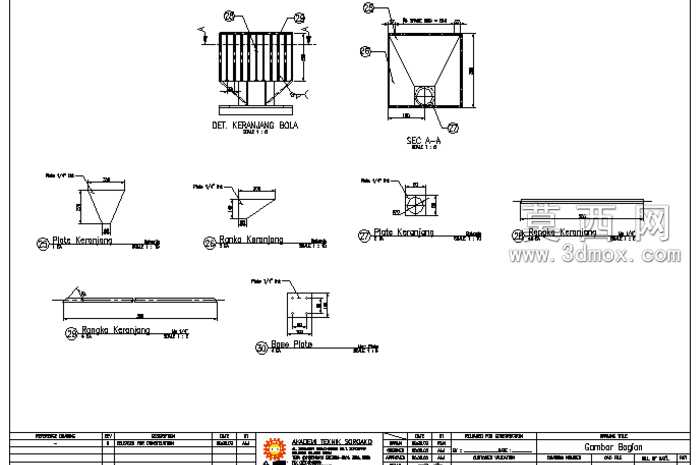

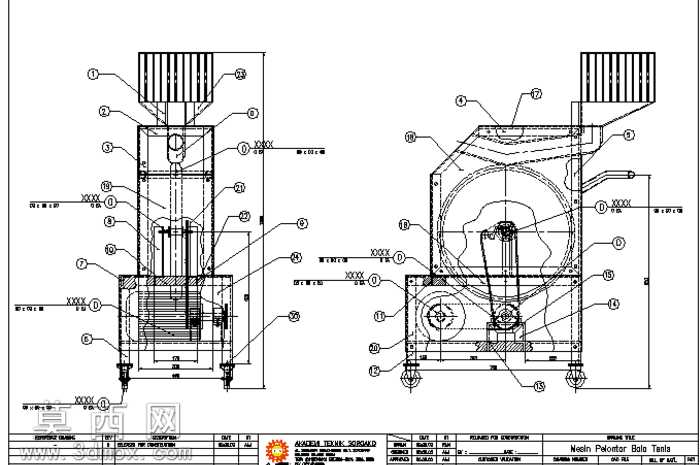

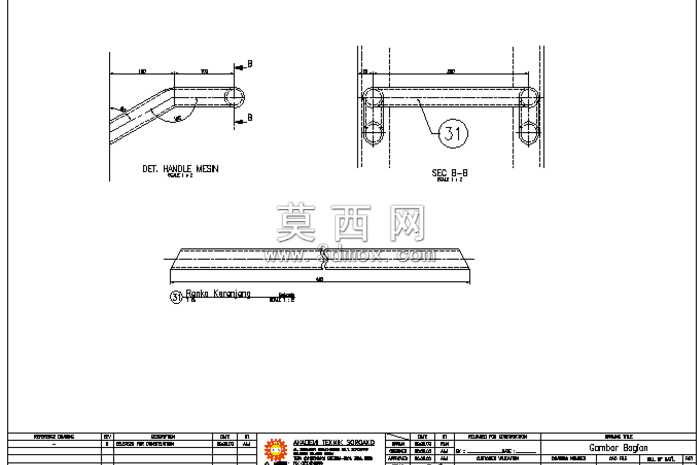

本套抛球机机械结构设计采用三维建模软件完成全参数化建模，建模过程严格遵循机械设计规范，对设备的各个组成部件进行1:1等比例还原，确保各零件间的装配关系准确无误，无干涉错位问题。从结构组成来看，设备整体分为上部进料储料段、中部抛射执行段、下部动力传动段以及底部移动机架四个核心部分，上部进料仓采用斜向导流结构设计，能够引导待抛射球体顺畅进入抛射工位，避免卡料堵料问题；中部抛射执行段采用大直径轮式抛射结构，通过轮体高速转动产生的离心力将球体沿预设导向通道抛出，导向通道的角度可根据抛射需求进行调整，适配不同抛射距离与抛射角度的使用场景；下部动力传动段集成了动力源、传动带轮、传动轴系等核心部件，动力通过带传动传递至抛射轮，传动结构布局紧凑，传动效率稳定，同时设置了对应的防护结构，避免传动部件外露引发安全隐患；底部机架采用方管焊接框架结构，具备足够的结构强度与刚性，能够承受设备运行过程中的振动载荷，机架底部安装有万向脚轮，方便设备的移动转场，同时脚轮带有锁止结构，设备就位后可锁定位置避免运行时移位。建模过程中对所有零件的材质进行了对应赋予，机架类零件赋予碳钢材质，抛射轮等运动部件根据受力需求赋予对应合金材质，传动件赋予标准传动件材质属性，同时对配合面、安装孔位等细节进行了精细化建模，确保模型可直接用于后续的工程图导出、结构仿真分析以及加工制造参考。设计过程中充分考虑了设备的维护便捷性，各功能模块采用分体式装配设计，易损件可快速拆卸更换，整体结构布局合理，在保证抛射性能的前提下尽可能压缩设备整体体积，提升设备的场景适配性。
