大涵道比涡扇喷气发动机结构三维数模

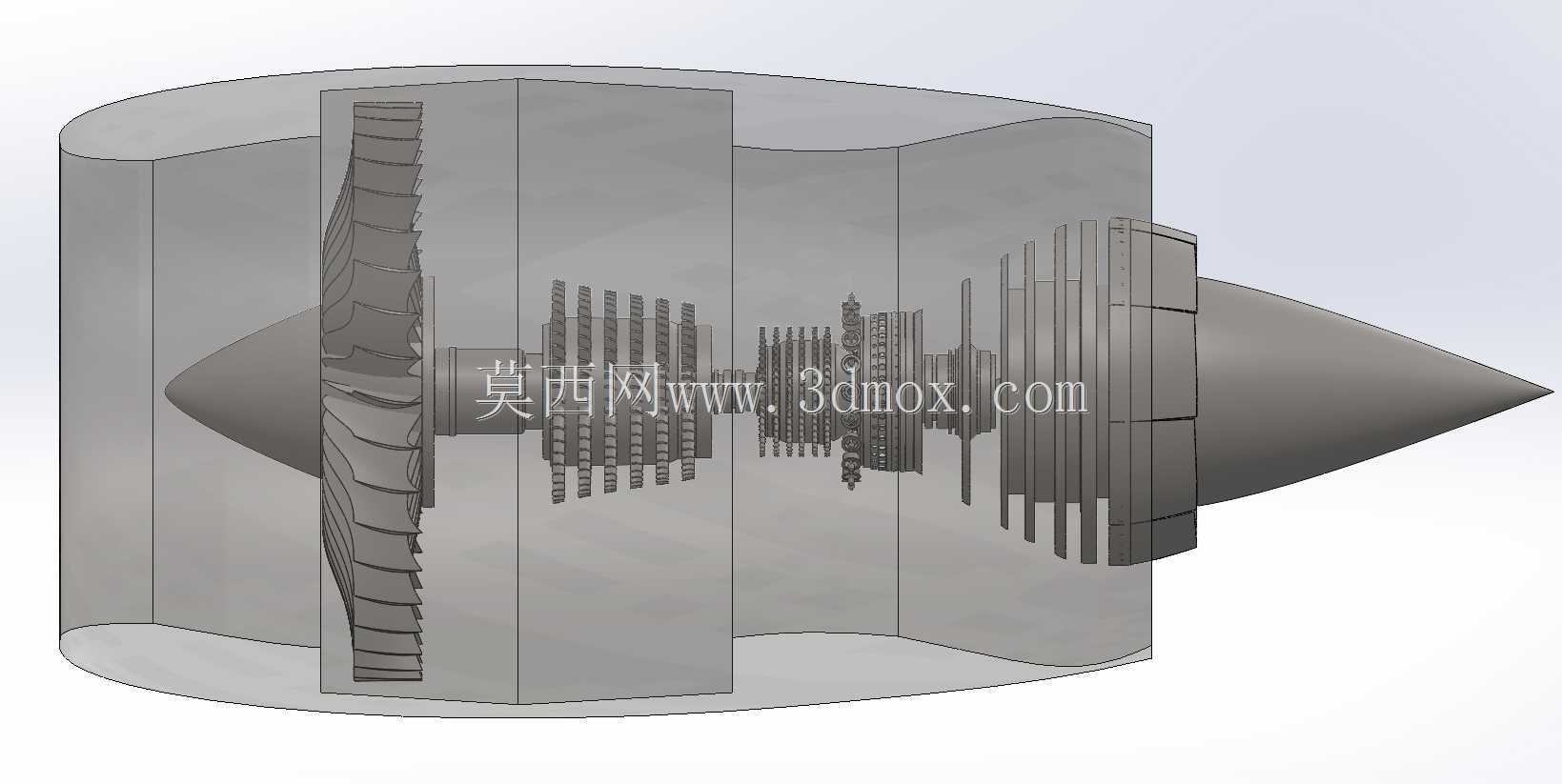

　　在民用干线客机、大型军用运输机的动力选型中，大涵道比涡扇喷气发动机是当前应用占比最高的动力形式，这类动力装置通过外涵道冷气流与内涵道热喷流的混合输出，在亚音速飞行区间能获得远超涡喷发动机的推进效率，同时大幅降低燃油消耗与排气噪声，是民航业实现长航程、低运营成本的核心支撑部件。本次完成的结构数模完整还原了涡扇发动机的核心流道与部件层级关系，从进气道入口的整流帽罩开始，依次排布单级大直径风扇叶片、多级低压压气机轮盘、高压压气机组件、环形燃烧室、高压涡轮导向器与工作叶片、低压涡轮级组，最终收敛到尾喷管出口，所有转动部件与静子部件的配合间隙均按照实际工程中的装配边界预留，可直接用于结构干涉检查与装配路径模拟。

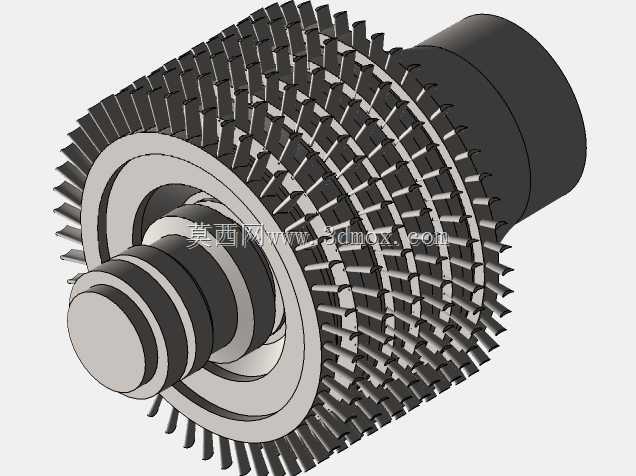

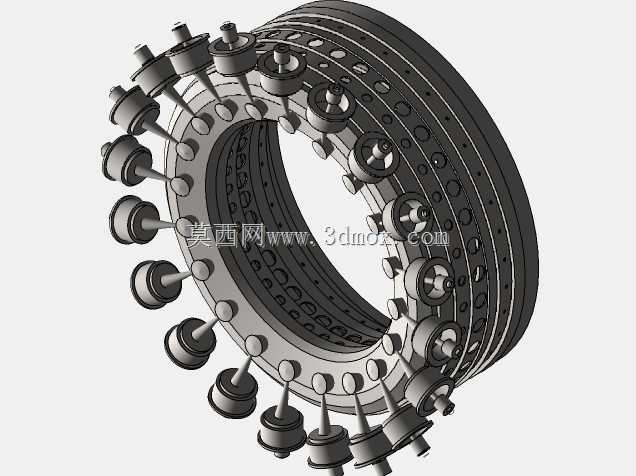

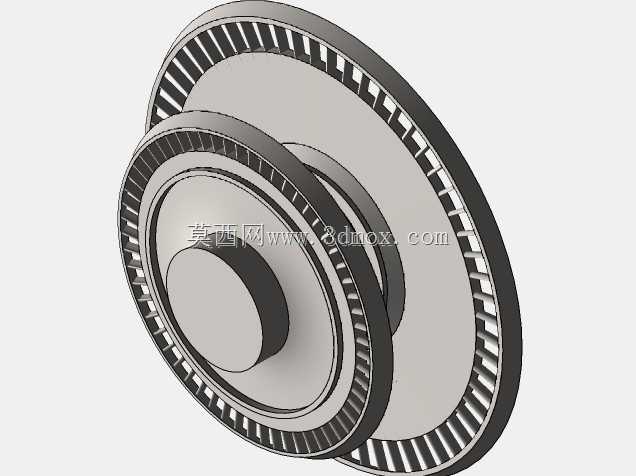

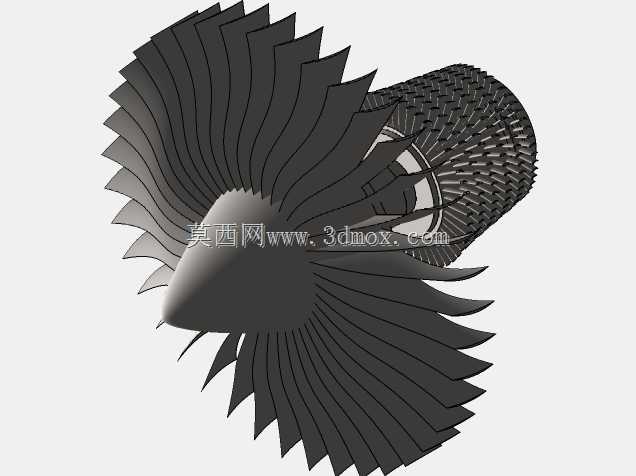

　　从设计思路来看，数模构建过程中优先保证了气流通道的连续性，风扇段采用宽弦空心叶片的叶型曲率，叶片前缘后掠角度符合高亚音速来流的减阻设计要求，每片风扇叶片的榫头结构与风扇盘的燕尾型榫槽完全匹配，轮盘边缘的封严篦齿结构也做了细节还原，避免转动过程中气流泄漏影响压比。压气机段的各级轮盘直径逐级缩小，叶片弦长与安装角随级次变化匹配不同压缩阶段的气流速度，燃烧室部分采用环形腔室结构，内部的火焰筒头部旋流器、燃油喷嘴安装座、点火嘴接口均做了实体化表达，能够直观展示混合气形成与燃烧组织的空间布局。涡轮段的高压涡轮叶片带有内部冷却通道的外部轮廓示意，叶片前缘的气膜孔位置按实际热防护需求排布，导向叶片的安装角度可引导高温燃气以最优攻角冲击涡轮工作叶片，实现热能到轴功率的高效转换。

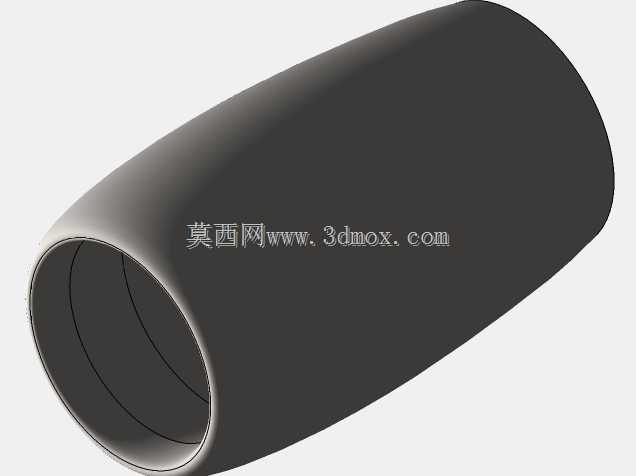

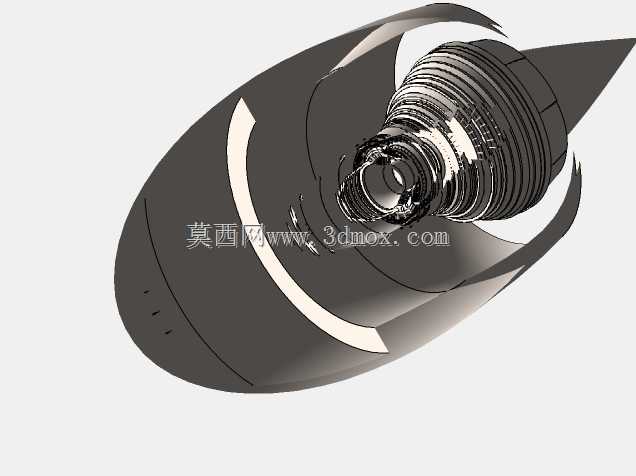

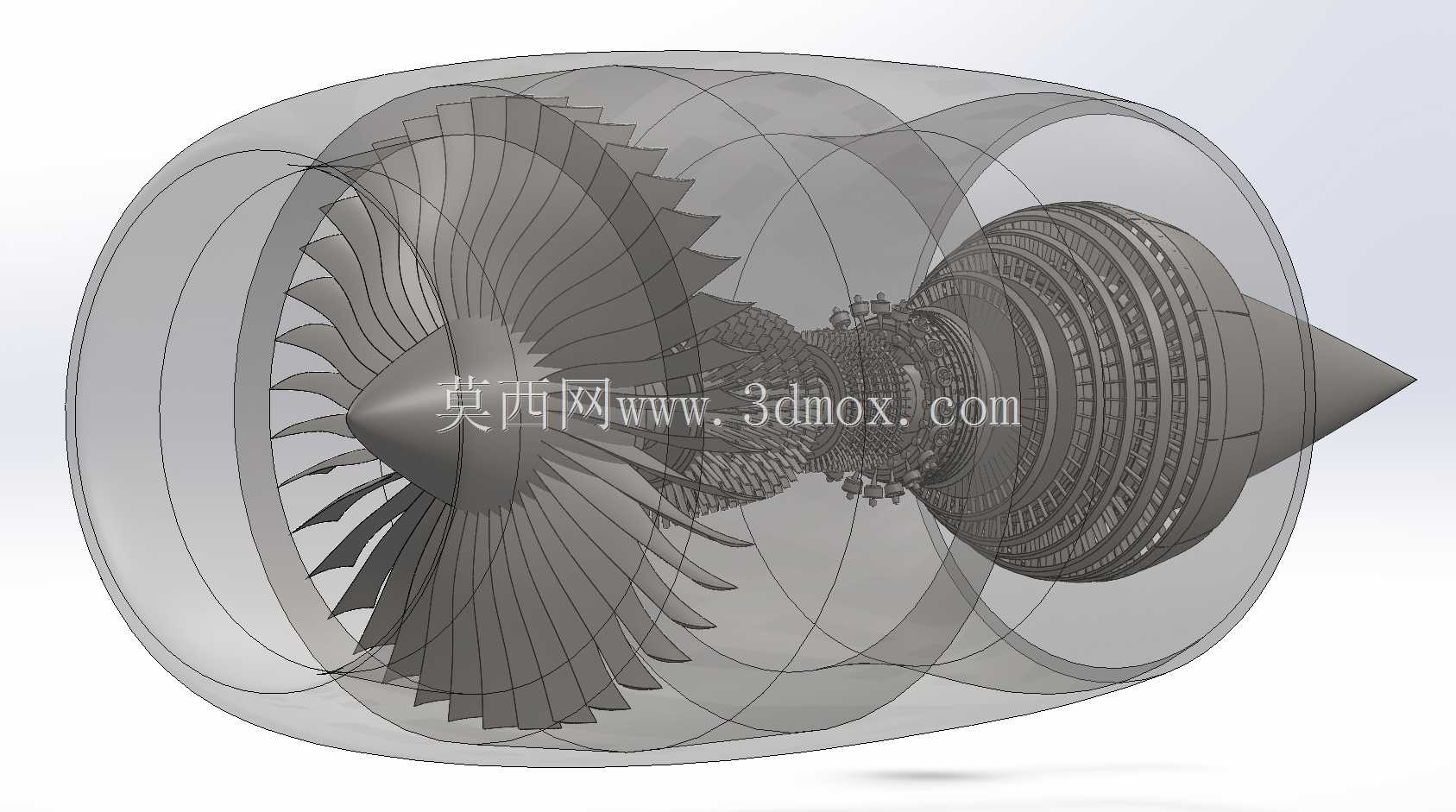

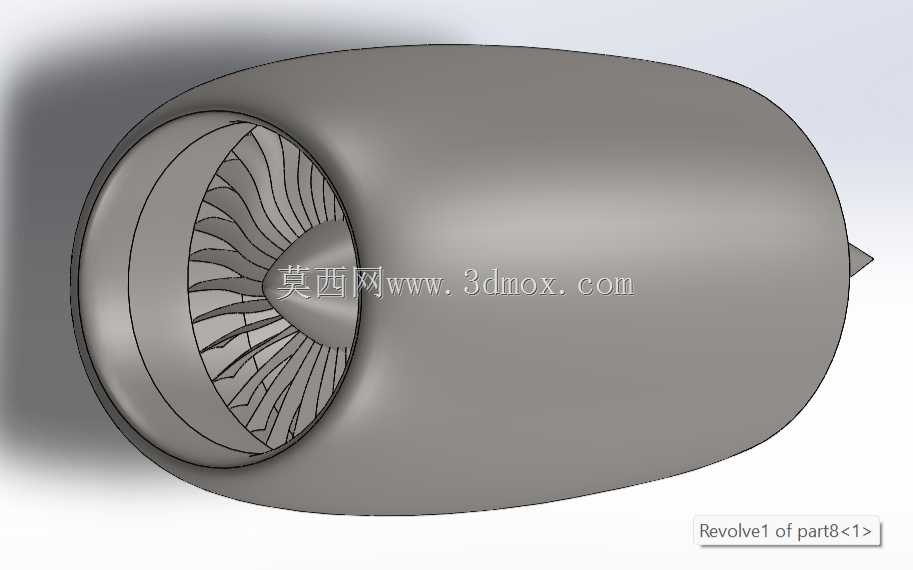

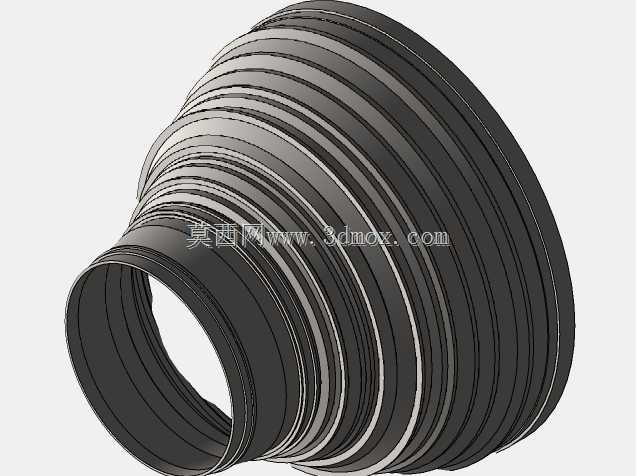

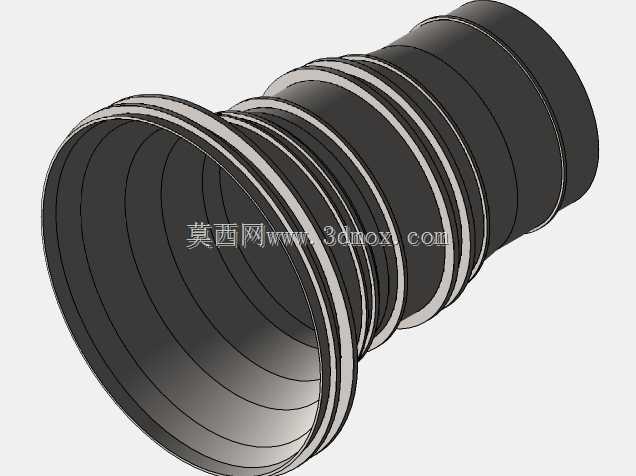

　　在安装边界的尺寸设定上，数模以当前窄体客机常用的1.5米级风扇直径为基准，整机长度控制在3.2米左右，最大外径位于风扇机匣位置，核心机段的机匣直径收窄至1米左右，外涵道的机匣与核心机机匣之间通过径向支板连接，支板内部预留了管路与线缆的穿行空间，与实际发动机的支撑结构完全一致。机匣部分采用半透明化的实体表达，既保留了整机的外部轮廓特征，又能清晰展示内部转子与静子的层级排布关系，方便教学演示与结构认知使用。

　　这类结构数模在实际工程场景中可用于多个环节：在航空类院校的教学中，可作为发动机结构课程的直观教具，帮助学员理解各部件的相对位置与工作逻辑；在动力装置的初步选型阶段，可用于模拟发动机与机翼吊舱、机身尾段的安装匹配，检查短舱结构与发动机本体的干涉情况；在维修培训场景中，可作为拆解流程模拟的基础数模，梳理转子组件、静子组件、附件机匣的装配顺序与拆装路径。需要注意的是，该数模为结构原理展示用模型，未包含内部冷却流道的详细结构、附件传动齿轮箱的内部齿轮副、燃油调节系统的管路细节，若要用于详细性能仿真或零部件加工，还需补充对应层级的细节设计参数。

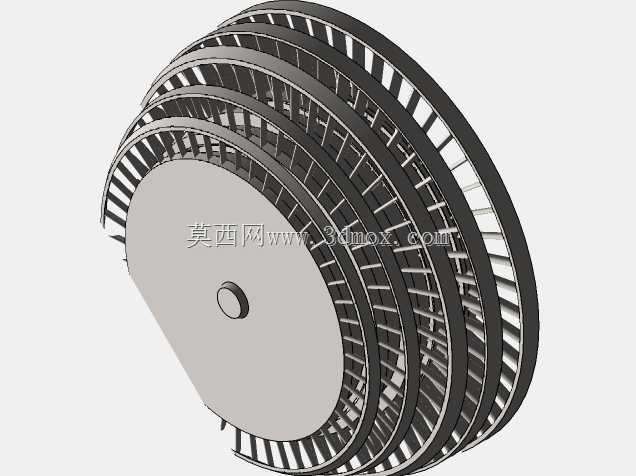

　　从部件功能的对应关系来看，风扇段输出的气流80%左右进入外涵道直接产生推力，剩余20%进入核心机经过压气机压缩后进入燃烧室与燃油混合燃烧，高温高压燃气驱动高低压涡轮转动，其中高压涡轮通过轴系驱动高压压气机，低压涡轮通过同轴的长轴驱动前端的风扇与低压压气机，整个转子系统采用简支支撑结构，前后两个主轴承位置的支撑结构在数模中也做了简化表达，能够展示转子的支撑跨度与载荷传递路径。尾喷管部分采用收敛型结构，内涵道的高温燃气与外涵道的冷气流在喷管出口前的混合段进行掺混，降低排气温度与速度，进一步提升推进效率、降低排气噪声，这也是现代民用涡扇发动机的典型结构特征。
