多孔定位柔性焊接作业平台结构

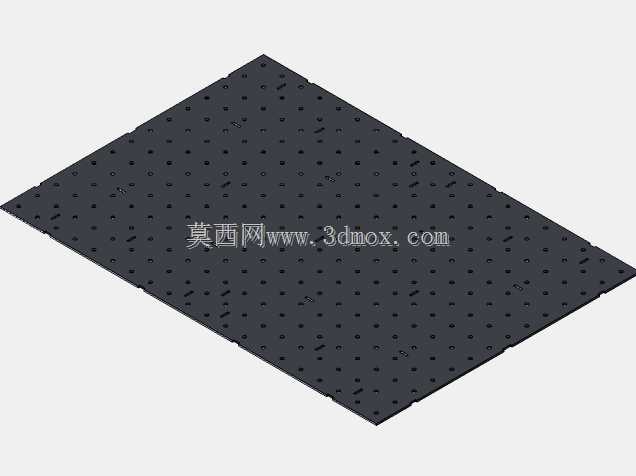

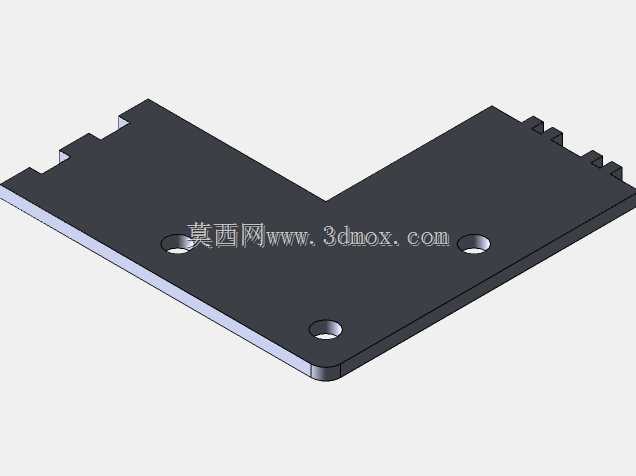

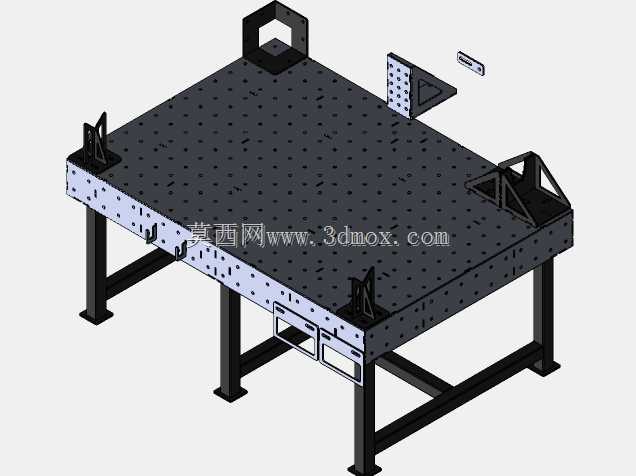

　　在金属结构件焊接加工的车间场景里，这类带密布定位孔的焊接作业平台是工位核心承载基础，区别于传统的铸铁平板，它不需要焊工临时点焊定位挡块，所有装夹定位都可以通过平台表面、侧面的标准孔位快速实现，适配多品种小批量的钢结构件、设备机架、钣金组件的焊接作业，能大幅减少工装准备的辅助时间，避免传统平台反复焊挡块、打磨修复平台面的损耗问题。从结构设计逻辑来看，平台主体采用厚钢板加工成型，台面和侧立面的孔系采用等间距网格排布，孔位精度控制在±0.1mm范围内，孔型适配标准的快速锁紧销、定位角尺、压紧夹具，不管是平面构件的拼接，还是带垂直角度的框架类构件组焊，都可以通过配套的直角定位附件快速找正垂直度，不需要反复打表测量。

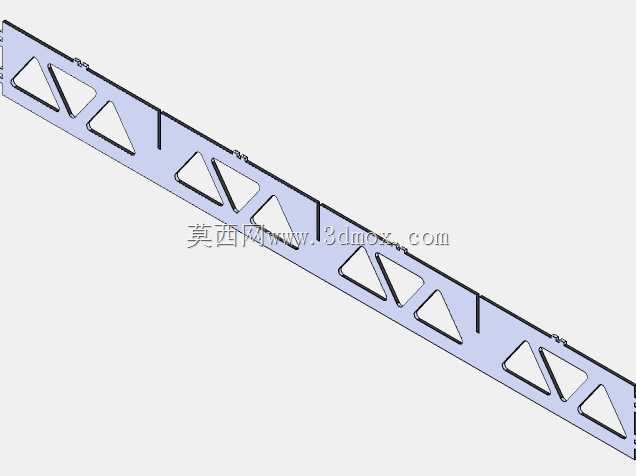

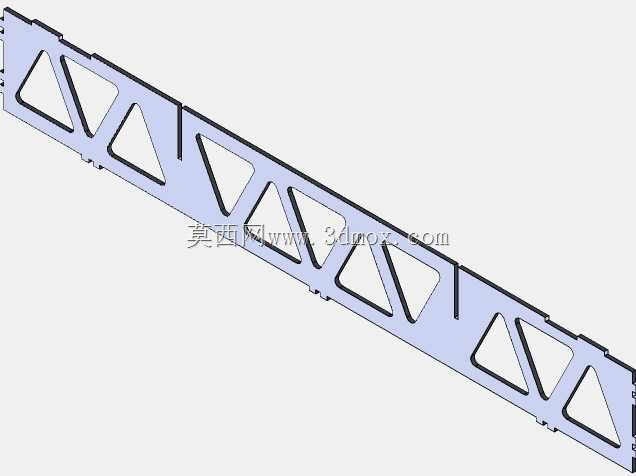

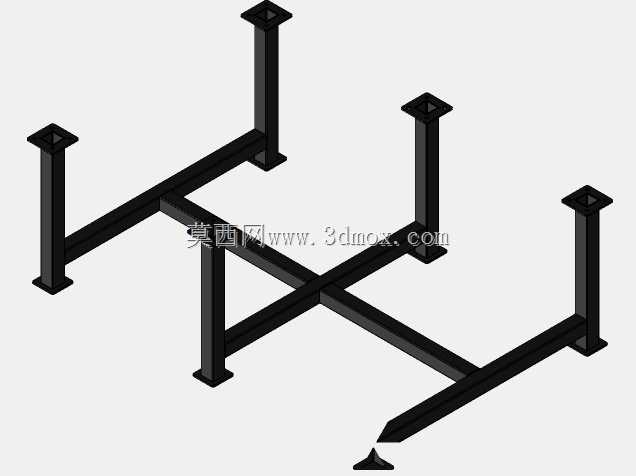

　　平台的支撑腿采用型钢焊接框架结构，腿底部带有可调支撑脚，能够适配车间地面不平整的安装条件，调整后可以保证台面整体平面度满足焊接作业要求，框架中部设置有横向连接梁，既提升了整体刚性，避免大吨位工件放置后出现台面变形，也可以在横梁位置加装抽屉式工具盒，存放常用的锁紧销、扳手、焊枪配件等作业工具，减少焊工取放工具的走动距离。设计时首先考虑的是焊接作业的抗飞溅特性，平台表面做了发黑防锈处理，焊接飞溅落到台面上不会形成牢固粘连，日常清理只需要用铲刀轻刮即可，不会破坏孔位和台面精度；孔位内部做了倒角处理，既方便锁紧销快速插入，也能避免焊渣掉入孔内造成卡滞，日常维护时用压缩空气就可以清理孔内杂物。从安装边界来看，

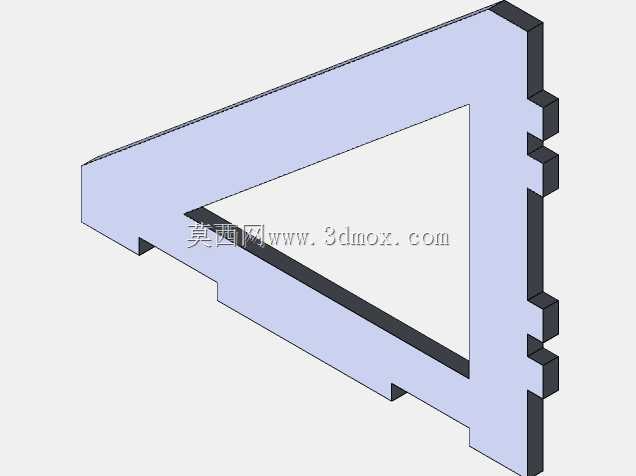

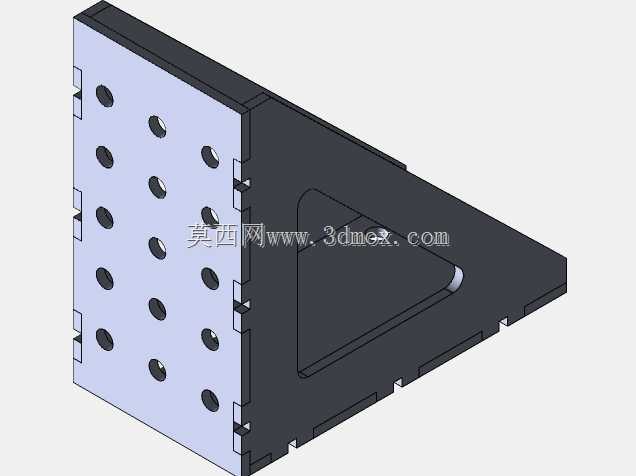

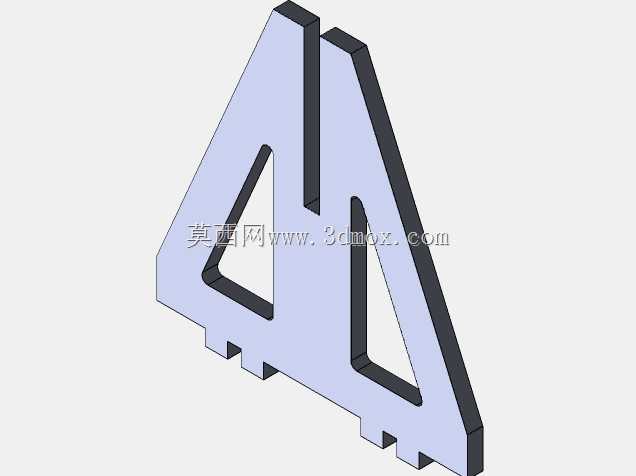

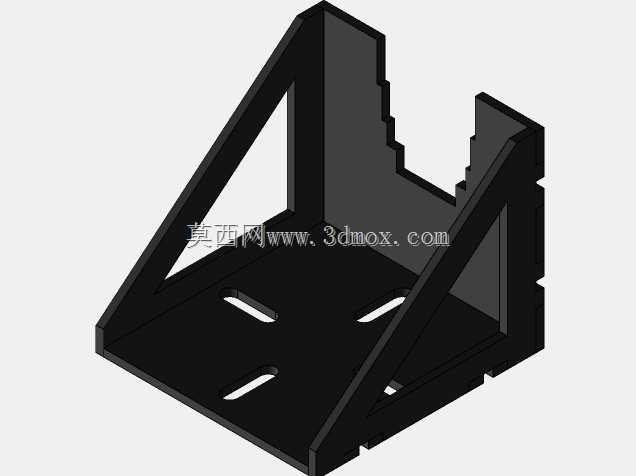

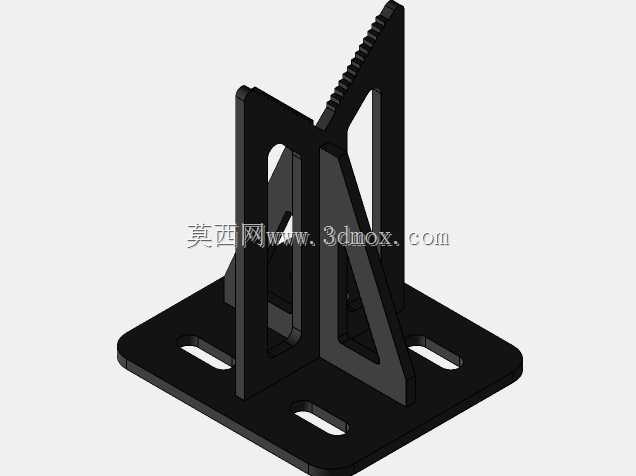

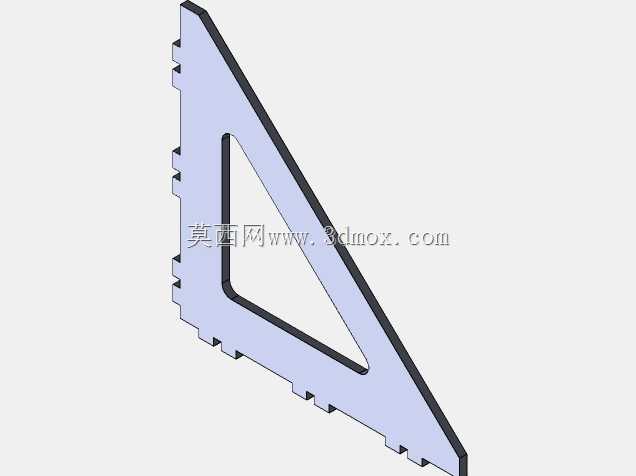

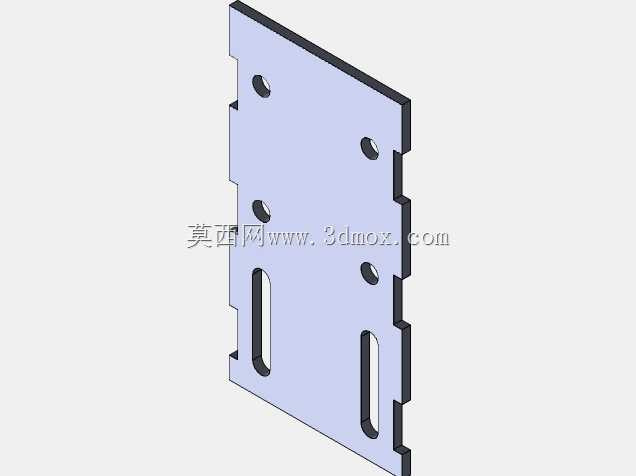

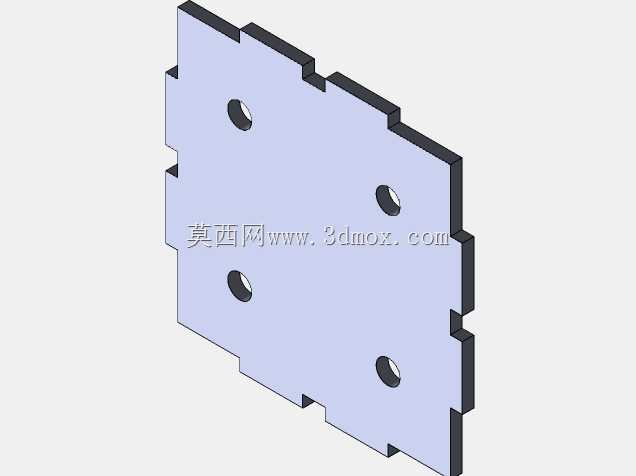

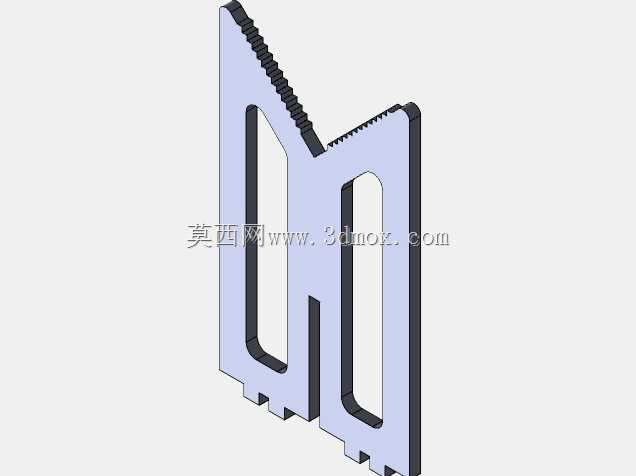

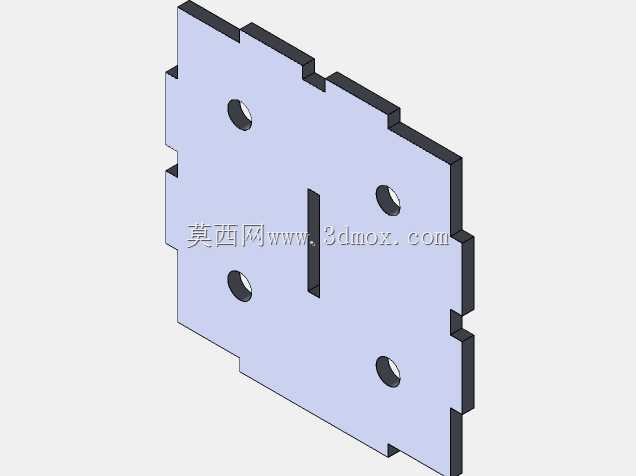

　　这类平台的单块台面尺寸可以适配多数中小型结构件的焊接需求，多块平台之间可以通过侧面的连接孔实现拼接，扩展成大尺寸的作业台面，满足大型机架、长尺寸构件的组焊需求，平台整体高度设置在符合人体工程学的范围，焊工站立作业时不需要过度弯腰，长时间作业的疲劳度更低。配套的定位附件包括直角定位块、可调挡块、螺旋压紧器，所有附件都可以通过标准锁紧销和平台孔位快速连接，不需要额外的螺栓紧固，装夹一个普通的矩形框架构件，辅助时间比传统平台缩短七成以上，而且定位精度一致性好，不会因为人工点焊挡块的位置偏差造成构件尺寸超差。在实际生产应用中，这类平台既可以用于手工焊工位，也可以搭配焊接机器人组成柔性焊接单元，

　　机器人可以通过识别平台上的基准孔位快速校准工件坐标系，不同批次的工件切换时只需要更换定位附件的位置，不需要重新制作专用工装，特别适合工程机械配件、钣金机柜、非标设备机架这类产品迭代快、品种多的生产场景。平台的台面厚度经过刚性校核，在承受满负载的工件放置和焊接应力作用下，变形量控制在允许范围内，长期使用不需要重新刮研修复台面，相比传统焊接平台的维护成本更低。侧面的孔系除了用于拼接平台，还可以安装延伸支架、焊枪挂架、电缆挂钩等附属配件，把焊接工位需要的辅助设施都集成在平台周边，让作业区域更整洁，减少管线拖拽造成的安全隐患。设计时还考虑了吊装需求，平台顶部预留的吊装位可以适配车间的行车吊装，方便车间调整工位布局时整体转运平台，不需要拆解结构，转运后重新调整支撑脚水平就可以投入使用。
