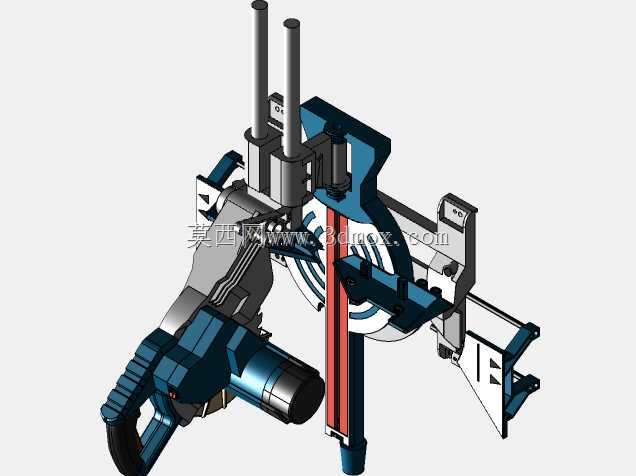

博世GCM8SJL推拉式斜切锯结构设计

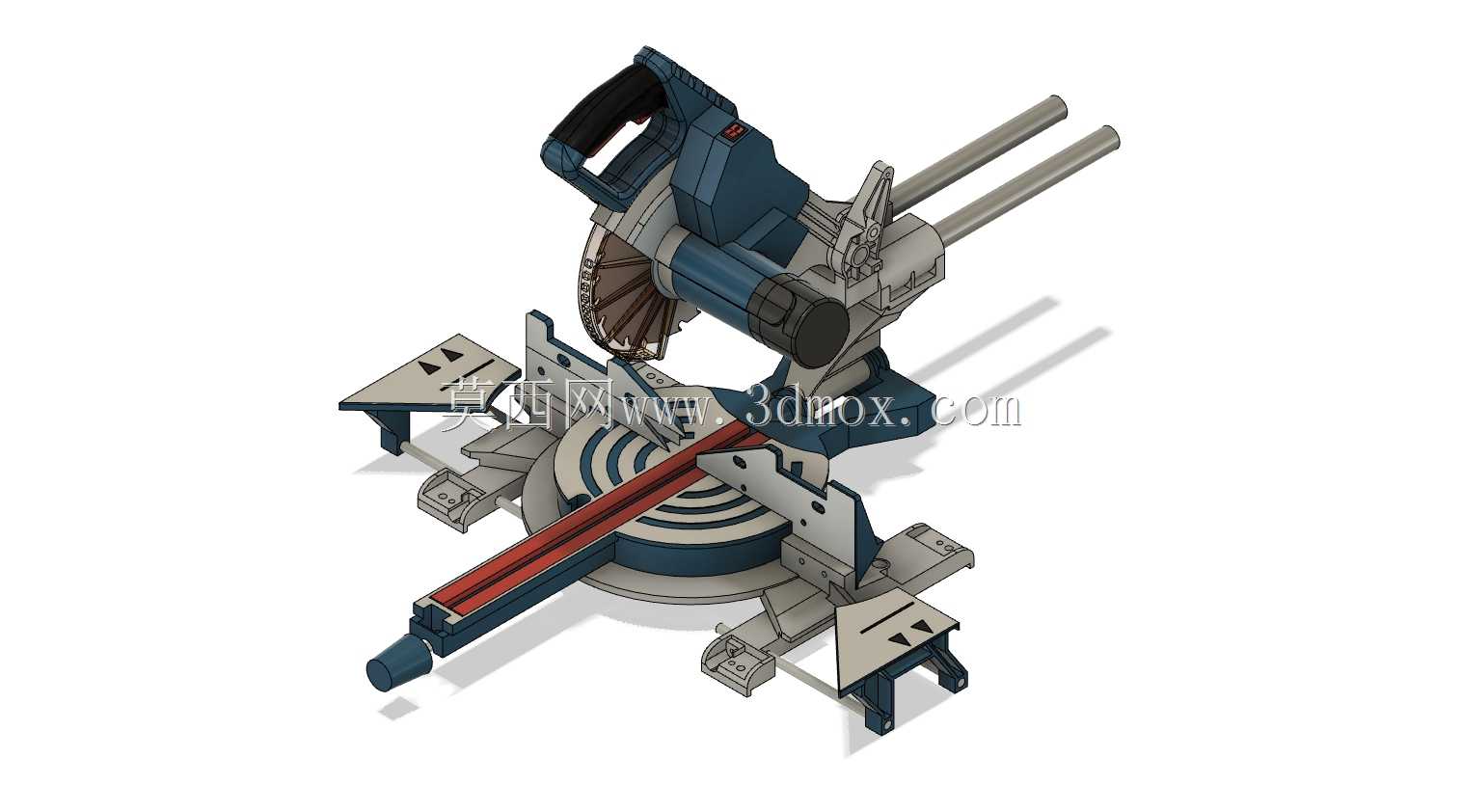

　　这款斜切锯的结构设计围绕现场多工况锯切需求展开，在装修现场、木工作坊、铝合金型材加工点这类作业场景里，这类设备承担着定长截料、角度斜切的核心工序，不管是实木线条45度拼角、铝合金窗框切角，还是多层板材的直角截断，都能通过对应的结构调整完成作业。从整机布局来看，双滑动导杆的设计是核心功能载体，两根平行的镀铬导杆沿锯切进给方向布置，让锯头组件可以沿着导杆前后滑动，相比无滑杆的普通斜切锯，能切割更宽幅的工件，日常作业中切割30cm宽度以内的板材无需额外翻面，大幅减少重复定位带来的尺寸误差。转盘底座是角度调节的核心基准，底座上刻有0度到45度左右双向的角度刻度，锁紧机构采用偏心压块结构，调整角度时扳开锁紧手柄即可转动转盘，

　　对准刻度后压下手柄就能锁死，锁止后转盘的旷量控制在0.1度以内，避免锯切过程中角度偏移导致工件报废。底座两侧的延伸托料架采用可翻折设计，展开后可以支撑长度超过1米的长型材，不用额外搭配辅助支架就能完成长料切割，托料架上的定位挡块可以根据工件厚度调整高度，防止薄型工件在锯切时翘起。锯头部分的角度倾斜机构支持单向45度倾斜，配合转盘的水平角度调节，可以实现复合斜切，也就是常说的燕尾榫拼角、吊顶阴角线的对接切割，这类切割需要同时调整水平转角和锯片倾斜角，结构上的倾斜锁紧旋钮设置在锯头侧面，戴劳保手套也能方便操作，不会出现旋钮太小拧不动的情况。锯片护罩采用联动式设计，当锯头下压切割时护罩会随进给动作自动抬起，

　　锯切完成后锯头复位时护罩自动落下完全包裹锯片，避免操作人员误触高速运转的锯片，护罩的开合轨迹经过反复校核，不会和工件、夹具发生干涉，哪怕是切割最大厚度的工件，护罩也能正常开合不卡滞。手柄部分采用包胶防滑设计，握持位置刚好在锯头重心的正上方，下压进给时施力方向和锯切进给方向重合，不会出现额外的侧向分力，长时间操作也不容易出现手臂酸痛的情况，手柄上集成了开关扳机和安全锁钮，必须先按下安全锁才能扣动扳机启动设备，防止误碰开关引发安全事故。集尘口设置在锯片护罩的后侧，口径匹配常规的工业集尘管，锯切产生的木屑、铝屑可以顺着护罩内的导流通道被集尘器吸走，减少作业现场的扬尘，改善操作环境。从安装边界来看，整机放置在水平工作台面上时，

　　底部四个橡胶脚垫的接触面积足够大，不需要额外打膨胀螺丝固定就能保证作业时的稳定性，脚垫的减震设计可以吸收锯切时产生的振动，避免设备在台面上移位。整机的高度设计符合人体工程学要求，操作人员站立作业时，手臂自然下垂刚好能握住操作手柄，不需要弯腰或者抬臂操作。靠山上的工件夹紧装置可以快速锁紧，不管是方形型材、圆形管材还是不规则的木料，都能通过调整夹头位置牢牢固定在靠山上，防止锯切时工件飞出。导杆部分的防尘套采用褶皱式橡胶套，能阻挡锯屑进入导杆的滑动配合面，避免导杆被碎屑刮花导致滑动卡滞，日常维护只需要定期在导杆表面涂抹少量润滑脂就能保证滑动顺畅。锯片的安装压板采用大直径设计，夹紧力分布更均匀，锯片高速运转时的跳动量更小，切割面的光洁度更高，不需要二次打磨就能直接用于拼接装配。整机的走线全部隐藏在机身壳体内部，外部没有裸露的电线，避免作业时电线被锯片割破或者被工件勾挂，电源线的出线位置设置在机身后侧，不会干扰前方的工件摆放和操作动作。在实际作业中，这类斜切锯的精度保持性是结构设计的重点，转盘和底座的配合面采用耐磨铸铁材质，长期使用也不会出现磨损导致的间隙过大，导杆和滑套之间采用无油润滑轴承，滑动阻力小且耐磨，就算每天高频次使用，两三年内也不会出现明显的进给旷量。
