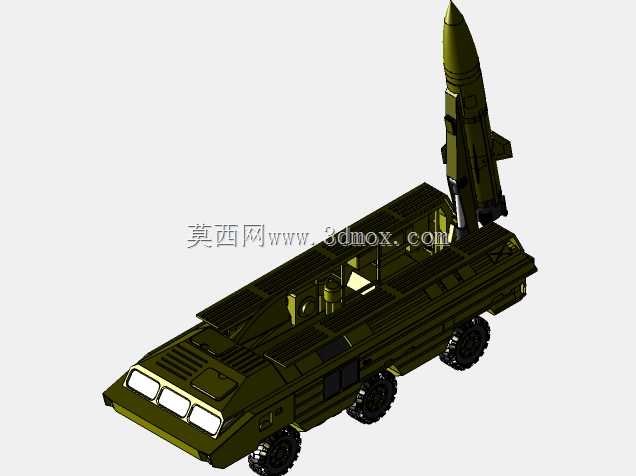

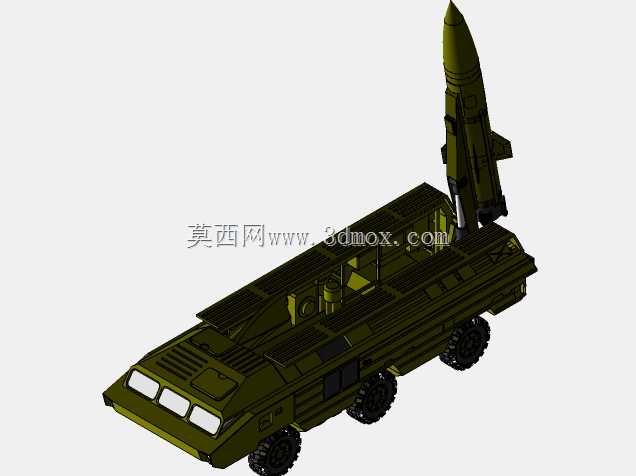

9K79圆点战术导弹机动发射车三维结构

　　这款轮式机动发射平台的三维结构设计，核心围绕野战环境下的快速部署、机动转移与发射保障需求展开，整体采用8×8全轮驱动的重型越野底盘架构，底盘离地间隙预留充足的通过性空间，可适应泥泞土路、起伏丘陵、浅滩等多种非铺装路面的通行需求，底盘悬挂系统采用大行程弹性元件搭配阻尼结构，能够抵消复杂路面传递的颠簸冲击，保障车载精密制导设备在机动过程中的结构稳定性。车身整体采用倾斜多面体的装甲焊接结构，外表面的迷彩涂装适配野外作战的隐蔽需求，装甲壳体可抵御轻武器射击与炮弹破片冲击，为舱内操作人员、制导设备、动力系统提供基础防护。车身前部设置驾驶与指挥舱，舱内布局兼顾人员乘坐与发射操作功能，观察窗采用防弹玻璃结构，舱体内部预留了火控终端、通讯设备、

　　发射控制按钮的安装位，各操作位的人机工程尺寸经过反复校核，确保操作人员在穿戴单兵装具的状态下仍可顺畅完成所有操作流程。车载导弹采用单弹体倾斜起竖的布置方案，平时行军状态下导弹完全收纳于车身中部的发射舱内，舱盖闭合后整体外形与普通重型越野车辆差异较小，可降低被光学侦察手段识别的概率；进入发射阵地后，舱盖可沿预设导轨快速开启，起竖机构将导弹起竖至预设发射角度，整个起竖过程的液压管路布局、铰接点受力分布均经过结构力学仿真验证，确保起竖过程平稳无卡滞，同时避免应力集中导致的结构变形。底盘动力系统采用大排量柴油发动机，匹配多档位手动变速箱与分动箱，可将动力按需分配至各个驱动桥，整车最大爬坡度、侧倾行驶角度、

　　涉水深度均满足野战机动的战术指标要求，轮胎采用大花纹越野轮胎，搭配中央充放气系统，可根据不同路面状况实时调整轮胎气压，在松软沙地行驶时降低胎压增大接地面积，在硬化路面行驶时升高胎压降低滚动阻力。车身四周设置多个观察镜与通讯天线接口，尾部与侧部预留了登车踏板与扶手，方便操作人员快速上下车辆，车身下部设置了燃油箱、液压油箱、蓄电池组等附属部件的安装位，所有附属部件均采用防撞结构设计，避免越野过程中被路面障碍物磕碰损坏。发射装置的导向机构与导弹弹体的配合间隙经过精准校核，既保证导弹出舱过程中不会发生剐蹭，又能在行军状态下对弹体形成可靠的固定约束，避免长距离机动过程中弹体出现晃动位移。弹体本身的气动外形采用大长径比设计，尾部设置稳定翼面，

　　飞行过程中可依靠翼面保持姿态稳定，弹体头部的制导舱段预留了导引头、制导组件的安装空间，弹体中部为战斗部舱，尾部为固体火箭发动机舱，各舱段的连接法兰尺寸、定位销位置均严格按照实际结构参数还原，可用于开展弹体结构拆分、发射流程模拟、整车总装干涉检查等相关设计验证工作。在三维建模过程中，所有铰接部件的运动自由度均按照实际结构进行约束，可模拟从行军状态转换到发射状态的完整动作流程，各部件的安装边界、检修空间均按照实际维修需求预留，比如发动机舱的开盖角度、液压部件的拆装空间、线缆的走线路径均符合工程实际要求，不存在结构干涉、空间不足等不符合实际生产使用的设计问题。
