拓扑优化设计的摩托车承载底盘结构

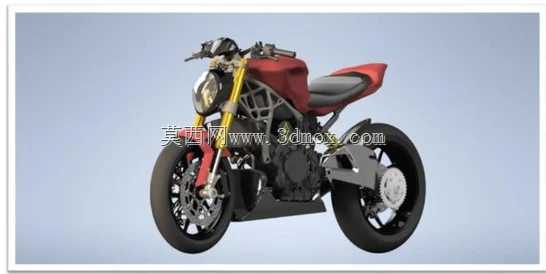

　　两轮摩托车的底盘作为整车核心承载基体，需要同时承接动力总成、悬挂系统、转向机构、燃油供给单元以及驾乘人员的全部载荷，其结构合理性直接决定整车的行驶稳定性、操控极限与疲劳寿命。传统摩托车底盘设计多依赖经验式的管材拼接、钣金冲压布局，往往为了覆盖极端工况的安全冗余，在非主承载区域保留了过多无效材料，既推高了整车整备质量，也会因为重量分布不合理影响前后轴荷配比，拖慢动力响应速度，增加制动距离。

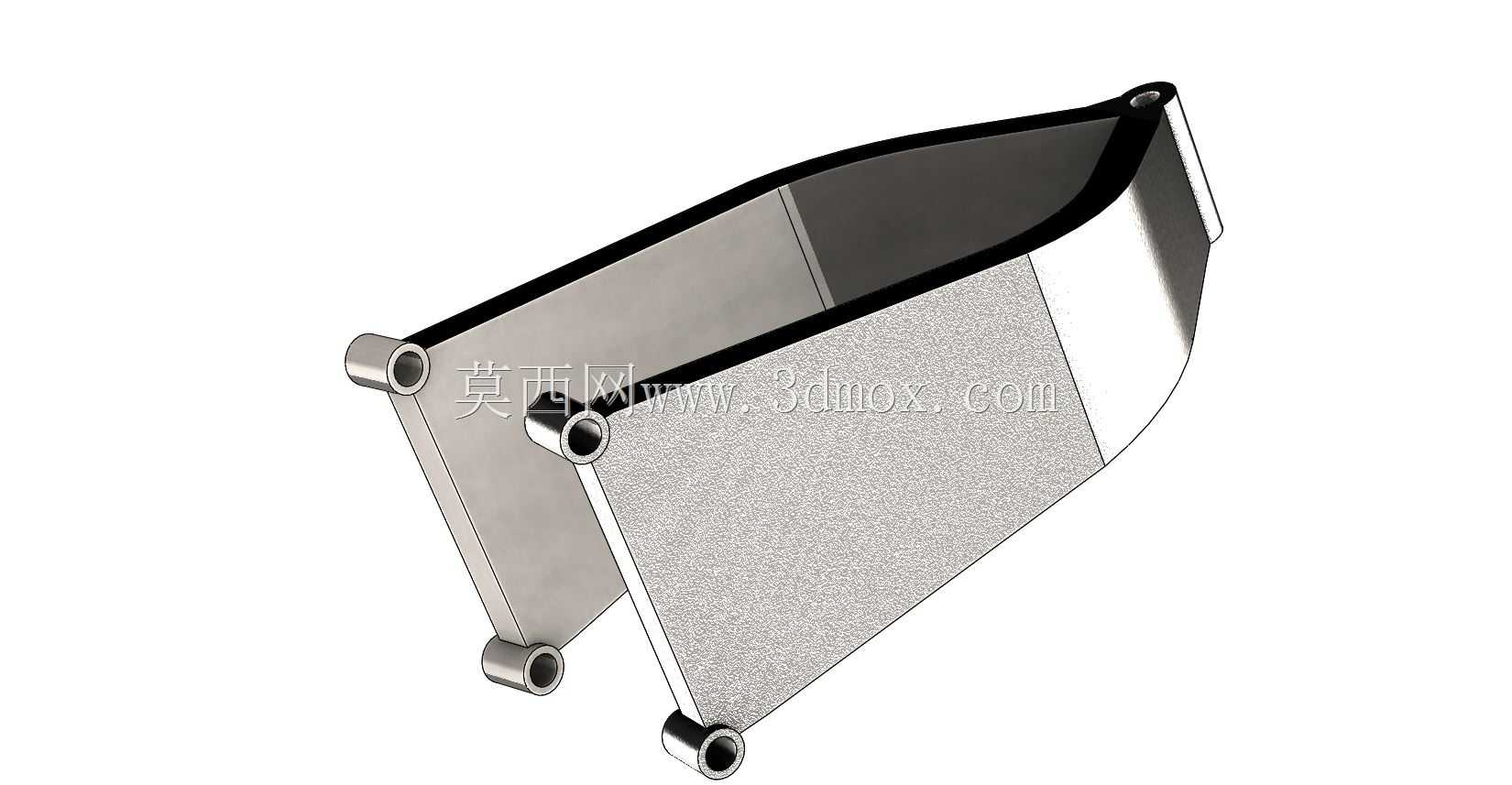

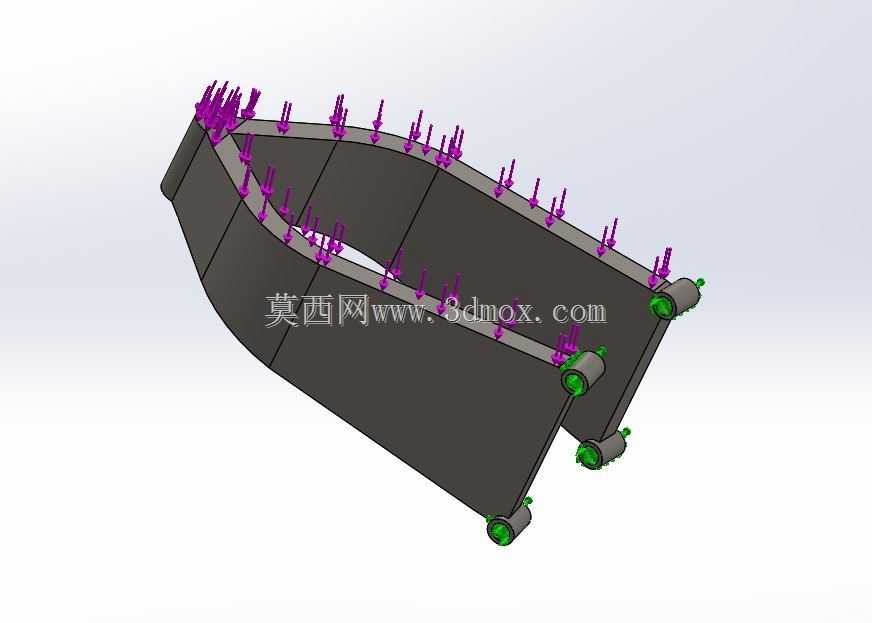

　　这套底盘结构在设计初期就引入拓扑优化逻辑，先根据整车总布置确定的硬点坐标，划定底盘的设计空间边界：转向立管的安装位置需要匹配前减震的行程与转向倾角，后摇臂铰接点的坐标要结合后轮跳动行程、链条传动的张紧余量确定，发动机安装吊点的位置完全对应所选动力总成的安装孔位，油箱、座椅的支撑面则贴合整车造型的人机工程曲面，在这些不可调整的硬点之间，先填充完整的实体设计域，再根据实际行驶中的载荷工况施加载荷约束。

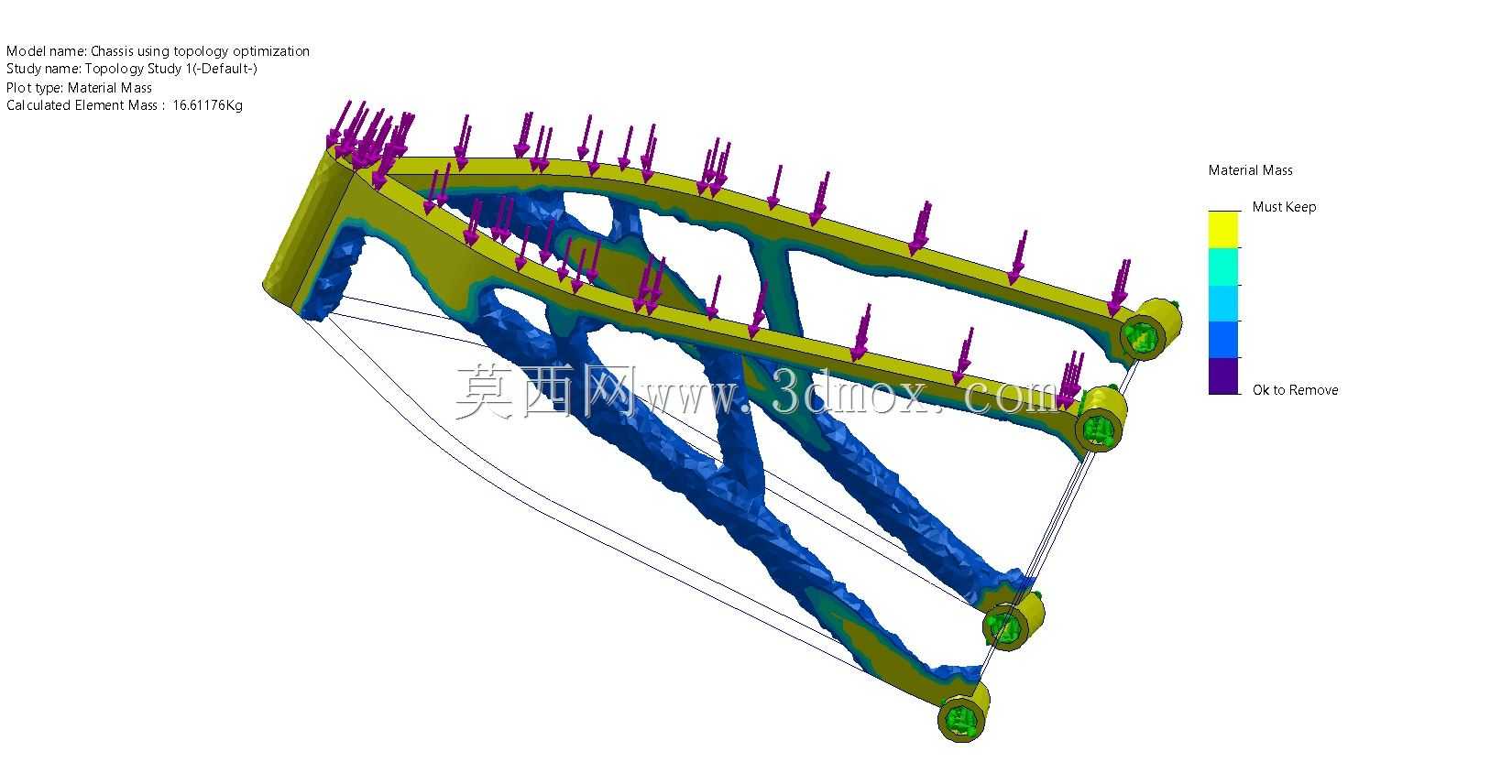

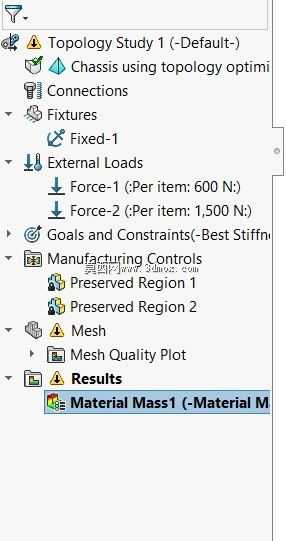

　　载荷工况的覆盖完全贴合摩托车的真实使用场景：包含平直路面匀速行驶时的垂直静载、紧急制动时的纵向冲击载荷、高速过弯时的侧向离心载荷、经过颠簸路面时的交变冲击载荷，甚至包含单侧轮压过减速带时的扭转载荷。在拓扑优化迭代过程中，系统会自动识别每一块区域的材料承载贡献，将应力水平长期低于阈值的非承载区域材料逐步剔除，同时在主传力路径上保留连续的材料分布，最终形成的镂空桁架式结构，既没有多余的材料冗余，也不会在关键传力位置出现应力集中的薄弱点。

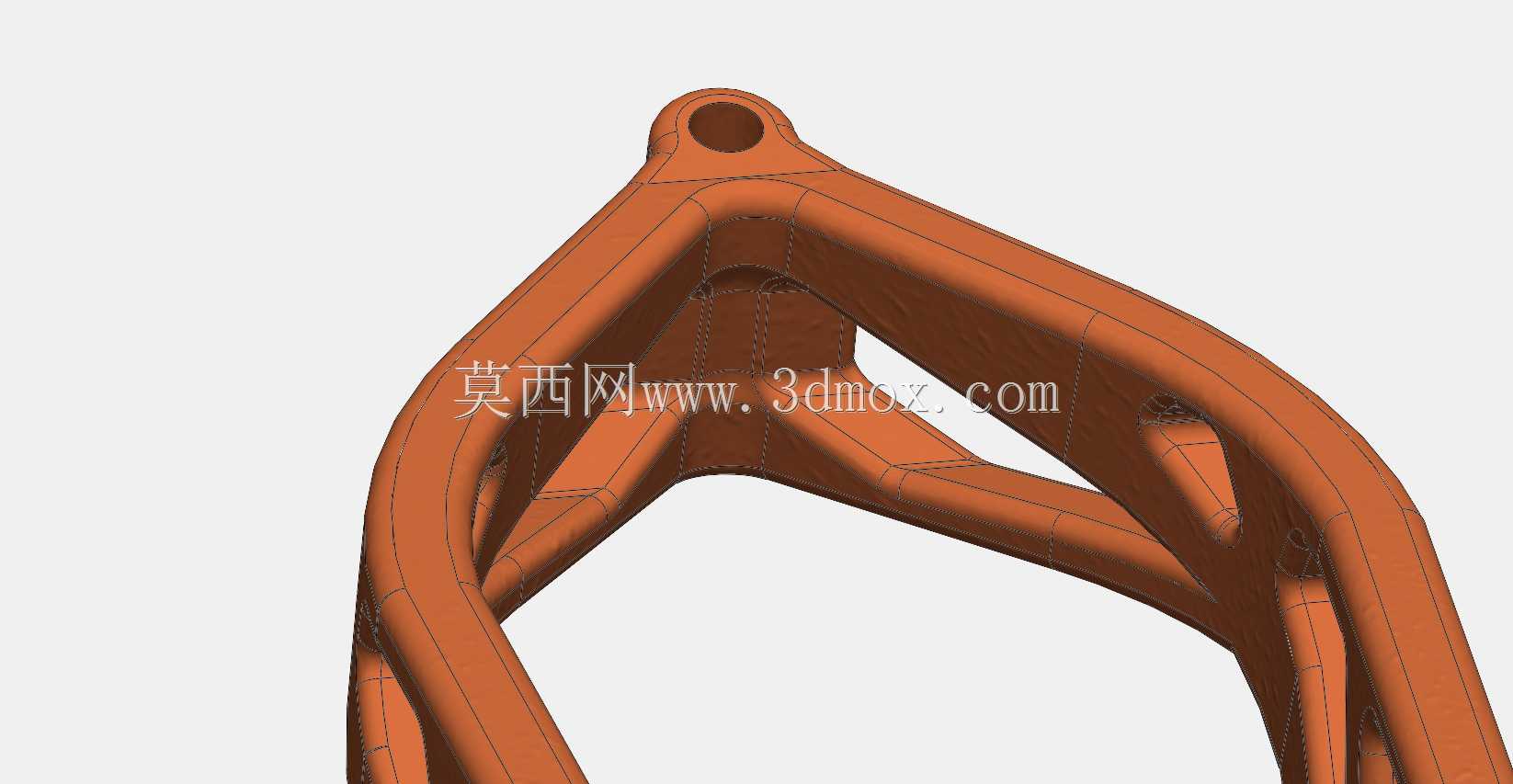

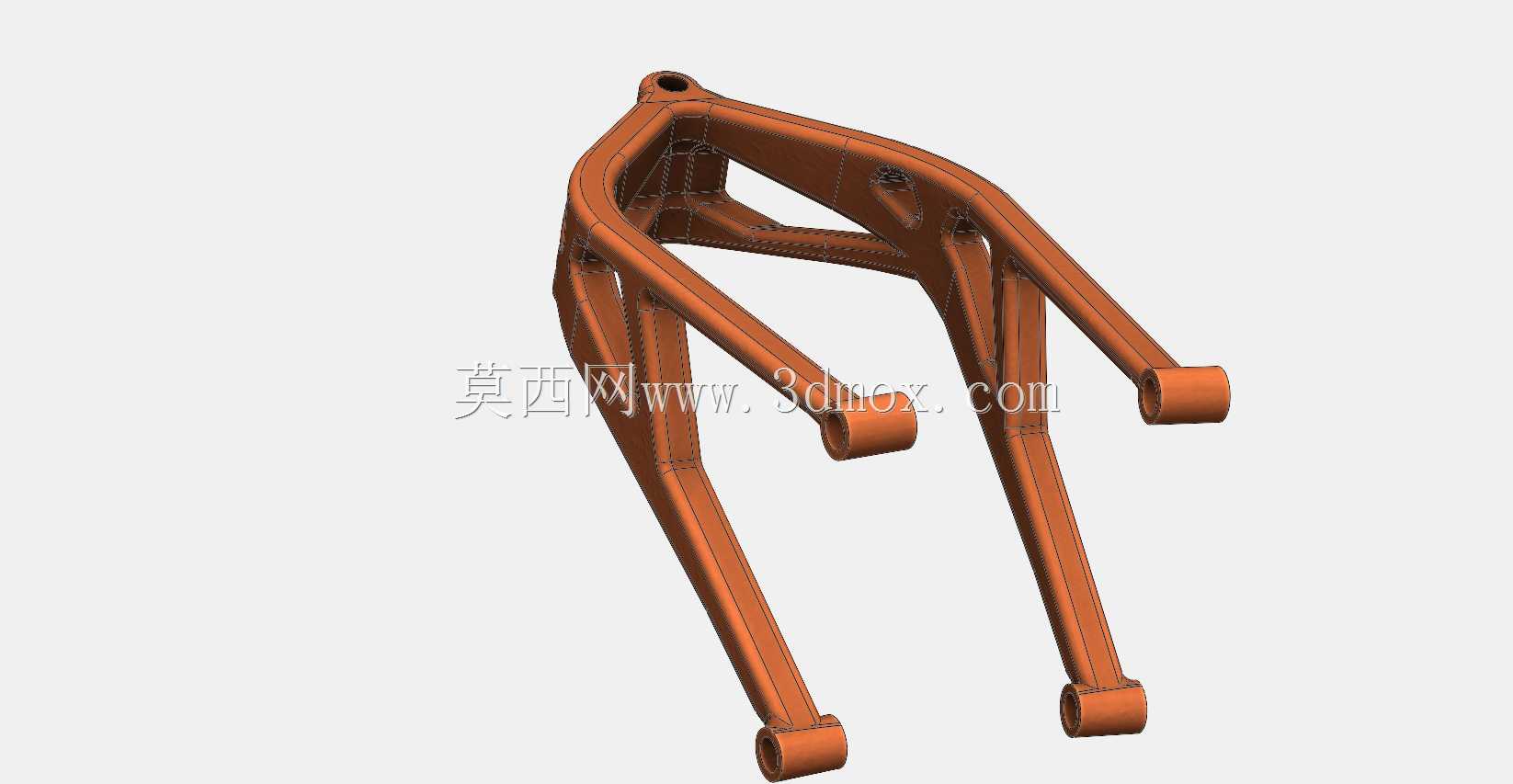

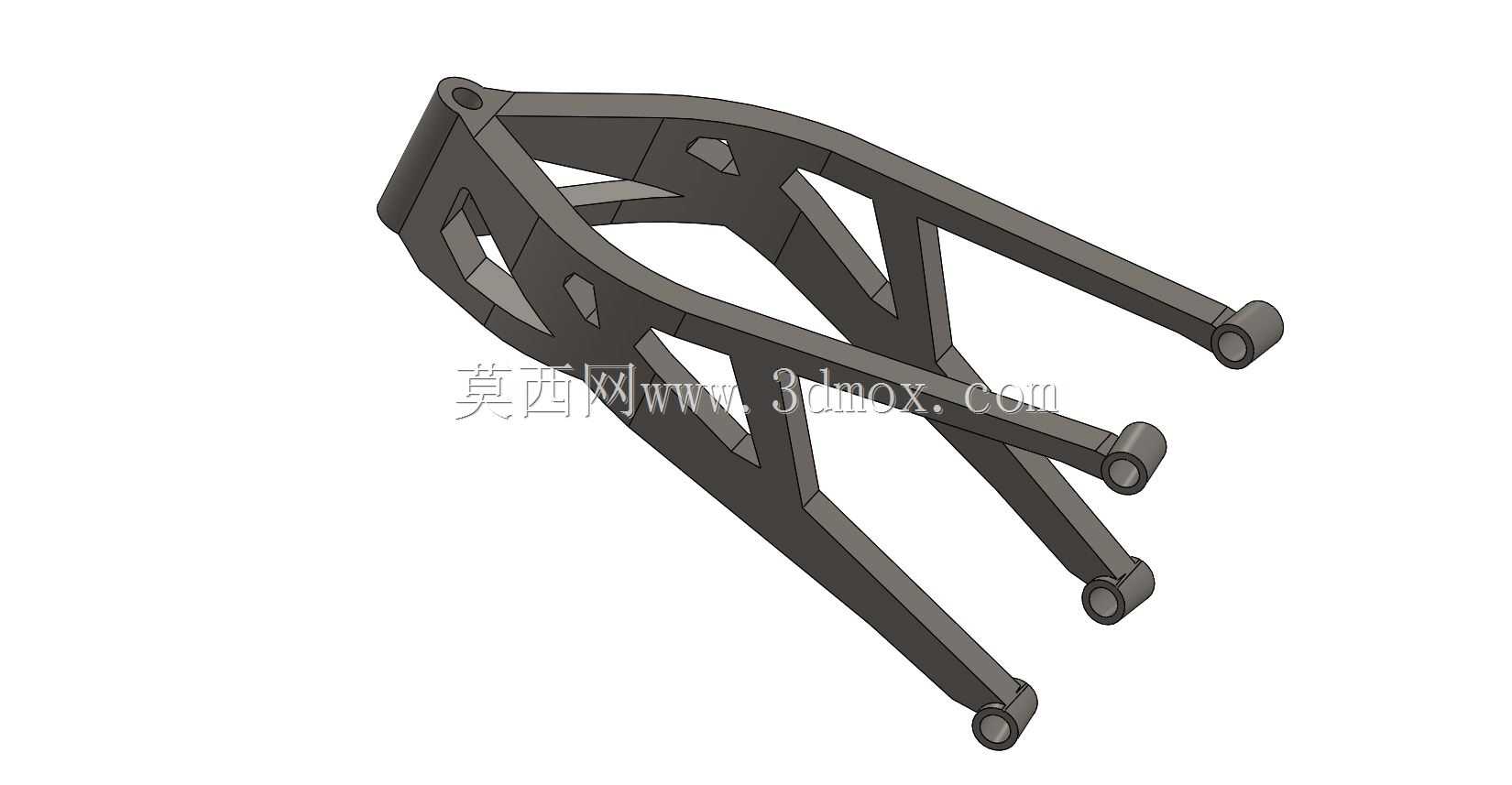

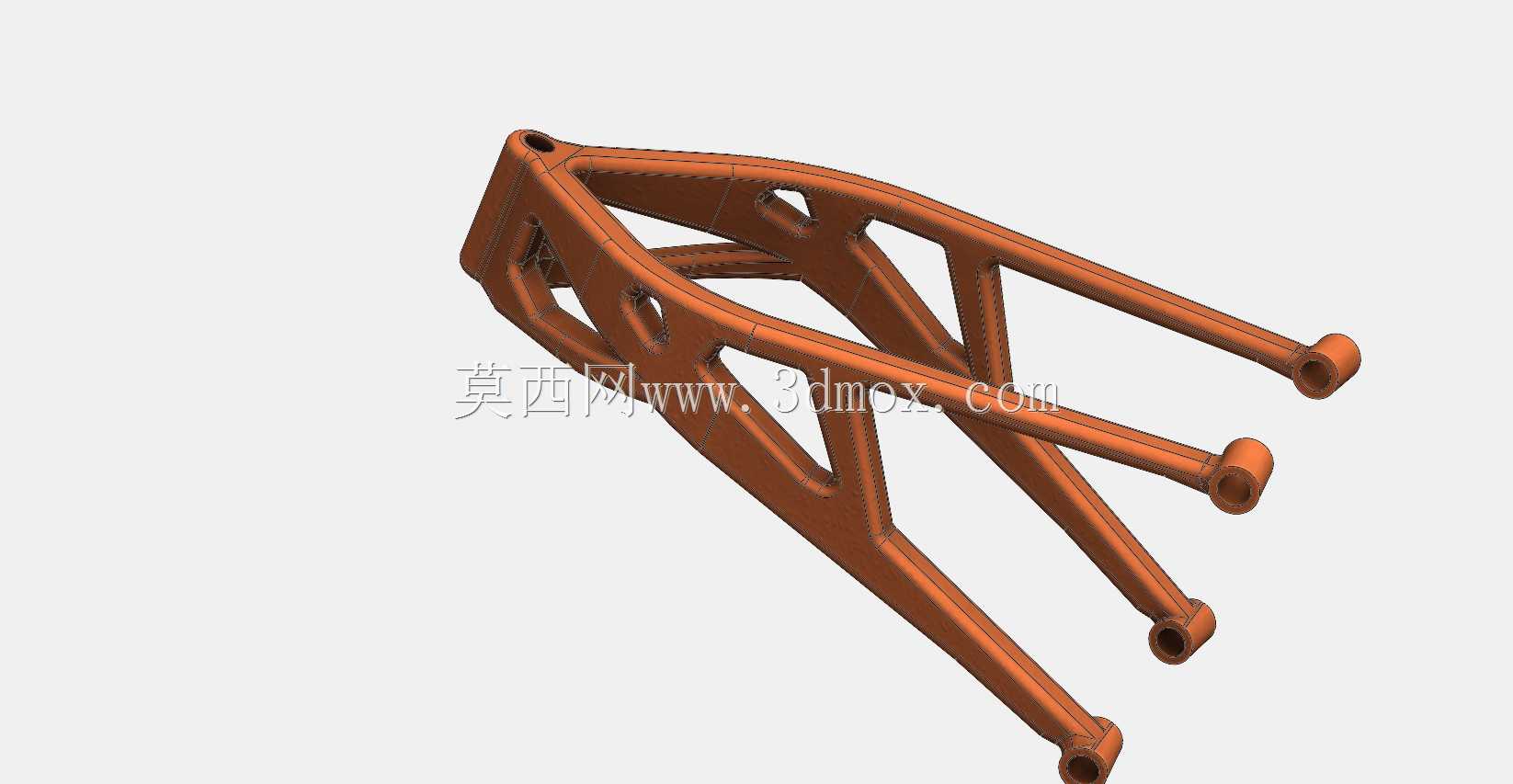

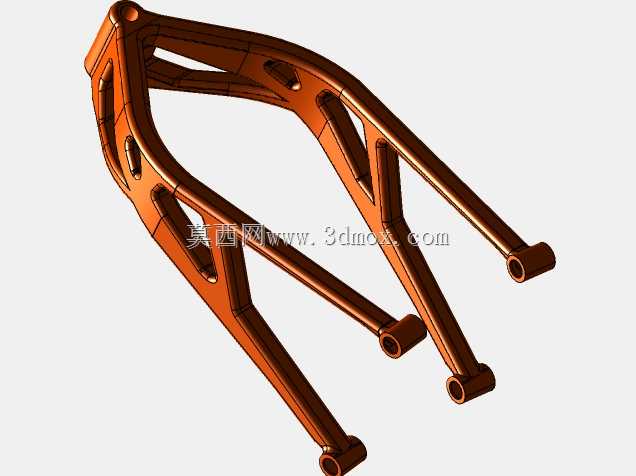

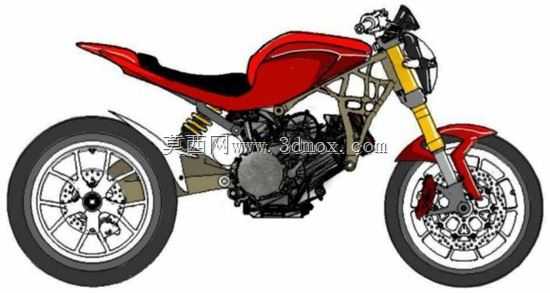

　　从结构布局来看，转向立管位置采用了局部加厚的变截面设计，能够承接前减震传递的路面冲击，避免转向部位出现疲劳开裂；连接转向立管与后摇臂铰接点的主纵梁，顺着载荷传递方向形成连续的弧形支撑结构，不需要额外添加加强筋就能实现足够的抗弯扭刚度；发动机安装位的吊点与主纵梁整合为一体，动力总成的重量可以直接通过主纵梁分散到前后承载区域，不需要额外设计独立的发动机安装支架；座椅下方的后段支撑结构采用了更轻薄的桁架布局，因为这部分区域仅承接驾乘人员的臀部载荷与尾部覆盖件的重量，不需要过高的结构强度，优化后的结构可以有效降低尾部重量，让整车质心更靠近中心位置，提升过弯时的操控灵活性。

　　在安装边界的匹配上，这套底盘的所有安装接口都预留了足够的装配余量：前减震安装孔的同轴度公差控制在0.02mm以内，避免转向过程中出现卡滞；后摇臂铰接点的轴承安装位预留了标准的卡簧槽与密封件安装空间，方便后期维护时更换轴承；发动机安装孔位都设计了凸台结构，增加螺纹连接的啮合长度，避免长期振动下出现螺纹滑牙；线束、制动管路的固定卡扣位都顺着梁体的走向布置，不会出现管路弯折半径过小的问题，也能避免管路与运动部件发生干涉。

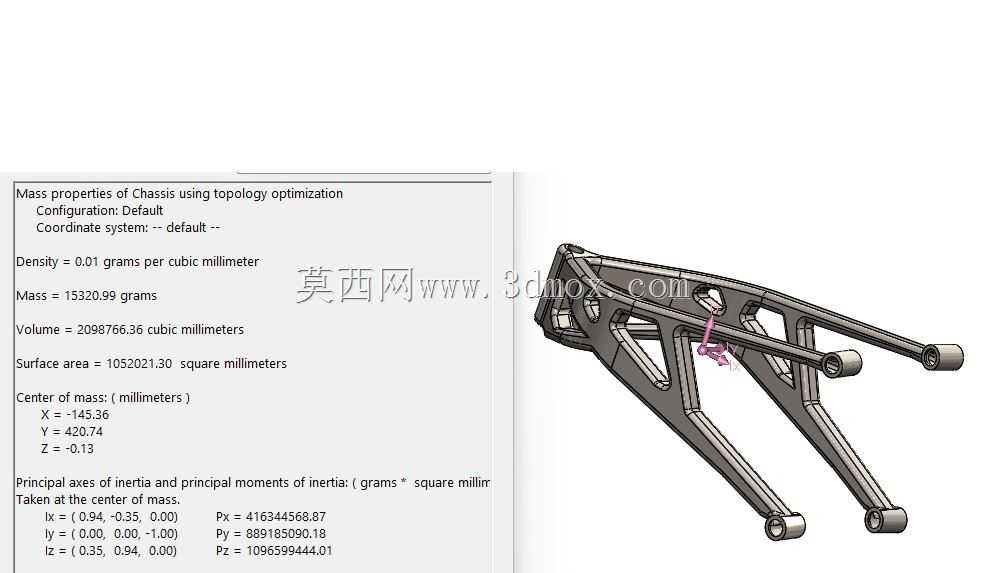

　　和传统同排量车型的管式焊接底盘相比，经过拓扑优化的底盘结构在整体刚度提升18%的前提下，整体重量降低了22%，而且因为主传力路径的材料分布更连续，整车的振动固有频率避开了发动机常用转速区间的振动频率，能够有效降低行驶过程中共振带来的不适感。在结构验证阶段，通过有限元仿真对所有工况进行校核，最大应力值都低于所选材料的屈服极限，安全系数保持在1.8以上，满足两轮摩托车的结构强度要求，同时因为减少了不必要的焊接拼接部位，底盘的整体尺寸精度更容易控制，生产过程中的焊接变形量更小，后续装配时的适配性更高。
