丰田AE101车型4AGE发动机节气门体适配结构

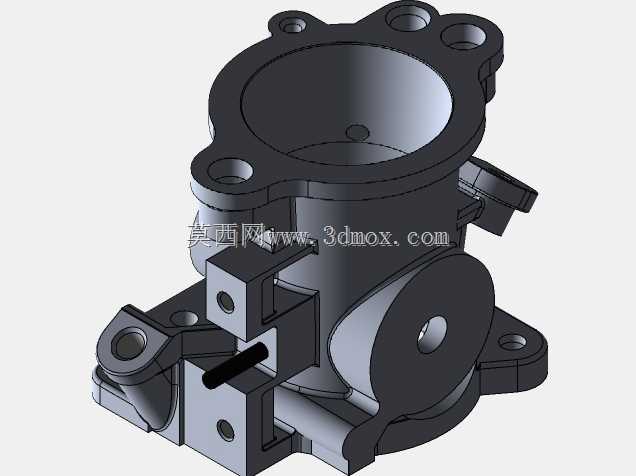

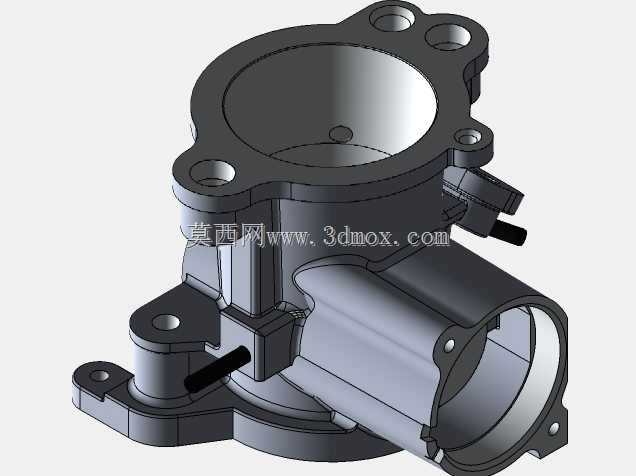

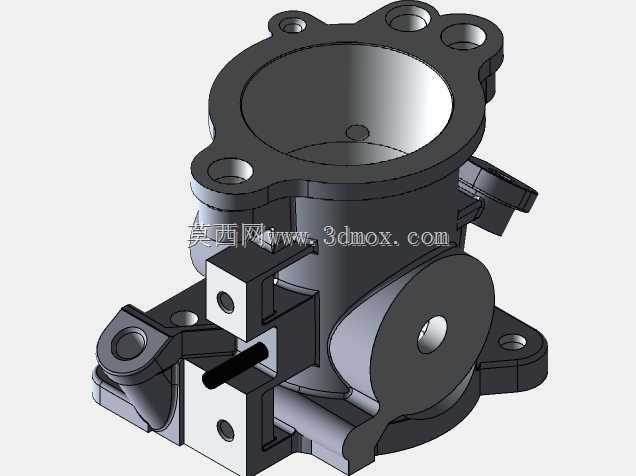

　　这套节气门体适配结构，主要面向丰田AE101车型搭载的4AGE silvertop版本发动机进气系统改装与原厂替换场景，在民用车辆动力升级、赛事车辆进气调校、老旧车型配件复刻等场景中都有实际应用价值。不同于同系列blacktop版本的ITB结构，这套独立节气门体的安装接口、连杆联动逻辑都做了针对性适配，能直接匹配silvertop版本缸盖的进气道安装位，不需要额外对缸盖进气面做铣削加工，降低改装过程中的机加成本与对位误差风险。

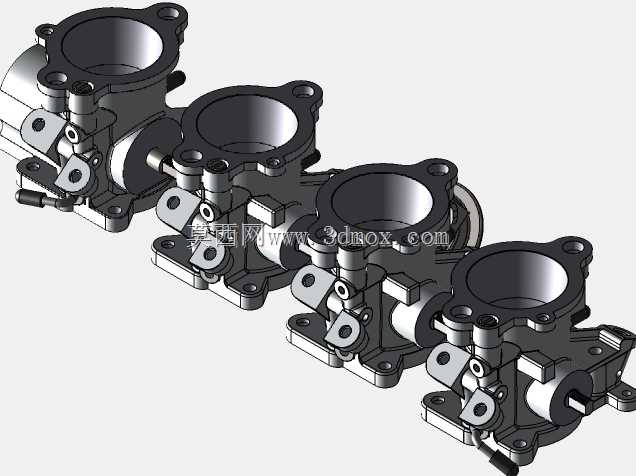

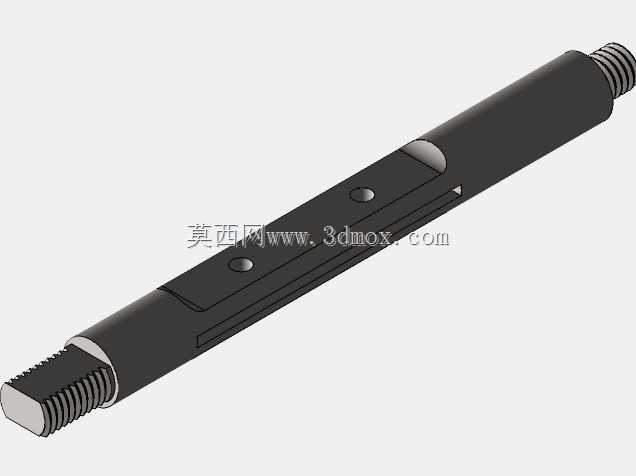

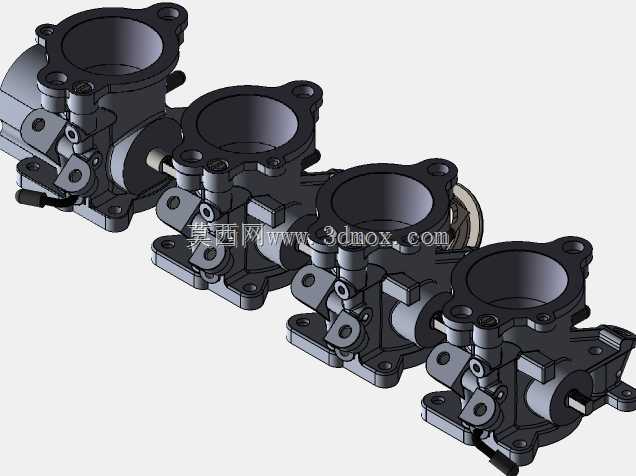

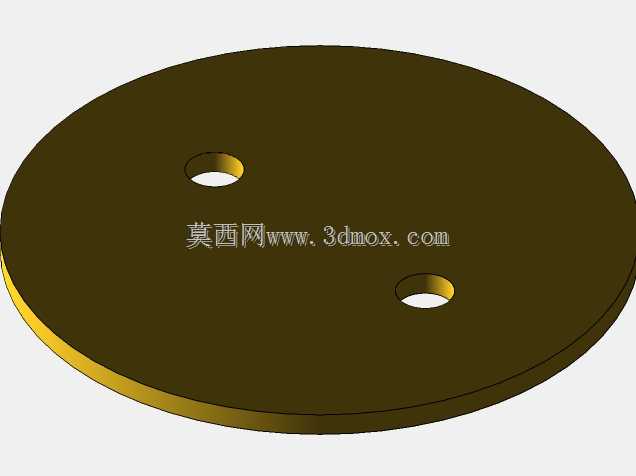

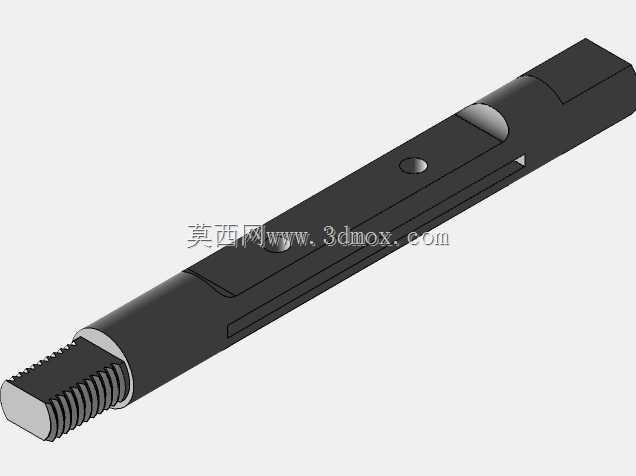

　　从功能特性来看，独立节气门体相比原厂单节气门结构，能缩短进气道长度，减少各缸进气干涉，提升高转速区间的进气响应速度，每一个气缸对应独立的节气门蝶阀，在油门开度变化时，各缸进气量的一致性更容易调校，适合对动力响应有较高要求的使用场景。设计过程中优先保证了核心功能结构的准确性，节气门蝶阀的转轴位置做了偏置设计，匹配进气气流的流向特性，减少蝶阀全开时的进气阻力，不过受建模精度限制，转轴偏置的尺寸存在小幅偏差，实际加工使用时可以根据实测进气流量数据做微调。连杆联动结构采用了同侧布置的设计，所有节气门蝶阀的转轴通过同一组连杆连接，保证油门动作时各蝶阀的开度同步性，建模时省略了连杆挡块上的精细螺纹结构，也没有对连杆做单独的分体建模，实际生产装配时，这部分螺纹可以根据选用的紧固件规格做二次攻丝，不会影响整体结构的装配逻辑。

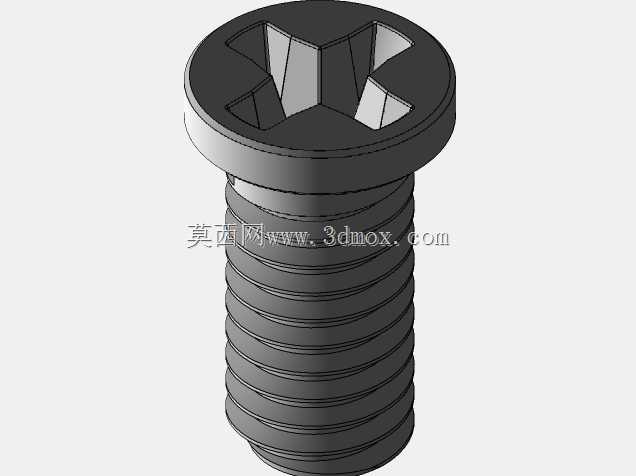

　　安装边界方面，这套结构的进气侧接口保留了原厂ITB的安装法兰尺寸，能直接适配对应规格的进气歧管或者进气风箱，节气门转轴的伸出端位置匹配原厂油门拉索的安装位，也可以兼容后期加装的电子油门传感器安装支架。空转位置的固定螺丝建模时采用了直孔设计，实际工程应用中这类螺丝多为锥形沉头结构，装配时可以根据选用的螺丝规格对安装孔做锪孔处理，保证螺丝安装后端面齐平，不会干涉连杆的转动行程。整套模型包含了所有零件的实体结构与装配关系，文件夹内附带的零件文件可以直接导入三维装配环境做干涉检查，也可以导出工程图用于机加工或者3D打印样件验证。在实际项目应用中，这套结构可以直接作为进气系统改装的基础模型，根据不同的调校需求调整节气门蝶阀的直径、进气喇叭口的长度，不需要从零开始搭建基础结构，能大幅缩短设计周期。建模时对非核心的工艺结构做了简化，比如螺丝的螺纹牙型、连杆表面的防滑纹理这些不影响装配与功能的结构都没有做精细建模，设计人员使用时可以根据实际的加工工艺要求补充对应的细节特征，避免模型过于冗余影响装配与仿真的运行效率。节气门体的密封面位置保留了密封槽的安装结构，能适配原厂规格的密封胶圈，装配后可以保证进气系统的密封性，避免出现漏气导致的空燃比异常问题。
