高细节轮式装甲输送车结构三维设计

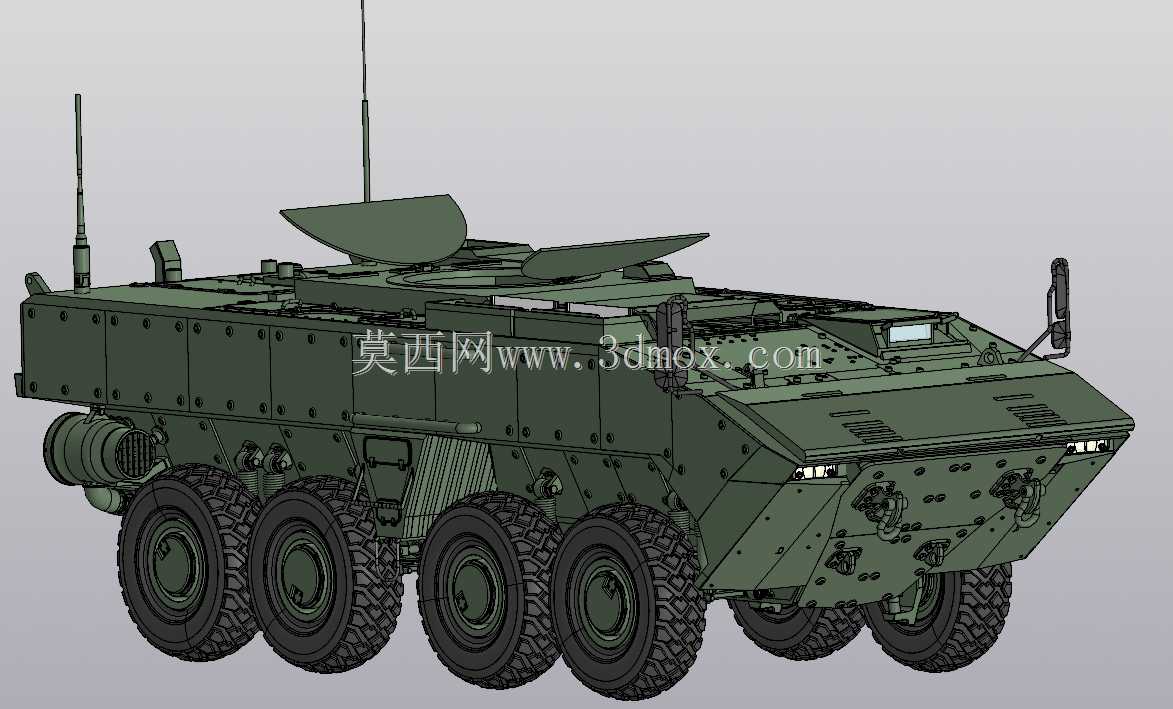

　　这款八轮驱动装甲输送车的三维结构设计，首先围绕战场人员投送、前沿阵地物资转运、轻武器搭载平台的核心应用场景展开，区别于民用轮式车辆的设计逻辑，整车结构优先考虑防护性能与复杂地形通过性的平衡。从实际用途来看，该型车辆可承担战场兵员输送、前沿巡逻警戒、轻火力支援、战地指挥通信节点搭载等任务，车体外部预留的天线安装位、观瞄设备基座，可根据任务需求快速加装通信模块、光电侦察设备或遥控武器站，无需对主车体结构做大规模改动。

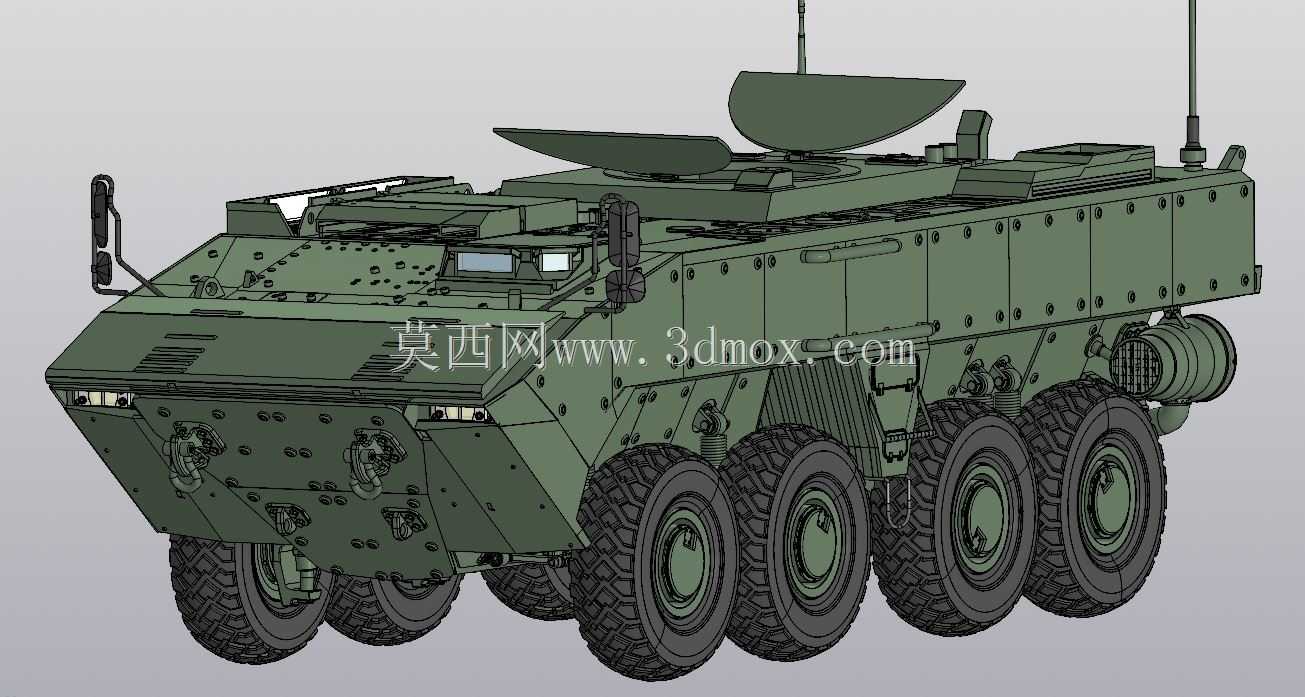

　　设计过程中，首先确定了动力舱前置、载员舱后置的整体布局，这种布局可以为后部载员舱留出完整的规整空间，同时前部动力舱的结构也能为正面来袭的弹药提供额外的防护缓冲层。车体外形采用大倾角焊接装甲设计，首上装甲的倾斜角度经过反复调整，既可以在同等装甲厚度下提升对穿甲弹药的偏转能力，也能控制整车高度，降低行驶过程中的正面投影面积，减少被敌方火力命中的概率。车体侧面的装甲板并非垂直设计，而是带有微小的内倾角度，同时在车体外部预留了附加装甲的安装接口，可根据威胁等级快速挂载不同防护等级的附加装甲模块，安装边界严格控制在轮组外侧轮廓以内，避免加装附加装甲后超出整车宽度限制，影响狭窄道路通行与铁路运输适配性。

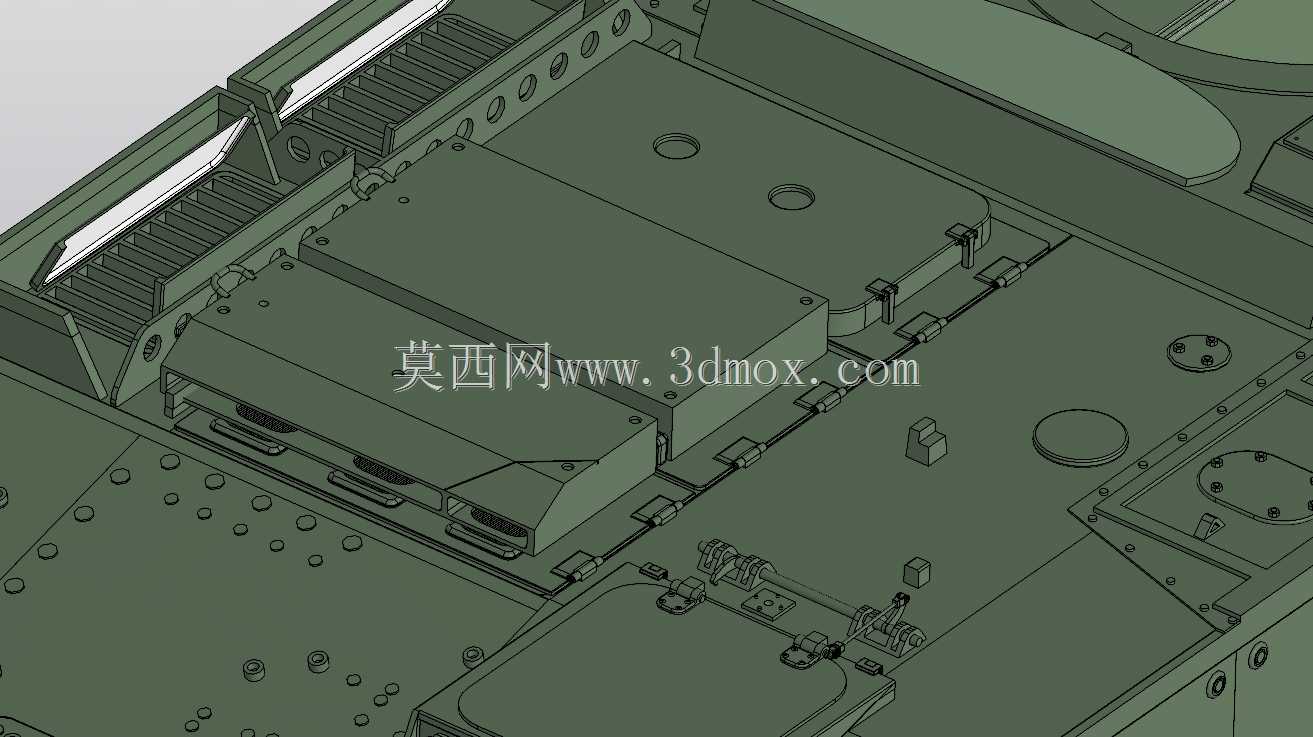

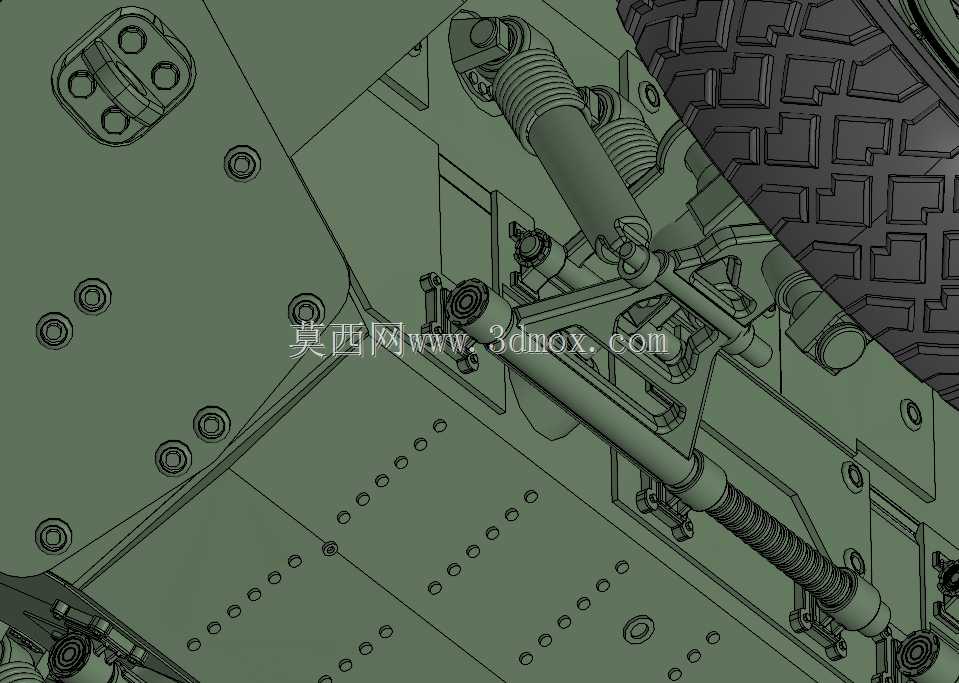

　　行走机构采用八轮独立悬挂设计，每个车轮的悬挂行程都预留了足够的缓冲空间，能够适应沟壑、碎石滩、泥泞路面等复杂非铺装地形的通行需求，轮胎采用带中央充放气系统的防弹轮胎结构，三维建模过程中还原了轮胎的胎纹深度、轮毂的固定螺栓布局，以及轮边减速器的外部轮廓，确保轮组与车体翼子板之间的间隙在悬挂最大压缩行程时也不会发生运动干涉。车体顶部的舱门设计分为乘员舱门与载员舱门两类，舱门的铰接结构、密封胶条安装槽都做了细节还原，顶部的卫星通信天线基座、观瞄设备护罩的安装位置经过布局优化，不会遮挡舱门的开启路径，同时也避免设备之间出现信号遮挡的问题。

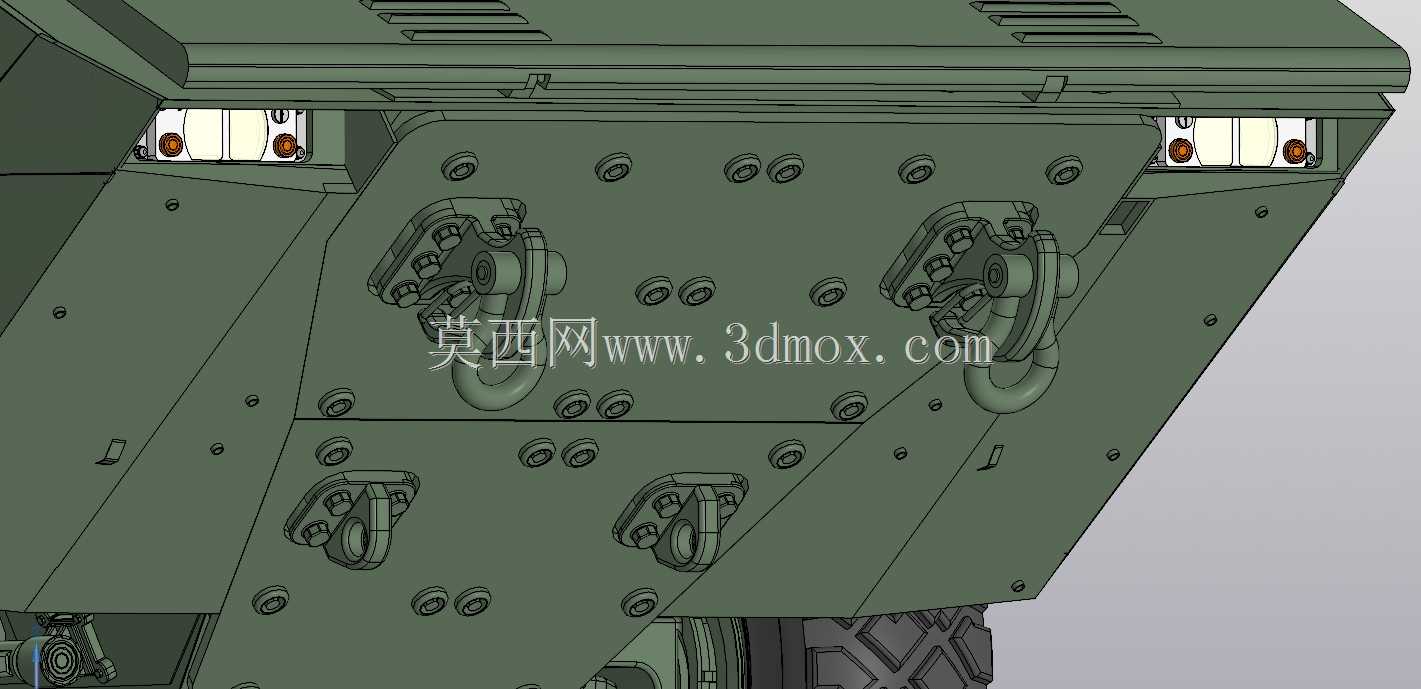

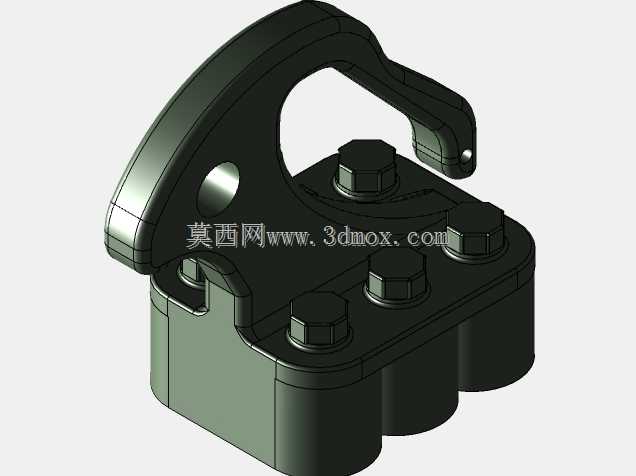

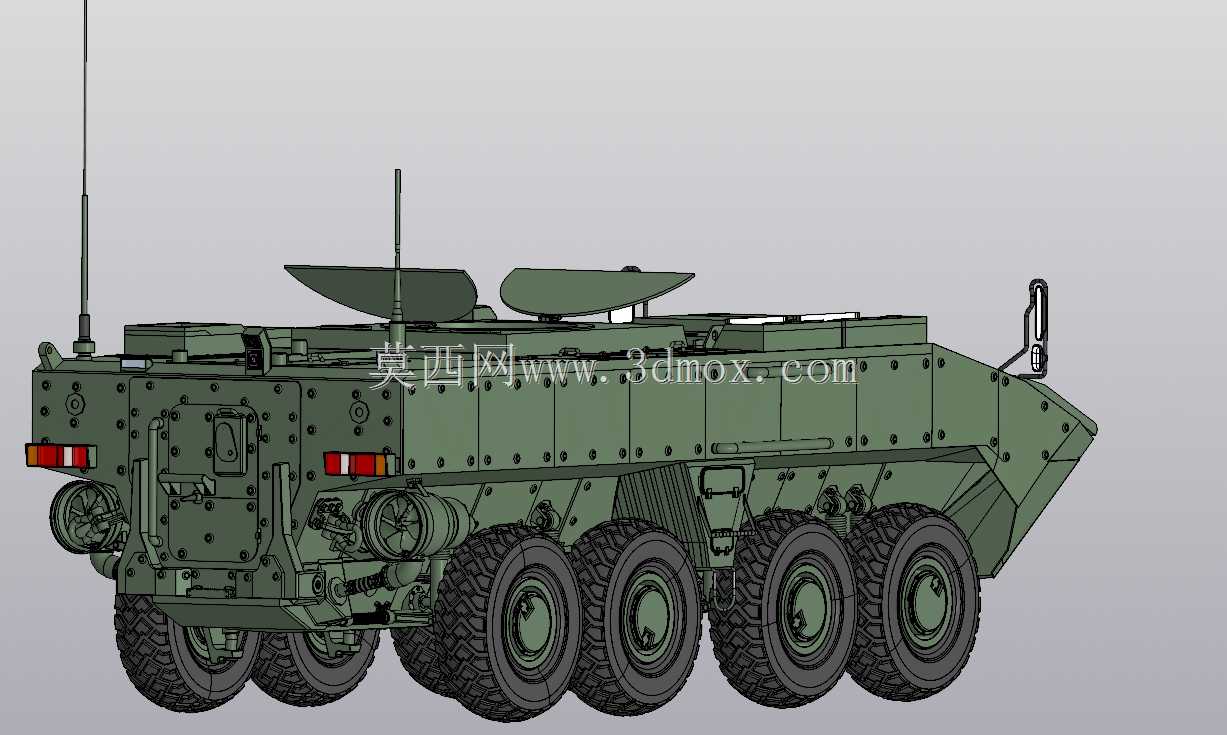

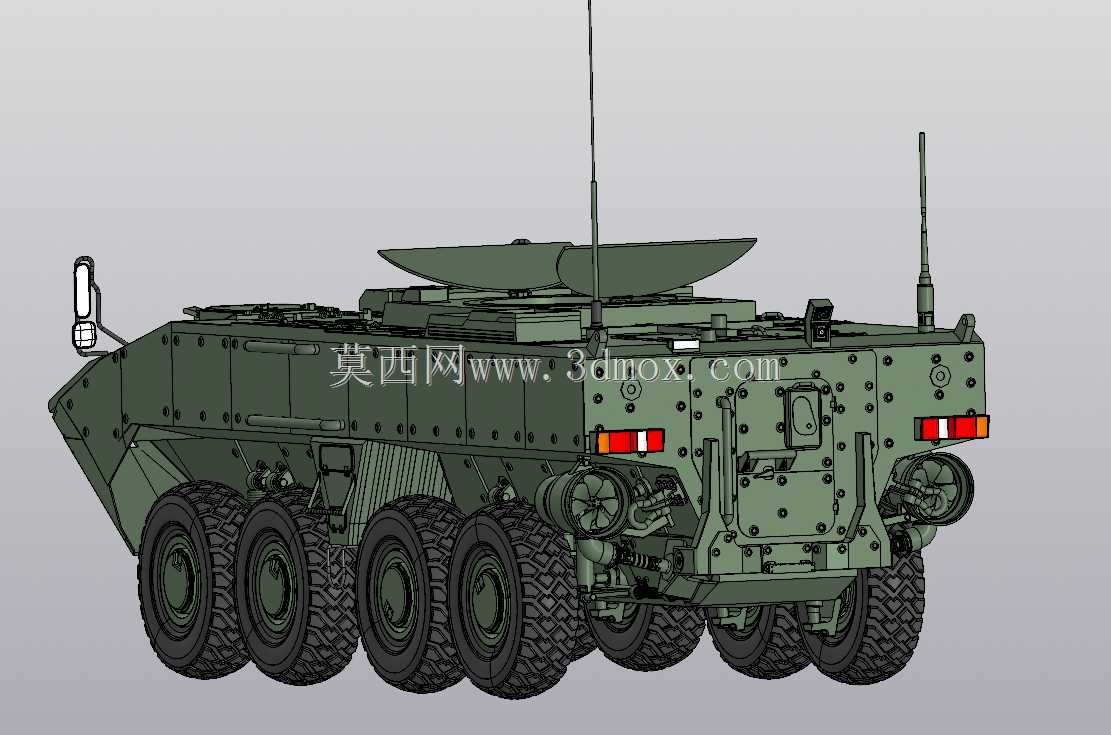

　　车体后部设计了大尺寸的尾门结构，尾门采用液压驱动的下放式设计，打开后可作为载员上下的踏板，尾门的密封结构、锁紧机构的安装位都在模型中做了对应体现，尾门的开启角度经过校核，确保载员携带单兵装具快速上下时不会发生磕碰。车体外部的附属结构，包括前部的牵引钩、侧部的储物箱、后部的备用燃油桶固定架、观察窗的防弹玻璃安装槽、车灯的防护格栅，都按照实际装备的布局做了细节还原，没有多余的冗余结构，每一处外部结构都对应实际的使用功能。

　　在尺寸边界控制上，整车的宽度严格控制在标准铁路运输平板车的装载宽度限制以内，整车高度在拆除顶部天线状态下可满足公路涵洞的通行高度要求，轴距的分配兼顾了转向灵活性与行驶稳定性，前两轴为转向轴，转向角度经过校核，确保车辆在狭窄地域的转弯半径满足战场机动需求。车体底部采用V型防雷设计，可分散地雷爆炸产生的冲击波，底部结构与车内地板之间预留了缓冲层的安装空间，车内载员座椅的安装基座采用悬浮式设计接口，可进一步降低爆炸冲击对车内人员的伤害。

　　建模过程中对车体表面的装甲焊缝、螺栓固定点都做了等比例还原，这些细节并非单纯的外观装饰，每一处螺栓的位置都对应实际装甲板的连接固定点，焊缝的走向也符合装甲车辆焊接工艺的实际要求，可直接用于结构展示、工艺模拟、改装设计参考等场景，对于军用车辆结构设计、装备仿真演示等领域的从业者来说，该模型的结构完整性与细节还原度能够满足大部分二次开发与设计参考的需求。
