汽车制动系统弯臂式制动杠杆结构设计

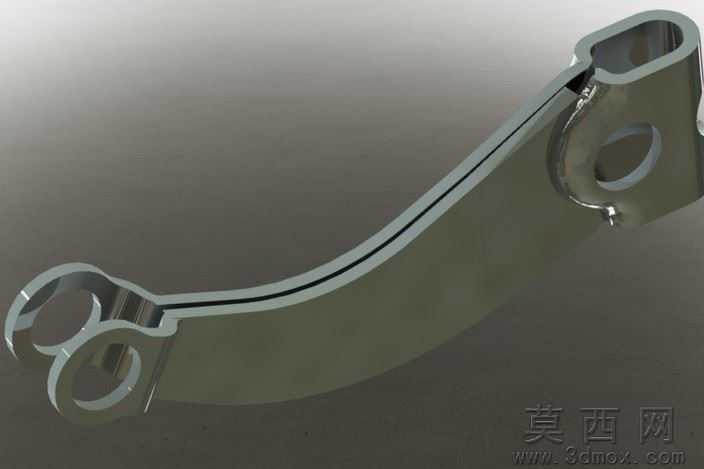

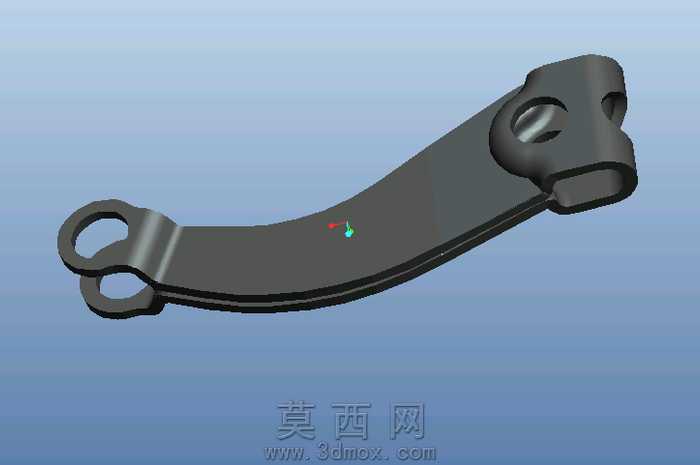

该制动杠杆采用三维参数化建模方式完成整体结构设计，建模过程中先以草图绘制杠杆的弧形主体轮廓，通过拉伸命令生成基础实体，再对两端连接部位分别进行特征构建：一端设计为双环铰接结构，两个同轴环形安装孔用于与制动传动部件铰接，保证杠杆摆动过程中的受力稳定性，孔位边缘做圆角过渡处理，避免应力集中导致的部件断裂；另一端设计为叉形夹装结构，内置铰接孔用于连接制动执行端的推杆或凸轮部件，叉形开口的尺寸经过公差校核，保证装配时的配合精度。整体杠杆主体采用弧形变截面设计，根据受力仿真结果调整不同区段的截面厚度，在铰接受力较大的位置适当增加壁厚，在杠杆中段受力较小的位置做轻量化减薄处理，兼顾结构强度与整体重量控制。材质设定为高强度冲压钣金钢材，表面做发黑防锈处理，渲染时采用哑光深灰金属材质，添加细微的金属颗粒质感与边缘倒角反光效果，还原真实钣金零件的表面质感。设计过程中重点校核了杠杆的摆动行程与受力传递路径，双环端的铰接点与叉形端的铰接点之间的力臂长度经过精确计算，保证制动操作时可以用较小的输入力获得足够的制动力输出，同时对杠杆的运动轨迹做干涉检查，确保其在摆动范围内不会与周边的制动底板、制动蹄等部件发生运动干涉。整体模型的所有安装孔位、连接尺寸都参考通用汽车制动系统的安装标准设计，具备实际生产参考价值，结构简洁受力合理，适合作为制动系统相关设计的参考构件。
