多爪式大型中心滑轮结构设计

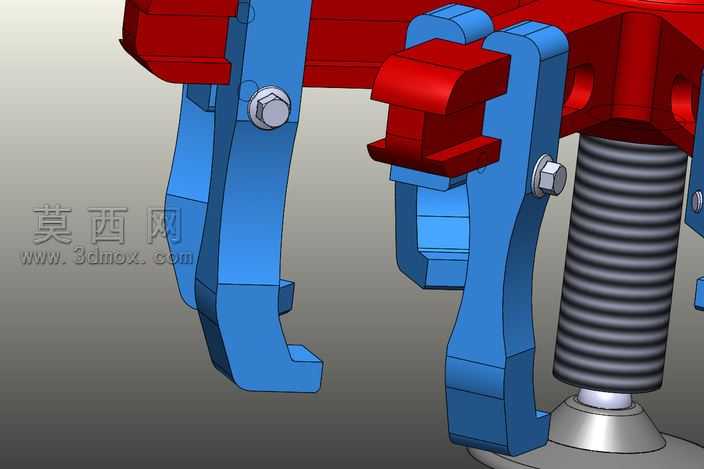

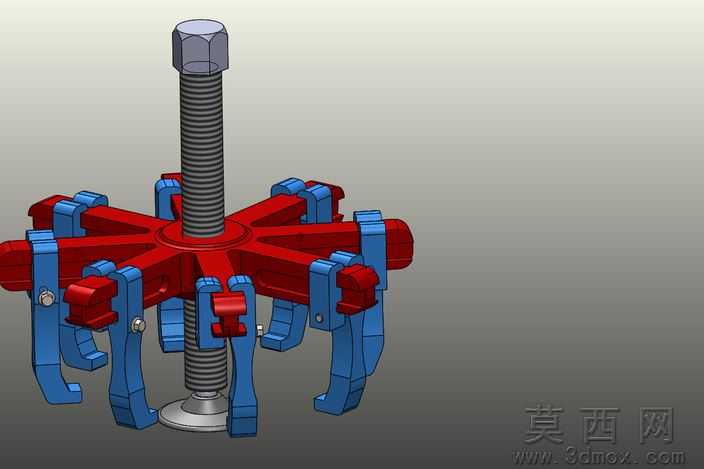

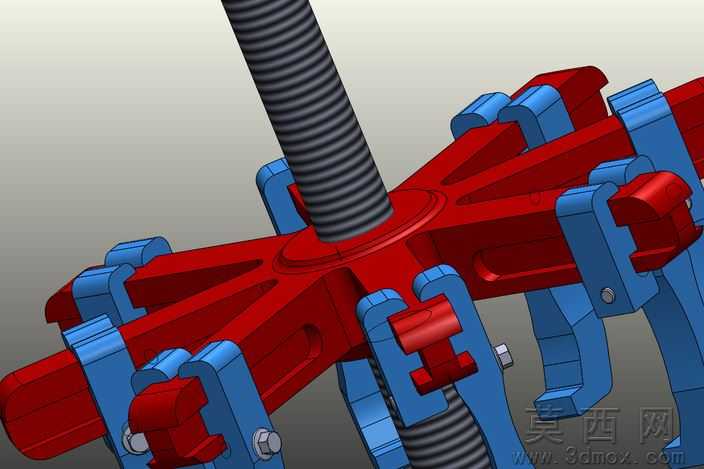

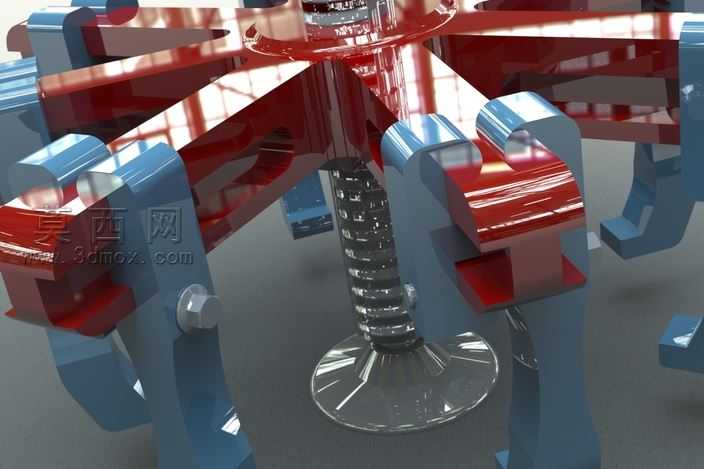

本作品为多爪式大型中心滑轮的三维设计成果，建模阶段围绕滑轮的承载核心需求展开，首先搭建中心竖向支撑轴的基础特征，采用螺旋纹理的柱体结构搭配底部圆形承托底座，保证中心轴的竖向支撑稳定性与安装适配性。外围多组爪式支撑臂采用对称式布局设计，每一组支撑臂都做了等距角度排布，确保整体受力均匀，支撑臂主体采用蓝灰色金属质感的实体结构，臂端设置有卡扣式限位结构，用于固定滑轮外圈的轮体组件，避免轮体在运转过程中出现偏移脱落的问题。支撑臂之间的连接辐条采用亮红色金属材质，做了高反光的表面处理，既强化了结构的视觉层次感，也通过色彩区分不同的功能部件，方便后续的结构校验与装配演示。建模过程中对每一处衔接位置都做了圆角过渡处理，消除尖锐棱角，既符合实际五金零件的加工工艺要求，也避免应力集中导致的结构强度下降。渲染阶段采用了工作室级别的光照环境，添加了柔和的环境反射效果，金属材质的粗糙度参数经过反复调试，蓝灰色部件设置为半哑光金属质感，模拟铸铁类承重部件的真实表面状态，红色辐条与中心透明底座则设置为高反光的抛光金属与玻璃质感，突出不同部件的材质差异。结构设计上充分考虑了大型滑轮的重载使用场景，多爪式的支撑结构相比传统单辐条滑轮拥有更高的承载上限，对称式的布局也让滑轮在高速运转时拥有更好的动平衡性能，减少运转过程中的抖动与磨损。中心轴的螺旋纹理既可以提升轴体与安装基座的连接摩擦力，也可以作为润滑油的导流槽，在长期使用过程中存储润滑油脂，降低轴体与轴套之间的磨损速率。底部的圆形透明底座采用可视化的设计方式，在渲染图中可以直观展示中心轴的安装深度与配合间隙，方便设计人员校验装配公差。整体设计没有多余的装饰性结构，所有特征都服务于滑轮的承载、传动、安装功能，每一处结构细节都对应实际生产中的加工可行性，不存在无法落地的异形结构，完全符合通用五金配件的设计规范，可直接用于后续的工程出图与生产加工参考。
