可堆叠运输户外野战柴火炉结构设计

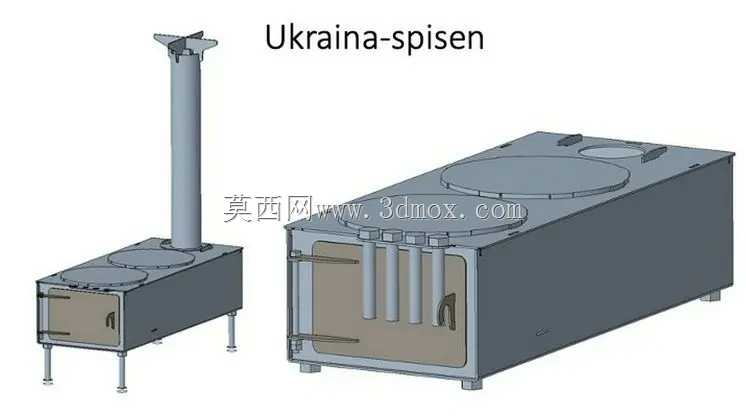

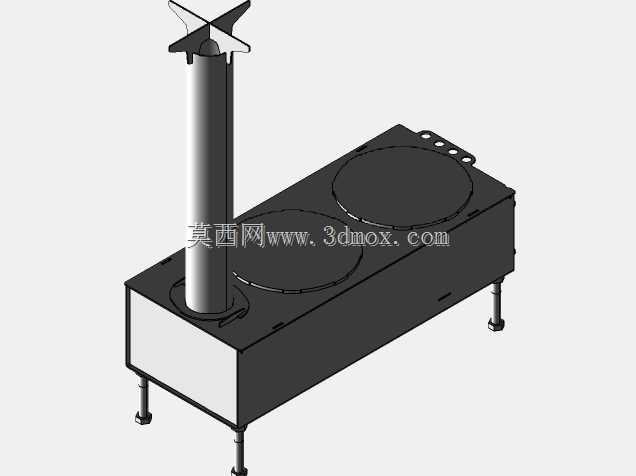

　　这款户外野战炉灶的设计核心围绕无依托野外场景的使用需求展开，区别于常规民用露营炉具，其结构设计优先考虑批量运输、快速部署、多人供餐与持续取暖的复合需求。从结构布局来看，产品分为大小两个规格单元，均采用方正箱体式主体结构，底部设置可调节支撑支脚，能够在不平整的泥地、碎石地面通过调整支脚伸出长度实现炉体水平放置，避免炉体倾斜导致的燃料滑落、锅具倾覆问题。炉体正面设置密封炉门，炉门边缘预留耐热密封结构安装位，关闭后可控制进风量调节燃烧效率，炉门下部设置可调进风风口，无需打开炉门即可调整供氧强度，适配不同燃烧阶段的火力需求。

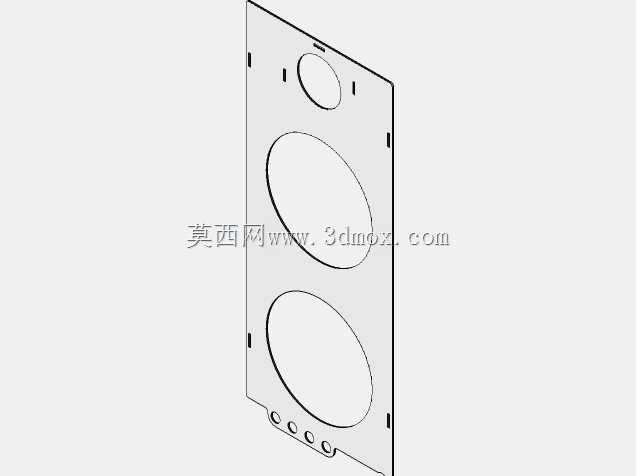

　　炉体顶部设置两个圆形炉口，可同时放置不同尺寸的锅具，满足煮水、烹饪、加热食物的多重需求，炉口配套密封炉盖，非烹饪状态下闭合炉盖可让热量集中从烟囱排出，提升室内或帐篷内的取暖效率，同时避免杂物落入炉腔。烟囱采用分段式插接结构，运输状态下可拆解后放入炉体内部预留的收纳空间，使用时逐段拼接即可，烟囱顶部设置防逆风挡片，避免户外大风天气烟气倒灌进入使用空间。

　　设计过程中重点优化了堆叠与运输适配性，炉体顶部与底部设置对应的定位凹凸结构，多个同规格炉体堆叠时可通过定位结构实现限位，避免运输过程中滑动散落，方正的外形可最大化利用运输载具的内部空间，无突出外露部件的设计也降低了运输过程中的磕碰损坏概率。炉体侧面设置隐藏式提手，搬运时可拉出提手，两人配合即可完成整炉转移，部署时无需额外安装复杂配件，仅需展开支脚、拼接烟囱即可投入使用，单台设备部署时间不超过五分钟，能够满足紧急场景下的快速使用需求。

　　从热利用结构来看，炉腔内部设置迂回式烟气通道，燃料燃烧产生的高温烟气在排出前会经过炉体上壁的多回程流道，充分将热量传递到炉体顶部与侧壁，提升热效率，减少燃料消耗，炉体侧壁采用双层结构设计，中间预留空气隔热层，既能够提升炉体表面的散热均匀性，避免局部温度过高引发烫伤，也能减少热量无效散失，延长燃料燃烧持续时间。炉体下部设置抽拉式灰斗，燃烧产生的灰烬会自动落入灰斗中，清理时仅需抽出灰斗倾倒即可，无需翻动炉腔内部，大幅降低日常维护的工作量。

　　安装边界方面，小型规格炉体占地面积不足0.3平方米，支脚展开后总高度不超过400毫米，适配2-4人的使用需求，烟囱安装后总高度约1.8米，可满足小型帐篷内的排烟需求；大型规格炉体占地面积约0.6平方米，支脚展开后总高度约500毫米，可同时满足10人以上的烹饪与取暖需求，烟囱安装后总高度约2.2米，适配大型临时帐篷、临时庇护所的使用场景。两款炉体的支脚均采用可折叠或可拆卸设计，收纳状态下整体高度可降低100毫米以上，进一步压缩运输与仓储占用空间。

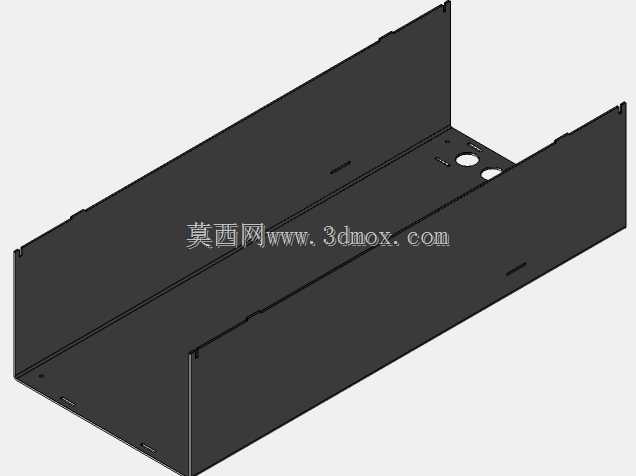

　　结构强度设计上，炉体主体采用耐热钢板折弯焊接成型，所有棱角处均做圆弧过渡处理，避免使用过程中划伤操作人员，炉门铰链采用耐高温铸钢材质，长期高温使用下不会出现变形失效问题，炉口位置设置加强翻边，提升锅具放置时的承重能力，单炉口可承重不超过30公斤的满水锅具，满足大容量烹饪的承重需求。烟囱插接处设置定位弹片，拼接后可自动卡紧，避免户外使用时因风吹导致烟囱脱节，同时拆解时仅需按压弹片即可分离，无需额外工具。

　　实际应用场景覆盖野外临时驻点、应急救灾安置点、户外作业营地等无集中供暖与烹饪条件的区域，既可以作为烹饪设备完成食物加热、饮水煮沸等工作，也可以作为取暖设备为临时空间提供热源，同时炉体顶部的平整台面在非烹饪时段也可作为临时置物台使用，实现一物多用。设计过程中充分考虑了不同使用人群的操作便利性，所有调节部件均采用大尺寸结构，佩戴防寒手套时也可轻松操作，无需裸露手部调整，适配低温环境下的使用需求。
