20英寸汽车改装五辐轮毂三维结构设计

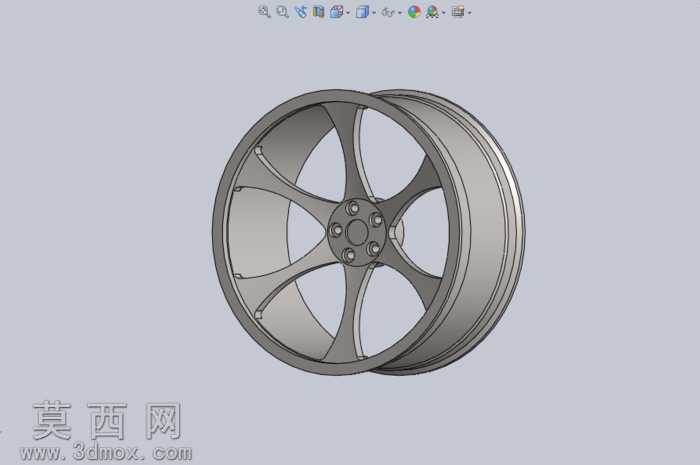

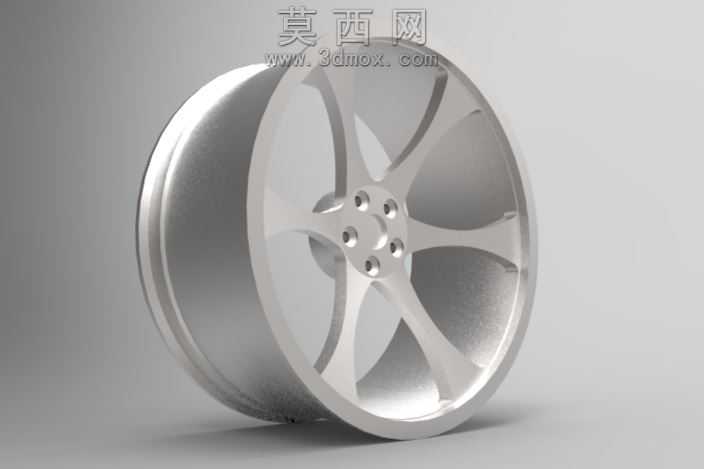

本作品为20英寸规格汽车改装用五辐轮毂的三维参数化模型，建模过程依托三维机械设计软件完成，全程采用全参数化驱动的建模逻辑，所有尺寸均可根据适配车型的参数需求快速调整，具备极强的二次修改适配性。模型整体结构严格遵循量产轮毂的工程设计规范，完整还原了轮毂的三大核心组成部分：中心安装基座、五组辐射状支撑辐条、外侧轮辋筒体。中心安装区域精准复刻了实车装配的定位结构，包含中心定位孔、周向均匀分布的螺栓安装孔、轮毂轴承贴合面等细节，所有孔位的位置度、孔径尺寸均参考民用乘用车轮毂的通用安装标准设定，可直接适配多数五孔规格的乘用车安装接口。五组辐条采用大弧度曲面造型设计，建模过程中通过多组引导线放样、曲面剪裁、曲率连续过渡等操作，实现了辐条与中心基座、辐条与轮辋衔接处的顺滑曲面过渡，无尖锐棱角与曲率突变，既还原了改装轮毂的运动化视觉效果，也符合轮毂结构力学的应力分散设计要求，可有效降低车辆行驶过程中辐条根部的应力集中风险。外侧轮辋部分完整还原了轮胎安装的密封结构，包含轮缘、胎圈座、凸峰等细节结构，尺寸精度满足轮胎装配的工程要求，可直接用于后续的轮胎装配匹配模拟。材质设定阶段参考主流改装轮毂的铝合金材质属性，为模型赋予了哑光金属铝的基础材质，调整了金属粗糙度、反射率等参数，还原了铝合金轮毂的真实质感，同时未添加冗余的装饰性贴图，保留了工程模型的严谨性。整体建模过程严格遵循自顶向下的设计思路，先确定轮毂的整体外廓尺寸与安装基准，再逐步拆分细化各部分结构，所有特征均保留完整的建模历史，可根据需求调整辐条造型、孔位数量、轮辋宽度等参数，既可以作为汽车改装方案的可视化展示素材，也可用于后续的有限元结构受力分析、数控加工编程等工程场景，模型结构无破面、无冗余特征，几何精度满足工业级应用要求。
