商用车配套Adblue尿素存储燃油箱结构

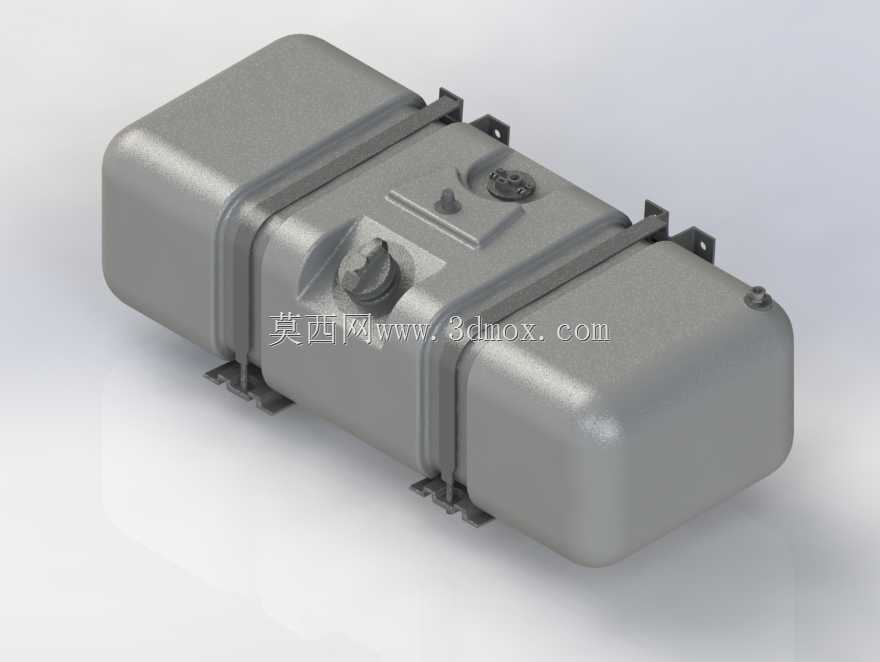

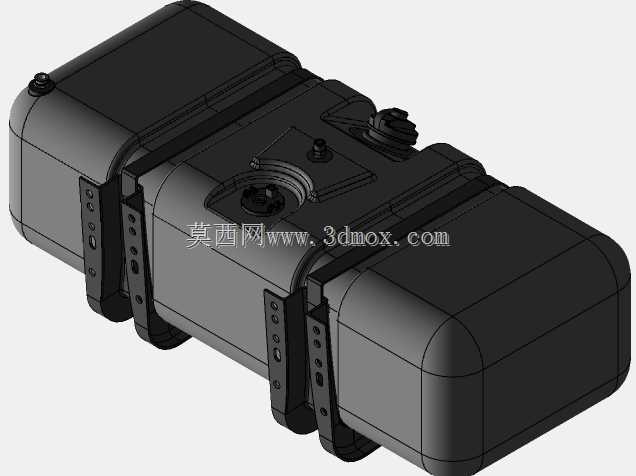

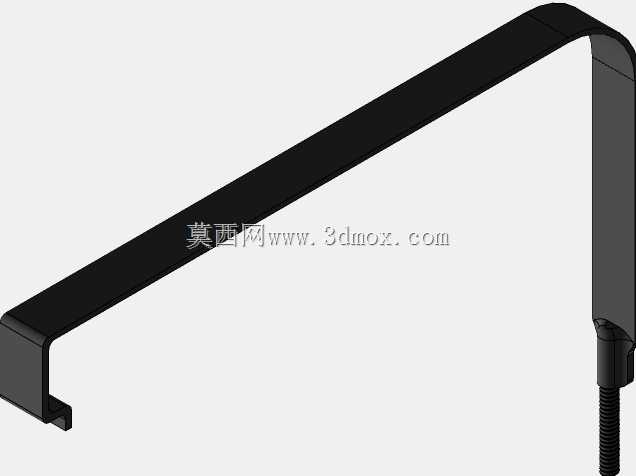

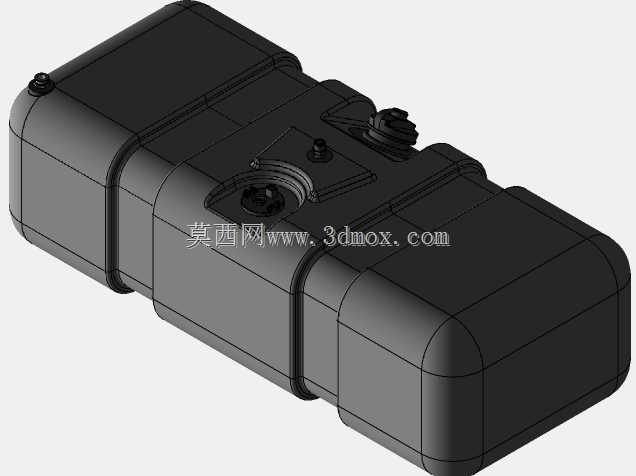

　　这款箱体结构主要适配商用车底盘安装场景，核心承担车用尿素溶液的存储功能，匹配柴油车尾气后处理系统的Adblue供给需求，在整车布局中通常布置在车架外侧空余空间，避开高温排气组件与运动干涉区域，同时兼顾加注操作的便利性与日常维护的可达性。从结构设计逻辑来看，整体采用圆角矩形的主腔体构型，区别于传统方正箱体的应力集中问题，所有棱边均做了大半径圆弧过渡，既能够降低车辆行驶过程中腔体内液体晃动产生的冲击载荷，也能提升冲压成型环节的材料流动性，减少钣金焊接过程的变形量。箱体外部设置了两道环绕式加强箍带安装位，箍带与箱体接触位置预留了缓冲垫安装槽，避免车辆长期运行中箍带与箱体表面硬接触产生磨损锈蚀，

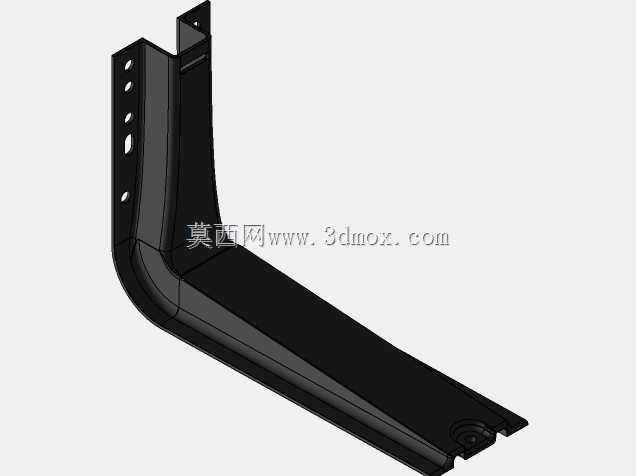

　　同时箍带的固定支架直接匹配商用车通用的车架纵梁安装孔位，安装脚的折弯角度经过适配调整，能够保证箱体安装后与纵梁保持平行，不会出现倾斜导致的液位传感器检测偏差。箱体顶部集成了两个功能接口，大口径的加注口带内置滤网结构，能够在加注尿素溶液时过滤杂质，避免杂质进入后处理系统造成喷嘴堵塞，加注口的密封盖采用螺纹旋合结构，配合密封胶圈实现IP67级的密封效果，防止车辆行驶颠簸过程中溶液溢出，同时避免外界粉尘、雨水进入腔体污染溶液。小口径的接口为传感器安装位，集成了液位检测与温度检测功能，能够实时反馈腔体内溶液余量与温度状态，为后处理系统的尿素喷射量计算提供数据支撑，接口的安装法兰采用标准螺栓固定，密封面设计了环形密封槽，

　　装配时嵌入O型圈即可实现可靠密封，无需额外打胶处理，降低后期维护的拆装难度。从安装边界尺寸来看，箱体总长度控制在1200mm以内，宽度控制在500mm以内，高度控制在400mm以内，能够适配多数轻卡、中卡车型的车架侧置安装空间，底部预留了20mm的离地安全间隙，避免车辆通过非铺装路面时底部被碎石磕碰，同时底部设置了倾斜的沉槽结构，沉槽最低位置预留了排污螺塞安装位，能够在定期维护时彻底排空腔体内的沉积杂质与残留溶液，避免长期沉积的杂质堵塞管路。箱体的壁厚设计经过载荷校核，主体采用2mm厚的耐尿素腐蚀钣金材料冲压焊接成型，所有焊接位置均做了满焊处理，焊后经过气密性测试，能够承受0.3bar的内部压力无渗漏，满足车载储液容器的安全标准。

　　在实际装车应用中，这款箱体的容量能够满足车辆单次尿素加注后行驶3000公里以上的使用需求，减少用户的加注频次，同时外部的安装支架采用了模块化设计，能够根据不同车型的车架宽度调整安装跨距，无需重新开模即可适配多款车型，降低整车厂的配套采购成本。设计过程中还充分考虑了低温环境下的使用需求，腔体预留了加热管路的安装通道，能够在环境温度低于零下11度时通过发动机冷却液循环对腔体内溶液进行加热，避免尿素溶液结晶堵塞管路，保证后处理系统在低温环境下也能正常工作。箱体表面做了喷塑防腐处理，能够耐受道路融雪剂、泥沙飞溅的腐蚀，提升部件的使用寿命，正常使用工况下的设计寿命能够达到整车全生命周期，无需中途更换。
