履带式近程防空导弹发射车结构设计

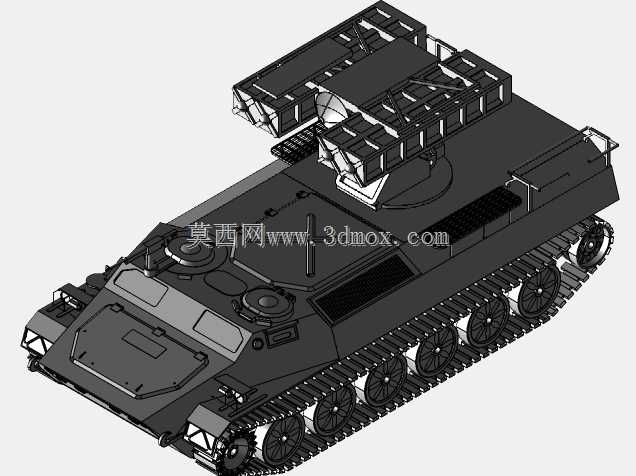

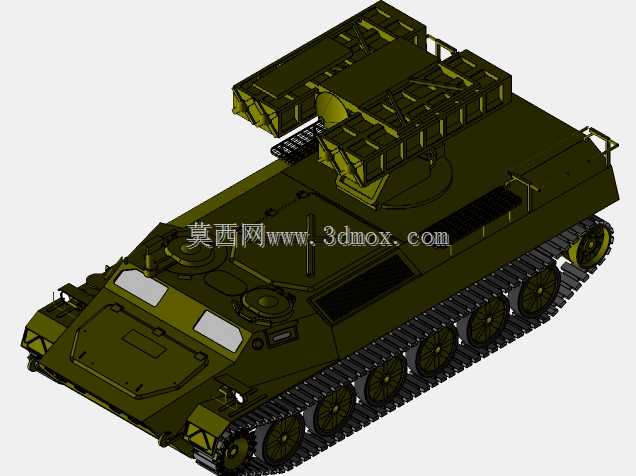

　　这款履带式近程防空导弹发射车的三维结构设计，核心围绕野战伴随防空的实际作战需求展开，整套模型完整还原了载具底盘、武器站、观瞄系统、辅助武器的全部装配关系，可直接用于装备结构教学、作战仿真推演、改装方案验证等场景。从实际应用场景来看，这类装备主要配属机械化步兵分队、装甲突击集群，承担行进间或阵地部署状态下的近程低空防御任务，可拦截低空突防的固定翼飞机、直升机、巡航导弹以及低空无人机等目标，填补单兵便携式防空导弹与中远程防空系统之间的火力空白，为前沿作战单元提供半径十公里以内的对空掩护屏障。

　　在功能特性的设计还原上，模型首先完整复现了履带式装甲底盘的承载结构，底盘采用动力舱前置、战斗舱中置的布局，行走系统包含六对负重轮、主动轮、诱导轮以及配套的履带板、托带轮结构，每侧悬挂系统的安装位置、减震元件的装配边界都做了精准还原，能够适配复杂地形的通行需求，保证车辆在沼泽、丘陵、土路等非铺装路面的通过性，满足伴随装甲集群行进的机动要求。底盘顶部的武器站采用可旋转炮塔结构，上部集成了多联装导弹发射定向器，定向器的俯仰机构、旋转支撑座的连接结构都按照实车装配关系搭建，发射架的起竖角度范围、旋转限位结构都在模型中做了对应体现，能够直观展示发射装置的射界覆盖范围。

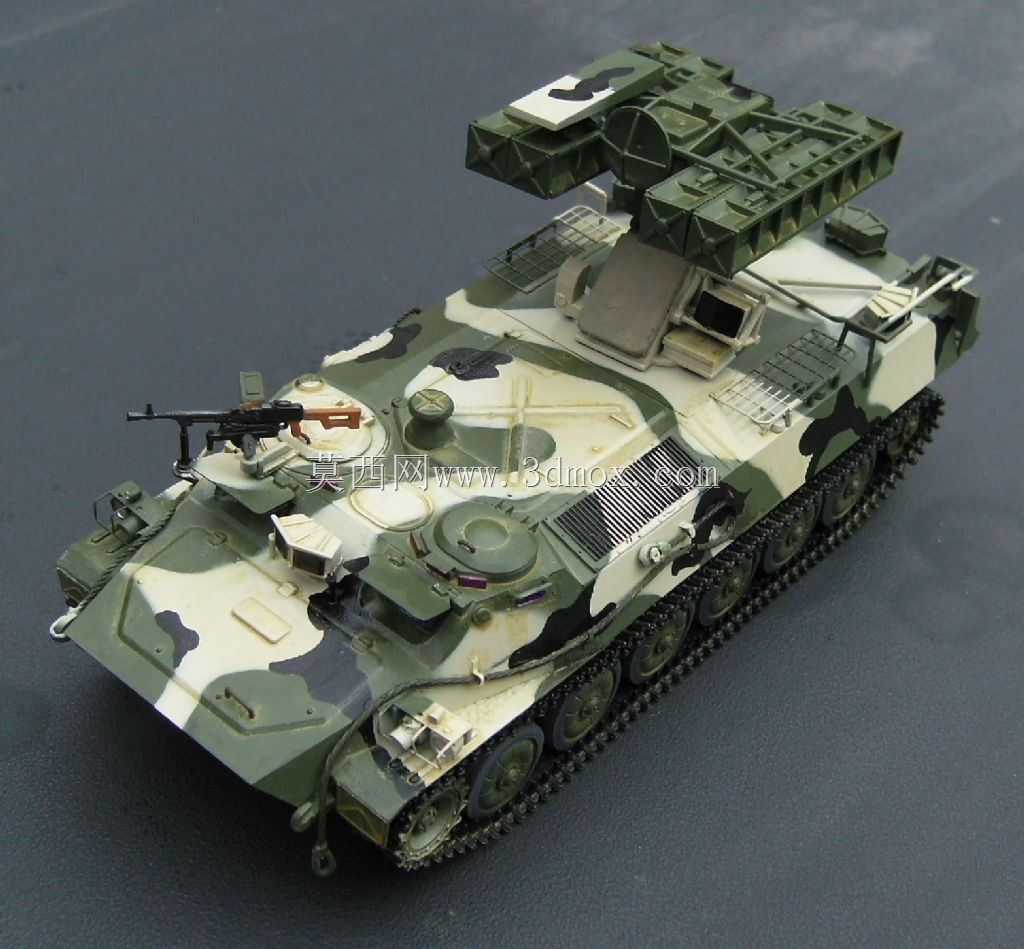

　　除了主武器系统，模型也还原了车顶的辅助武器配置，也就是乘员操作的高平两用机枪，机枪的安装枪架、供弹结构、瞄准装置都做了等比例复刻，可用于应对近距离地面轻装甲目标或者低空慢速目标，补充主武器的近距防御盲区。车体表面的装甲板拼接结构、乘员舱出入口的舱盖、观察窗的安装位置、随车工具的固定点都做了细节还原，甚至车体表面的伪装涂层分色边界也对应实车做了区分，能够直观展示整车的外形轮廓与外部附件布局。

　　从设计思路的还原角度来看，整套模型的结构搭建遵循了军用装备的设计逻辑：首先是保证底盘承载能力与武器系统重量的匹配，导弹发射装置加上备弹的重量全部由炮塔座圈传递到底盘主承力结构，模型中可以清晰看到座圈的加强筋布置、底盘大梁的承重结构走向，能够直观体现载荷传递路径；其次是考虑武器系统的射界需求，发射装置的安装高度、旋转半径都避开了车体前部的驾驶舱突出结构，保证发射架在俯仰、旋转过程中不会与车体自身结构发生干涉，这部分的安装边界在模型中可以通过尺寸测量直接获取，炮塔旋转时与车体顶部舱盖、天线座的安全间隙都符合实车的设计要求。

　　在外形尺寸与安装边界方面，模型按照实车比例还原了整车的长宽高参数，车体宽度满足铁路运输、平板拖车运输的限界要求，履带的接地长度、轨距参数都符合履带车辆的通过性设计标准，导弹发射装置在行军状态下的收放高度满足公路通行的高度限界，作战状态下起竖后的高度也对应了实际的发射姿态要求。对于结构设计从业者来说，这套模型可以用来参考履带式特种车辆的底盘布局方式、武器站与底盘的集成设计思路，尤其是旋转承载结构的布置、车载设备的安装空间预留等细节，都能为同类特种装备的结构设计提供直观的参考；对于作战仿真领域的使用者来说，精准的外形轮廓与结构细节可以直接用于生成仿真用的几何模型，支撑作战效能评估、战术推演等工作。

　　整套模型的结构拆分逻辑也符合实际装备的维修保障设计，各个子系统比如行走机构、炮塔、发射装置、辅助武器都可以单独拆分查看，能够清晰看到各个部件之间的连接方式，比如螺栓连接的点位、铰接结构的位置、管线布置的走向预留空间，这些细节都能帮助使用者理解这类装甲防空装备的结构组成，避免在同类设计中出现装配干涉、维护空间不足等常见工程问题。
