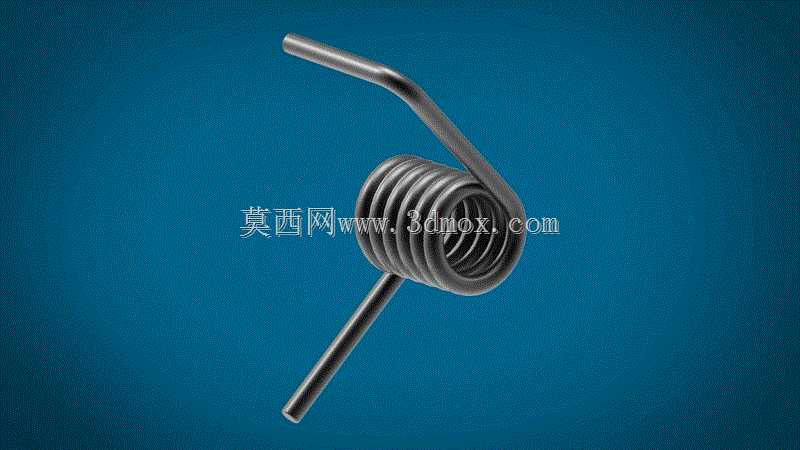

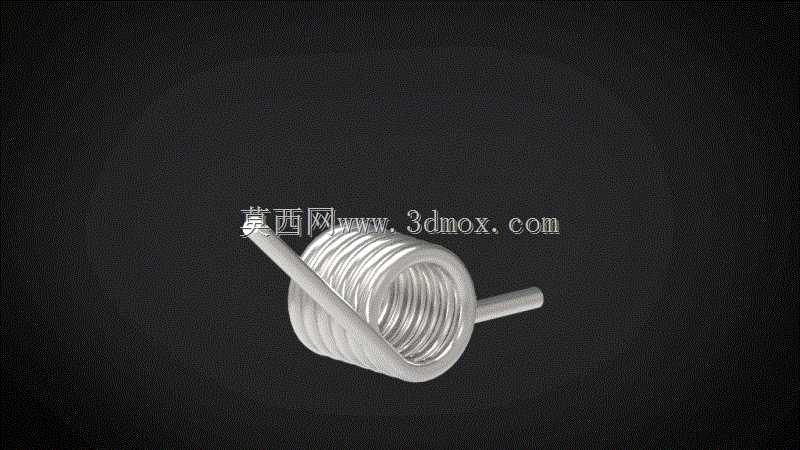

带动作演示的扭转弹簧结构三维建模

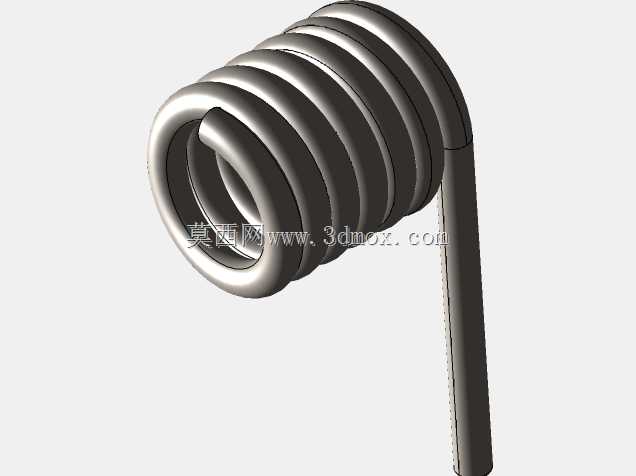

　　在日常的机械结构设计工作里，扭转弹簧是极为常见的弹性储能构件，和常见的拉伸、压缩弹簧依靠轴向形变承载载荷的逻辑不同，这类弹簧的核心受力方向是绕簧体中心轴的扭转力矩，依靠簧腿的角度偏转来储存、释放弹性势能，在各类需要复位、缓冲、力矩加载的场景里都有大量应用。做这类零件的三维建模时，首先要理清实际工况的安装边界：这类弹簧的安装空间通常比较紧凑，多数是嵌套在销轴类构件上，所以簧体的内径必须和配套销轴的直径留出合理的装配间隙，间隙过小会导致弹簧扭转时和销轴发生干摩擦，加剧磨损甚至卡滞，间隙过大则会让弹簧在受扭时出现径向窜动，影响动作精度。簧体部分的螺旋升角要控制在合理区间，升角过大会导致扭转时簧圈出现轴向攒动，改变实际的力矩输出特性，升角过小则会让相邻簧圈在大角度扭转时出现挤压摩擦，不仅会损耗输出力矩，长期往复动作还会造成簧圈表面的磨损疲劳，降低零件使用寿命。

　　从应用场景来看，这类扭转弹簧的覆盖范围极广，小到日常接触的文具夹、柜门合页的复位结构，大到工业设备里的机床操作手柄复位、自动化产线的夹具压合构件、电气设备的开关触点复位结构，甚至交通工具里的制动踏板回位、座椅调节机构的助力结构，都能见到这类零件的身影。不同场景下对弹簧的力矩特性要求差异很大，比如轻载的文具复位场景只需要很小的扭转力矩，簧丝直径通常较细，簧圈数量也不多；而工业重载场景下的扭转弹簧，簧丝直径更粗，簧圈数量也会根据需要的扭转角度做对应调整，避免单次扭转角度超过材料的许用应力范围，出现塑性变形无法复位的问题。

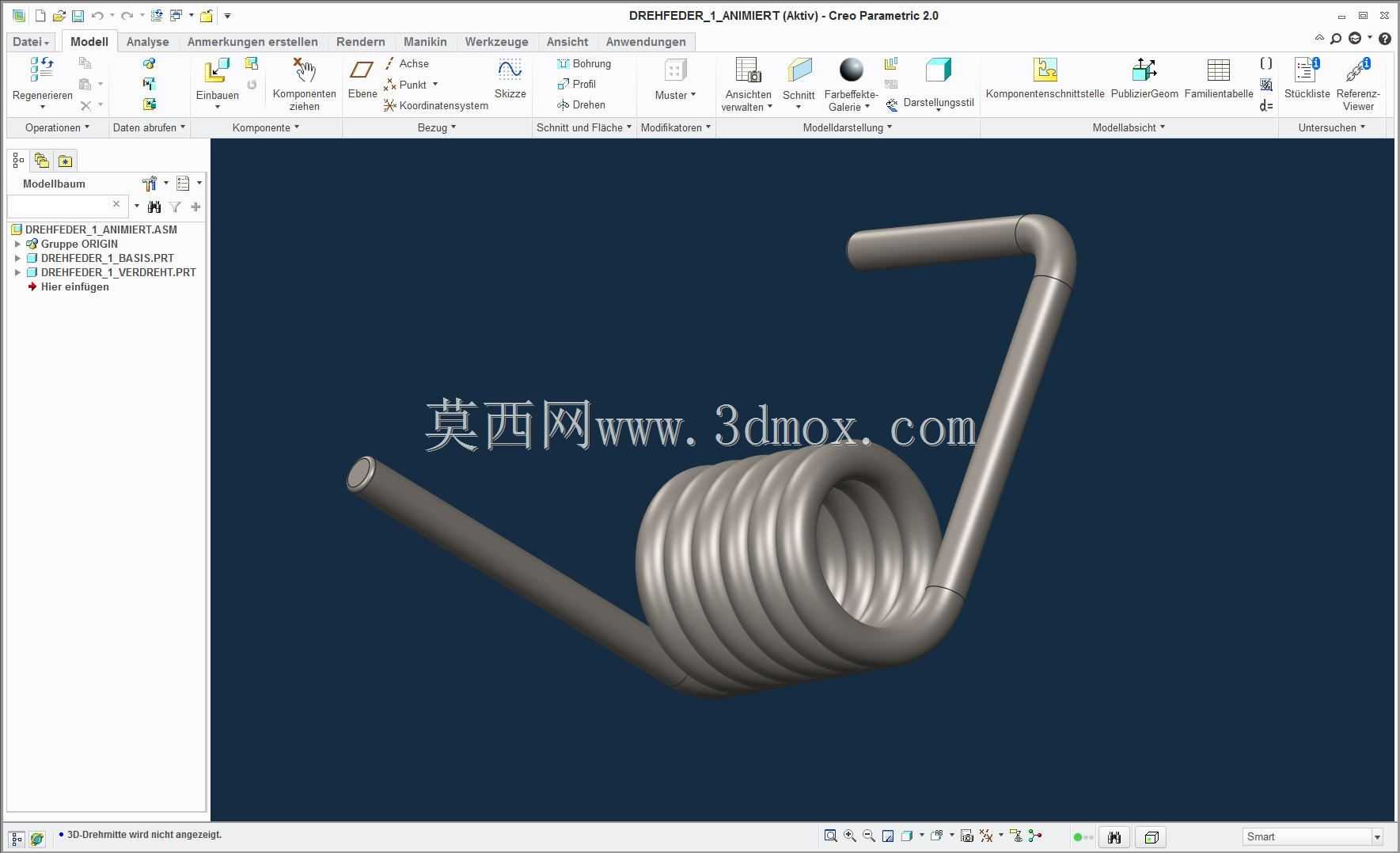

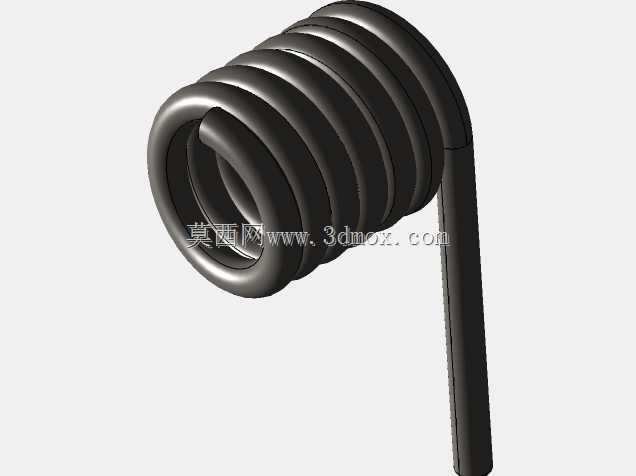

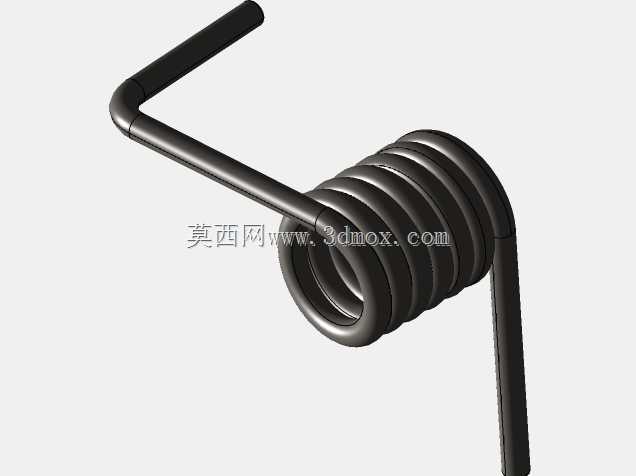

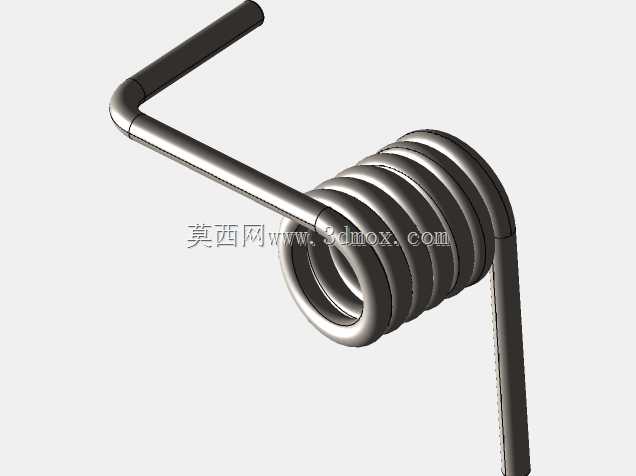

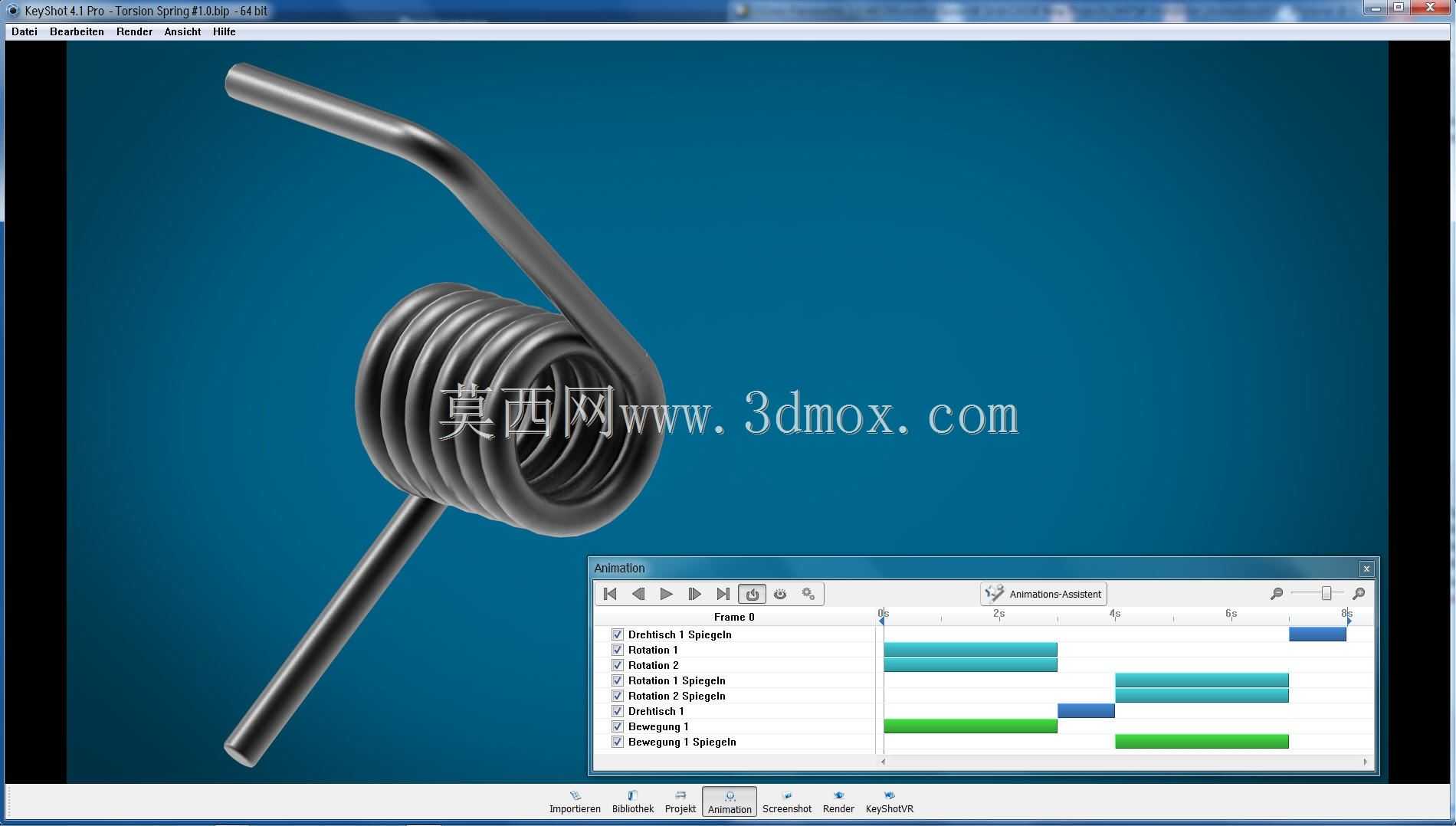

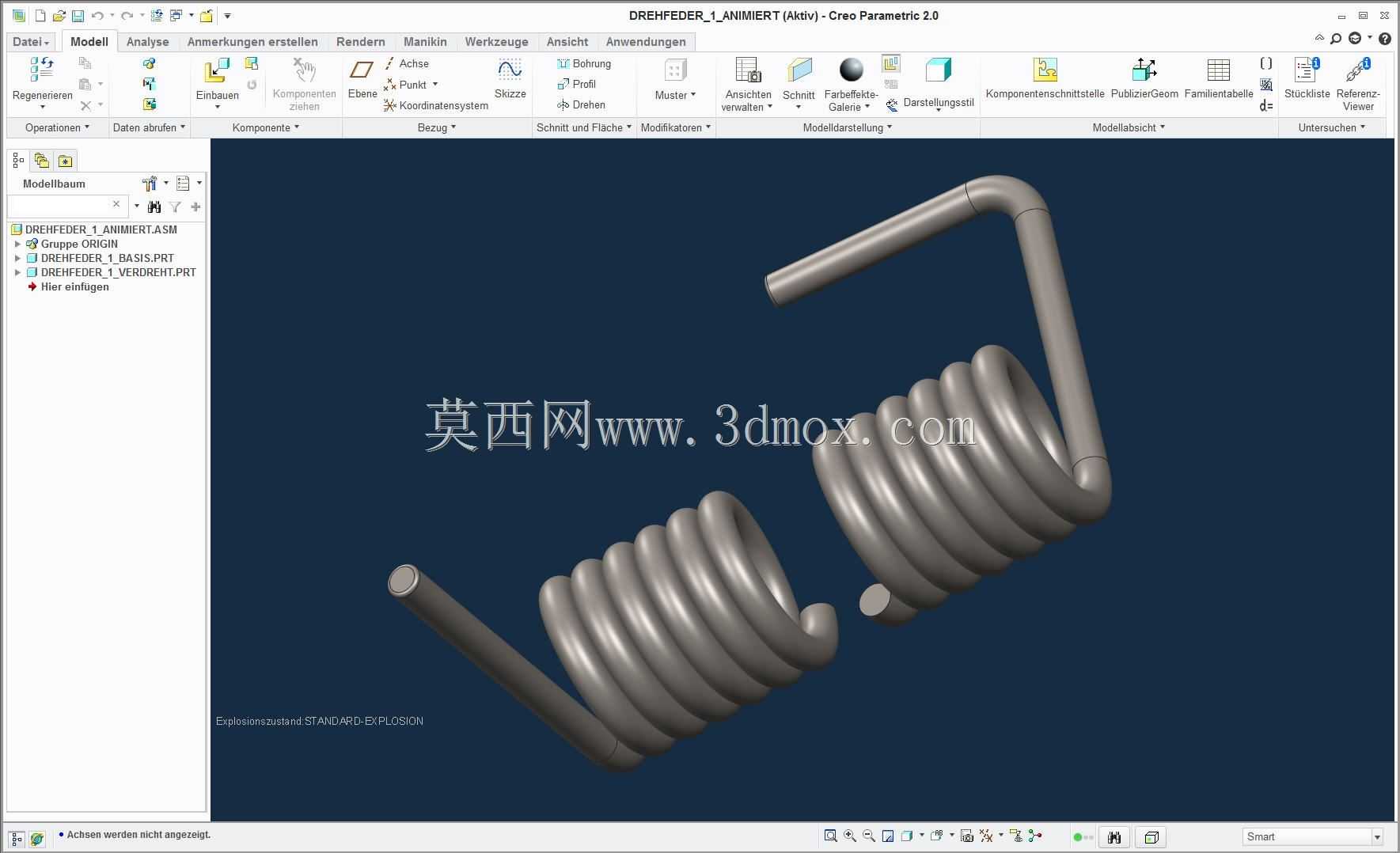

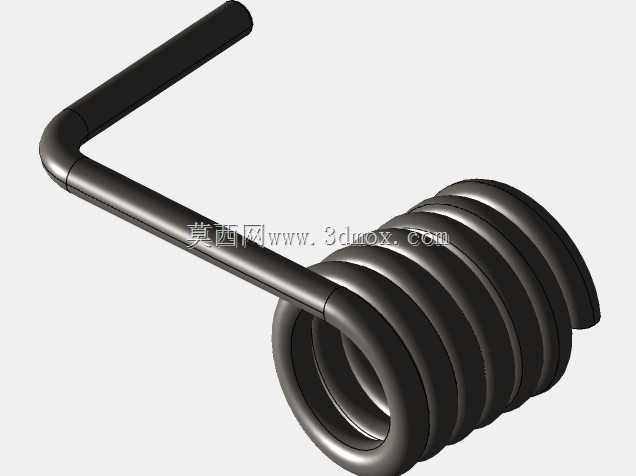

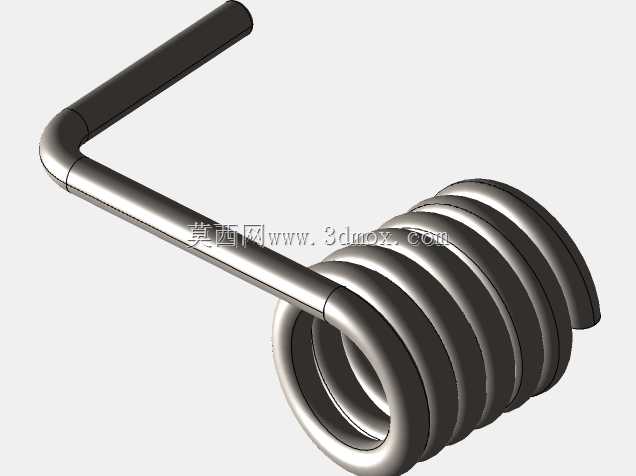

　　建模过程中需要特别注意两个簧腿的结构设计，簧腿的形态完全由安装点位决定，常见的有直臂式、弯钩式、侧向弯折式等不同形态，核心要求是簧腿和被驱动构件的接触点位要稳定，在扭转动作全程不会出现滑脱、偏载的情况。很多新手建模时容易忽略簧腿过渡位置的圆角处理，实际上簧丝弯折的位置是应力集中的高发区域，如果弯折处没有做对应半径的圆角过渡，在反复承受扭转载荷的时候，弯折位置很容易最先出现疲劳裂纹，最终导致簧腿断裂失效。另外在做动作演示的建模配置时，要准确还原弹簧扭转时的形变规律：当两个簧腿绕中心轴相对转动时，簧圈的直径会出现微小的变化，同时簧圈会沿轴向产生小幅的位移，这个细节如果在建模时省略，演示动画就会和实际的弹簧动作存在明显偏差，无法用于后续的机构运动干涉检查。

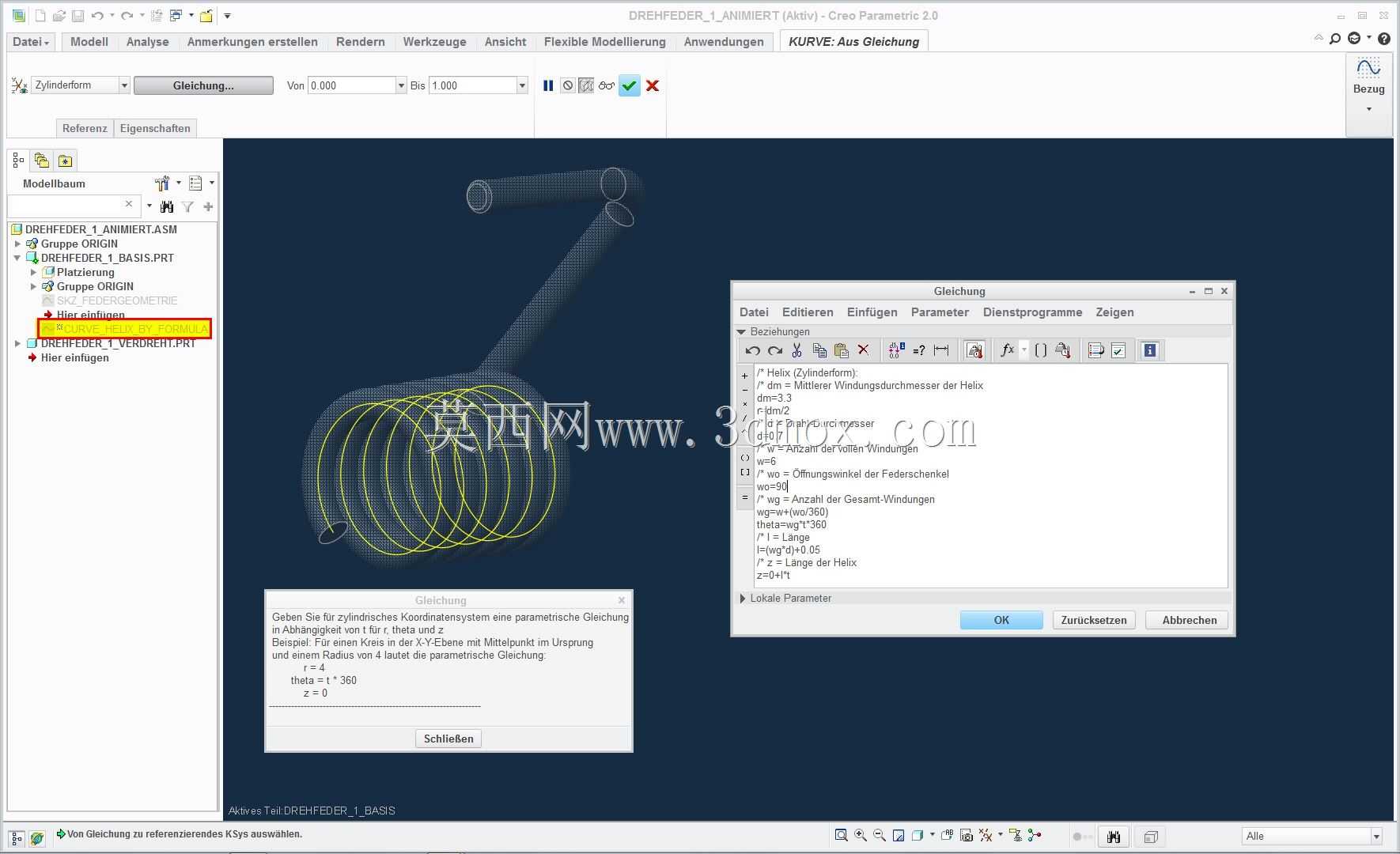

　　从安装边界的尺寸控制来看，除了簧体内径要匹配安装销轴，还要核算弹簧在最大扭转角度下的轴向总长度，预留足够的轴向窜动空间，避免弹簧扭转伸长后和两侧的安装结构发生挤压。同时要确认簧腿在初始安装角度和最大工作角度下的位置，确保两个极限位置都不会和周边的其他结构件发生运动干涉，很多现场装配时出现的弹簧卡滞、动作不到位问题，本质上都是设计阶段没有核算清楚极限位置的安装边界，只考虑了自由状态下的弹簧尺寸，忽略了受扭后的形态变化。这类扭转弹簧的力矩输出和簧丝直径、簧圈中径、有效圈数直接相关，建模时的参数设置要和力学计算的结果匹配，才能保证后续做机构仿真时得到的力矩数据具备参考价值，不会出现仿真结果和实际装配后受力偏差过大的问题。
