专业厨房三机组排风集烟罩结构设计

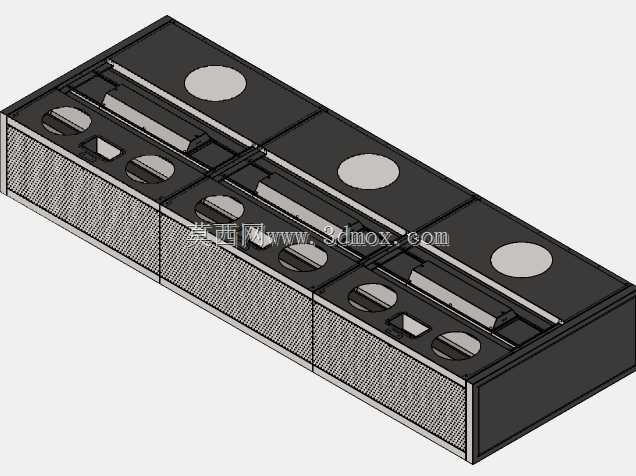

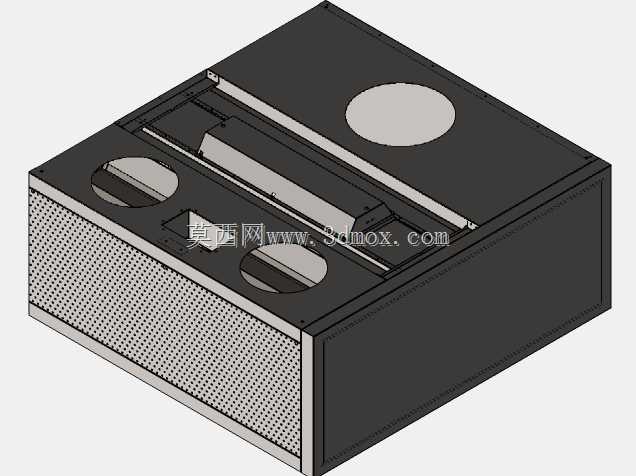

　　这套三机组集成式集烟排风组件，主要面向商用后厨的集中排烟场景设计，区别于家用单烟机的小风量配置，整体结构围绕多灶台同时作业的大排量油烟捕集需求搭建。从结构布局来看，三个烟机单元沿集烟罩长度方向等距排布，每个单元对应独立的油烟捕集腔，避免多灶台同时作业时出现气流短路、油烟逃逸的问题，集烟罩的主腔体采用等压风道设计，沿气流走向逐步调整腔体截面尺寸，保证三个烟机接口处的静压值偏差控制在合理区间，不会出现远端烟机排风阻力过大、近端风量过剩的情况。

　　在实际安装场景中，这类组件通常吊装在商用厨房的灶台上方，安装高度需要结合灶台操作面高度、操作人员身高以及油烟升腾轨迹综合确定，一般集烟罩下沿距离灶台台面的高度控制在1.8米到2米区间，既不会遮挡操作人员的视线、干扰颠锅等操作动作，也能保证油烟升腾到集烟罩下沿区域时，刚好处于烟机负压捕集的有效范围内。集烟罩的整体外形宽度需要匹配灶台组的总长度，两侧通常会超出灶台边缘15到20厘米，形成围挡效应，减少横向气流对油烟捕集效率的干扰，深度方向则覆盖灶台前后的操作区域，保证煎炸、爆炒等不同操作位置产生的油烟都能被有效纳入负压范围。

　　从功能设计角度，集烟罩的下沿设置有一圈集油槽，三个烟机单元分离出的油污会顺着腔体内壁的导油坡度汇入集油槽，最终通过预设的排油接口接入油污收集管路，避免油污滴落到灶台或者食材上，符合餐饮后厨的卫生要求。烟机与集烟罩主腔体的连接位置采用翻边法兰加密封垫的结构，一方面方便后期烟机的拆卸维护，另一方面可以避免接口漏风导致的排风效率下降，同时减少油烟泄漏到厨房内部造成的墙面、设备积油问题。

　　结构材质方面，整体采用金属板材折弯拼接成型，所有拼接位置做满焊打磨处理，避免焊缝位置藏污纳垢，同时保证腔体的气密性，减少排风过程中的漏风损耗。集烟罩的顶部设置有统一的排风出口，可直接对接建筑的排烟竖井或者外置排风净化设备，不需要额外做分支管路拼接，能够大幅减少现场安装的施工工作量。在安装固定结构上，集烟罩顶部预设了多组吊装挂点，挂点位置经过重心校核，保证吊装后整体保持水平，不会出现倾斜导致的油污流向偏移、集油槽排油不畅的问题。

　　考虑到商用厨房长时间连续作业的使用需求，这套组件的结构设计预留了足够的维护空间，每个烟机单元的接线、滤件拆卸位置都对应设置了可快速拆装的检修口，不需要整体拆解集烟罩就能完成烟机的日常维护、滤件更换工作。集烟罩的腔体内部没有多余的凸起结构，内壁做光滑过渡处理，减少油烟在腔体内壁的附着堆积，降低日常清洁的工作量，同时也避免长期积油带来的消防隐患。

　　在气流组织设计上，三个烟机单元的进风口设置有导流板结构，能够引导油烟以更顺畅的流态进入烟机叶轮区域，减少气流紊流带来的风噪和阻力损耗，相比无导流结构的集烟罩，同等风量下的运行噪音能够降低5到8分贝，排风效率提升10%左右。同时导流板采用可拆卸结构，方便定期拆卸清洗，避免长期使用后油污堆积堵塞进风通道。
