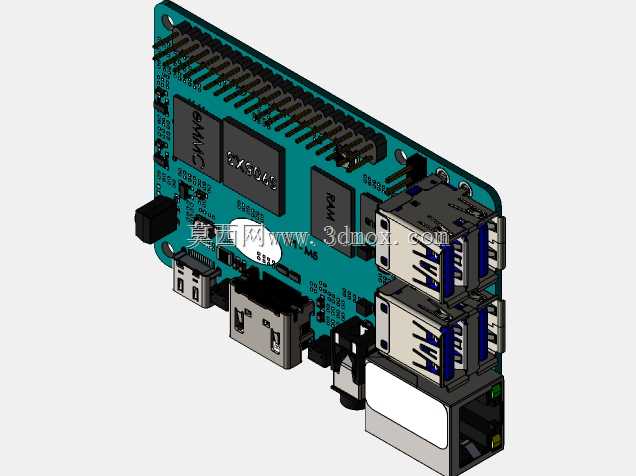

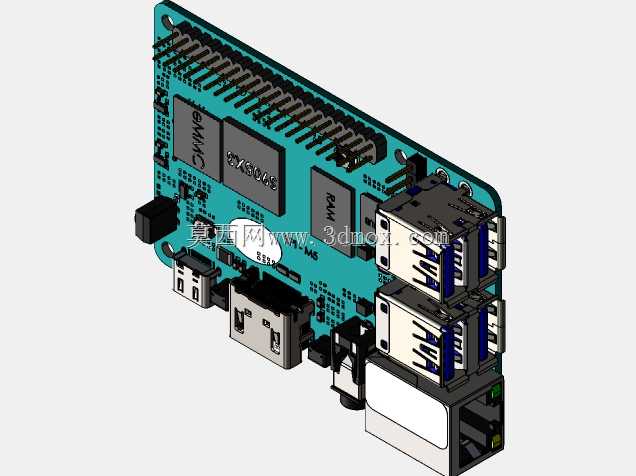

香蕉派M5开发板结构三维建模设计

　　在嵌入式硬件开发、智能终端原型验证、小型边缘计算节点搭建的场景中，单板计算机的结构适配一直是结构工程师需要重点考量的环节，本次完成的BananaPi M5开发板三维结构设计，完全围绕实际装机适配需求展开，从PCB板基轮廓到每一个外接接口、板载元件的空间占位都做了精准还原，可直接用于配套外壳设计、设备内部安装布局校核、多硬件堆叠干涉检查等工程环节。

　　从实际用途来看，这款开发板常被用于智能网关、工业数据采集终端、小型AI推理节点、创客DIY智能设备的核心控制单元，很多项目在做整机结构设计时，往往因为缺少精准的开发板三维模型，导致外壳开孔错位、接口避让空间不足、板载元件与壳体筋位干涉等问题，反复打样调整不仅拉长研发周期，也会增加不必要的物料成本，这套三维结构的设计初衷就是解决这类工程痛点，让结构设计阶段就能完成全部空间匹配校验。

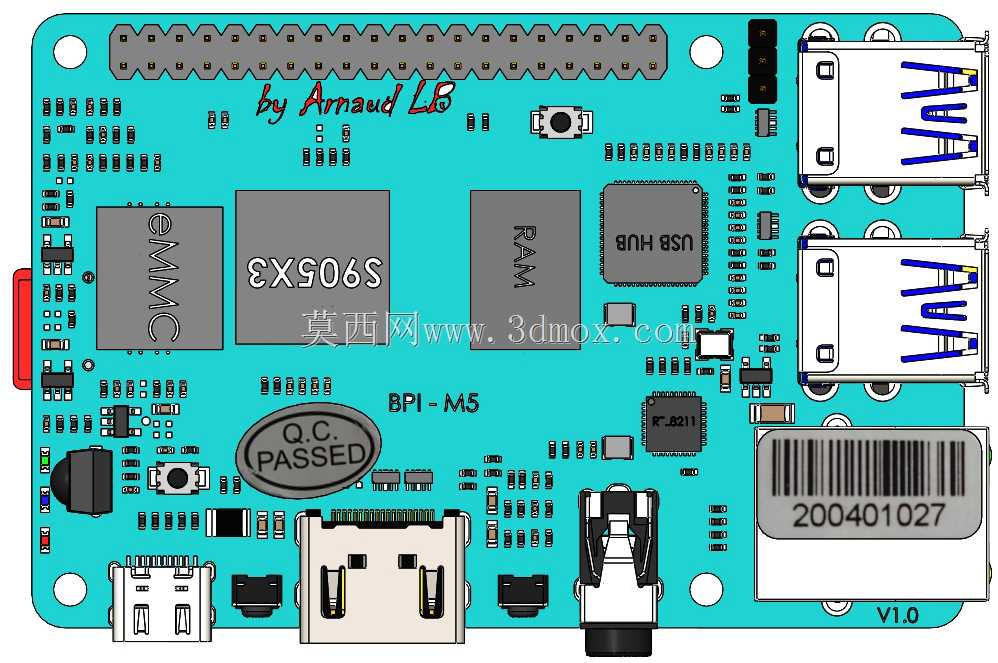

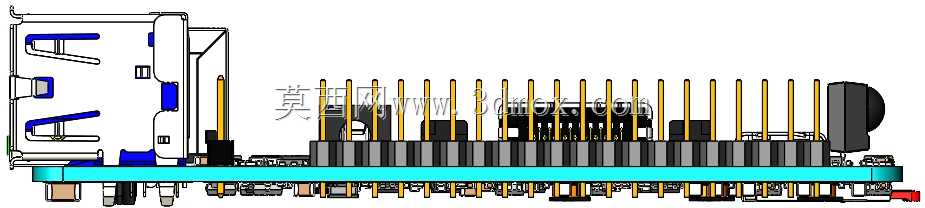

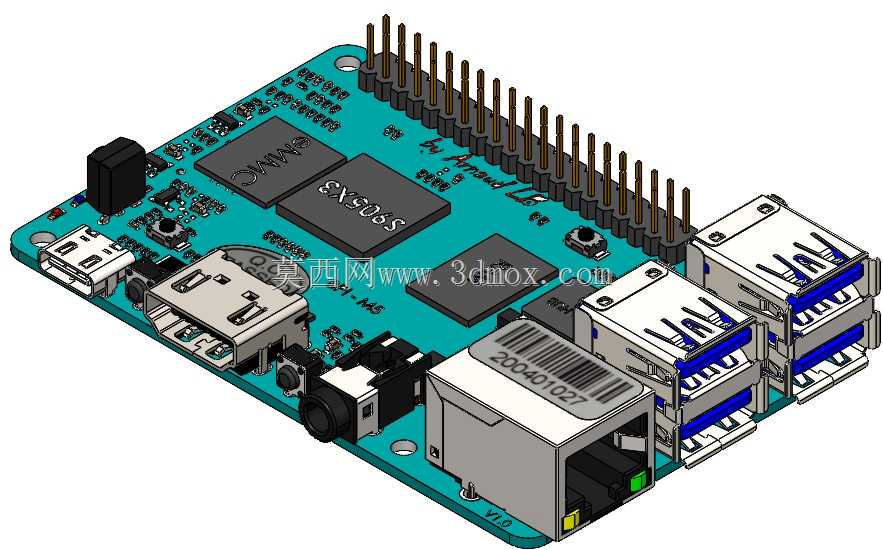

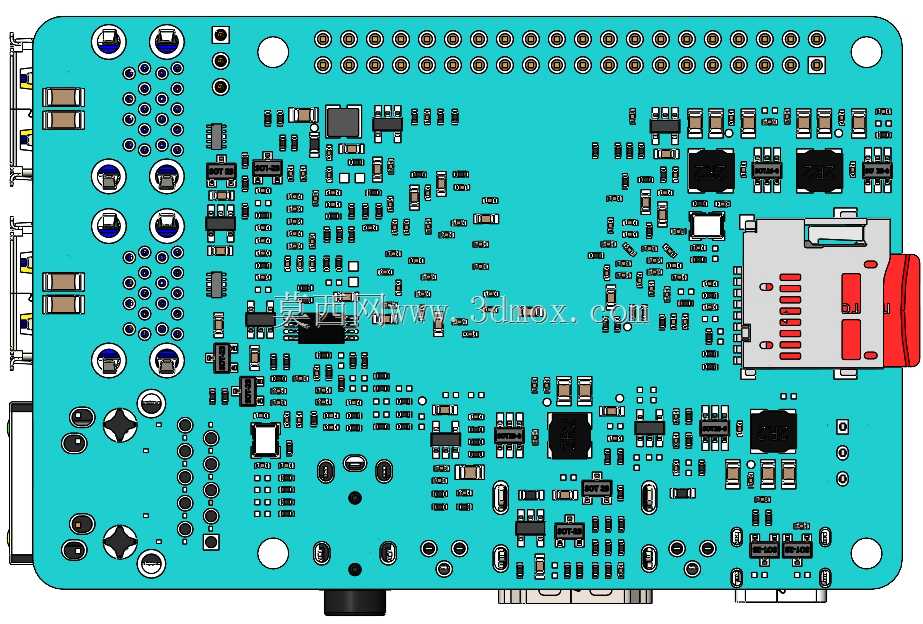

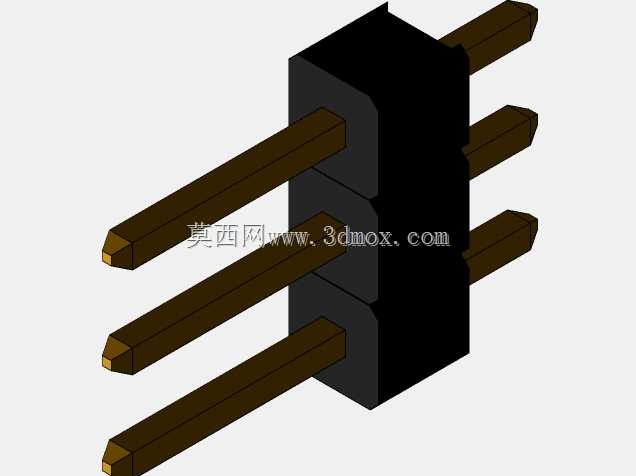

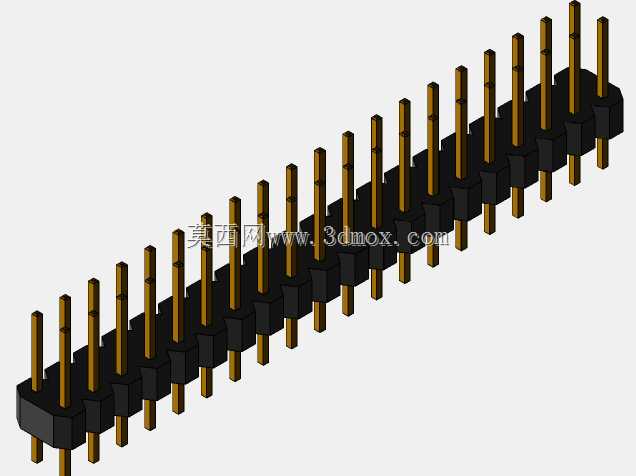

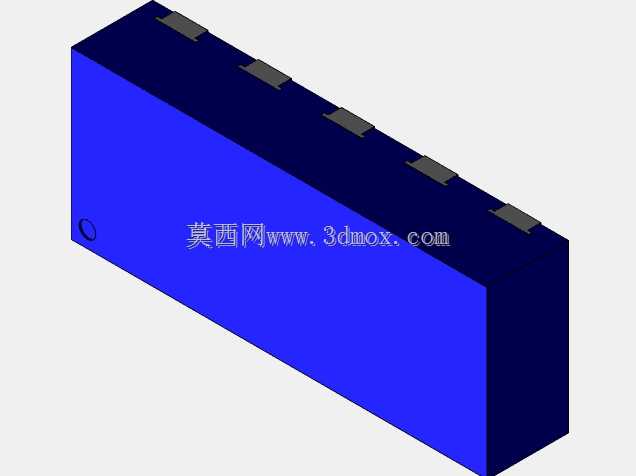

　　设计过程中，首先基于板卡的实际轮廓确定安装边界，整板采用标准单板计算机的矩形布局，四个角预留的固定安装孔位置、孔径都按照实际硬件参数做了匹配，安装孔周边的禁布区域也在模型中做了明确的空间预留，避免固定铜柱与板载元件产生干涉。板上的元件布局还原完全遵循实板的排布逻辑：侧边的排针引脚按照实际针脚间距、排针高度做了等比例建模，每一根针脚的直径、伸出PCB板面的高度都和实物一致，在做配套扩展板堆叠设计时，可以直接用这个模型校验排针对接的空间余量，不会出现扩展板压接板载元件的问题。

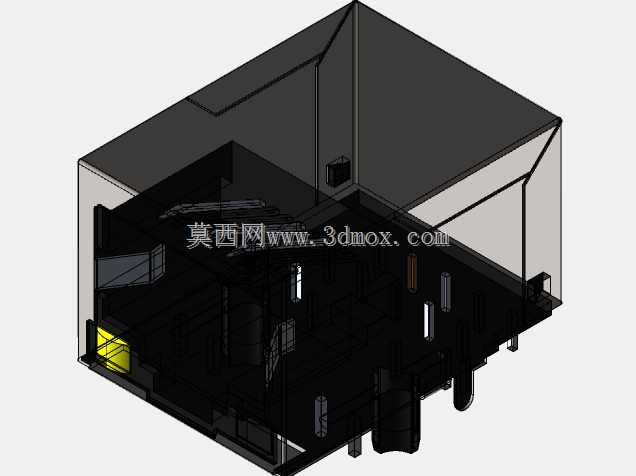

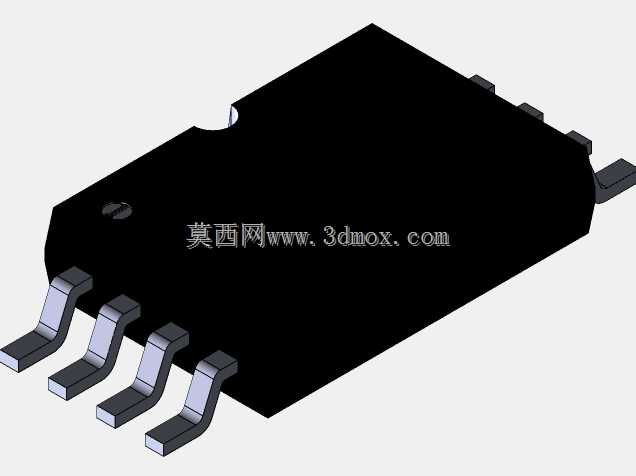

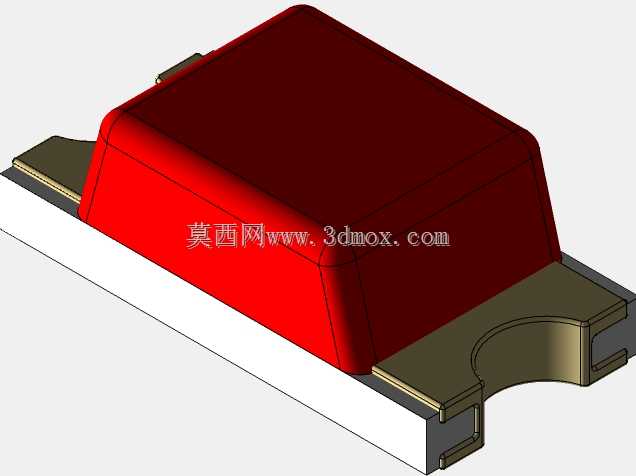

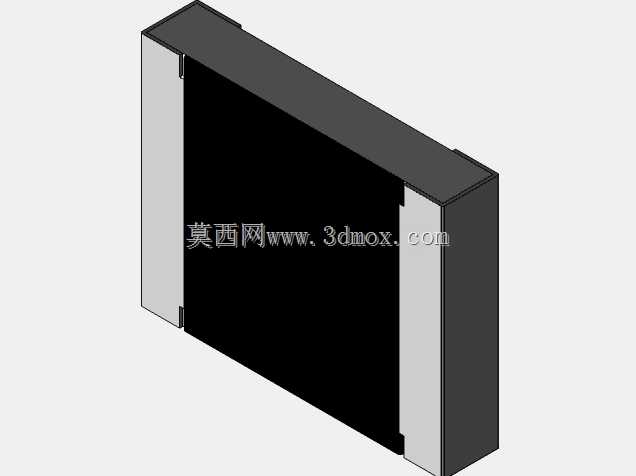

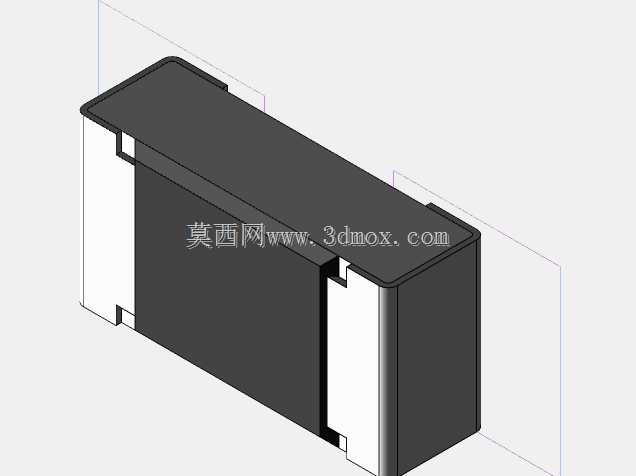

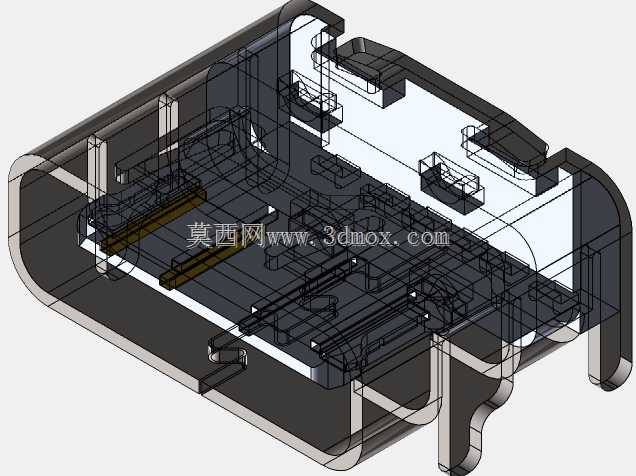

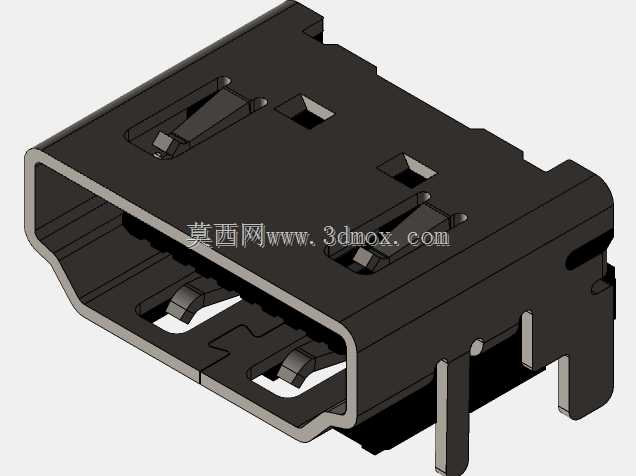

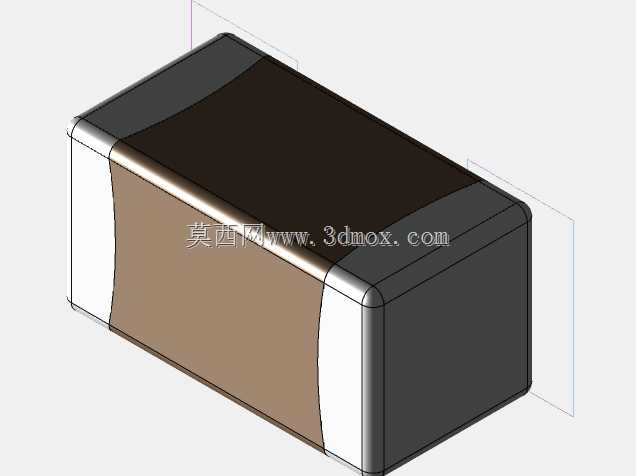

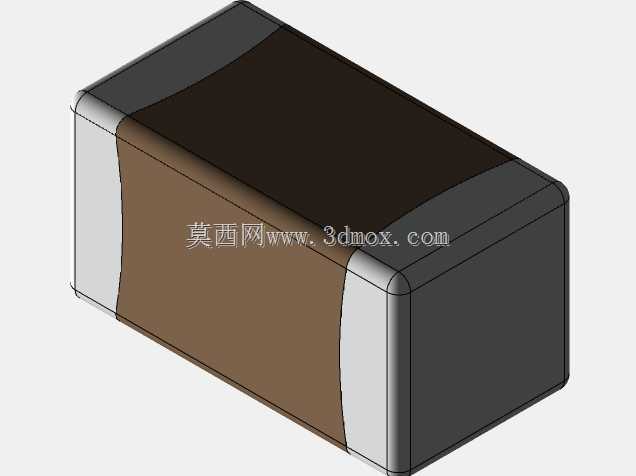

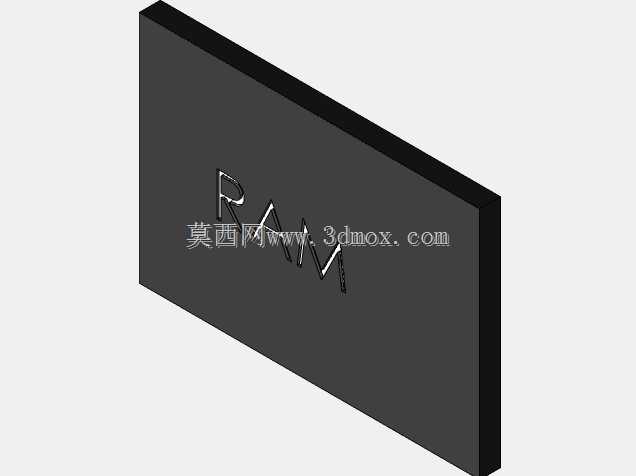

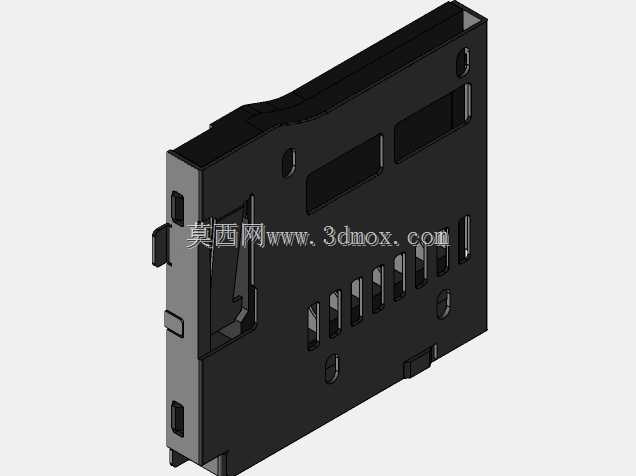

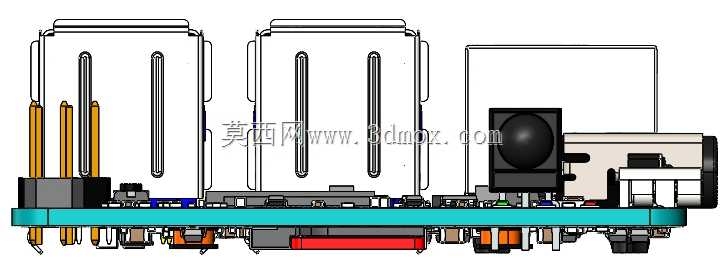

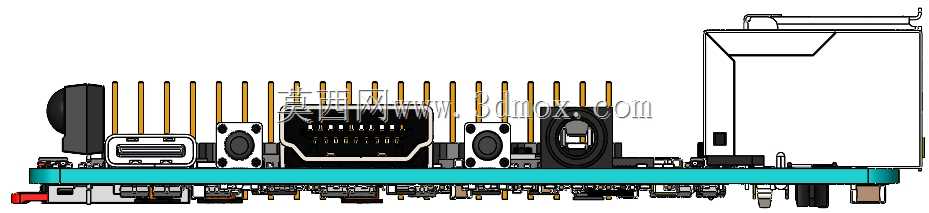

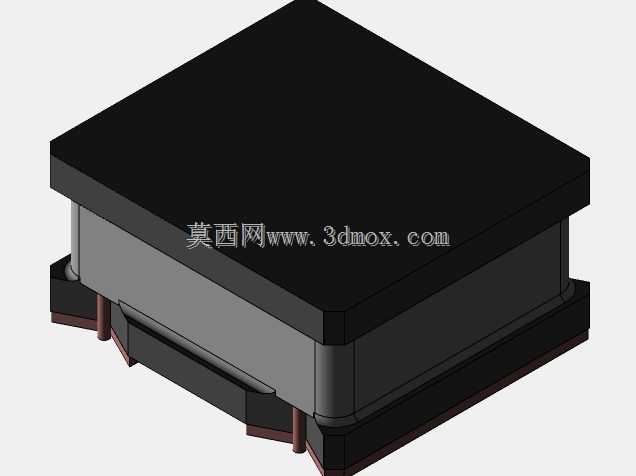

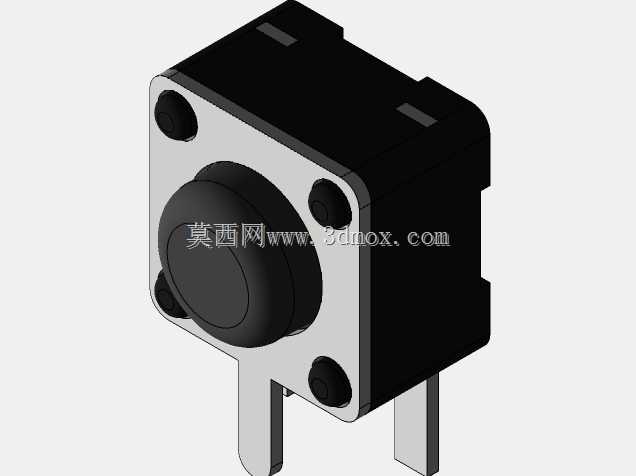

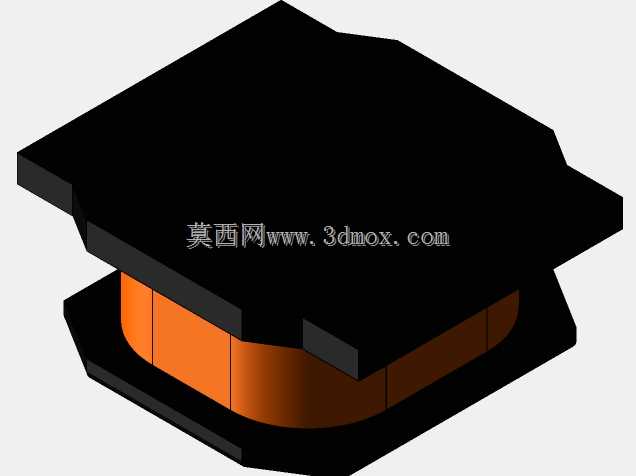

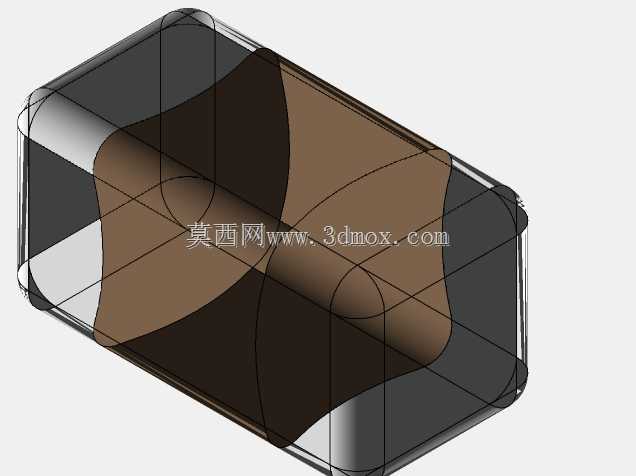

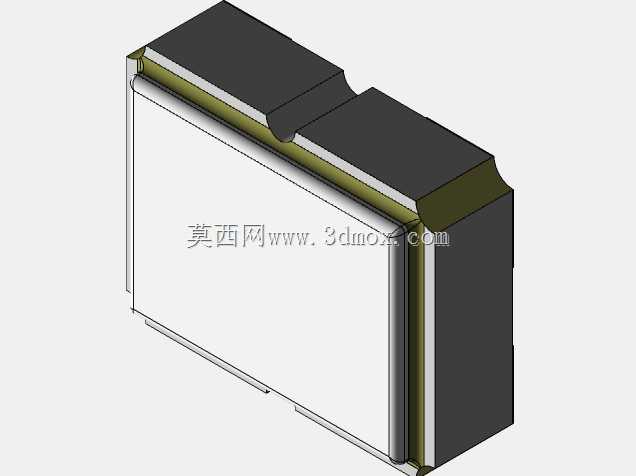

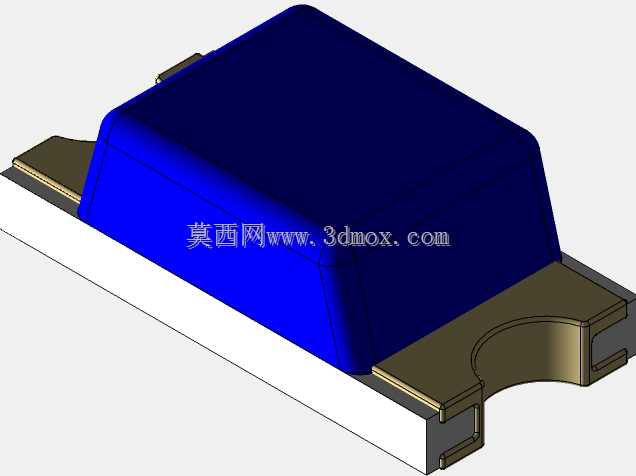

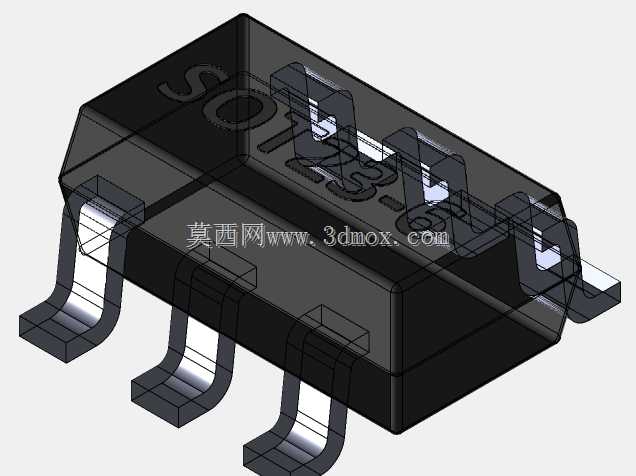

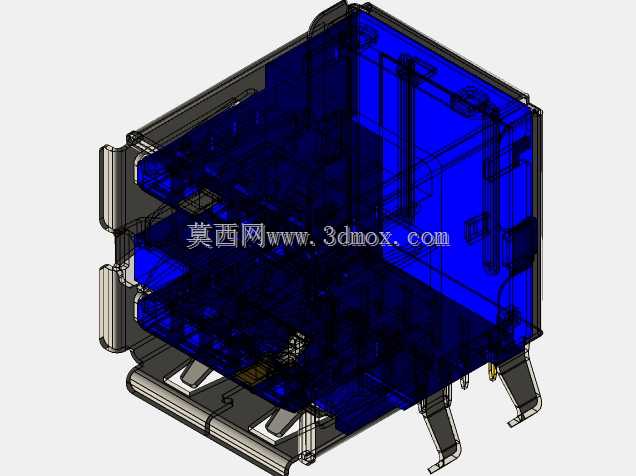

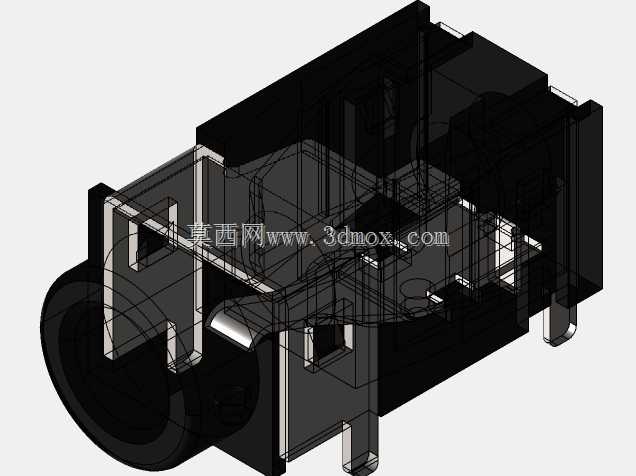

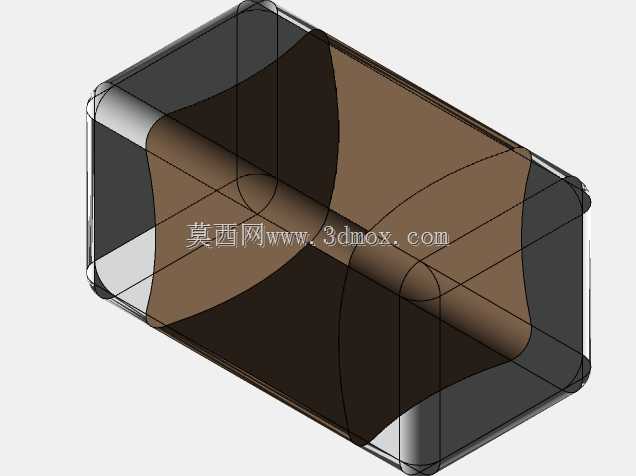

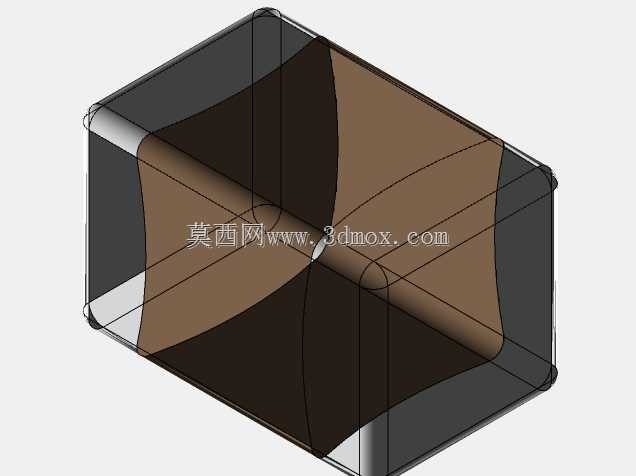

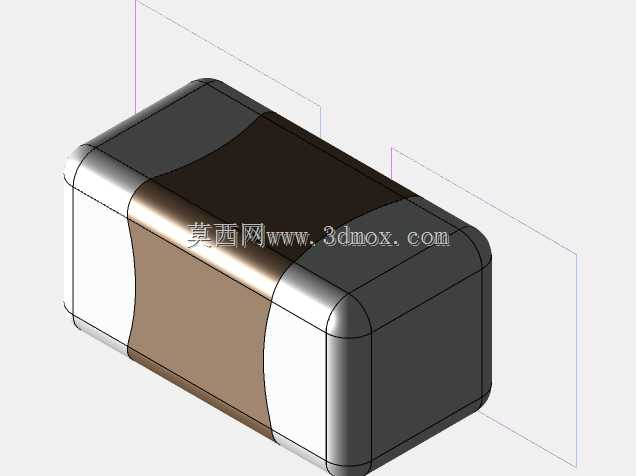

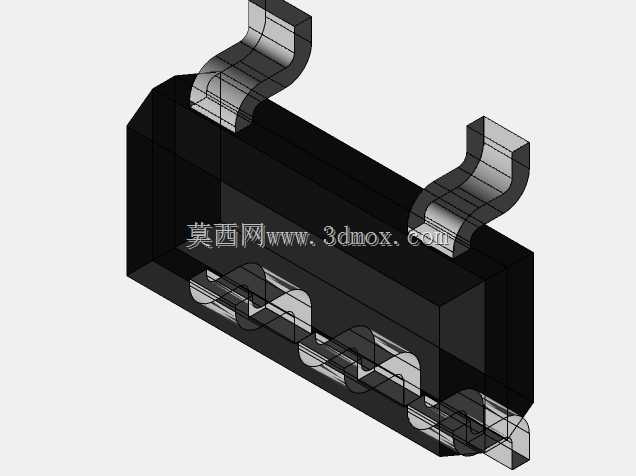

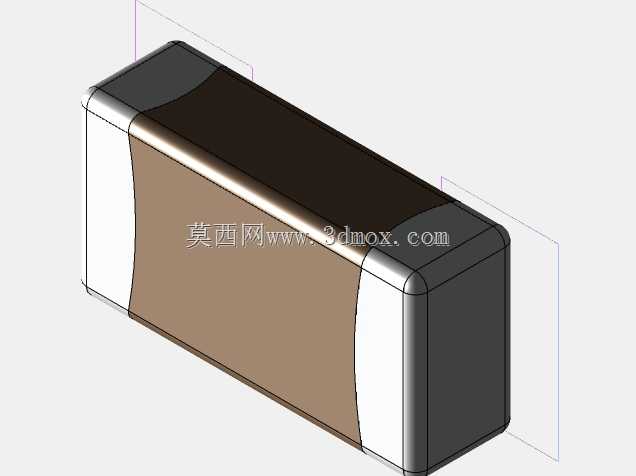

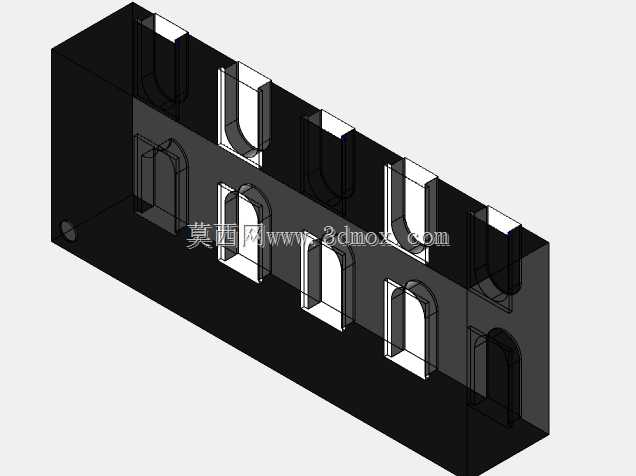

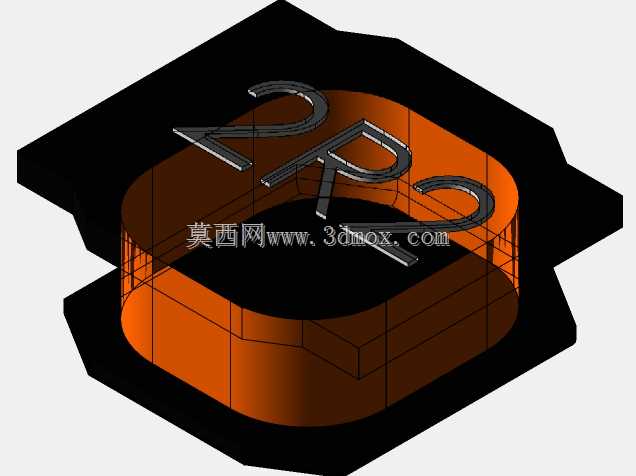

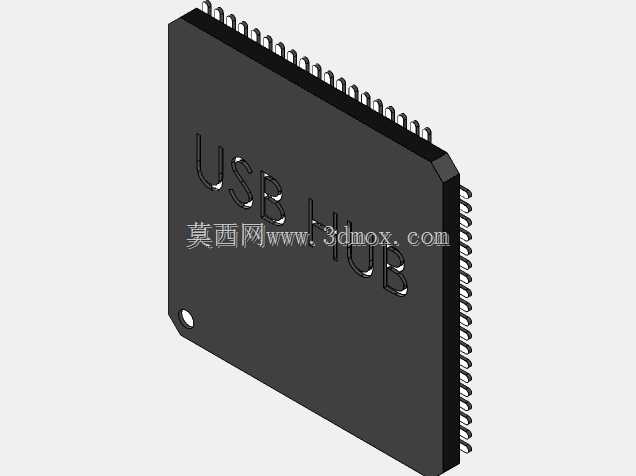

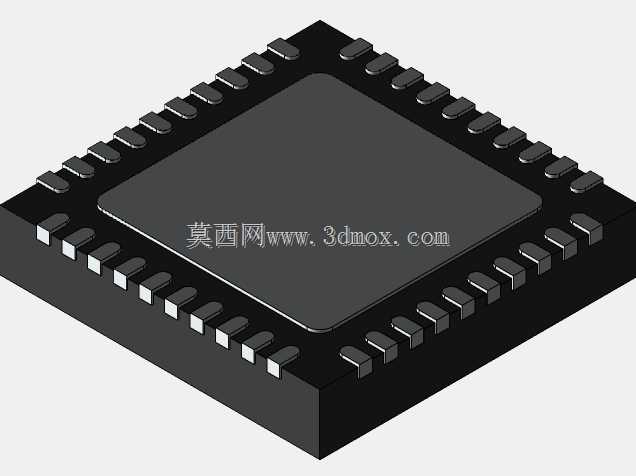

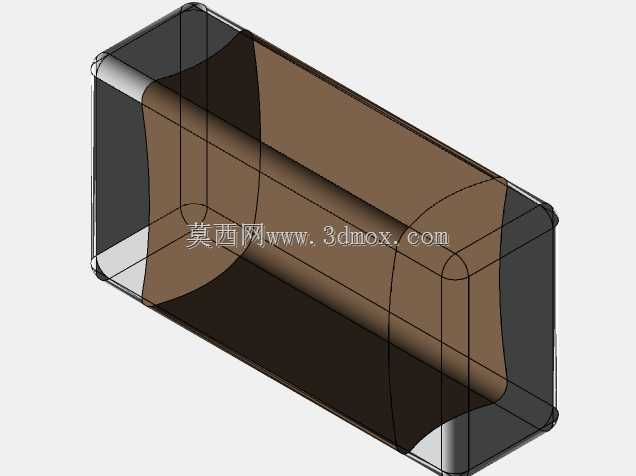

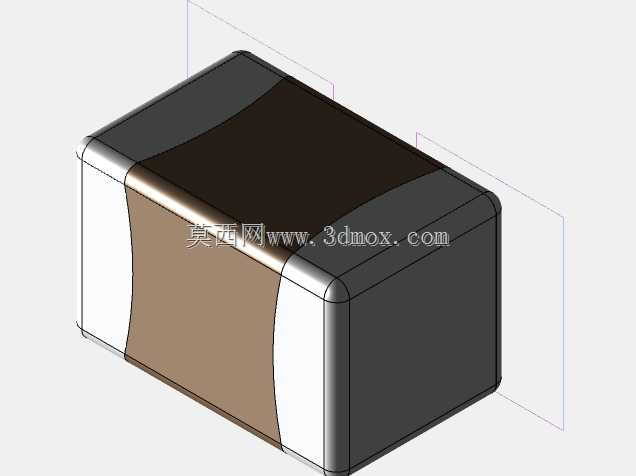

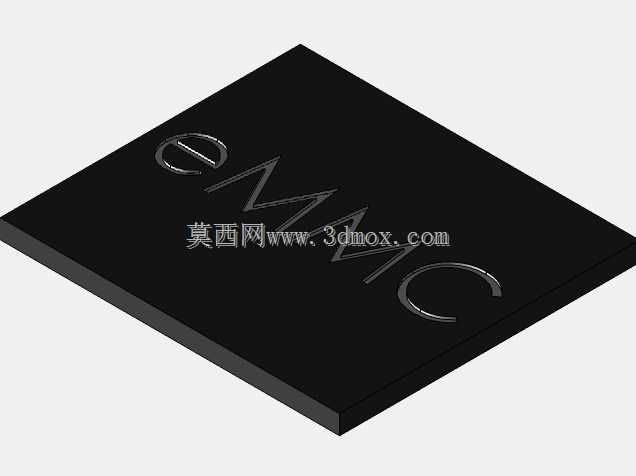

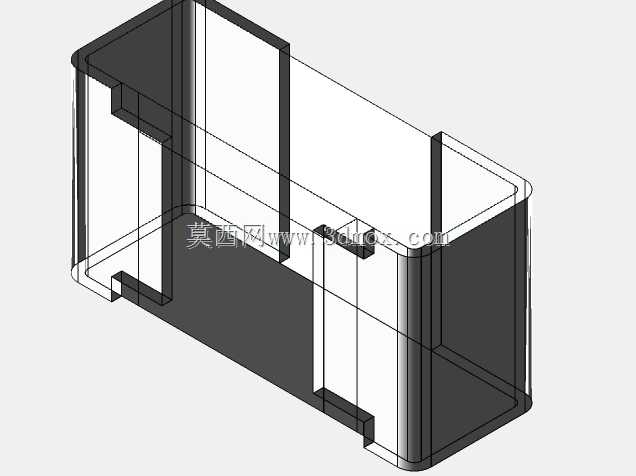

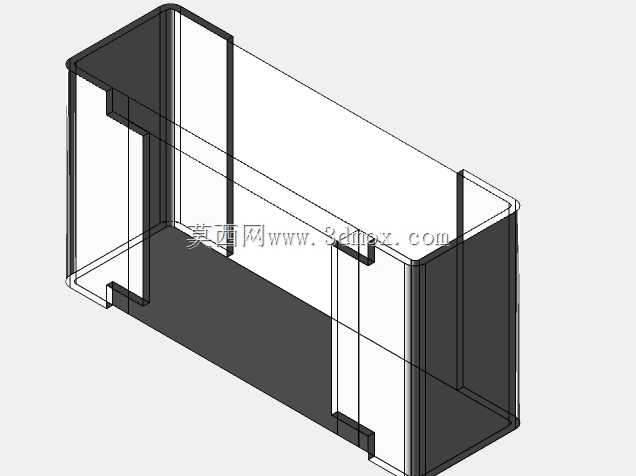

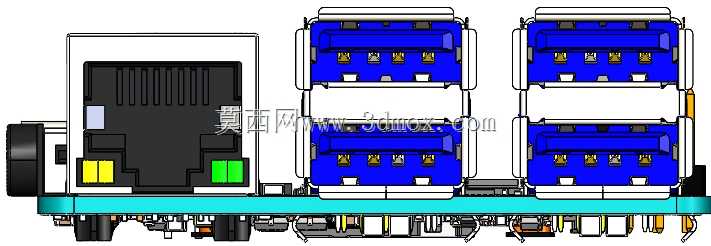

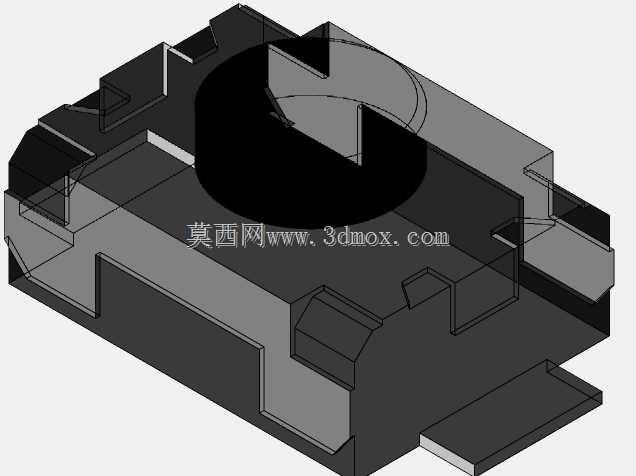

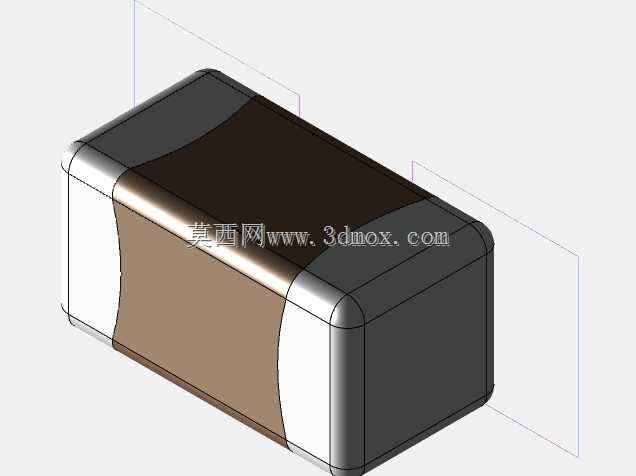

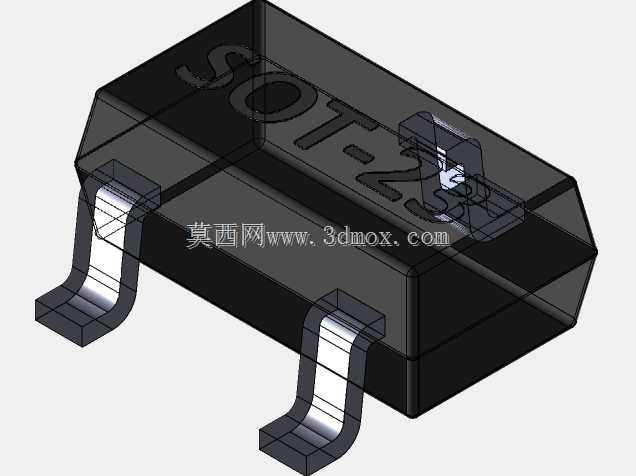

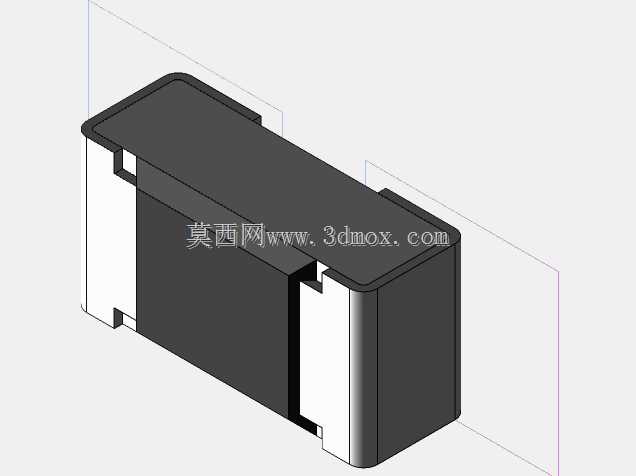

　　对外接口部分的建模是本次设计的重点，板载的以太网接口、USB接口、HDMI接口、音频接口、电源接口的位置、突出板面的高度、接口内部的插接空间都做了精准还原，在做外壳开孔设计时，可以直接从模型中提取接口的轮廓坐标、伸出高度参数，一次性确定外壳开孔的位置、大小以及沉台深度，不需要反复测量实物调整。板载的核心芯片、存储芯片、电容电阻、按键、指示灯等元件，都按照实际的占位尺寸、高度做了简化建模，不需要还原元件内部的精细结构，只保留外部的空间轮廓，既可以满足干涉检查的需求，也不会让模型过于冗余影响装配体的运行流畅度。

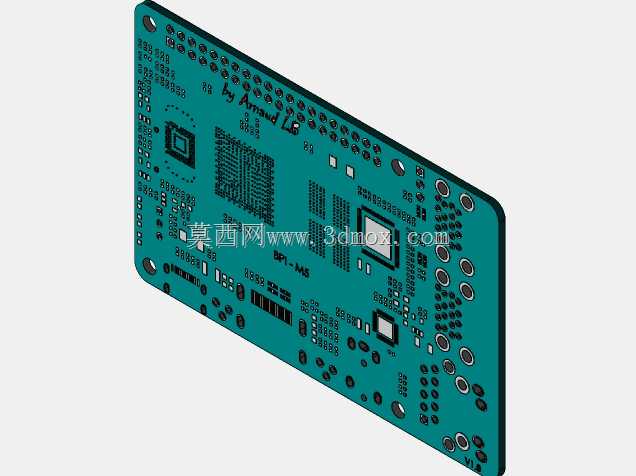

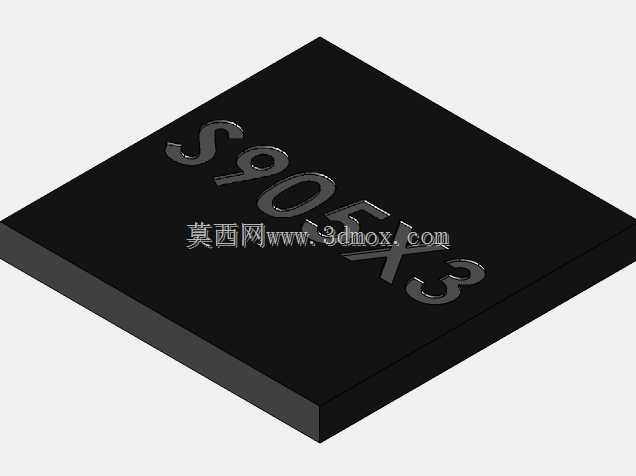

　　设计思路上没有追求过度的细节渲染，而是完全服务于工程应用：PCB板基的厚度按照实际板材厚度设置，板上的丝印标识只做了位置参考，没有做冗余的贴图处理，所有元件的装配基准都和PCB板的基准面完全对齐，导入到装配环境中可以直接匹配安装基准，不需要额外调整坐标。考虑到很多项目中会给开发板加装散热片、散热风扇，模型中核心芯片的顶部平面做了平整处理，预留了散热组件的安装空间参考，设计散热结构时可以直接基于芯片表面的基准面做拉伸、装配，快速校验散热片与周边电容、接口的高度差是否合理，会不会出现散热件压接周边元件的问题。

　　从安装边界来看，整板的最大外形轮廓尺寸、板上最高元件的高度、接口伸出板边的距离都做了明确的尺寸约束，在做整机内部布局时，可以直接把这个模型作为标准件调入装配体，快速确定开发板在设备内部的安装位置，预留出接线、插拔接口的操作空间，比如以太网口的水晶头插拔空间、USB设备的插接余量、HDMI线材的弯曲半径空间，都可以基于这个模型提前做布局校核，避免设备组装完成后出现接口无法正常插拔、线材弯折角度过大影响使用寿命的问题。

　　在实际工程应用中，这套模型还可以用于生产治具的设计，比如开发板测试治具的定位槽、压接结构设计，都可以直接提取板卡的轮廓、安装孔位置作为设计基准，大幅减少治具设计的测绘时间，提升治具与板卡的匹配精度。对于做嵌入式设备整机研发的团队来说，精准的开发板三维模型可以让结构设计、硬件选型、外观设计几个环节并行推进，不需要等硬件实物到手再启动结构设计，有效压缩整个项目的研发周期。
