VESA标准壁挂式显示器安装固定支架

　　日常工位布局、工业设备操作台、监控调度中心的显示终端布设场景里，墙面挂载式支架是释放桌面操作空间、优化显示视角的核心结构件，这款适配VESA安装标准的壁挂支架，正是针对小尺寸显示终端的墙面固定需求开发的结构方案。从实际使用场景来看，这类支架常应用在车间设备旁的操作指引屏挂载、紧凑型办公工位的显示器上墙、小型监控室的显示终端排布，部分嵌入式设备的外接显示面板固定也会选用同结构类型的壁挂件，相比桌面底座式安装，壁挂结构能完全不占用台面操作空间，同时可以根据操作人员的站立或坐姿高度调整安装位置，减少长期查看屏幕的颈部疲劳。结构功能设计上，这款支架采用分体式组合结构，分为墙面固定翼板与显示设备连接盒体两个核心部分，

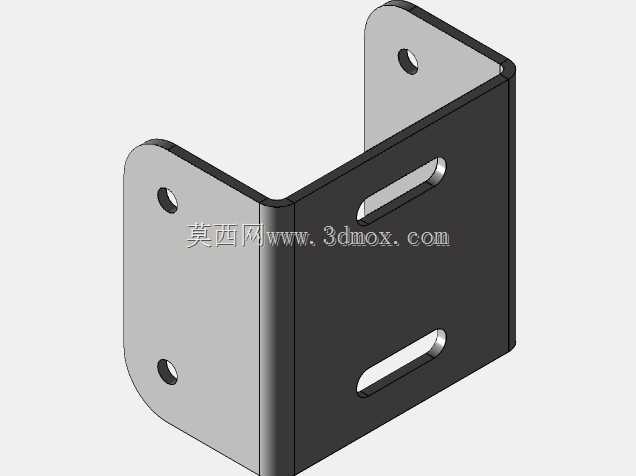

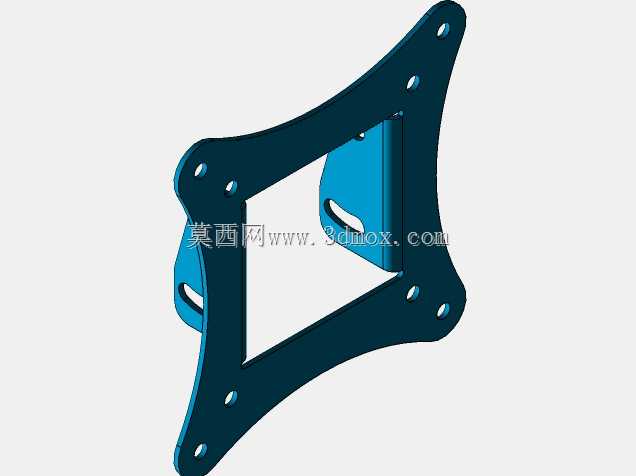

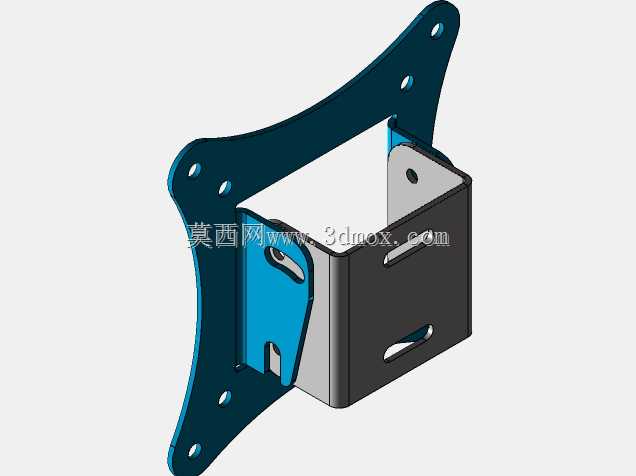

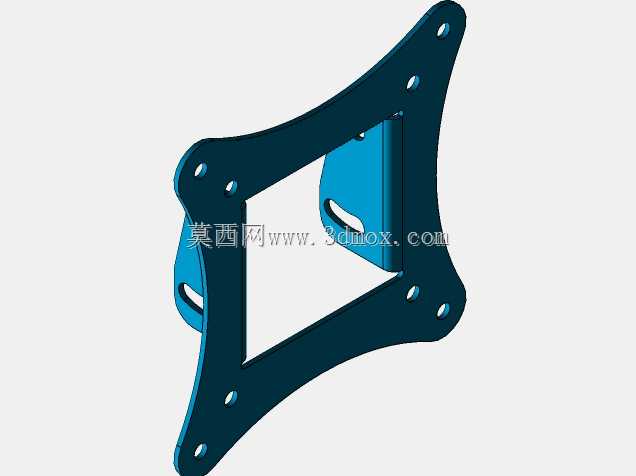

　　墙面固定翼板采用多安装孔位的异形轮廓设计，翼板向外延伸的弧形结构上均匀布置沉头安装孔，既可以适配混凝土墙面的膨胀螺栓固定，也能匹配木质隔断、金属型材框架的自攻螺丝安装，多组孔位的排布可以规避墙内预埋的管线、龙骨等不可打孔区域，安装时无需严格对齐单一孔位，现场适配性更强。显示设备连接侧采用盒式围边结构，盒体的两个相邻立面开设长条形调节腰孔，腰孔的长度方向预留了上下、左右两个维度的位置调整余量，安装时可以先将支架的墙面部分固定完成，再将显示器通过VESA孔位预装螺丝后挂入盒体，顺着腰孔微调屏幕的水平与垂直位置，调整到位后拧紧腰孔处的锁紧螺丝即可完成固定，相比整块平板式的壁挂支架，这种盒式结构的围边可以对显示器的连接部位形成侧向限位，

　　避免长期使用后屏幕受外力触碰发生横向偏移。安装边界参数上，这款支架适配VESA 75mm与100mm两种标准孔距的显示设备，也就是行业内常规的75×75、100×100两种安装孔位规格，覆盖最大24英寸尺寸的常规显示器、小型工业触控屏、监控显示屏，支架整体突出墙面的厚度控制在较小范围，安装后屏幕不会过度外伸，既节省空间也能减少人员通行时的磕碰风险。设计思路层面，这款支架在结构强度与安装便捷性之间做了平衡，墙面固定板采用弯折加强的轮廓设计，弧形延伸的翼板在不增加整体板材厚度的前提下提升了结构的抗弯折强度，即使挂载满负载的24英寸显示器，长期使用也不会出现翼板变形导致的屏幕下垂问题；连接盒体的折边结构做了圆角处理，

　　安装操作时不会划伤操作人员的手部，也不会刮蹭显示器的背部外壳。从实际安装流程来看，施工时首先需要根据屏幕的预设观看高度，在墙面上标记墙面固定板的孔位，打孔后装入膨胀管将固定板锁紧在墙面上，随后将显示器背部的VESA孔位预装四颗固定螺丝，螺丝不需要完全拧入，预留出挂入腰孔的间隙，随后将显示器对准连接盒体的腰孔推入，调整屏幕水平度后拧紧所有锁紧螺丝即可完成安装，整个过程不需要复杂的专用工具，常规的手电钻、螺丝刀即可完成全部操作。结构细节上，支架的所有安装孔位都做了沉头处理，螺丝锁紧后头部不会突出支架表面，避免突出的螺丝头刮蹭墙面或者显示器背部，连接盒体与墙面固定板之间采用定位卡槽配合螺丝锁紧的连接方式，相比焊接式的一体结构，分体式设计在包装运输时可以拆分叠放，减少包装体积，降低运输过程中的磕碰变形概率。针对工业场景的使用需求，支架的板材边缘都做了去毛刺处理，即使在车间等无精细装修的环境下安装，也不会因为边缘毛刺割伤安装人员，同时结构上没有多余的突出杆件，不会在车间人员走动时勾挂工作服、安全挂绳等物件，符合工业现场的安全使用要求。
