三轴平板载货卡车底盘结构三维设计

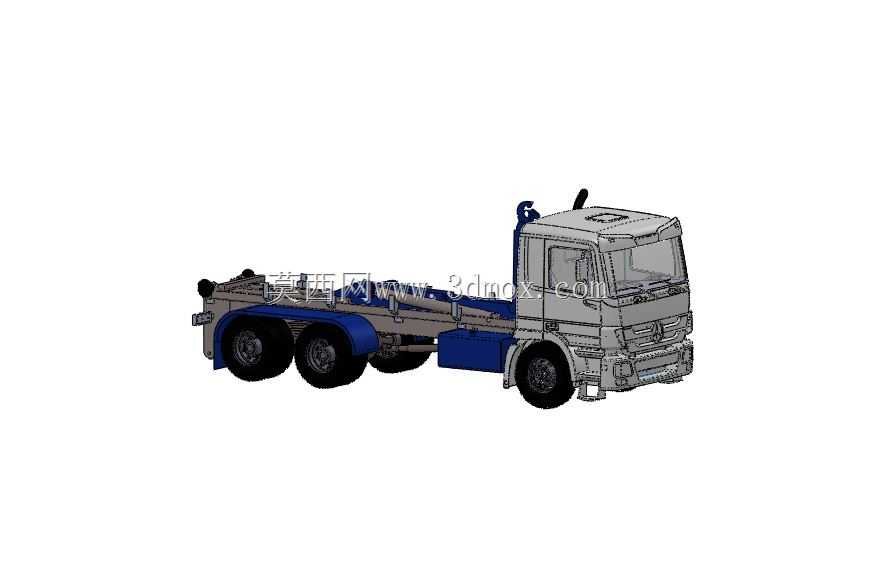

　　该模型还原的是三轴重型载货卡车的底盘与驾驶室主体结构，在城配物流、工程转运、市政作业等场景中，这类底盘是各类上装的核心承载基础，可拓展为栏板货车、自卸车、随车吊、环卫作业车等多种专用车型。从结构设计逻辑来看，模型优先还原了非承载式车身的核心受力特征，梯形车架采用纵梁加横梁的铆接式布局，纵梁为变截面槽型钢结构，从前到后根据受力梯度调整腹板高度，驾驶室安装区域纵梁高度较低以降低整车重心，后桥承载区域纵梁做加厚处理，匹配三轴布局的载荷分布需求，前桥为转向驱动桥，中后桥为驱动承载桥，板簧悬架直接安装在纵梁外侧的支座上，预留了足够的安装孔位用于匹配不同刚度的板簧组，适配不同额定载重的使用需求。驾驶室采用平头短舱设计，

　　大幅压缩了整车长度方向的无效空间，提升了载货区域的可用长度占比，驾驶室本体的曲面特征完整还原了量产车型的风阻优化设计，前挡风玻璃的倾角、侧围的导流曲面、顶部的扰流结构都做了精准复刻，车门区域预留了铰链安装位、玻璃升降导轨的安装空间，驾驶室内的方向盘、仪表台骨架、座椅安装点都做了结构简化但保留了安装边界，方便后续做内饰结构的拓展设计。行走机构部分，三个车桥的轮距保持统一，轮胎采用重载子午线轮胎的轮廓特征，轮辋的螺栓孔分布、制动鼓的安装结构都做了细节还原，前桥的转向拉杆、转向节的转动边界做了运动副预留，可直接用于转向系统的运动仿真验证，中后桥的差速器外壳、传动轴连接法兰的尺寸都按照通用重型车的参数做了匹配，

　　传动轴的布置角度预留了足够的跳动空间，避免满载状态下车桥跳动时传动轴出现运动干涉。车架的上平面预留了标准化的上装安装孔位，孔位间距符合通用载货上装的安装规范，从驾驶室后围到车架尾端的上平面平面度控制在合理范围内，可直接匹配栏板货箱、冷藏厢、工程罐体等不同上装的安装需求，车架两侧预留了油箱、蓄电池、储气筒、尾气处理装置的安装支架位置，各个附件的安装边界都做了空间避让，不会出现后续装配时的空间冲突。设计过程中优先考虑了结构的可装配性，所有零部件的拆分都符合实际整车的装配工艺，驾驶室与车架之间的悬置软垫安装位、车桥与板簧的连接销孔、板簧与车架的吊耳安装位都保留了合理的装配间隙，可直接用于生成工程图纸指导生产，也可用于整车动力学仿真、

　　载荷分布计算等工程分析场景，对于商用车设计从业者来说，该模型可作为同级别车型设计的参考基准，快速完成底盘布局的方案验证，减少前期方案阶段的重复建模工作量，也可用于教学场景中讲解重型卡车的底盘结构组成、受力传递路径等专业内容。
