管架式单人越野代步车车架动力总成设计

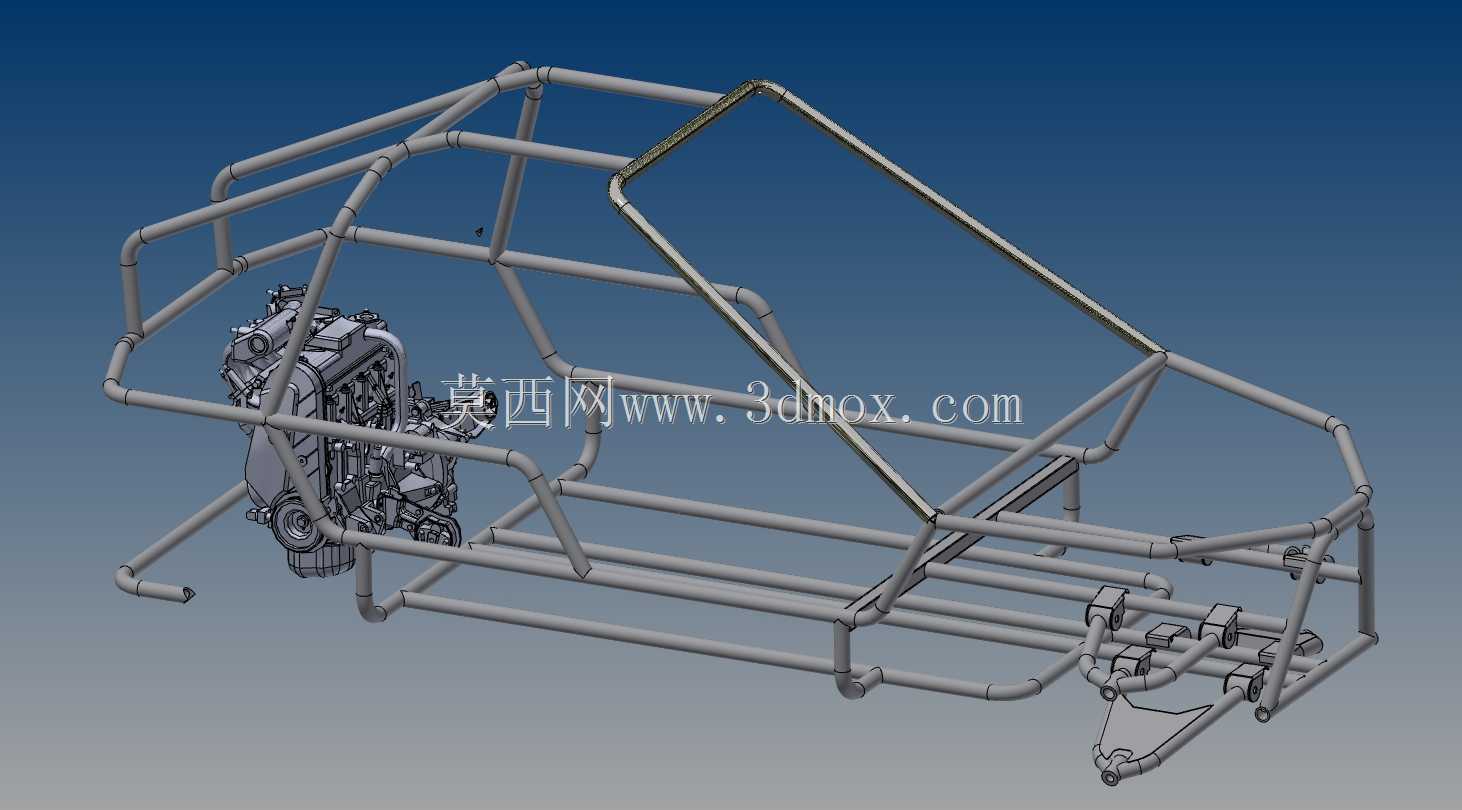

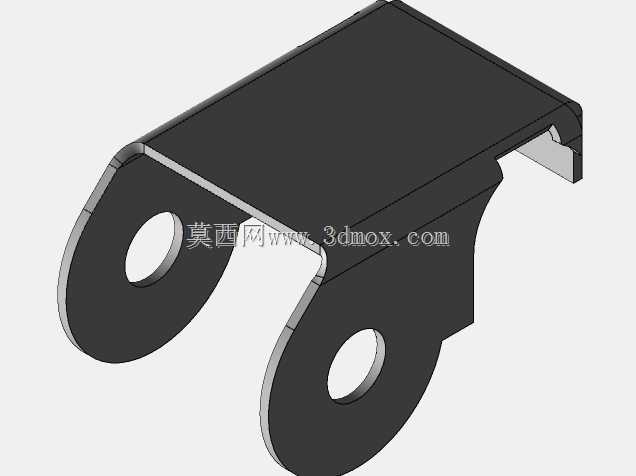

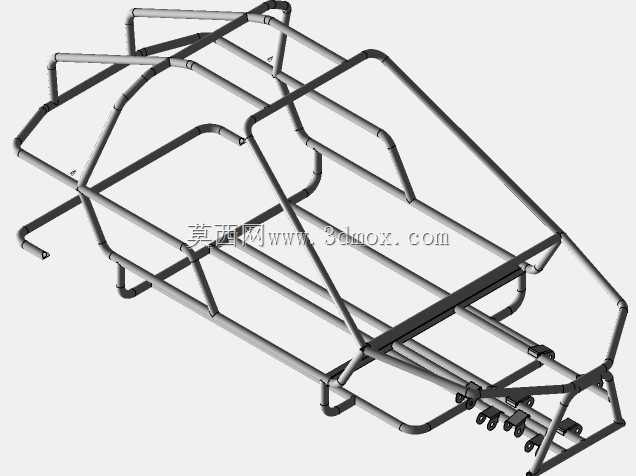

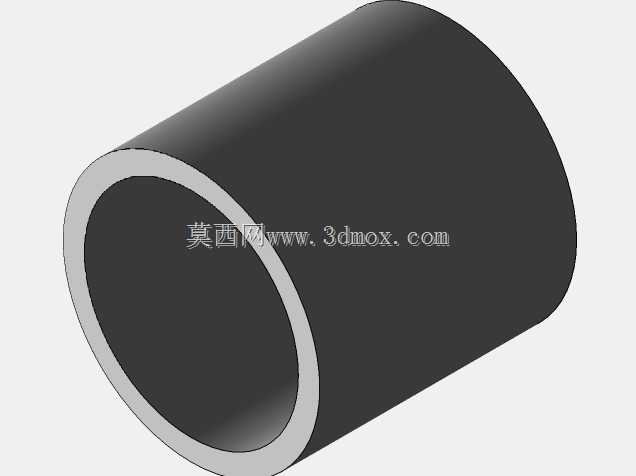

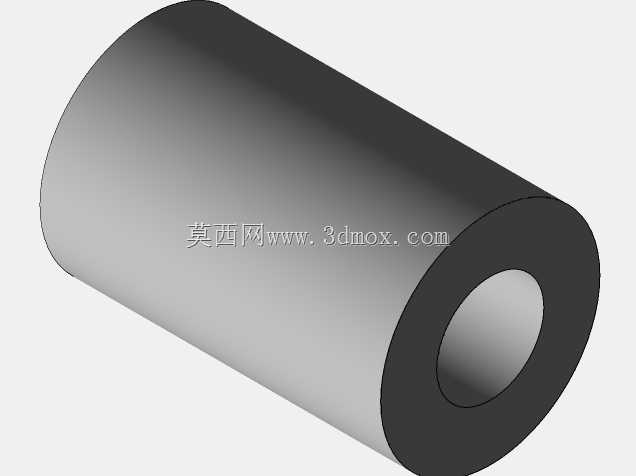

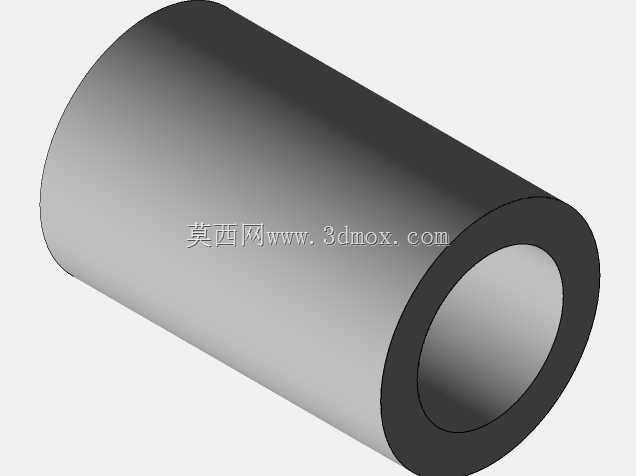

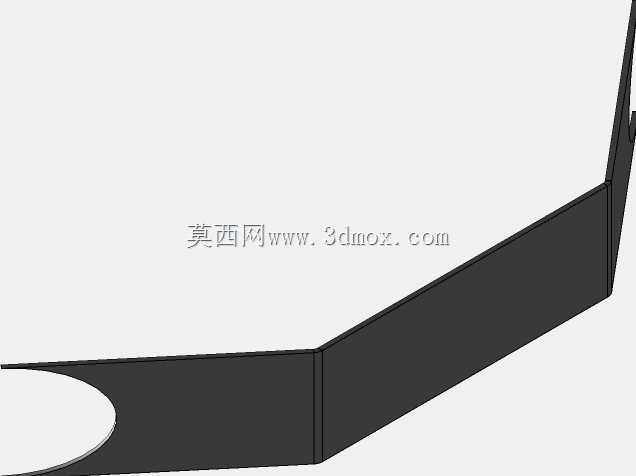

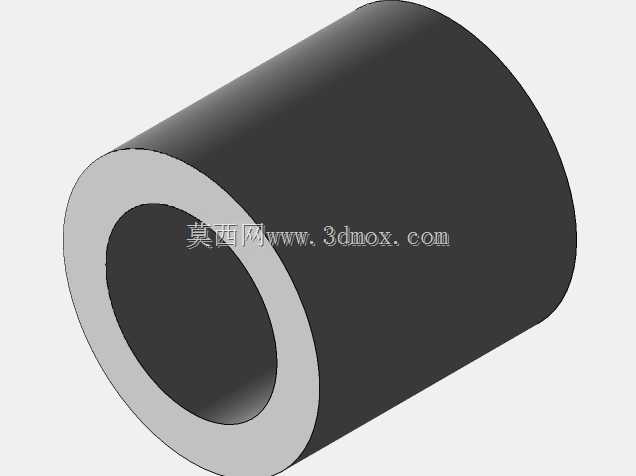

　　这套三维结构针对非道路单人越野出行场景开发，核心解决轻量化小尺寸越野载具的车架刚性与动力集成问题，适配林间穿越、场地休闲越野、短途非铺装路面通行的实际使用需求，整体结构完全围绕小排量动力单元的安装边界、驾乘人员的操作空间、越野工况下的载荷分布展开设计，没有冗余的装饰性结构，所有管件走向都经过受力路径优化。从结构布局来看，车架主体采用圆形无缝钢管弯制拼接而成，管件规格根据不同位置的受力特性选型：主环、侧边防撞区域采用壁厚更大的管材，应对越野过程中可能出现的侧翻、剐蹭冲击；底部承托框架、动力安装位的管材则兼顾刚性与轻量化，避免整体重量过大影响动力表现。动力单元直接前置固定在车架前部的安装支座上，安装支座通过多组焊接支耳与主车架连接，

　　预留了发动机悬置的安装孔位，可匹配小排量单缸内燃机组的安装尺寸，动力输出端的位置直接对应后续传动系统的布置路径，减少传动环节的动力损耗，同时前部安装位预留了散热气流的通过空间，避免越野低速工况下动力单元过热。车架的上部管架形成完整的驾乘人员防护笼结构，前部倾斜的管架预留了挡风构件的安装位置，侧部的横向管件既作为结构加强筋，也可作为扶手、外观覆盖件的固定基座，顶部的环形管架可加装遮阳、防滚附属构件，完全满足单人驾乘的空间边界：驾乘人员落座后，腿部空间、操作手柄的活动范围都在管架内部预留了足够余量，不会出现操作干涉。底部框架的横向与纵向管件形成网格状承托结构，除了固定动力单元，还预留了座椅安装位、燃油箱布置空间、

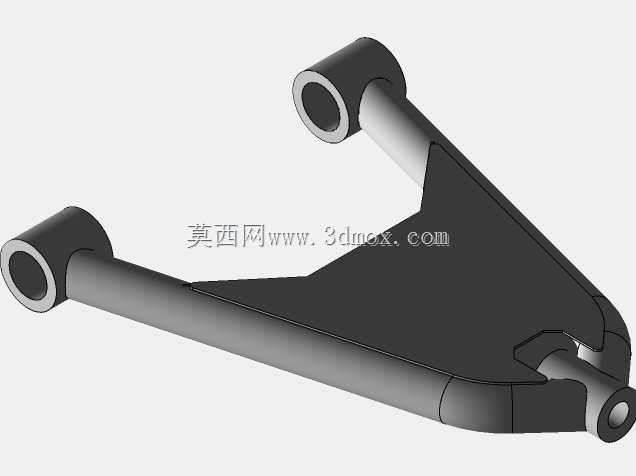

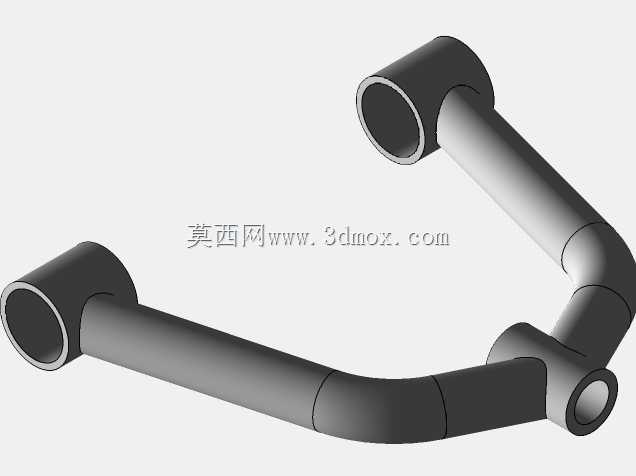

　　制动与转向机构的走管间隙，车架后部的延伸支架可直接连接后摇臂与减震器安装座，前部的伸出支耳对应前悬挂转向节的安装点位，所有安装孔位的同轴度、位置度都在建模阶段做了公差匹配，避免后续装配出现错位。从设计思路上，这套结构优先保证越野工况下的抗扭刚性，管架的所有连接节点都采用相贯线焊接设计，建模阶段就完成了管件切口的拟合，不需要现场二次修配，相邻管件的连接角度充分考虑焊接操作空间，避免出现死角无法施焊的问题。车架的整体宽度控制在窄体越野载具的通行范围内，可顺利通过林间狭窄路径、场地越野的窄道障碍，轴距尺寸兼顾了低速越野的通过性与高速行驶的稳定性，最小离地间隙的设定参考了非铺装路面的常见凸起高度，避免底盘托底磕碰动力单元。

　　动力单元的安装位置做了下沉处理，降低整车重心，减少越野侧翻风险，同时重心位置靠近整车几何中心，前后轴荷分配更均衡，在爬坡、飞跃落地时能保证前后悬挂的受力均匀。车架上还预留了多处通用安装孔位，可根据实际使用需求加装前货架、后储物箱、灯光系统等附属构件，不需要额外在主车架上焊接支耳，破坏原有结构的受力平衡。所有管件的弯曲半径都符合常规弯管设备的加工能力，不需要定制特殊弯管模具，加工成本可控，拼接时的定位基准在建模阶段就做了标记，生产时可通过简易工装完成定位焊接，降低生产环节的精度控制难度。针对越野工况下的常见受力场景，车架的主受力路径做了连续化设计：前轮受到的冲击通过前悬挂支耳传递到前部斜向管件，再分散到主环与底部框架；动力单元的振动通过悬置结构缓冲后传递到车架，不会出现应力集中的薄弱节点；后部载荷通过后减震支座传递到后侧斜撑管，再分散到整个底部框架，避免局部载荷过大导致管件开裂。
