双塔式金属板材自动化存储钣金料架

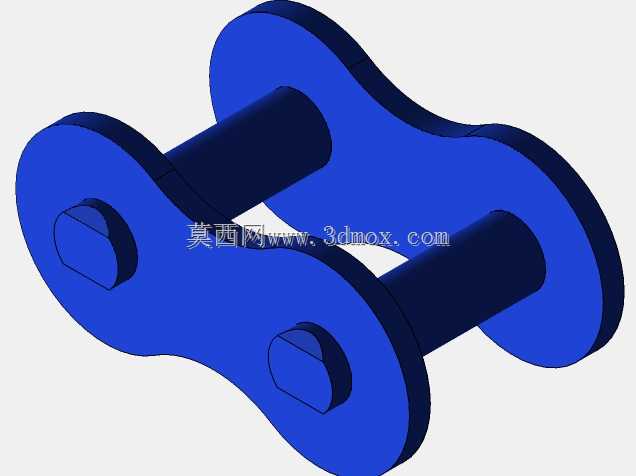

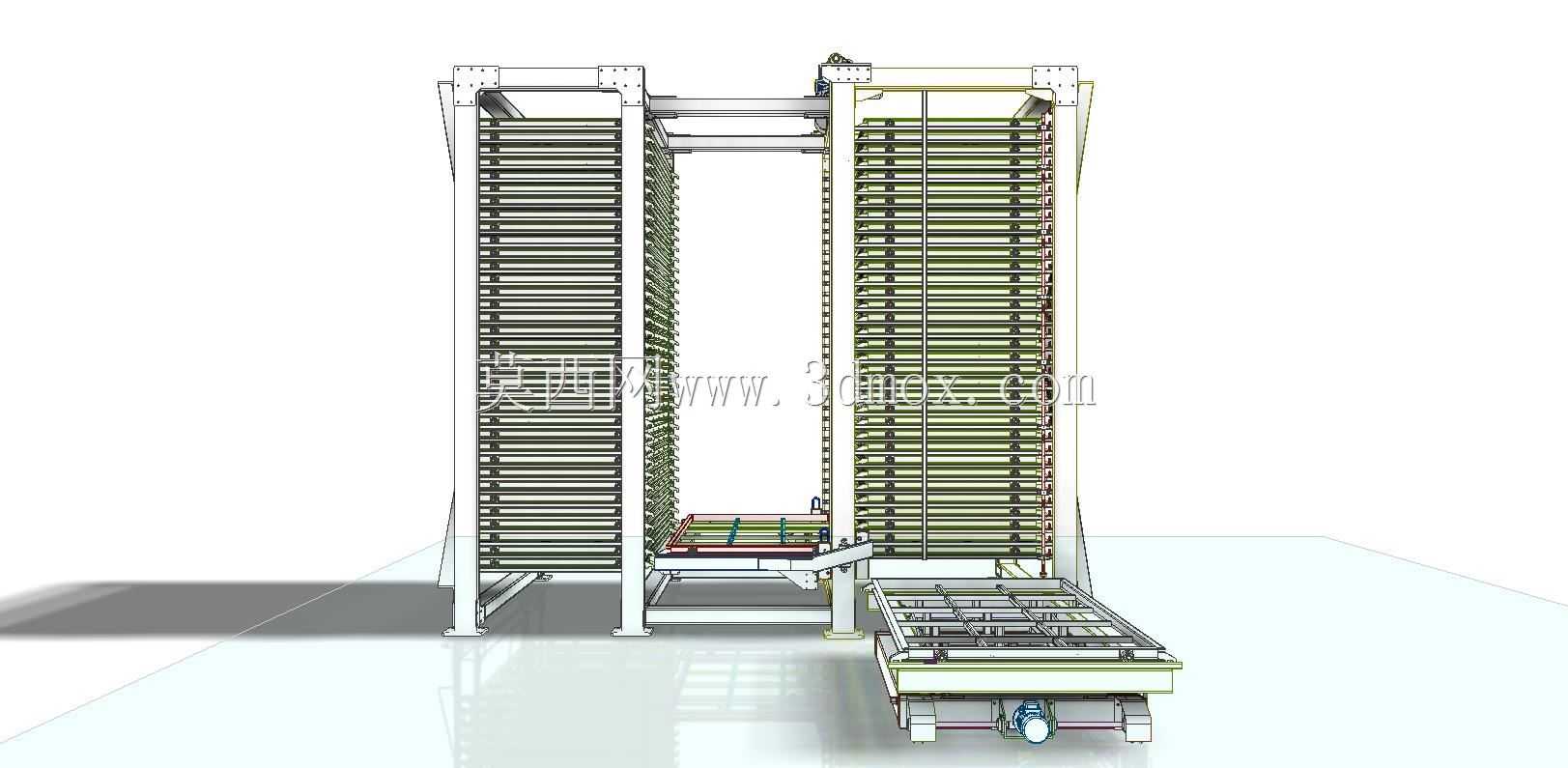

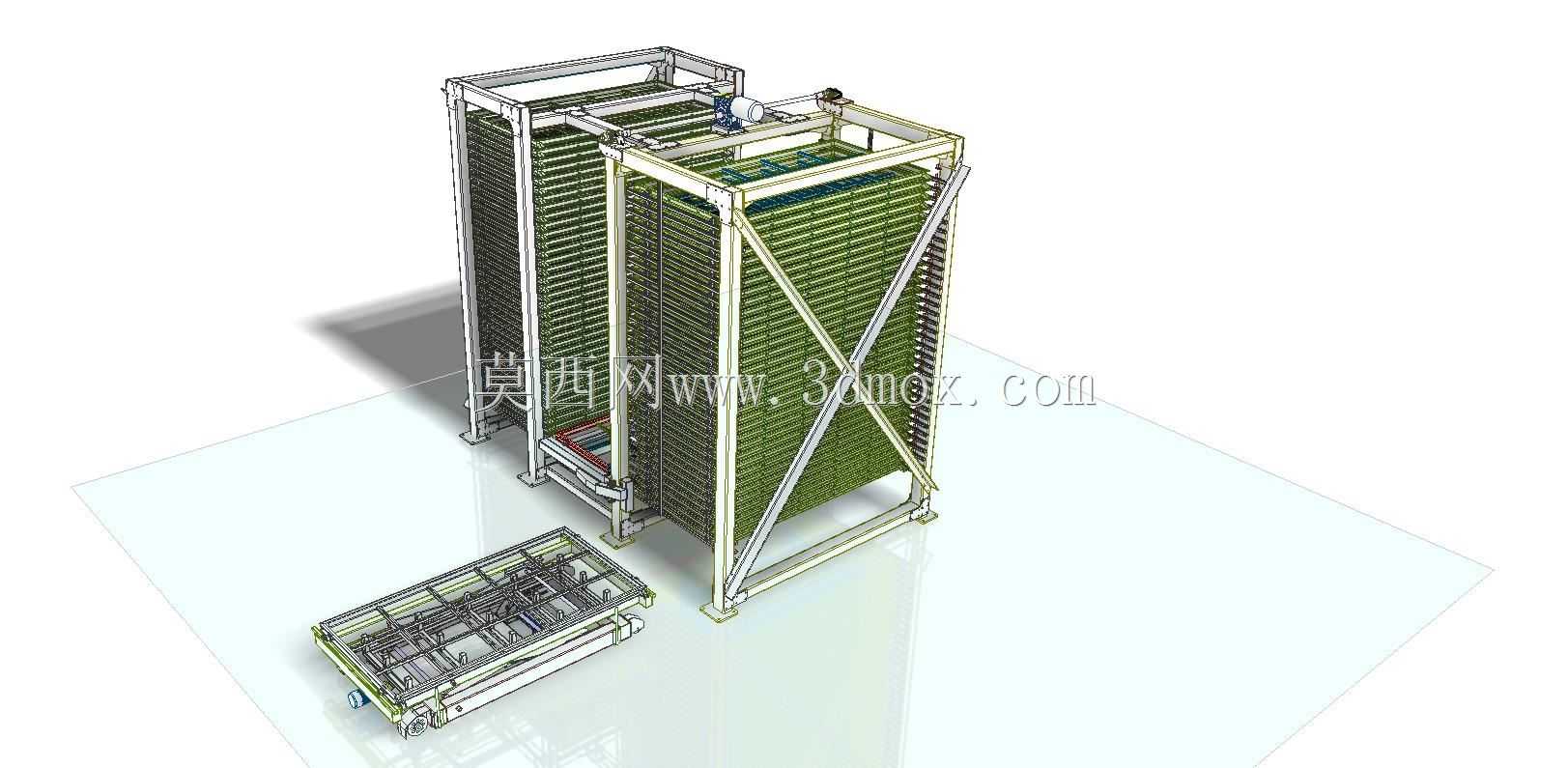

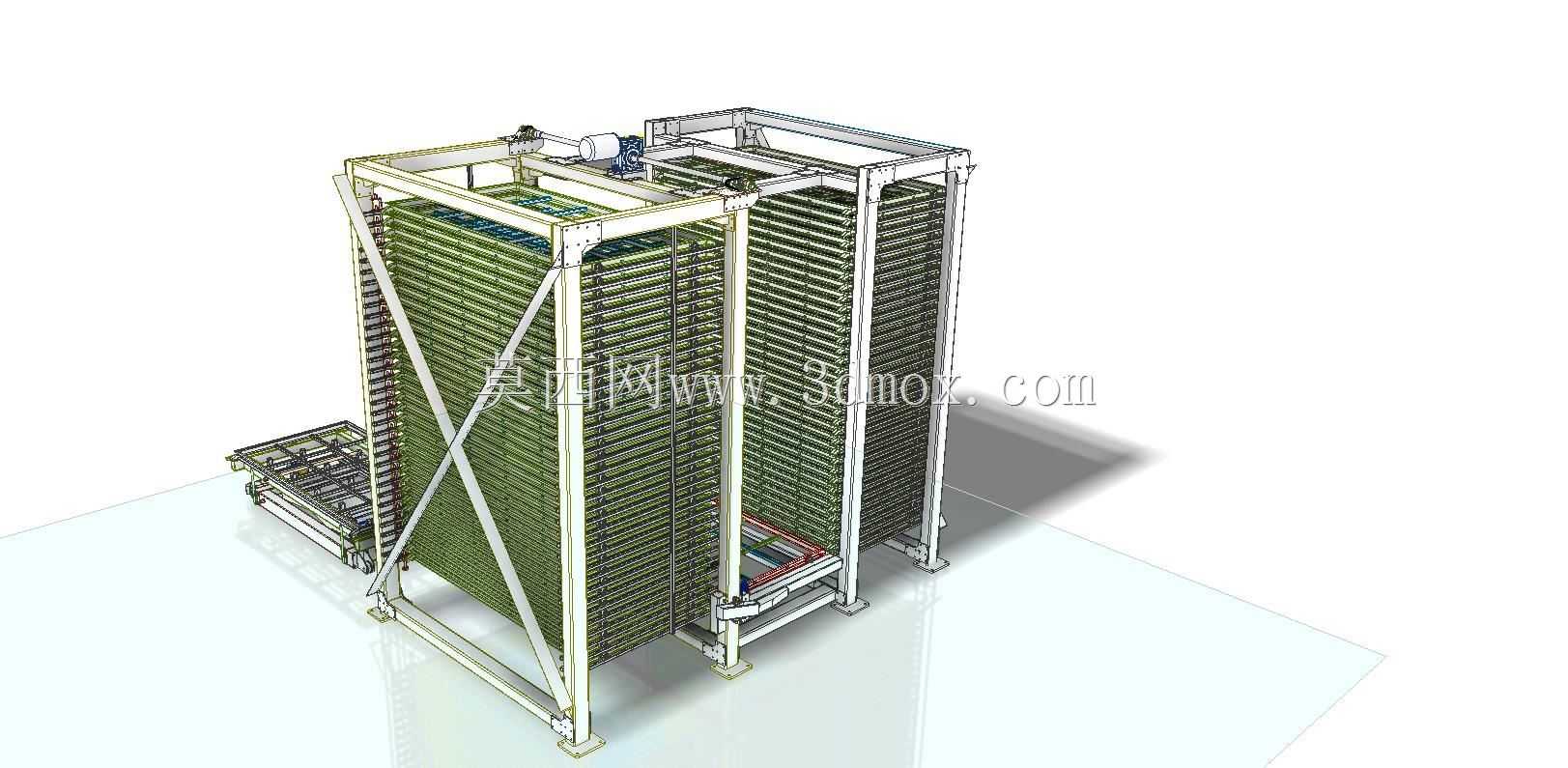

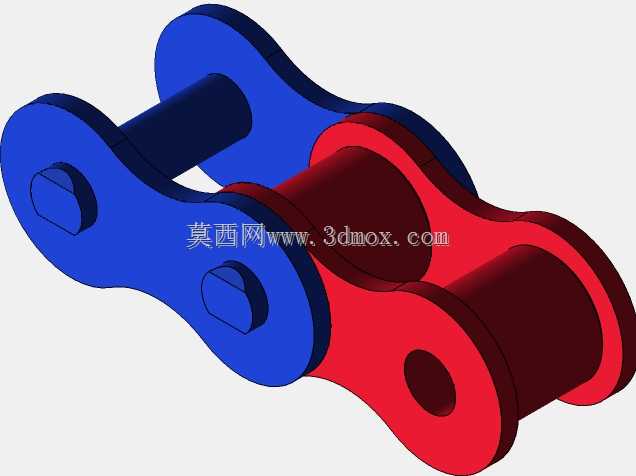

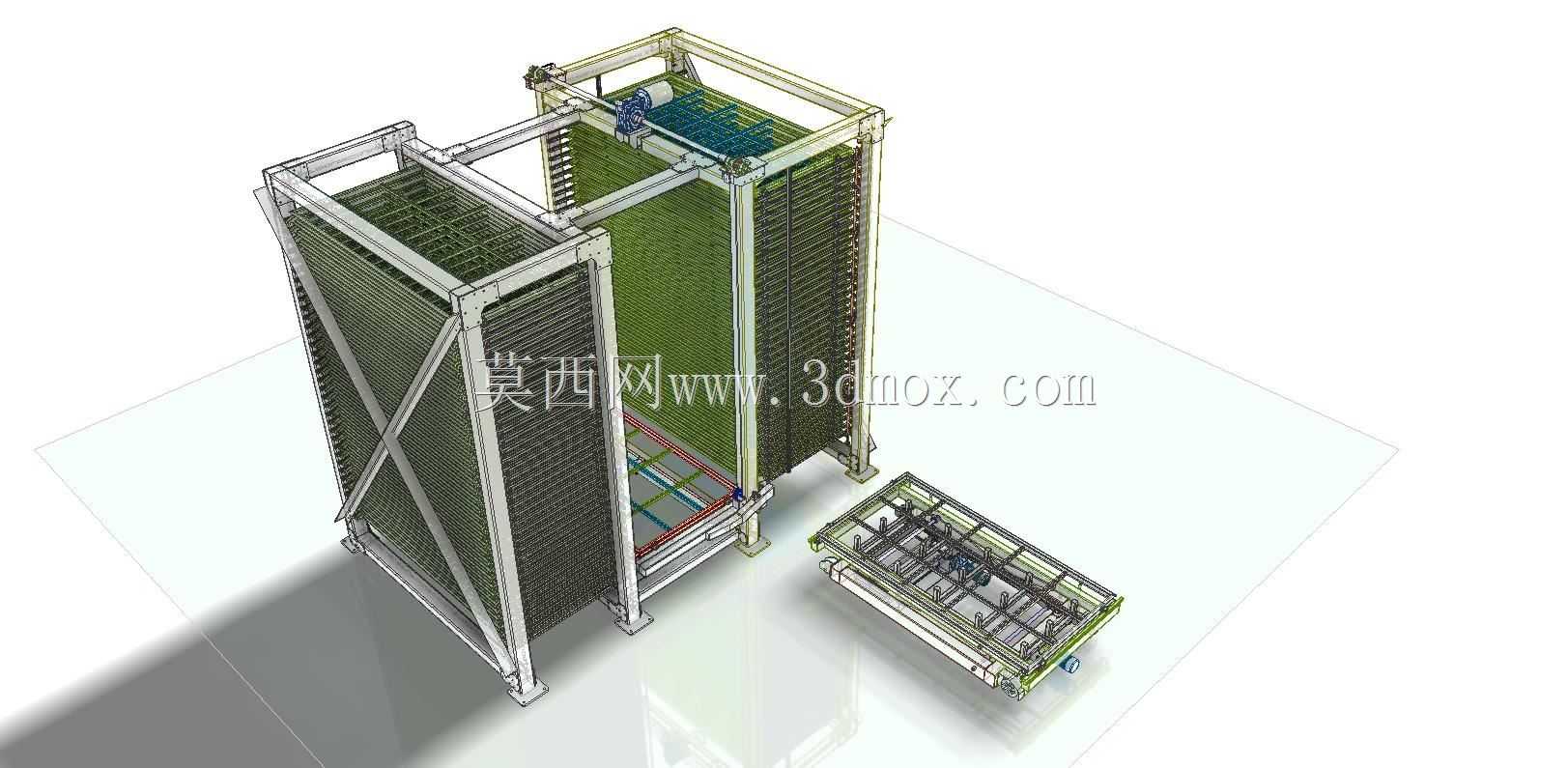

　　这套双塔式结构的钣金存储装置，主要面向钣金加工、金属板材裁切下料的生产车间场景，解决传统平面堆放板材占地大、找料翻料效率低、吊装转运安全隐患多的实际痛点，适配激光切割机、数控冲床、剪板机等板材加工设备的上下游物料衔接需求，可完成整垛金属板材的分层存储、自动调取、进出料转运全流程作业。整套设备采用双塔并列的框架式结构，主体承载框架采用型钢焊接加斜撑补强的设计，单塔内部设置多层抽屉式托盘承载位，每个托盘可独立承托单规格的金属板材垛料，避免不同规格板材混放导致的板面划伤、错料发料问题，托盘采用防滑定位结构，防止板材在存取升降过程中出现滑移偏移。设备配套的升降转运机构采用齿轮马达搭配链条传动的驱动形式，传动链路设置张紧调节结构，

　　可长期保持升降运行的定位精度，升降机构可沿塔架侧边的垂直导轨上下移动，精准对接任意层的存储位，将目标托盘从存储位抽出后，转运至设备端部的卸载接驳工位，可直接对接车间的板材上料台车、自动上料机械手的取料位，也可将加工完成的余料托盘从卸载位送回指定存储层位，完成存料动作。从安装边界来看，整套设备的占地投影尺寸适配1500mm×3000mm规格的标准板材存储需求，安装时需保证地面平整度满足框架承重要求，预留端部接驳工位的操作与转运空间，塔架侧边预留维护通道，方便日常对传动部件、导轨副的润滑保养与故障检修。设计过程中，框架的承载能力经过载荷校核，每层托盘可承载常规厚度的冷轧钢板、不锈钢板、铝板等常用钣金加工板材的整垛重量，

　　框架外侧设置防护栏与安全检测开关，当人员进入设备运行警戒区域时可触发停机保护，避免升降运行过程中发生安全事故。抽屉式托盘的进出采用滚动导向结构，抽拉阻力小，配合升降机构的定位销锁定结构，可保证托盘在存取过程中平稳无卡滞，不会出现托盘倾翻的问题。相较于传统的平面板材货架，这种双塔式立体存储结构可将车间的垂直空间充分利用，在相同的占地投影面积下，存储容量可提升5至8倍，同时省去人工驾驶叉车找料、叉取板材的作业环节，减少板材吊装过程中出现的板面磕碰变形、边角损伤问题，降低板材转运的人工劳动强度。在实际生产排布中，该存储装置可布置在板材加工设备的上料侧，配合自动上料装置实现板材从存储到加工的全流程无人化转运，也可多台并排布置，

　　适配多台加工设备的集中供料需求，存储位的数量可根据车间的板材规格种类、日常库存容量灵活调整层数，适配不同产能规模的钣金加工车间使用。设备的卸载接驳工位设置导向定位结构，可与标准尺寸的料车精准对接，托盘转运至卸载位后可平稳滑移至料车上，无需人工辅助对位，减少转运过程中的对位调整时间。整套结构的钣金件均采用折弯焊接成型，表面做喷塑防锈处理，适配车间多粉尘、多油污的生产环境，传动部件均设置防尘护罩，避免金属切削粉尘进入传动副导致的磨损加剧问题，延长设备的无故障运行周期。
