电动助力自行车后悬架承载车架结构

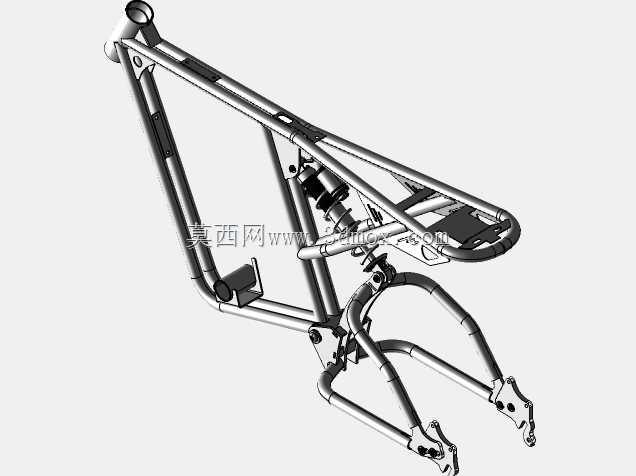

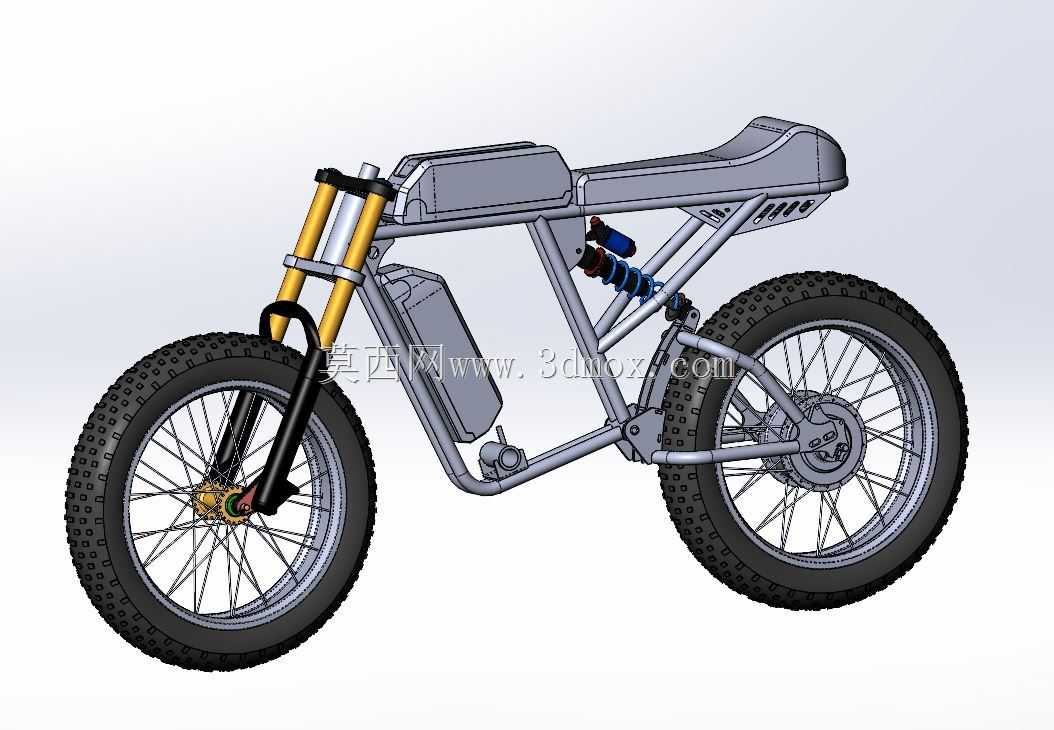

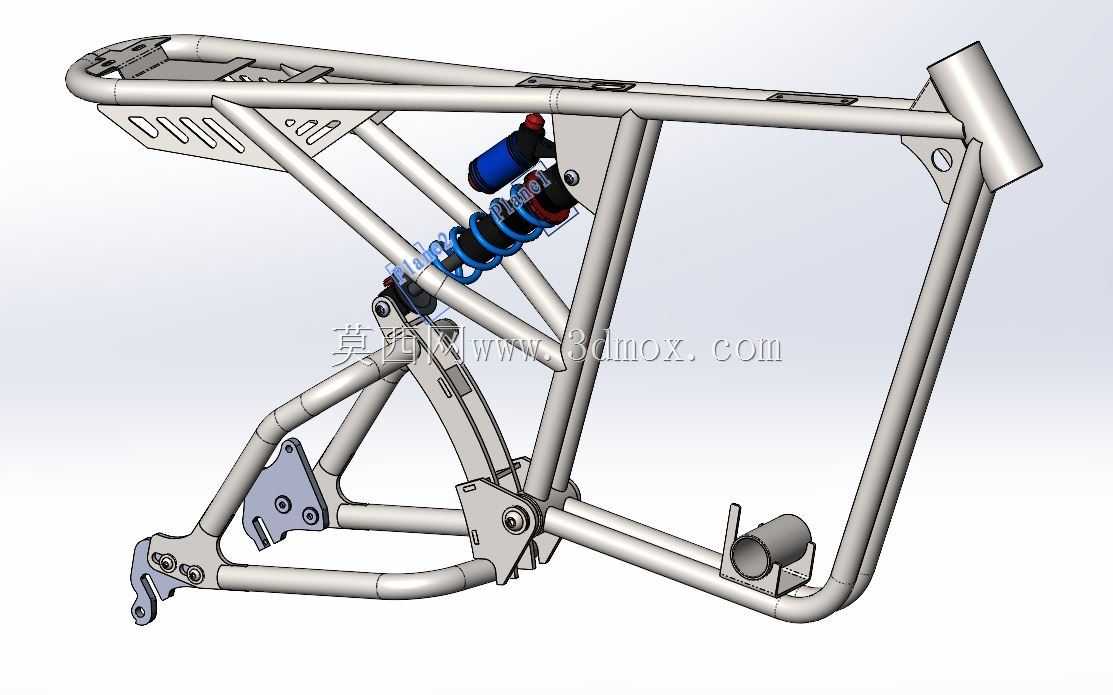

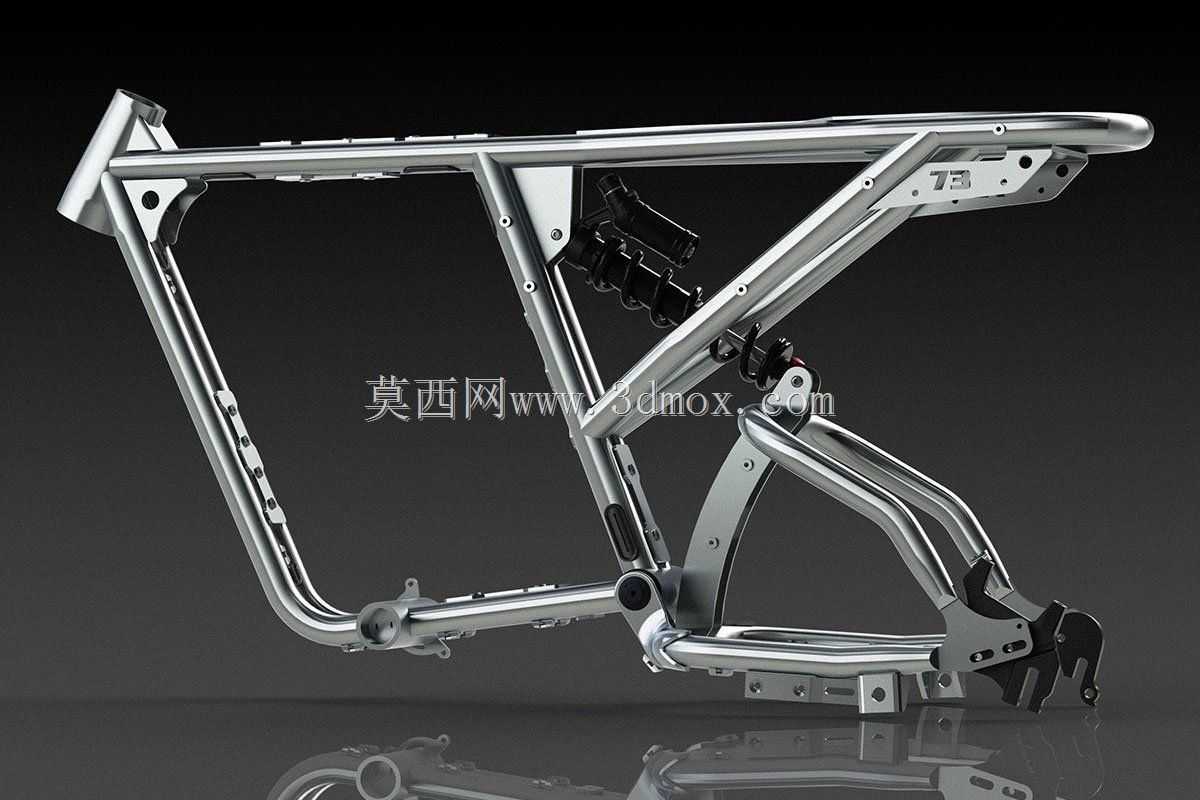

　　这套车架结构针对城市休闲类电动助力两轮车开发，核心适配大轮径复古风格电助力车型的使用场景，日常通勤、近郊非铺装路面轻越野都能覆盖，结构设计上优先兼顾骑行滤震性能与整体刚性，避免传统硬尾电助力车在颠簸路面震手、后轮抓地力不足的问题。从结构布局来看，车架主体采用圆管桁架式焊接结构，主受力管段选用大直径薄壁冷拔钢管，在控制整体重量的前提下保证扭转刚性，头管位置做了加厚衬套焊接处理，预留标准前叉舵管安装口径，可兼容多数市售20寸以上轮径的电助力车前叉组件，五通位置采用一体式锻造吊耳结构，直接集成中置电机安装位与曲柄转轴安装孔，无需额外加装转接座，减少装配累积误差。后悬架部分采用单筒螺旋弹簧配合液压阻尼的减震器布局，

　　减震器上安装点固定在主立管上方的加强支架上，下安装点连接后摇臂的中部受力位，杠杆比经过匹配调校，在应对路面小幅度颠簸时能提供柔和的滤震反馈，遇到较大冲击时减震器行程压缩到后段能提供足够的支撑性，避免打底情况出现。后摇臂采用双管对称布局，尾端直接集成后轮轴安装槽与碟刹卡钳安装座，安装槽预留5mm的轮轴调节余量，可适配不同张紧度的皮带传动或者链条传动组件，碟刹安装位遵循标准160mm碟片安装孔距，无需额外转接座即可装配常规线拉或者液压碟刹组件。后货架位置与车架主体采用一体化焊接设计，货架板面预留多组长条安装孔，可直接固定尾箱、载人脚踏或者骑行驮包，无需后期加装打孔破坏车架防腐层。电池安装位设置在主立管与下管围成的三角空腔内，

　　空腔尺寸适配多数市售48V20Ah规格的方形锂电池组，安装位预留电池锁扣固定孔与走线槽，电源线束可沿管内空腔走线，避免外露线束被泥水侵蚀或者意外剐蹭。设计过程中对所有焊接位置做了应力释放考量，主受力焊缝位置都加焊了三角形加强片，避免长期交变载荷下出现焊缝开裂的问题，后摇臂转轴位置采用带密封轴承的衬套结构，相比普通铜套结构转动阻力更小，防水防尘性能更优，日常使用无需频繁加注润滑脂。安装边界上，整车架的轮距预留范围控制在1100mm到1150mm之间，后轴到五通的中心距控制在420mm左右，可兼容宽度最大120mm的后轮组，减震器安装孔距预留200mm到220mm的适配范围，后期维护更换减震器时无需改动车架焊接结构。实际使用场景中，

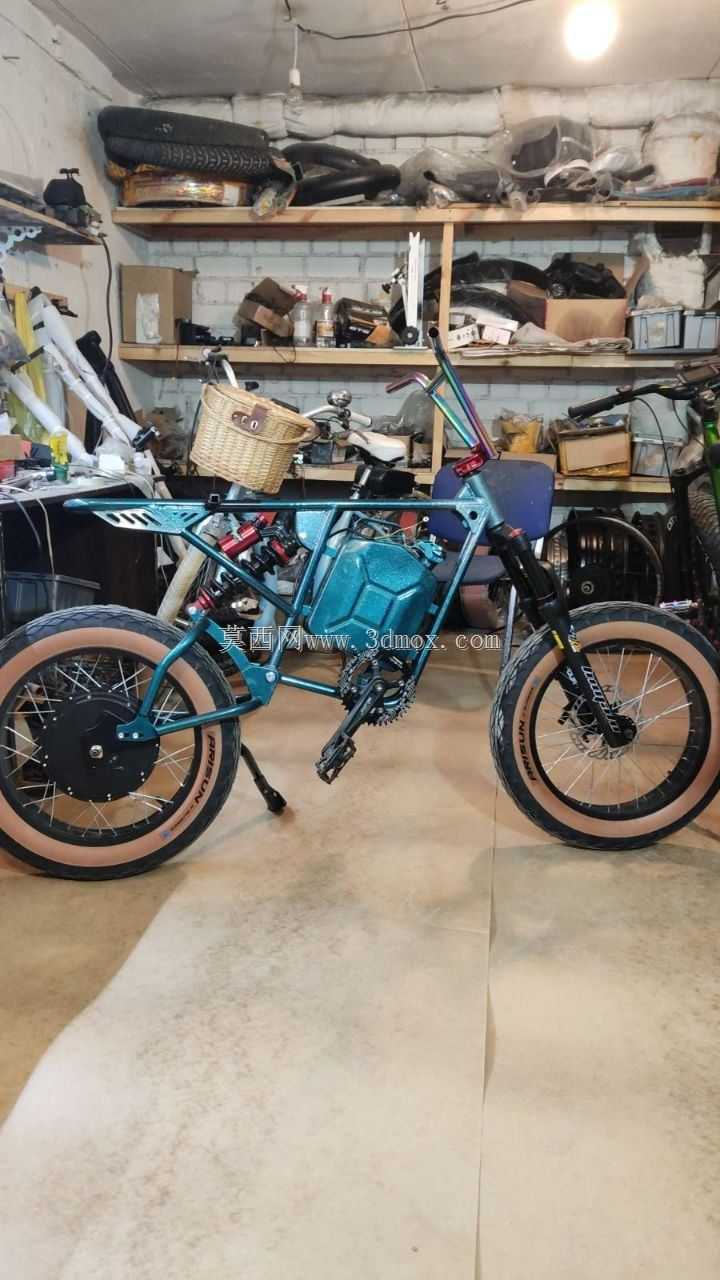

　　这套车架结构相比普通硬尾电助力车架，在过减速带、坑洼路面时后轮贴地性提升明显，骑行过程中传递到车把与坐垫的震动幅度降低约40%，同时整体重量控制在5.8kg以内，不会因为增加悬架结构导致整车过重影响推行体验。结构上还预留了控制器、灯具、挡泥板的标准安装孔位，所有安装孔位都采用统一的M5、M6标准螺纹，装配时无需单独定制非标紧固件，后期维护更换配件的通用性更强。管件焊接完成后整体做抛丸处理再做喷塑防腐，相比普通喷漆层的耐磨性能提升三倍以上，日常使用中遇到泥水侵蚀、小石子剐蹭也不容易出现掉漆生锈的问题。
