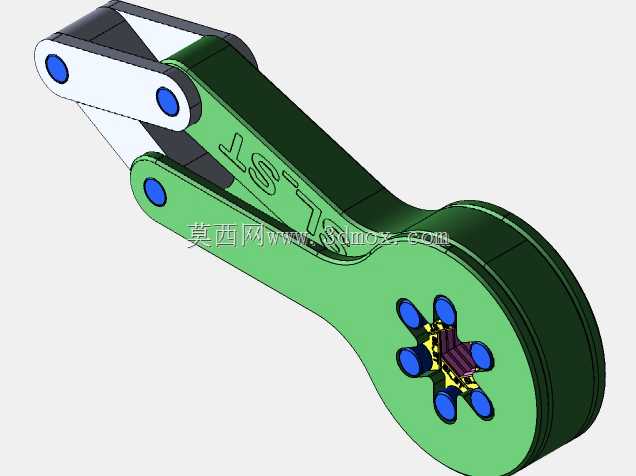

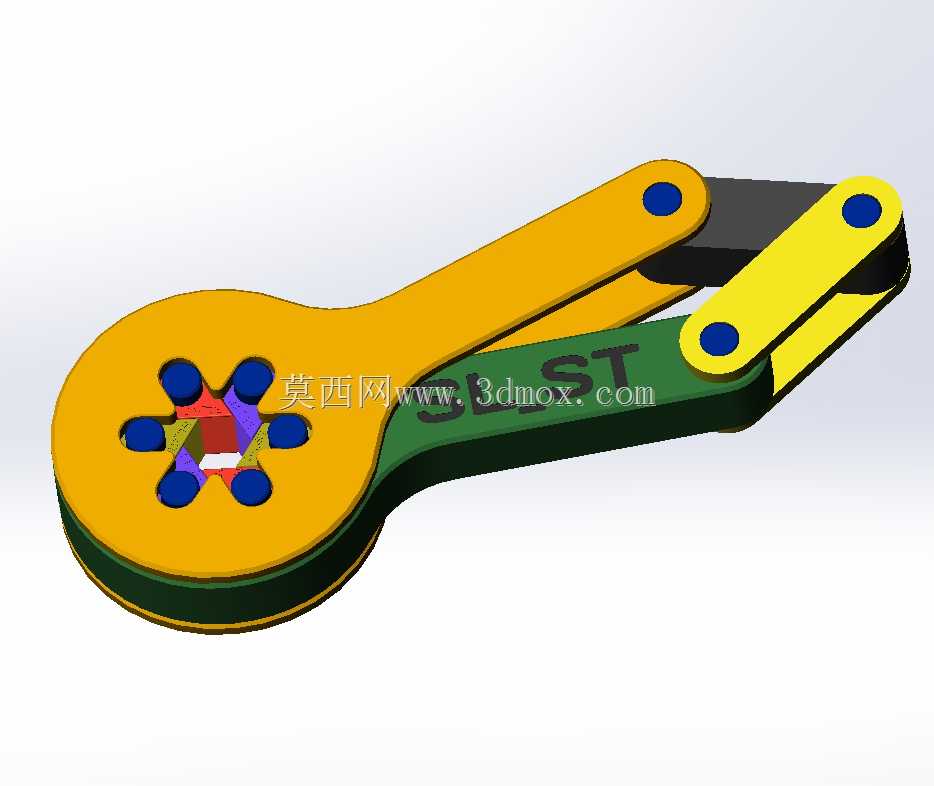

同轴六钳口同步压接机构结构展示

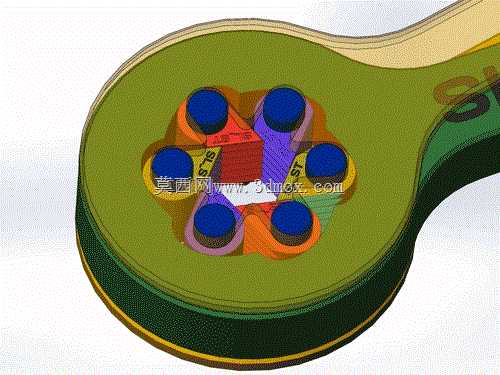

　　这套同轴压接机构核心采用周向均布的六个活动钳口设计，主要应用在线束端子压接、同轴电缆接头铆接、小型五金件收口成型这类需要周向均匀施力的加工场景，相比传统单侧施压的压接结构，能有效避免压接过程中工件偏移、受力不均导致的端子变形、线缆芯线断裂、接头接触电阻超差等常见工艺问题。从结构布局来看，六个钳口沿中心轴线呈60度夹角均匀排布，每个钳口背部都设计有与驱动盘配合的斜向导向槽，驱动盘做周向转动时，会通过斜面传动推动所有钳口同步沿径向进给，回程则依靠每个钳口配套的复位弹性元件实现同步张开，这种传动结构能保证所有钳口的进给行程误差控制在0.02mm以内，压接成型后的工件圆度偏差不超过0.05mm，完全满足射频同轴连接器、

　　航空插针这类高精度压接件的工艺要求。设计过程中首先要确定中心压接工位的最大加工直径，以此反推每个钳口的径向行程范围，钳口的夹持面根据加工对象的不同可更换为平口、圆弧口、带齿防滑口等不同形式，本次展示的结构采用圆弧型钳口，适配圆形截面的线缆与端子压接。导向槽的倾斜角度经过反复校核，最终选定15度的斜面倾角，这个角度既能保证驱动盘转动时的传动效率，避免出现自锁导致钳口无法回程，又能提供足够的压接力放大比，不需要过大的驱动扭矩就能输出满足压接要求的夹持力。安装边界方面，整套机构的主体为圆盘式结构，外径尺寸适配常规台式压接设备的安装法兰，可直接替换原有单工位压接头，不需要对设备主体结构做大幅改动；驱动端预留标准的键槽连接位，可匹配手动拨杆、

　　气动旋转马达、伺服电机等多种驱动源，适配手动工具、半自动压接台、全自动线束加工设备等不同层级的应用场景。钳口与本体之间采用高精度的滑动配合，配合面做了硬化处理，表面硬度达到HRC58-62，能承受长期反复压接的磨损，整套机构的维护只需要定期在滑动面涂抹润滑脂，更换磨损的钳口即可，不需要复杂的调校。在实际线束加工场景中，这类六钳口同步压接机构压接出来的同轴电缆接头，屏蔽层与内芯的同轴度能控制在0.1mm以内，信号传输损耗比普通两瓣式压接结构降低15%以上，尤其适合5G通讯线缆、医疗设备连接线束这类对信号传输稳定性要求极高的产品加工。另外在小型五金件的收口加工场景中，比如铜管端头收口、金属环铆压固定，

　　这套机构也能通过更换钳口形状快速适配，不需要重新设计整套压接结构，通用性较强。结构设计时特意将驱动盘的转动行程做了限位设计，通过本体上的限位销钉限制驱动盘的最大转动角度，避免钳口过进给导致工件被压溃，同时在驱动端预留了行程检测位，可加装位置传感器实现压接到位的信号反馈，方便接入自动化设备的控制系统，实现压接工序的自动化闭环控制。钳口的固定采用快拆式结构，松开侧面的紧固螺钉即可快速更换不同规格的钳口，换型时间不超过1分钟，能满足多品种小批量的柔性加工需求。整套机构的所有运动部件都做了防脱出设计，避免高速运行或者频繁动作时零件脱落导致的设备故障，整体结构紧凑，没有多余的外凸部件，安装到设备上后不会与周边的送料机构、定位夹具产生运动干涉。
