家具柜体用三节伸缩式抽屉滑轨结构

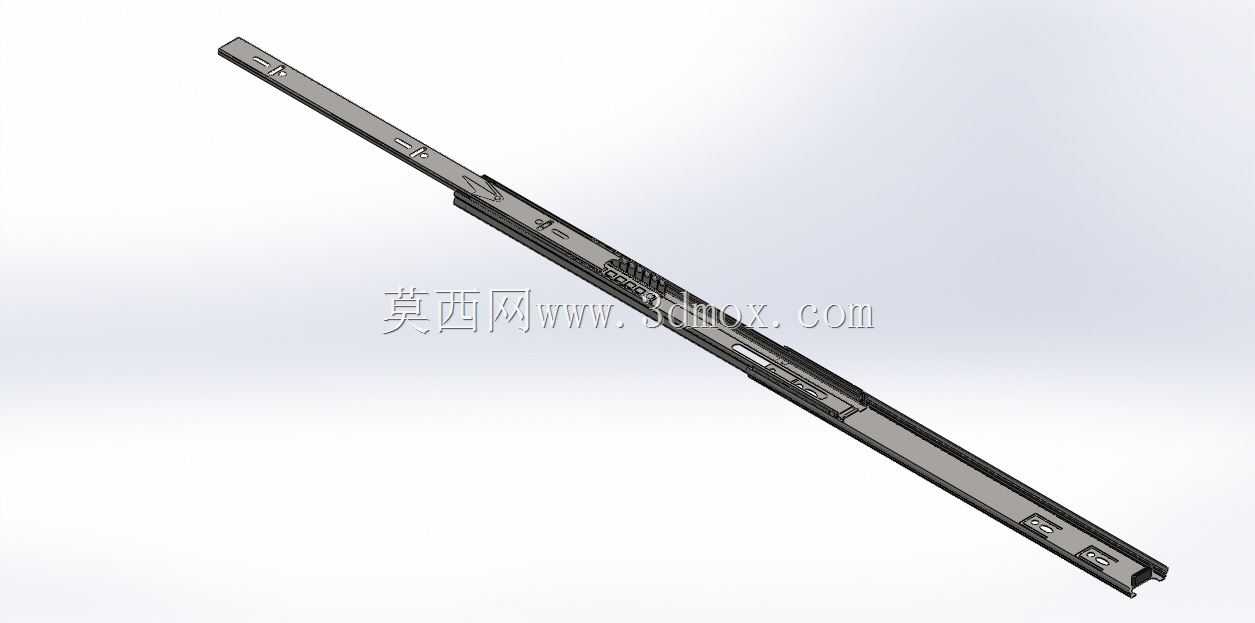

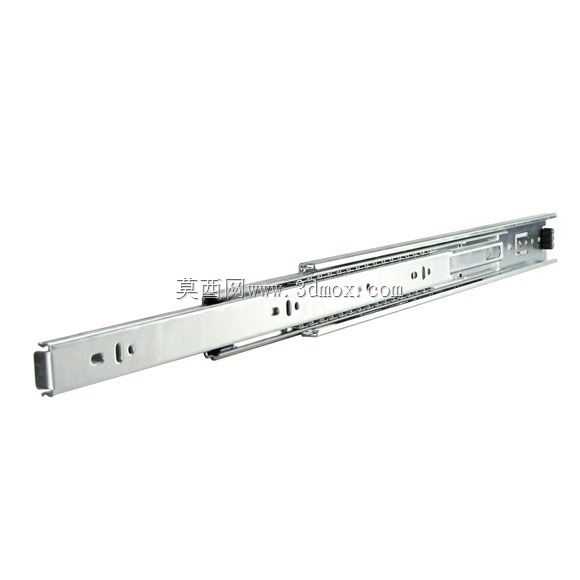

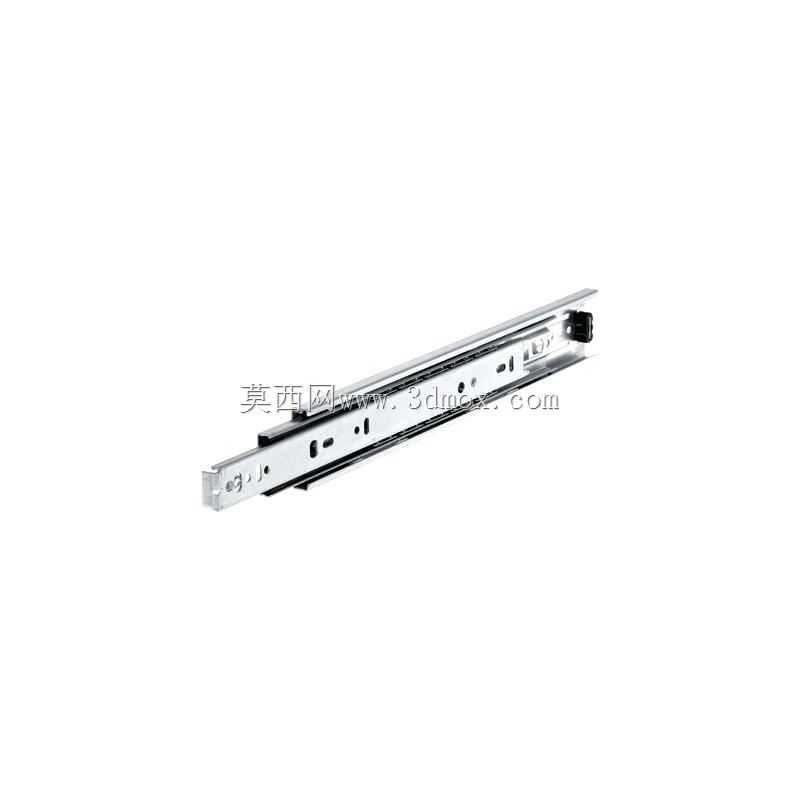

　　在民用家具、办公柜类、工业储物柜体的结构设计中，抽拉式储物单元的核心承载导向部件就是伸缩滑轨，这类部件的设计合理性直接决定了抽屉的抽拉顺畅度、承载能力与长期使用可靠性。本次呈现的伸缩式抽屉滑轨采用三节式嵌套结构设计，区别于传统两节滑轨仅能实现半程抽拉的局限，三节嵌套的结构形式可以让抽屉实现近乎全行程的拉出，方便使用者拿取柜体深处存放的物品，不会出现柜体后部储物空间难以触及的死角问题。从实际应用场景来看，这类滑轨不仅适用于常规的木质家具抽屉，在工业设备的工具柜、电气柜的储物抽斗、医疗设备的储物仓、实验室操作台的抽拉单元中也有广泛适配，只要是需要实现直线往复抽拉动作、同时需要承载一定重量物品的抽拉结构，都可以选用这类结构作为导向承载部件。

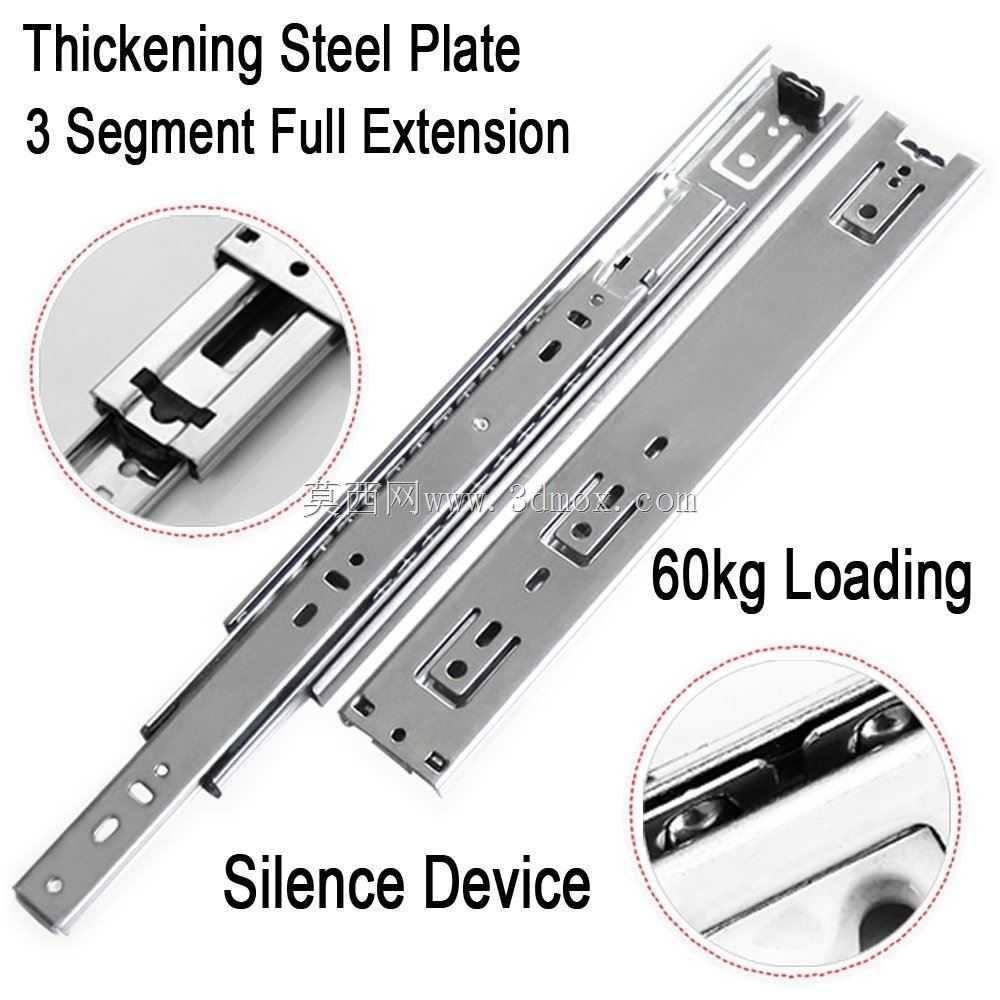

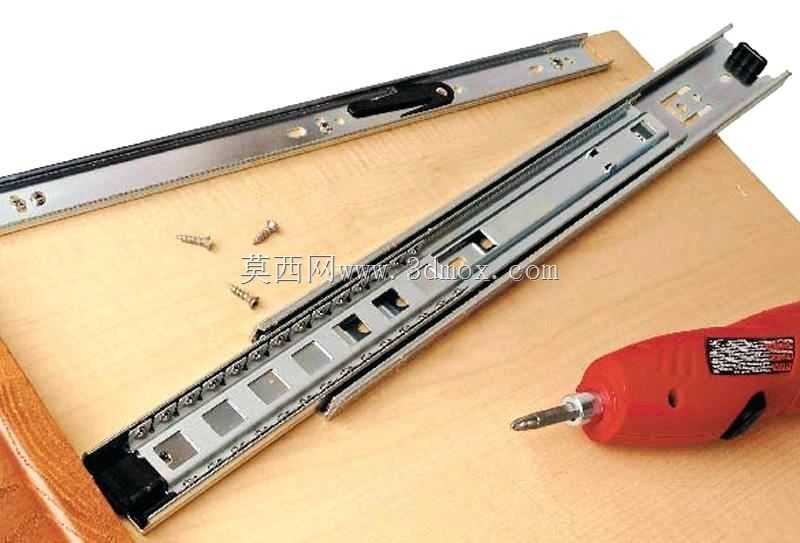

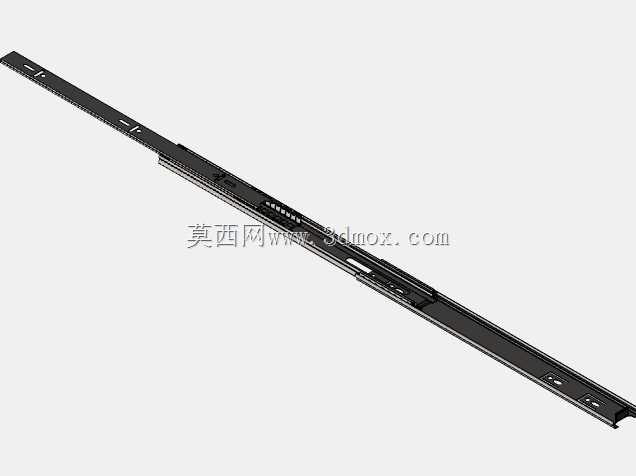

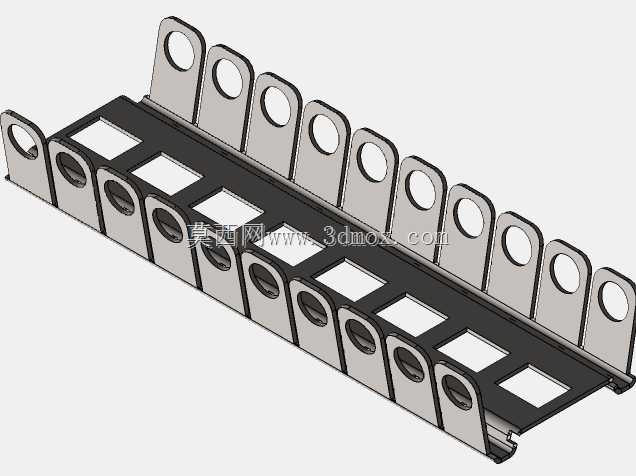

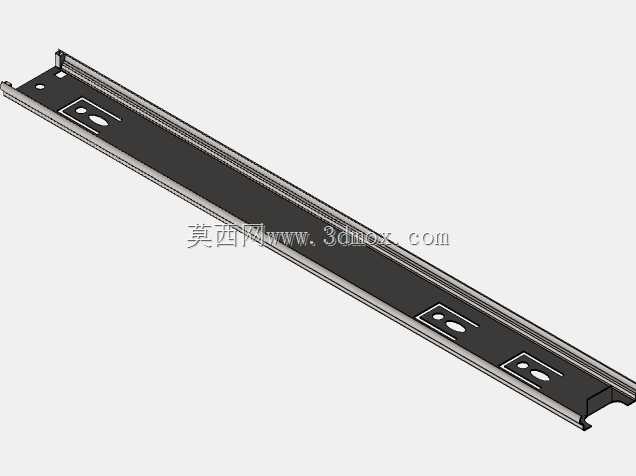

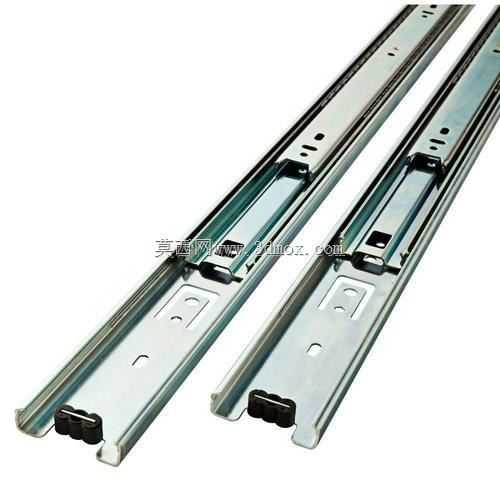

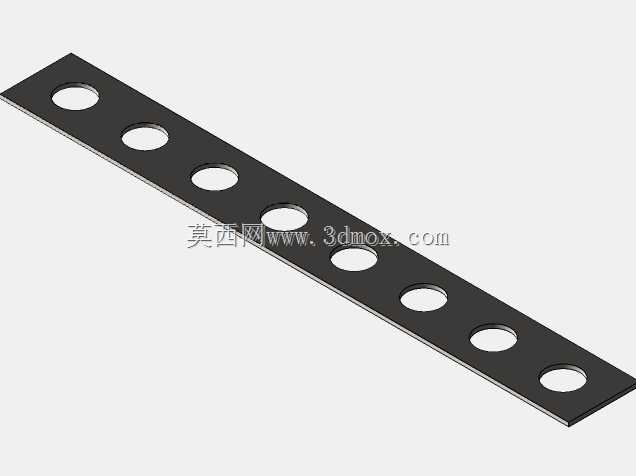

　　从功能特性层面来看，该滑轨采用冷轧钢板辊压成型的嵌套轨体，每一节轨体之间通过内置的钢珠保持架实现滚动摩擦替代滑动摩擦，大幅降低抽拉过程中的阻力，即使抽屉内放置较重的工具、文件、物料，也能实现顺滑的抽拉动作，不会出现卡顿、晃动感。轨体的截面采用多道弯折加强筋设计，在材料厚度有限的前提下大幅提升轨体的抗弯截面模量，避免抽屉满载时轨体出现下挠变形，保证长期使用后的结构精度。滑轨的外侧轨设计有预留的安装孔位，可通过自攻螺丝或者机丝螺丝直接固定在柜体的侧板内壁，内侧轨则通过对应孔位固定在抽屉的侧板外侧，安装时不需要复杂的定位工装，只要保证左右两侧滑轨处于同一水平高度、前后位置对齐即可完成装配，普通装配工人不需要特殊培训就能完成安装作业，适配规模化量产的柜体装配流水线作业需求。

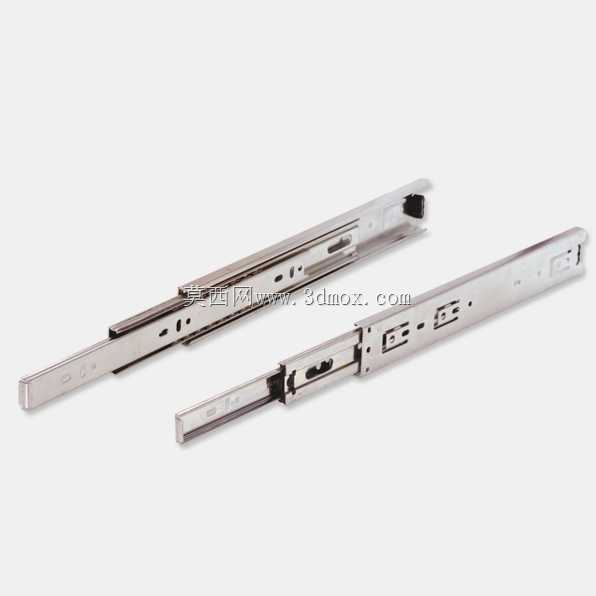

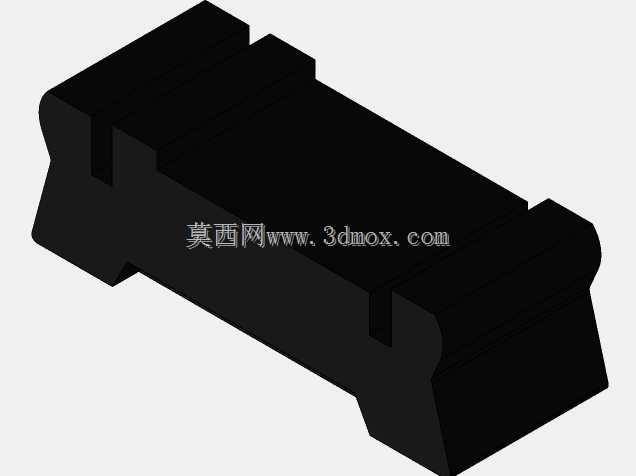

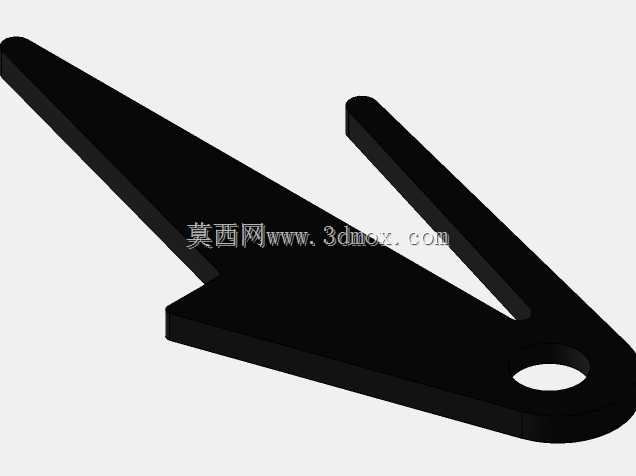

　　在设计思路上，该滑轨的锁止与限位结构做了隐藏式处理，在滑轨完全闭合与完全拉出的两个极限位置都设置了阻尼限位块，完全拉出时不会因为抽拉力度过大导致内轨从中轨、外轨中脱出，避免抽屉掉落造成物品损坏或者人员磕碰；完全闭合时限位块可以让抽屉面板与柜体正面保持齐平，不会出现抽屉回弹错位、面板缝隙不均的问题。轨体表面采用镀锌钝化处理，在常规室内使用环境下具备足够的防锈能力，不会因为长期使用出现锈迹污染抽屉内存放的物品，同时镀锌层的表面粗糙度较低，能进一步降低钢珠滚动过程中的摩擦阻力，延长滑轨的整体使用寿命。

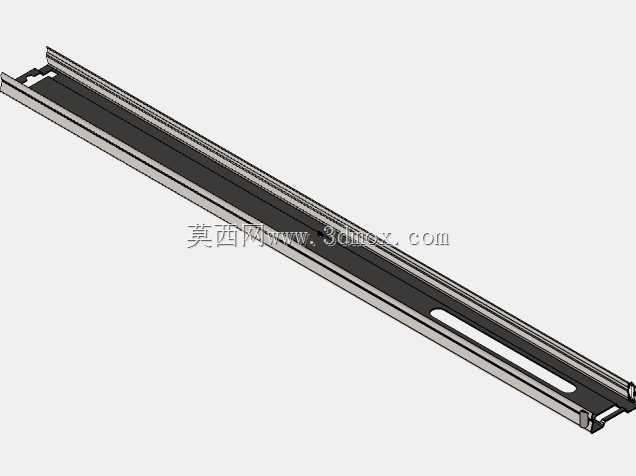

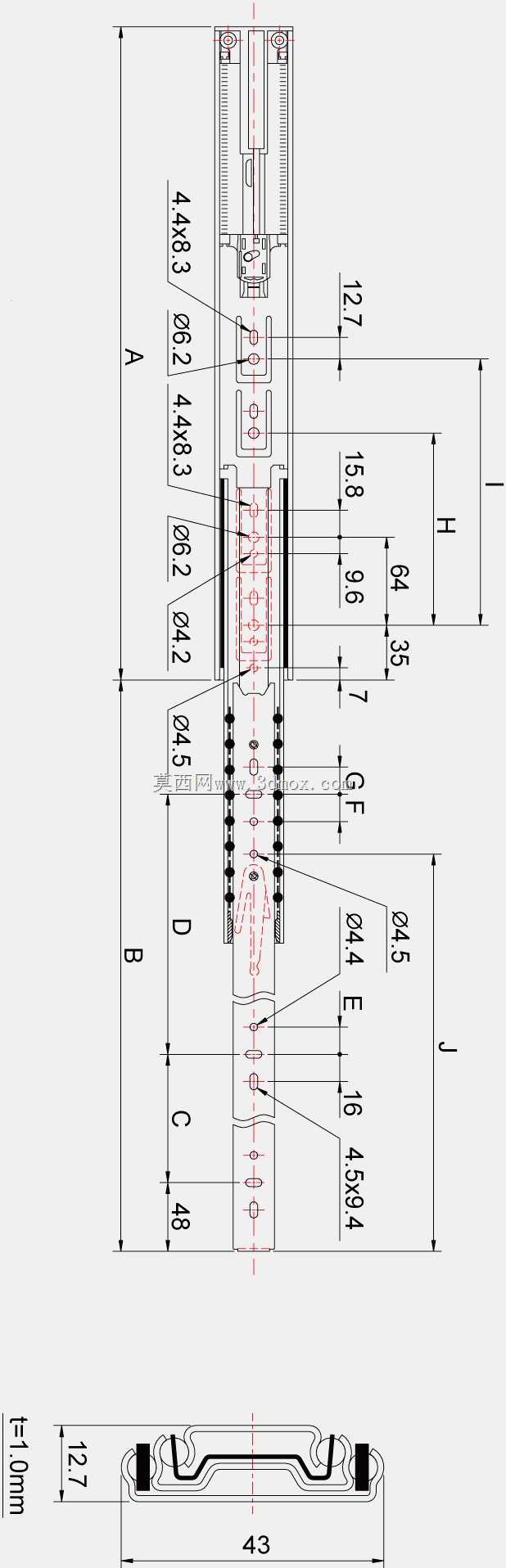

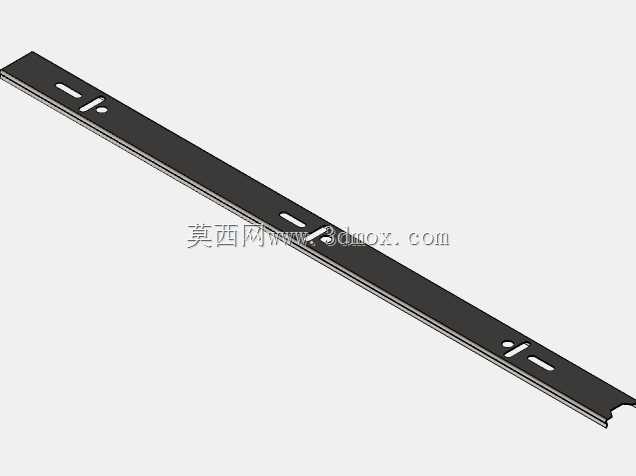

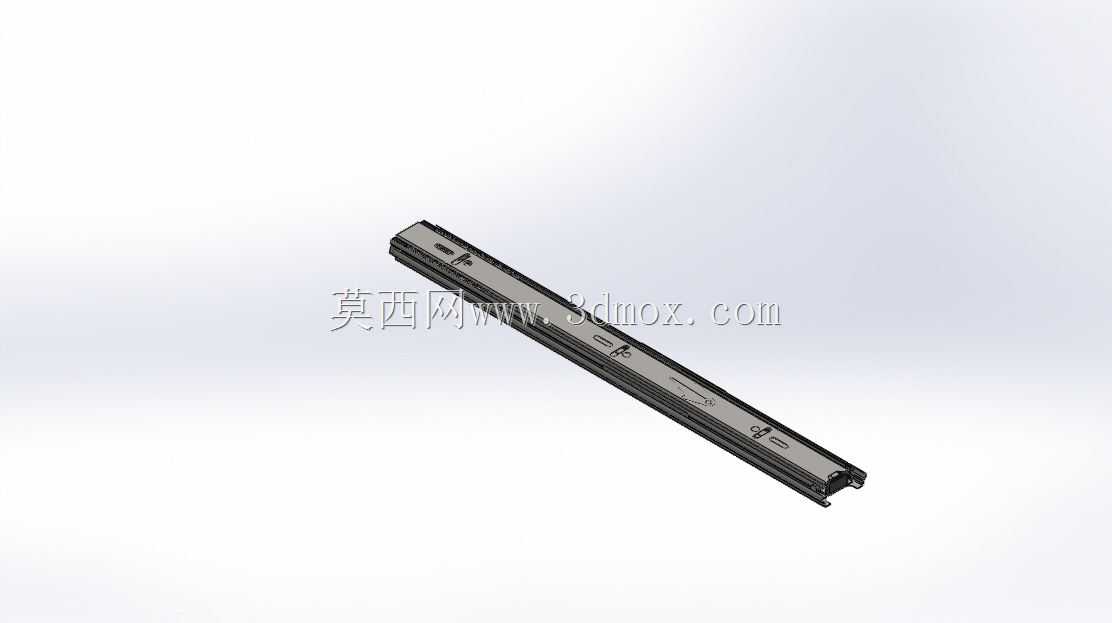

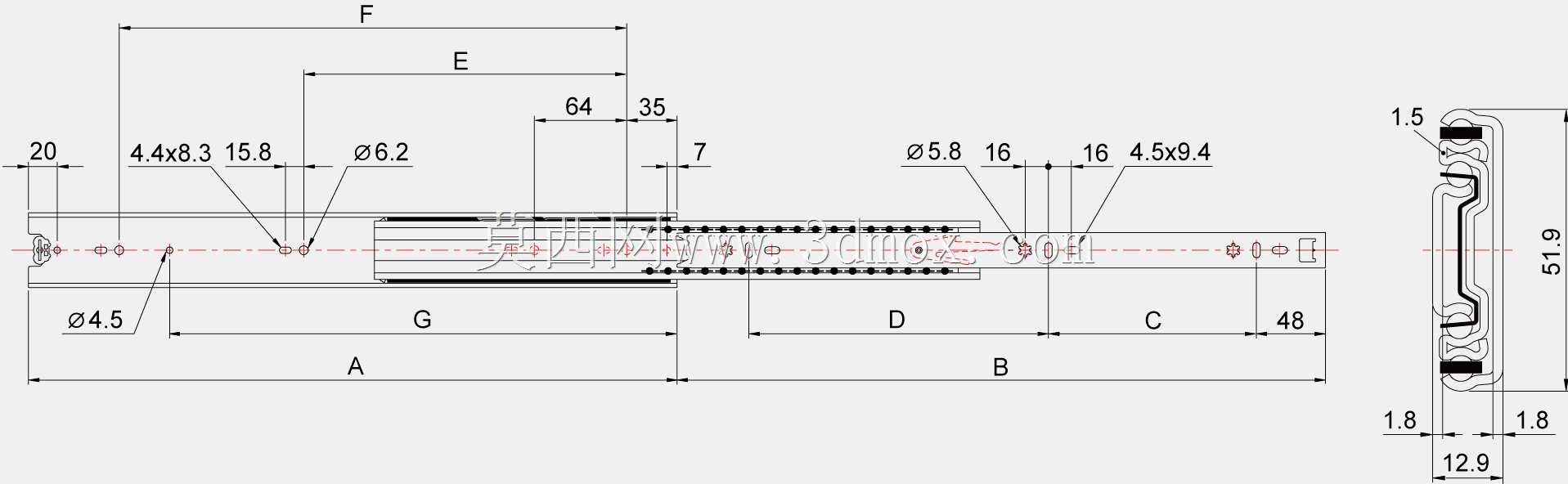

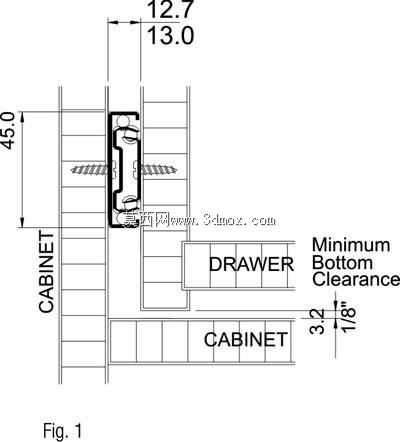

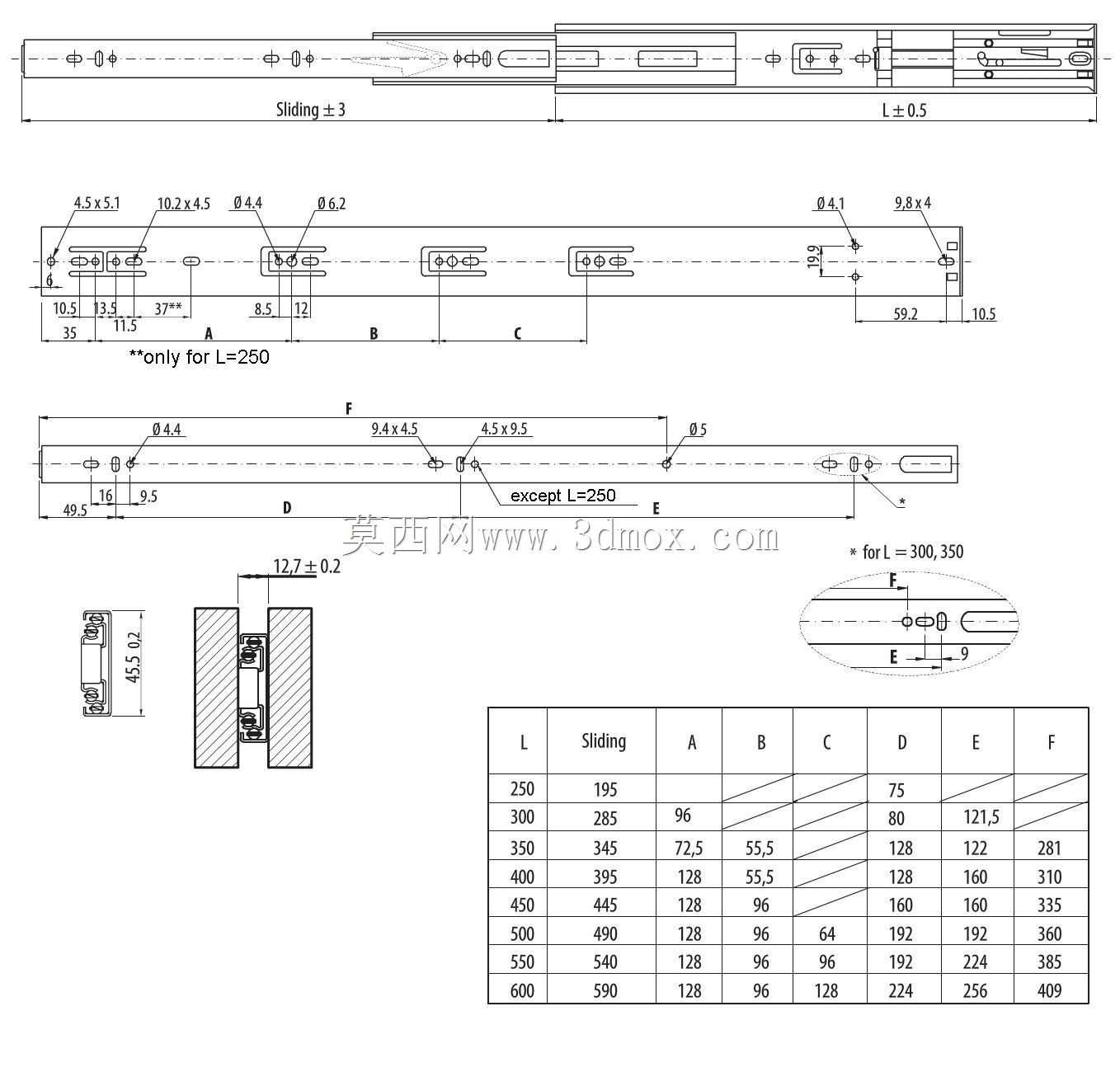

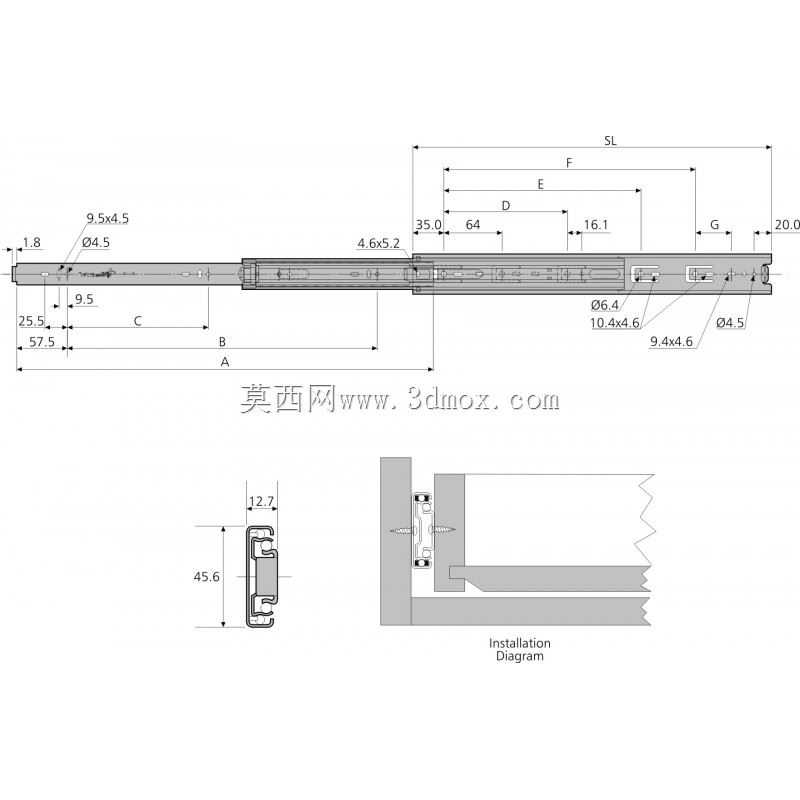

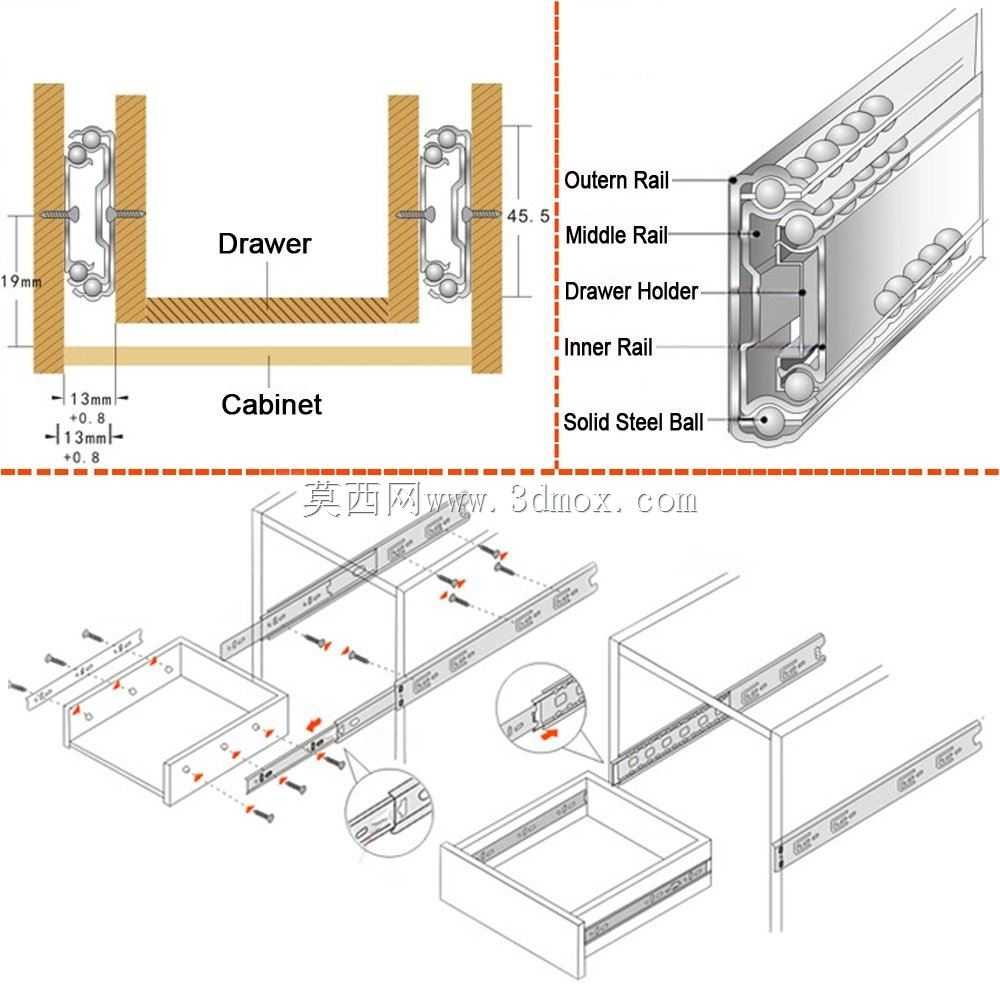

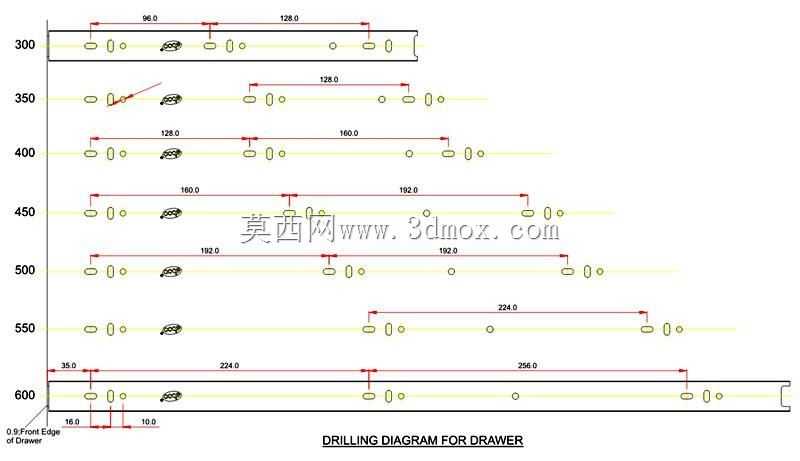

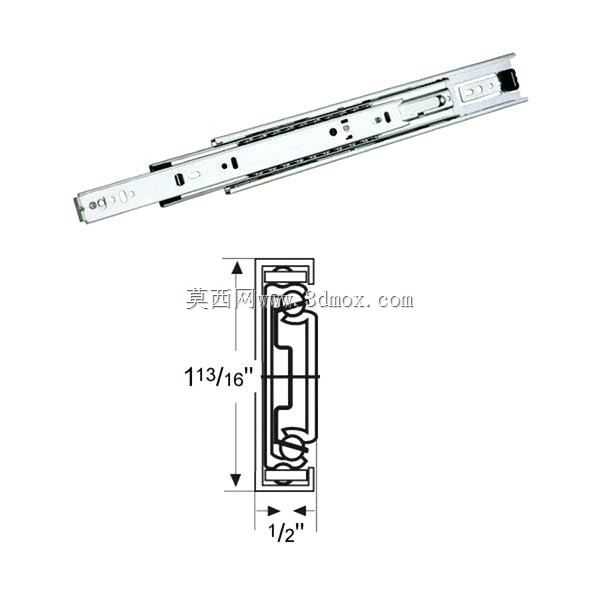

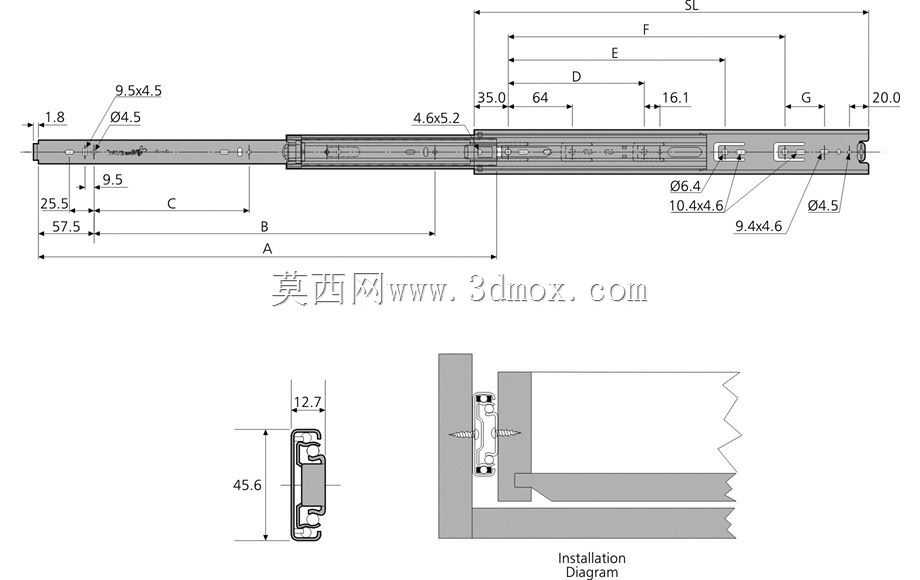

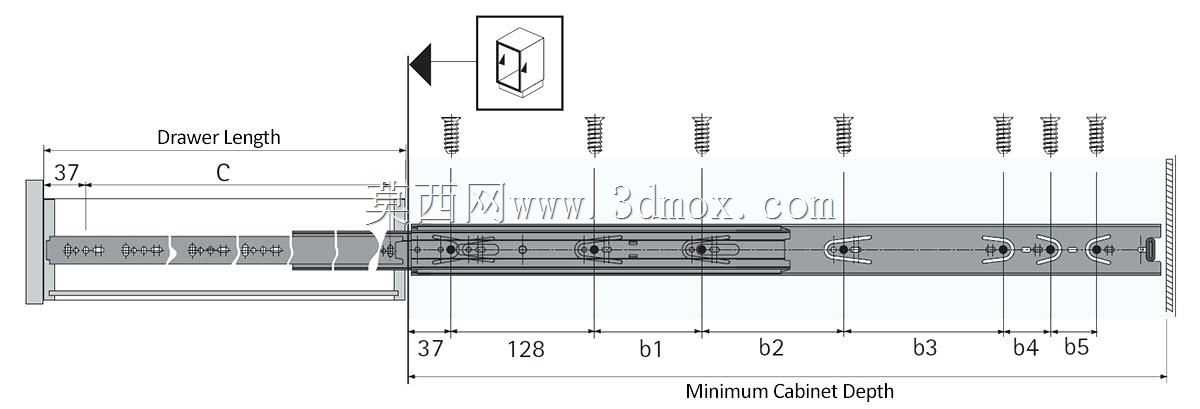

　　从安装边界尺寸来看，该滑轨的单轨截面宽度为常规的35mm规格，适配绝大多数16mm、18mm厚度的柜体侧板与抽屉侧板，安装时需要在柜体侧板与抽屉侧板之间预留12.7mm的单侧间隙，保证轨体嵌套后不会出现摩擦干涉。滑轨的闭合长度与抽拉行程为1:1左右的比例，选型时只需要根据抽屉的进深尺寸选择对应闭合长度的滑轨，即可保证抽屉完全推入后不会突出柜体正面，完全拉出时不会出现行程不足的问题。单轨的额定静载荷可以达到25kg，左右成对使用时整体承载能力可以满足绝大多数常规储物抽屉的载荷需求，如果是存放重型工具、物料的工业抽屉，也可以通过增加滑轨厚度、加大钢珠直径的方式衍生出更高载荷的版本，结构本身具备很强的衍生适配性。在实际建模过程中，轨体的每一道弯折圆角、钢珠的排布间距、保持架的卡槽尺寸都做了1:1的还原，完全符合实际五金件的加工公差要求，可以直接导入到柜体整体装配模型中做干涉检查、运动仿真，验证抽屉抽拉全程是否会与柜体内部的加强筋、管线、其他构件发生碰撞，不需要设计人员再重新测绘滑轨尺寸，能大幅缩短柜类产品的结构设计周期。
