标准干货运输集装箱三维结构设计

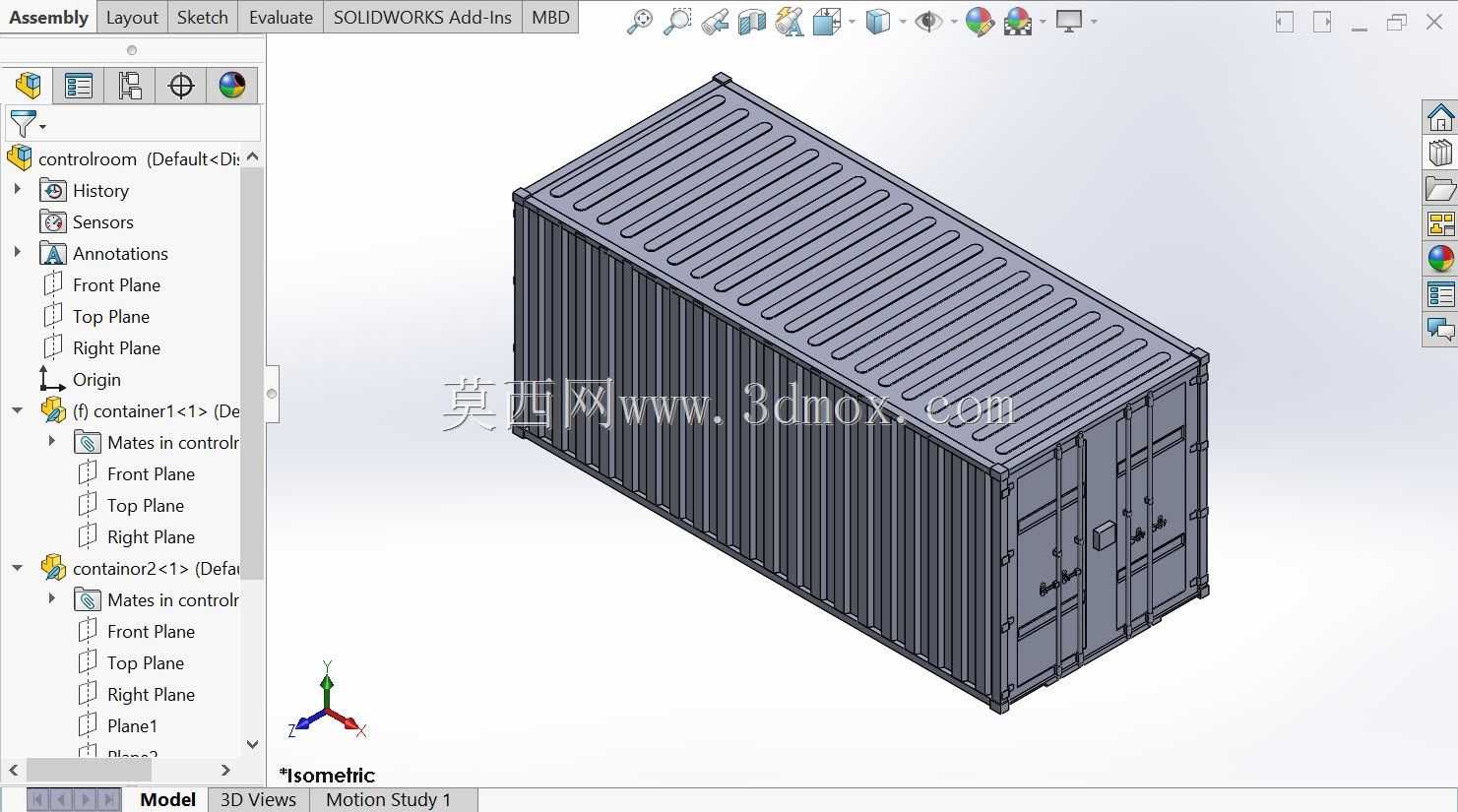

　　在跨区域干线物流、港口多式联运、厂区物料周转以及临时模块化仓储场景中，标准干货集装箱是应用覆盖度最高的储运载体，其结构设计的合理性直接决定了运输过程的载荷可靠性、堆码适配性以及全生命周期的耐用性。这款三维结构完整还原了通用20英尺干货集装箱的核心构造，建模过程中严格遵循国际标准集装箱的外形边界约束，外部长度、宽度、高度尺寸完全匹配现有港口吊装设备、货运挂车、铁路平车以及集装箱船的装载位适配要求，角件位置的开孔尺寸、定位公差完全对应标准扭锁的安装接口，确保模型可直接用于物流场景的装载模拟、堆场堆码排布仿真以及配套属具的适配设计。

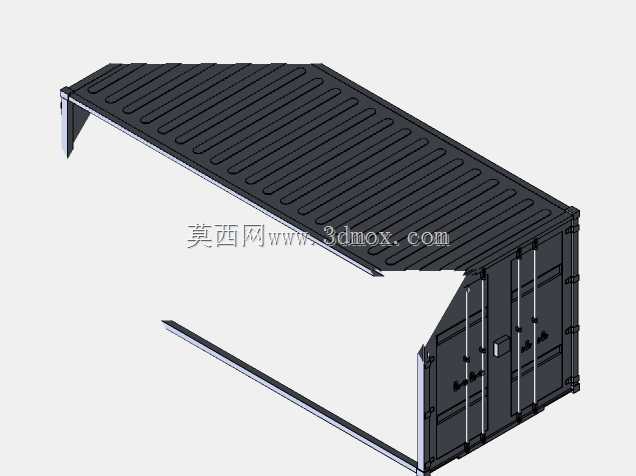

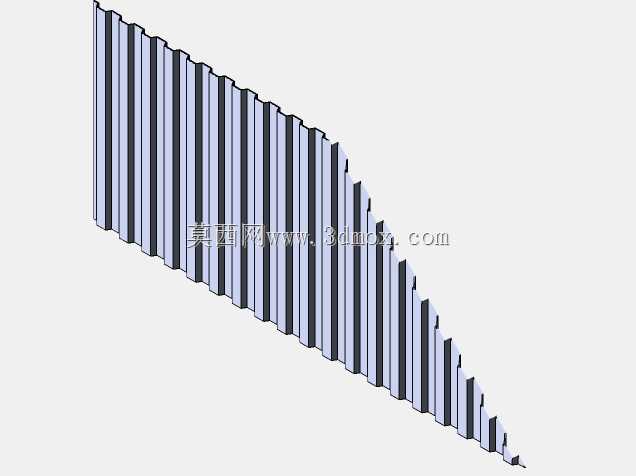

　　从结构功能层面拆解，模型完整复现了集装箱的波纹侧板、压型顶板、底部承托梁架、端部门扇组以及角部承重柱的全部细节。侧板采用的梯形波纹压型结构并非单纯的外观造型，而是在板材厚度有限的前提下，通过截面形状的优化大幅提升侧壁的平面外刚度，抵抗运输过程中因货物侧压、船体晃动、挂车颠簸带来的侧向形变，建模时每一道波纹的折弯半径、波峰波谷间距都参考实际量产箱体的工艺参数，避免出现结构强度仿真时的刚度失真。顶板的压型凸起同样兼顾排水与承重需求，凸起的棱线可以引导顶部积水向两端排水槽流动，避免积水锈蚀顶板焊缝，同时压型结构提升了顶板的局部承重能力，满足人员登顶进行检修、绑扎作业时的载荷要求，不会出现踩踏凹陷的问题。

　　端部门扇组的结构是整个集装箱设计的核心功能区，模型中完整还原了双开门的铰接结构、锁杆排布、密封胶条安装位以及门把手锁止机构。四组锁杆沿门扇高度方向均匀分布，锁头与门框上的锁座位置完全对应，关闭状态下可将门扇的压紧力均匀传递到门框周边，配合胶条的压缩变形实现箱内的防水、防尘密封，满足跨洋运输过程中高湿高盐环境下的内部货物防护要求。门扇的铰接轴位置预留了足够的转动间隙，确保门扇可以实现270度回转贴靠到侧板外侧，方便叉车、装卸平台直接对接箱内进行货物装卸，不会出现开门后门扇突出箱体宽度影响装卸作业的问题。底部结构方面，模型还原了底部的横向承托梁与纵向底梁的交叉排布结构，底梁的截面高度、板材厚度匹配1.5R额定载荷下的抗弯强度要求，可均匀分散箱内货物的重量，避免局部载荷过大导致底部变形，同时底梁下方的叉车位预留尺寸完全匹配标准叉车的叉齿间距，方便无吊装设备的场景下进行短距离移位作业。

　　在设计思路上，这款模型没有做过度的外观简化，所有结构细节都服务于实际工程应用：角件作为整个集装箱的核心受力部件，其三个方向的开孔尺寸、倒角弧度完全遵循ISO标准，因为无论是堆场堆码时的上下层定位、吊装时的吊具锁止，还是运输过程中与载具的固定，所有载荷都通过角件传递，一旦角件的尺寸或位置出现偏差，整个箱体就无法适配现有全球通用的集装箱物流体系。箱体表面的波纹走向、焊缝位置的排布也参考了实际生产的工艺顺序，侧板与立柱、底架的连接焊缝均位于结构应力较小的位置，避免长期交变载荷下出现焊缝疲劳开裂的问题。

　　针对不同的应用场景，这个模型可以适配多种设计验证工作：在物流园区规划中，可直接导入场景模型进行堆场排布、装卸通道宽度校验、吊装作业路径模拟；在集装箱改装场景中，可作为基础壳体进行内部管线、保温层、门窗开孔的二次设计，无需从零开始搭建基础箱体结构；在结构力学仿真中，模型的各部件厚度、连接关系可直接赋予材料参数，进行堆码载荷、起吊载荷、运输冲击载荷下的应力应变分析，验证结构设计的安全裕度。需要注意的是，模型中所有配合面的间隙都预留了实际生产中的工艺公差，比如门扇与门框的间隙、锁杆与锁座的配合间隙，都考虑了焊接变形、涂装厚度带来的尺寸偏差，不会出现理想建模状态下装配顺畅、实际生产中无法安装的问题。
