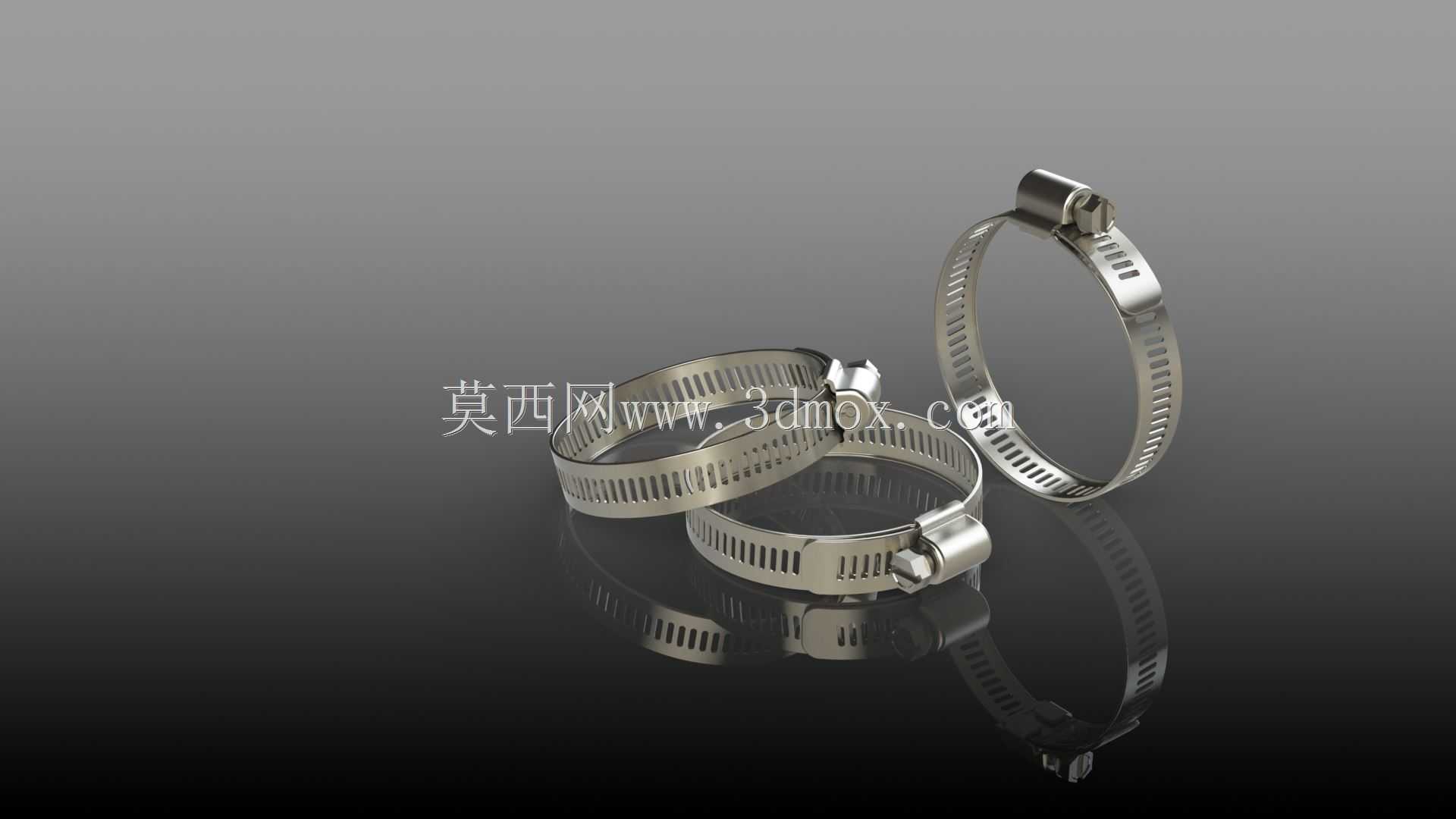

可调节蜗杆式不锈钢软管紧固卡箍

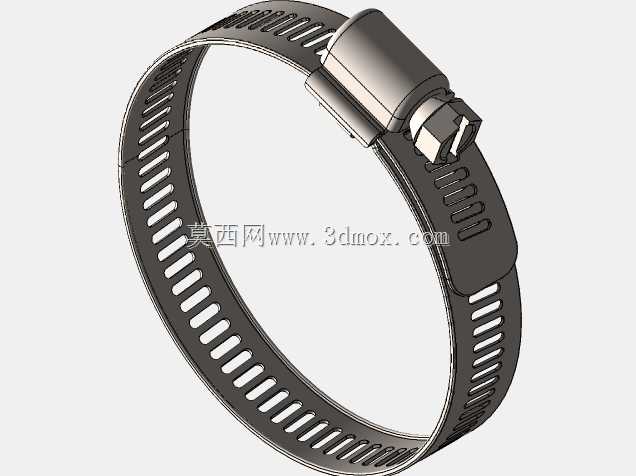

　　在流体输送管路布设、机电设备管线装配、家用厨卫水路改造、汽车油路气路固定等场景里，软管和硬管接头的位置始终是密封防漏的核心薄弱点，一旦卡紧力不足或者适配性差，轻则出现介质渗漏引发现场清理麻烦，重则在带压工况下出现软管脱开，造成介质泄漏、设备停机甚至安全隐患，这类可调节蜗杆螺纹卡箍就是针对这类紧固需求开发的通用管路紧固件。这款卡箍采用蜗杆啮合钢带齿槽的传动结构，拧紧螺杆时，蜗杆齿牙会带动带连续冲孔的不锈钢钢带逐步收束，围绕软管外壁形成均匀的环向抱紧力，和传统的铁丝捆扎、螺栓顶紧式固定件相比，它的受力分布更均匀，不会因为局部压力过大压裂软管壁，也不会因为接触面过小出现紧固后滑移松脱的问题。初始设计的适配直径为50毫米，

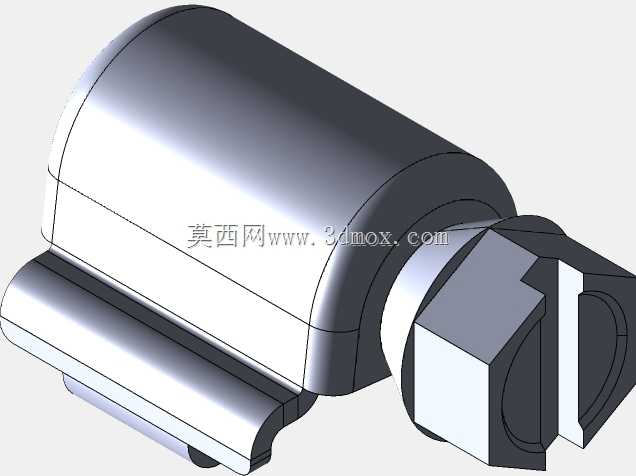

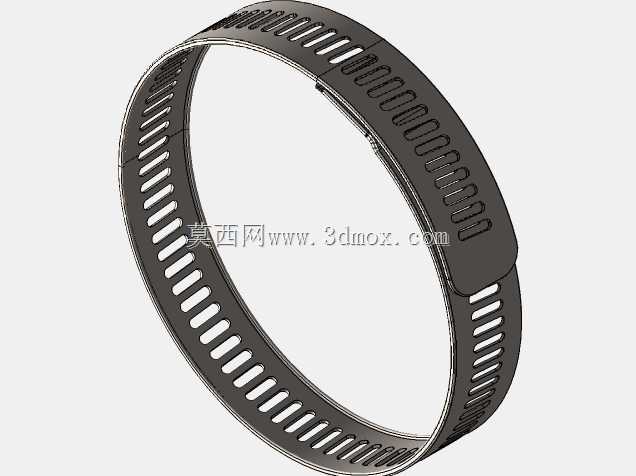

　　这个尺寸覆盖了常规给排水软管、普通通风柔性管路、小型设备输油输气软管的常用外径规格，设计阶段特意预留了参数化调整空间，只需要修改钢带的展开长度、冲孔段的总长度，就可以快速适配不同直径的管路紧固需求，不需要重新调整蜗杆头、紧固座的核心结构参数，能大幅降低同系列不同规格产品的建模迭代效率。从安装边界来看，卡箍完全收紧后钢带形成的闭合圆环同轴度偏差控制在0.3毫米以内，紧固座的突出高度不超过12毫米，在空间局促的设备内部布设管路时，不会因为卡箍突出部分和周边零部件产生干涉，安装时只需要一把十字螺丝刀或者小号套筒扳手就可以完成松紧操作，不需要专用工装，现场装配、后期维护更换的效率都很高。钢带部分采用连续等距冲孔设计，

　　齿槽和蜗杆的啮合重合度大于2个齿，即使在长期受振动的工况下，比如工程机械管路、移动式设备的输气管路场景，也不会因为持续振动出现蜗杆倒转、卡箍松脱的问题，钢带边缘做了圆角钝化处理，安装过程中不会划伤安装人员的手部，也不会割破软管的外壁保护层。设计过程中特意做了抱紧力的仿真验证，当螺杆拧紧到额定扭矩时，钢带对软管外壁的环向压力可以达到1.2MPa，足够满足大多数低压流体输送管路的密封要求，同时压力分布沿着整个环向均匀传递，不会在软管表面形成局部压痕导致软管提前老化开裂。和固定式尺寸的卡环相比，这种蜗杆调节结构的适配范围更宽，同一个卡箍可以覆盖一定区间内的不同软管外径，比如初始50毫米规格的卡箍，可以适配40到55毫米直径范围内的软管，

　　现场施工时不需要针对每个接头精确匹配固定尺寸的紧固件，能减少物料备货的规格种类，降低现场装配的物料管理难度。在实际选型使用时，只需要确认被紧固软管的外径落在卡箍的调节区间内，安装时先将卡箍套在软管和硬管接头的重叠位置，确保卡箍距离软管端部有5到10毫米的距离，避免紧固过程中软管从接头处滑脱，逐步拧紧螺杆直到软管表面出现轻微的均匀压痕即可，不需要过度拧紧导致钢带变形或者软管壁被压溃。这类卡箍除了常规的水路、气路固定，还可以用在线束捆扎、柔性防护套固定、圆形杆件临时定位等场景，因为调节范围灵活、紧固力可靠，在通用装配场景里的适用面非常广。建模过程中对蜗杆和钢带齿槽的啮合间隙做了精确配合，还原了实际产品的装配关系，钢带的弯曲弧度、紧固座的铆接结构都按照实际产品的工艺要求做了还原，不管是做设备装配的干涉检查，还是做管路布局的方案演示，都可以直接调用这个模型完成装配验证，不需要额外调整结构参数。
